Комплекс для перекладання та кантування рейок

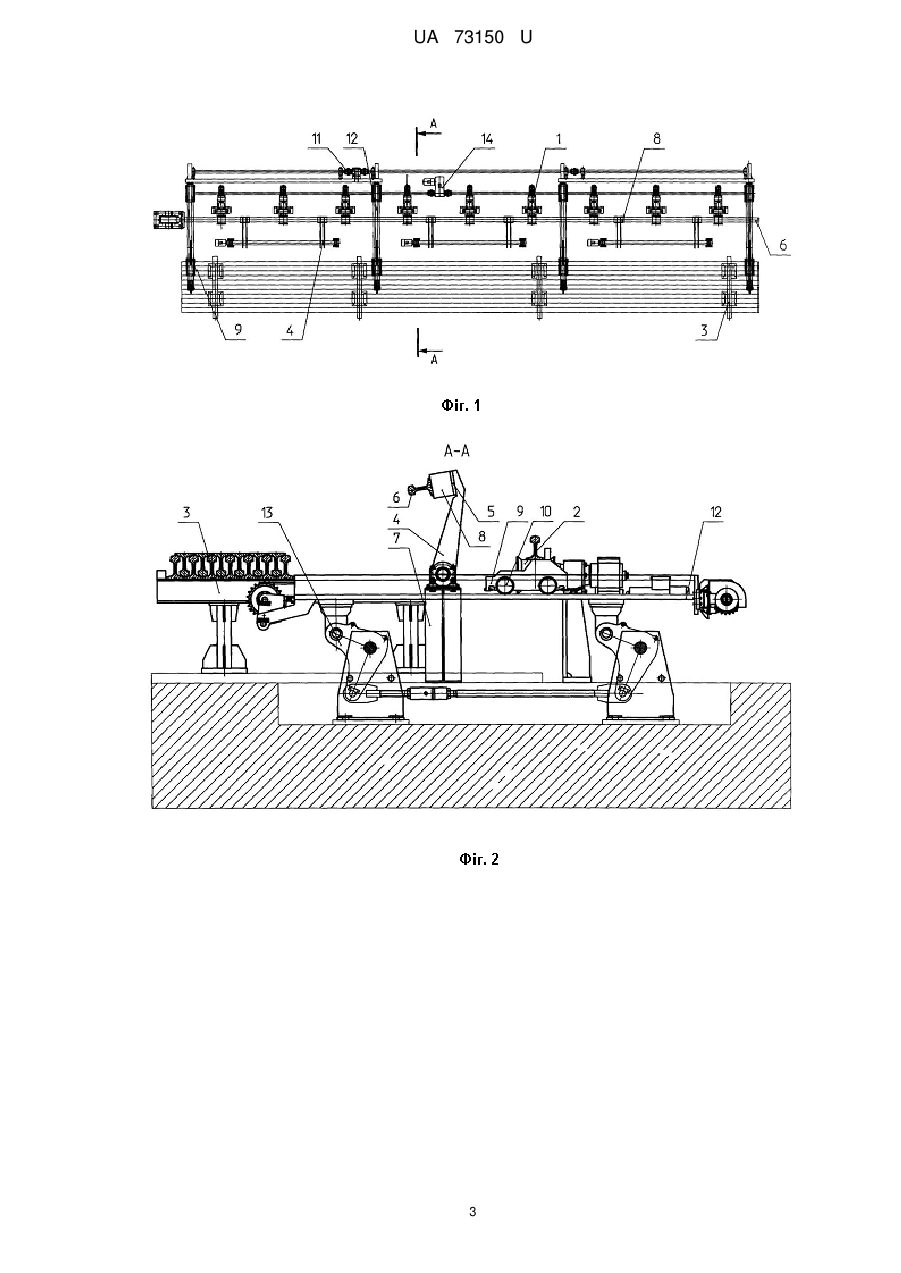

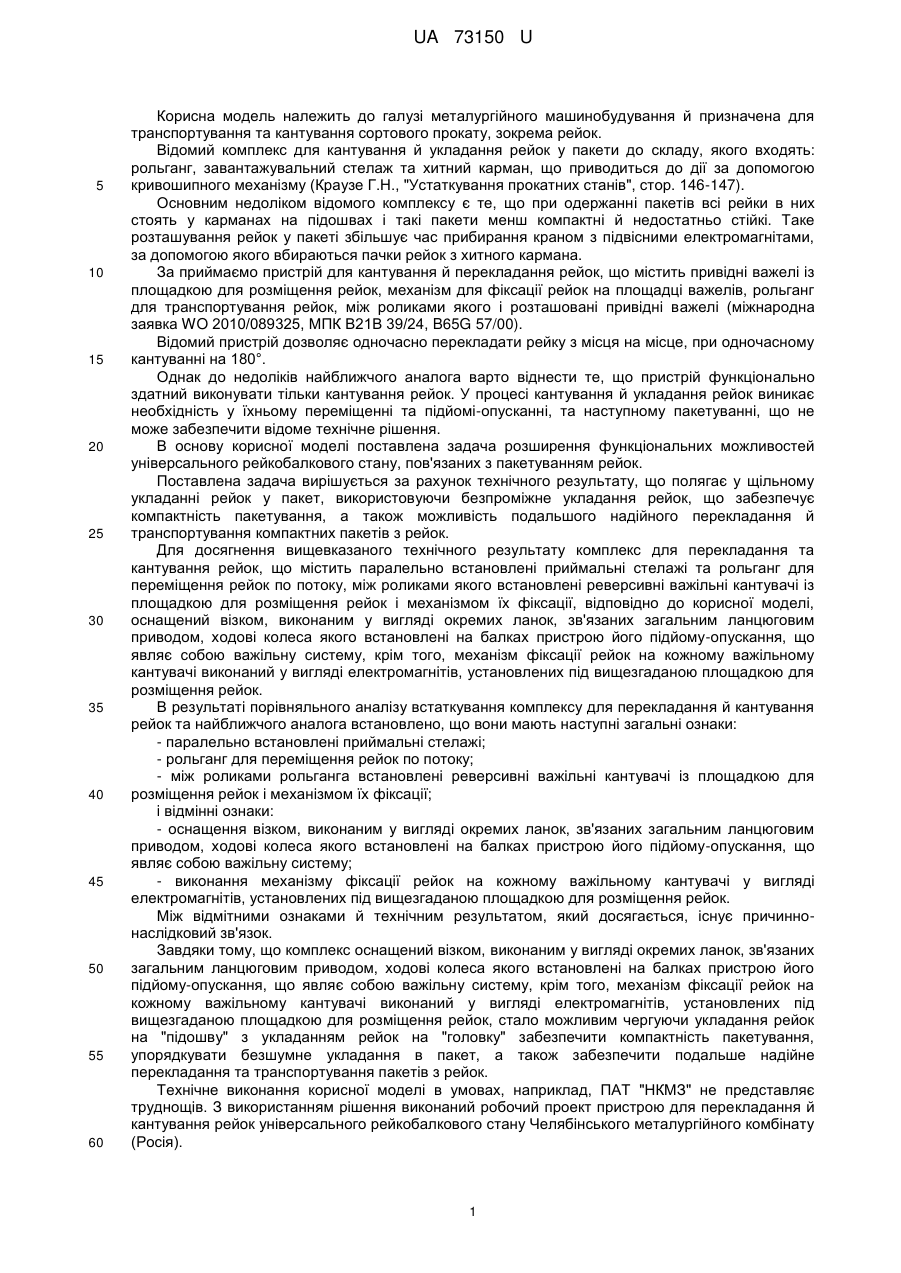

Реферат: Комплекс для перекладання та кантування рейок містить паралельно встановлені приймальні стелажі, рольганг для переміщення рейок по потоку та візок. Між роликами встановлені реверсивні важільні кантувачі із площадкою для розміщення рейок і механізмом їх фіксації, виконаним у вигляді електромагнітів. Візок виконаний у вигляді окремих ланок. Пристрій підйому-опускання являє собою важільну систему. UA 73150 U (12) UA 73150 U UA 73150 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металургійного машинобудування й призначена для транспортування та кантування сортового прокату, зокрема рейок. Відомий комплекс для кантування й укладання рейок у пакети до складу, якого входять: рольганг, завантажувальний стелаж та хитний карман, що приводиться до дії за допомогою кривошипного механізму (Краузе Г.Н., "Устаткування прокатних станів", стор. 146-147). Основним недоліком відомого комплексу є те, що при одержанні пакетів всі рейки в них стоять у карманах на підошвах і такі пакети менш компактні й недостатньо стійкі. Таке розташування рейок у пакеті збільшує час прибирання краном з підвісними електромагнітами, за допомогою якого вбираються пачки рейок з хитного кармана. За приймаємо пристрій для кантування й перекладання рейок, що містить привідні важелі із площадкою для розміщення рейок, механізм для фіксації рейок на площадці важелів, рольганг для транспортування рейок, між роликами якого і розташовані привідні важелі (міжнародна заявка WO 2010/089325, МПК В21В 39/24, B65G 57/00). Відомий пристрій дозволяє одночасно перекладати рейку з місця на місце, при одночасному кантуванні на 180°. Однак до недоліків найближчого аналога варто віднести те, що пристрій функціонально здатний виконувати тільки кантування рейок. У процесі кантування й укладання рейок виникає необхідність у їхньому переміщенні та підйомі-опусканні, та наступному пакетуванні, що не може забезпечити відоме технічне рішення. В основу корисної моделі поставлена задача розширення функціональних можливостей універсального рейкобалкового стану, пов'язаних з пакетуванням рейок. Поставлена задача вирішується за рахунок технічного результату, що полягає у щільному укладанні рейок у пакет, використовуючи безпроміжне укладання рейок, що забезпечує компактність пакетування, а також можливість подальшого надійного перекладання й транспортування компактних пакетів з рейок. Для досягнення вищевказаного технічного результату комплекс для перекладання та кантування рейок, що містить паралельно встановлені приймальні стелажі та рольганг для переміщення рейок по потоку, між роликами якого встановлені реверсивні важільні кантувачі із площадкою для розміщення рейок і механізмом їх фіксації, відповідно до корисної моделі, оснащений візком, виконаним у вигляді окремих ланок, зв'язаних загальним ланцюговим приводом, ходові колеса якого встановлені на балках пристрою його підйому-опускання, що являє собою важільну систему, крім того, механізм фіксації рейок на кожному важільному кантувачі виконаний у вигляді електромагнітів, установлених під вищезгаданою площадкою для розміщення рейок. В результаті порівняльного аналізу встаткування комплексу для перекладання й кантування рейок та найближчого аналога встановлено, що вони мають наступні загальні ознаки: - паралельно встановлені приймальні стелажі; - рольганг для переміщення рейок по потоку; - між роликами рольганга встановлені реверсивні важільні кантувачі із площадкою для розміщення рейок і механізмом їх фіксації; i відмінні ознаки: - оснащення візком, виконаним у вигляді окремих ланок, зв'язаних загальним ланцюговим приводом, ходові колеса якого встановлені на балках пристрою його підйому-опускання, що являє собою важільну систему; - виконання механізму фіксації рейок на кожному важільному кантувачі у вигляді електромагнітів, установлених під вищезгаданою площадкою для розміщення рейок. Між відмітними ознаками й технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що комплекс оснащений візком, виконаним у вигляді окремих ланок, зв'язаних загальним ланцюговим приводом, ходові колеса якого встановлені на балках пристрою його підйому-опускання, що являє собою важільну систему, крім того, механізм фіксації рейок на кожному важільному кантувачі виконаний у вигляді електромагнітів, установлених під вищезгаданою площадкою для розміщення рейок, стало можливим чергуючи укладання рейок на "підошву" з укладанням рейок на "головку" забезпечити компактність пакетування, упорядкувати безшумне укладання в пакет, а також забезпечити подальше надійне перекладання та транспортування пакетів з рейок. Технічне виконання корисної моделі в умовах, наприклад, ПАТ "НКМЗ" не представляє труднощів. З використанням рішення виконаний робочий проект пристрою для перекладання й кантування рейок універсального рейкобалкового стану Челябінського металургійного комбінату (Росія). 1 UA 73150 U 5 10 15 20 25 30 35 Корисна модель пояснюється кресленнями, на яких зображене наступне: фіг. 1 - загальний вид комплексу для перекладання й кантування рейок; фіг. 2 - розріз А-А на фіг. 1 (початок перекладання й кантування); фіг. 3 - розріз А-А на фіг. 1 (завершення перекладання й кантування). До складу комплексу (фіг. 1) для перекладання й кантування рейок входять рольганг 1, який складається із привідних роликів 2 і паралельно встановлених уздовж рольганга 1 приймальнонакопичувальних стелажів 3, що являють собою ряд установлених на фундамент металоконструкцій, виконаних з листового металопрокату. Між роликами 2 рольгангу 1 розташовані реверсивні важільні кантувачі 4 з площадкою 5 для розташування рейок 6. Кантувачі-важелі 4 установлені на стійках 7 і оснащені механізмом для фіксації рейок 6, який виконаний у вигляді електромагнітів 8, розташованих під площадкою 5 (фіг. 2 - 3). Комплекс оснащений візками 9 для перекладки рейок 6, які виконані у вигляді окремих ланок, установлених на ходові колеса 10 і зв'язаних загальним ланцюговим приводом 11. Ходові колеса 10 опираються на балки 12 важільного пристрою пiдйому-опускання 13, що у заявленому рішенні являє собою важільний паралелограмний механізм, по якому переміщаються візки 9 для переміщення рейок 6 з рольганга 1 на стелаж 3. Важільна система 13 приводиться до дії від електромеханічного приводу 14. Комплекс для перекладання й кантування рейок працює наступним чином. При надходженні на рольганг 1 першої (у формованому пакеті) рейки 6, ланцюговим приводом 11 приводяться до пересування візки 9, які позицiонуються під рейкою 6. За допомогою електромеханічного привода 14 приводиться до дії важільна система 13 і балки 12 разом з візками 9 знімають рейку 6 з рольганга 1 і транспортують візками 9 до стелажа 3 (фіг. 2). Наступна по потоку рейка 6 подібним чином також установлюється на "підошву" у поперечному перерізі на стелаж 3 з певним зазором до попередньої рейки 6. Далі в процесі пакетування, "непарні" рейки знімаються з рольганга 1 за допомогою привідних важільних кантувачів 4, на площадках 5 яких розташовані електромагніти 8 і укладаються "головкою донизу" між першими двома встановленими рейками (фiг. 3). Таким чином, формується компактний пакет з рейок який потім суміжним устаткуванням (на кресленні не показане) пересувається на один крок, звільняючи приймальну позицію для укладання наступної парної рейки. Кількість рейок 6 у пакеті залежить від типорозміру рейок, необхідної кількості рейок у ряді й прийнятій схемі укладання пакетів на залізничні платформи. Сформований компактний пакет далі магнітним краном укладається на платформу. Виконання комплексу для перекладання й кантування рейок відповідно до формули корисної моделі дозволяє розширити функціональні можливості універсального рейкобалкового стану, за рахунок компактного безпроміжного пакетування рейок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Комплекс для перекладання та кантування рейок, що містить паралельно встановлені приймальні стелажі та рольганг для переміщення рейок по потоку, між роликами якого встановлені реверсивні важільні кантувачі із площадкою для розміщення рейок і механізмом їх фіксації, який відрізняється тим, що він оснащений візком, виконаним у вигляді окремих ланок, зв'язаних загальним ланцюговим приводом, ходові колеса якого встановлені на балках пристрою його підйому-опускання, що являє собою важільну систему, крім того, механізм фіксації рейок на кожному важільному кантувачі виконаний у вигляді електромагнітів, установлених під вищезгаданою площадкою для розміщення рейок. 2 UA 73150 U 3 UA 73150 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
