Пристрій для очищення димових газів

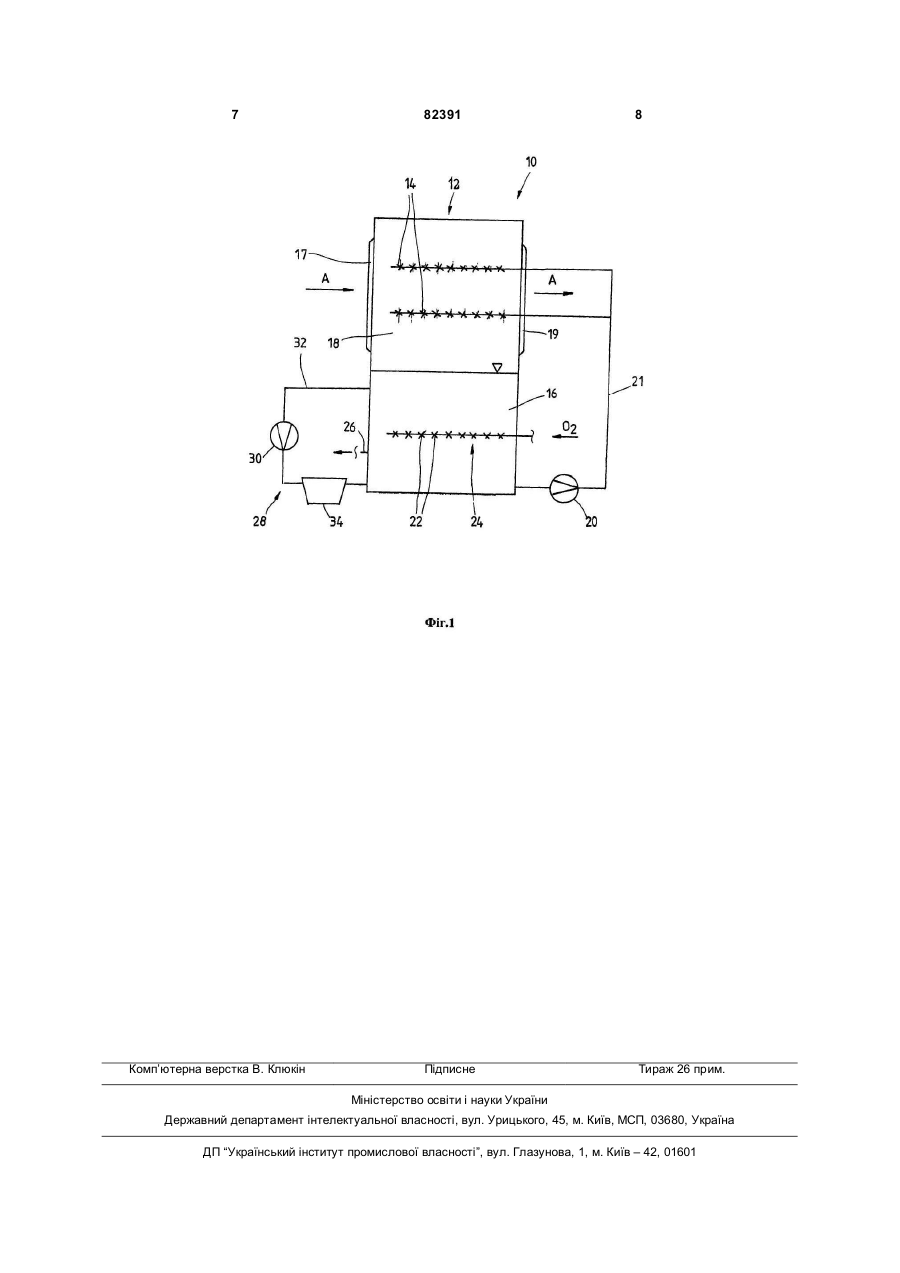

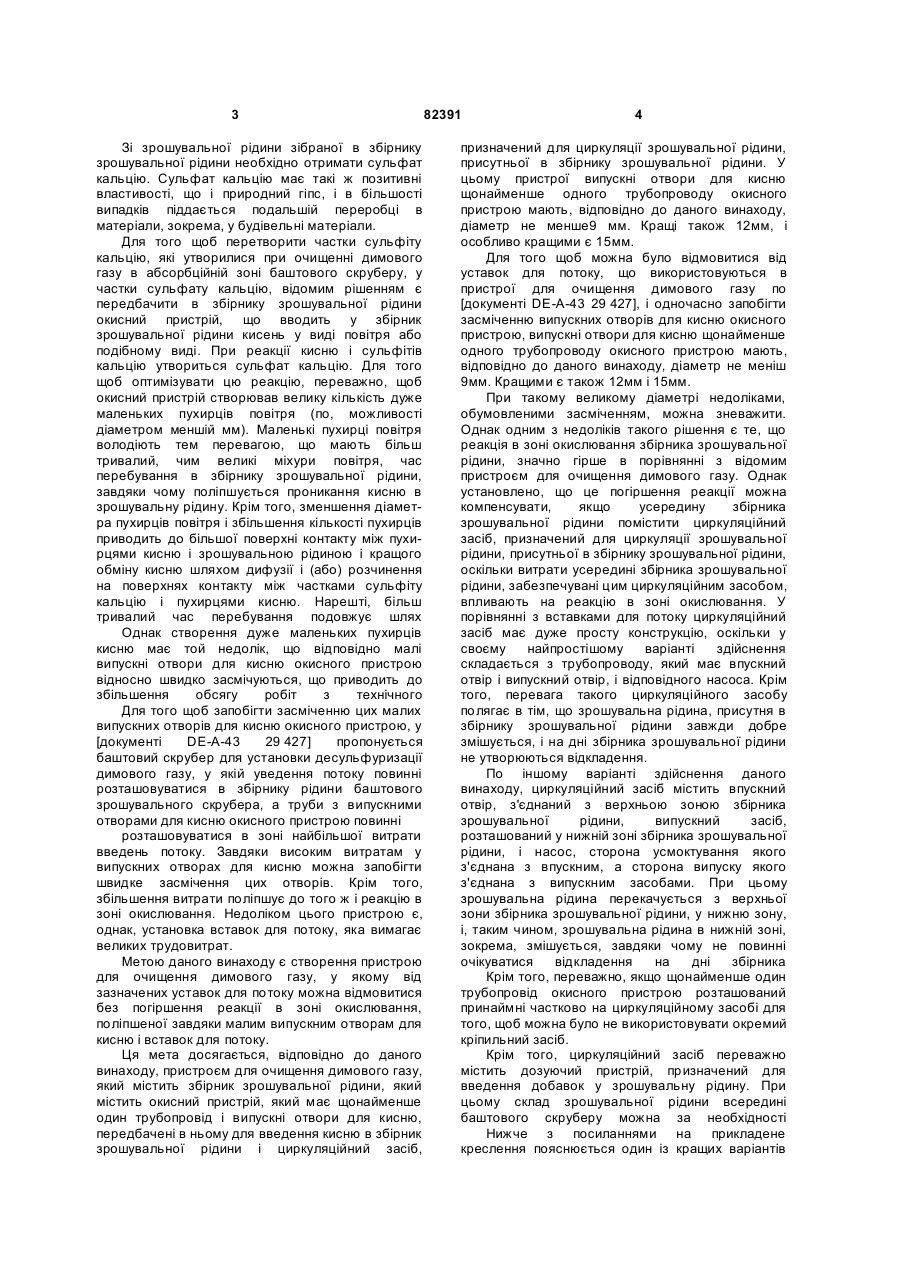

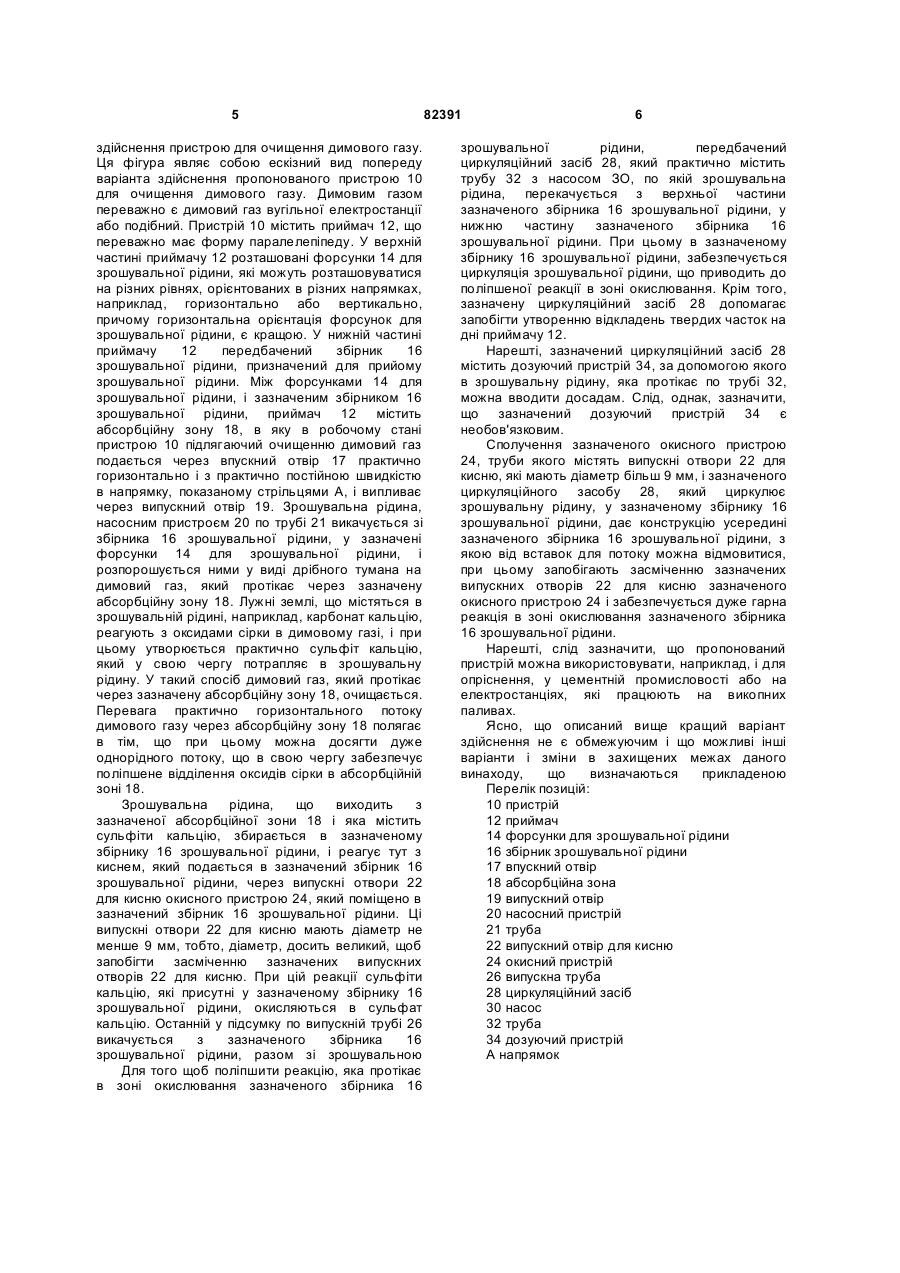

1. Пристрій для очищення димового газу, який містить збірник 16 зрошувальної рідини, що містить окисний пристрій 24, який має щонайменше один трубопровід 21 і випускні отвори 22 для кисню, передбачені в ньому для введення кисню в зазначений збірник 16 зрошувальної рідини, і циркуляційний засіб 28, призначений для циркуляції зрошувальної рідини, C2 2 (19) 1 3 Зі зрошувальної рідини зібраної в збірнику зрошувальної рідини необхідно отримати сульфат кальцію. Сульфат кальцію має такі ж позитивні властивості, що і природний гіпс, і в більшості випадків піддається подальшій переробці в матеріали, зокрема, у будівельні матеріали. Для того щоб перетворити частки сульфіту кальцію, які утворилися при очищенні димового газу в абсорбційній зоні баштового скруберу, у частки сульфату кальцію, відомим рішенням є передбачити в збірнику зрошувальної рідини окисний пристрій, що вводить у збірник зрошувальної рідини кисень у виді повітря або подібному виді. При реакції кисню і сульфітів кальцію утвориться сульфат кальцію. Для того щоб оптимізувати цю реакцію, переважно, щоб окисний пристрій створював велику кількість дуже маленьких пухирців повітря (по, можливості діаметром меншій мм). Маленькі пухирці повітря володіють тем перевагою, що мають більш тривалий, чим великі міхури повітря, час перебування в збірнику зрошувальної рідини, завдяки чому поліпшується проникання кисню в зрошувальну рідину. Крім того, зменшення діаметра пухирців повітря і збільшення кількості пухирців приводить до більшої поверхні контакту між пухирцями кисню і зрошувальною рідиною і кращого обміну кисню шляхом дифузії і (або) розчинення на поверхнях контакту між частками сульфіту кальцію і пухирцями кисню. Нарешті, більш тривалий час перебування подовжує шлях пухирців і тим самим час контакту. Однак створення дуже маленьких пухирців кисню має той недолік, що відповідно малі випускні отвори для кисню окисного пристрою відносно швидко засмічуються, що приводить до збільшення обсягу робіт з технічного обслуговування. запобігти засміченню цих малих Для того щоб випускних отворів для кисню окисного пристрою, у [документі DE-A-43 29 427] пропонується баштовий скрубер для установки десульфуризації димового газу, у якій уведення потоку повинні розташовуватися в збірнику рідини баштового зрошувального скрубера, а труби з випускними отворами для кисню окисного пристрою повинні розташовуватися в зоні найбільшої витрати введень потоку. Завдяки високим витратам у випускних отворах для кисню можна запобігти швидке засмічення цих отворів. Крім того, збільшення витрати поліпшує до того ж і реакцію в зоні окислювання. Недоліком цього пристрою є, однак, установка вставок для потоку, яка вимагає великих трудовитрат. Метою даного винаходу є створення пристрою для очищення димового газу, у якому від зазначених уставок для потоку можна відмовитися без погіршення реакції в зоні окислювання, поліпшеної завдяки малим випускним отворам для кисню і вставок для потоку. Ця мета досягається, відповідно до даного винаходу, пристроєм для очищення димового газу, який містить збірник зрошувальної рідини, який містить окисний пристрій, який має щонайменше один трубопровід і випускні отвори для кисню, передбачені в ньому для введення кисню в збірник зрошувальної рідини і циркуляційний засіб, 82391 4 призначений для циркуляції зрошувальної рідини, присутньої в збірнику зрошувальної рідини. У цьому пристрої випускні отвори для кисню щонайменше одного трубопроводу окисного пристрою мають, відповідно до даного винаходу, діаметр не менше9 мм. Кращі також 12мм, і особливо кращими є 15мм. Для того щоб можна було відмовитися від уставок для потоку, що використовуються в пристрої для очищення димового газу по [документі DE-A-43 29 427], і одночасно запобігти засміченню випускних отворів для кисню окисного пристрою, випускні отвори для кисню щонайменше одного трубопроводу окисного пристрою мають, відповідно до даного винаходу, діаметр не меніш 9мм. Кращими є також 12мм і 15мм. При такому великому діаметрі недоліками, обумовленими засміченням, можна зневажити. Однак одним з недоліків такого рішення є те, що реакція в зоні окислювання збірника зрошувальної рідини, значно гірше в порівнянні з відомим пристроєм для очищення димового газу. Однак установлено, що це погіршення реакції можна компенсувати, якщо усередину збірника зрошувальної рідини помістити циркуляційний засіб, призначений для циркуляції зрошувальної рідини, присутньої в збірнику зрошувальної рідини, оскільки витрати усередині збірника зрошувальної рідини, забезпечувані цим циркуляційним засобом, впливають на реакцію в зоні окислювання. У порівнянні з вставками для потоку циркуляційний засіб має дуже просту конструкцію, оскільки у своєму найпростішому варіанті здійснення складається з трубопроводу, який має впускний отвір і випускний отвір, і відповідного насоса. Крім того, перевага такого циркуляційного засобу полягає в тім, що зрошувальна рідина, присутня в збірнику зрошувальної рідини завжди добре змішується, і на дні збірника зрошувальної рідини не утворюються відкладення. По іншому варіанті здійснення даного винаходу, циркуляційний засіб містить впускний отвір, з'єднаний з верхньою зоною збірника зрошувальної рідини, випускний засіб, розташований у нижній зоні збірника зрошувальної рідини, і насос, сторона усмоктування якого з'єднана з впускним, а сторона випуску якого з'єднана з випускним засобами. При цьому зрошувальна рідина перекачується з верхньої зони збірника зрошувальної рідини, у нижню зону, і, таким чином, зрошувальна рідина в нижній зоні, зокрема, змішується, завдяки чому не повинні очікуватися відкладення на дні збірника зрошувальної рідини. Крім того, переважно, якщо щонайменше один трубопровід окисного пристрою розташований принаймні частково на циркуляційному засобі для того, щоб можна було не використовувати окремий кріпильний засіб. Крім того, циркуляційний засіб переважно містить дозуючий пристрій, призначений для введення добавок у зрошувальну рідину. При цьому cклад зрошувальної рідини всередині баштового скруберу можна за необхідності регулювати. з посиланнями на прикладене Нижче креслення пояснюється один із кращих варіантів 5 здійснення пристрою для очищення димового газу. Ця фігура являє собою ескізний вид попереду варіанта здійснення пропонованого пристрою 10 для очищення димового газу. Димовим газом переважно є димовий газ вугільної електростанції або подібний. Пристрій 10 містить приймач 12, що переважно має форму паралелепіпеду. У верхній частині приймачу 12 розташовані форсунки 14 для зрошувальної рідини, які можуть розташовуватися на різних рівнях, орієнтованих в різних напрямках, наприклад, горизонтально або вертикально, причому горизонтальна орієнтація форсунок для зрошувальної рідини, є кращою. У нижній частині приймачу 12 передбачений збірник 16 зрошувальної рідини, призначений для прийому зрошувальної рідини. Між форсунками 14 для зрошувальної рідини, і зазначеним збірником 16 зрошувальної рідини, приймач 12 містить абсорбційну зону 18, в яку в робочому стані пристрою 10 підлягаючий очищенню димовий газ подається через впускний отвір 17 практично горизонтально і з практично постійною швидкістю в напрямку, показаному стрільцями А, і випливає через випускний отвір 19. Зрошувальна рідина, насосним пристроєм 20 по трубі 21 викачується зі збірника 16 зрошувальної рідини, у зазначені форсунки 14 для зрошувальної рідини, і розпорошується ними у виді дрібного тумана на димовий газ, який протікає через зазначену абсорбційну зону 18. Лужні землі, що містяться в зрошувальній рідині, наприклад, карбонат кальцію, реагують з оксидами сірки в димовому газі, і при цьому утворюється практично сульфіт кальцію, який у свою чергу потрапляє в зрошувальну рідину. У такий спосіб димовий газ, який протікає через зазначену абсорбційну зону 18, очищається. Перевага практично горизонтального потоку димового газу через абсорбційну зону 18 полягає в тім, що при цьому можна досягти дуже однорідного потоку, що в свою чергу забезпечує поліпшене відділення оксидів сірки в абсорбційній зоні 18. Зрошувальна рідина, що виходить з зазначеної абсорбційної зони 18 і яка містить сульфіти кальцію, збирається в зазначеному збірнику 16 зрошувальної рідини, і реагує тут з киснем, який подається в зазначений збірник 16 зрошувальної рідини, через випускні отвори 22 для кисню окисного пристрою 24, який поміщено в зазначений збірник 16 зрошувальної рідини. Ці випускні отвори 22 для кисню мають діаметр не менше 9 мм, тобто, діаметр, досить великий, щоб запобігти засміченню зазначених випускних отворів 22 для кисню. При цій реакції сульфіти кальцію, які присутні у зазначеному збірнику 16 зрошувальної рідини, окисляються в сульфат кальцію. Останній у підсумку по випускній трубі 26 викачується з зазначеного збірника 16 зрошувальної рідини, разом зі зрошувальною рідиною того наступної обробки. Для для щоб поліпшити реакцію, яка протікає в зоні окислювання зазначеного збірника 16 82391 6 зрошувальної рідини, передбачений циркуляційний засіб 28, який практично містить трубу 32 з насосом ЗО, по якій зрошувальна рідина, перекачується з верхньої частини зазначеного збірника 16 зрошувальної рідини, у нижню частину зазначеного збірника 16 зрошувальної рідини. При цьому в зазначеному збірнику 16 зрошувальної рідини, забезпечується циркуляція зрошувальної рідини, що приводить до поліпшеної реакції в зоні окислювання. Крім того, зазначену циркуляційний засіб 28 допомагає запобігти утворенню відкладень твердих часток на дні приймачу 12. Нарешті, зазначений циркуляційний засіб 28 містить дозуючий пристрій 34, за допомогою якого в зрошувальну рідину, яка протікає по трубі 32, можна вводити досадам. Слід, однак, зазначити, що зазначений дозуючий пристрій 34 є необов'язковим. Сполучення зазначеного окисного пристрою 24, труби якого містять випускні отвори 22 для кисню, які мають діаметр більш 9 мм, і зазначеного циркуляційного засобу 28, який циркулює зрошувальну рідину, у зазначеному збірнику 16 зрошувальної рідини, дає конструкцію усередині зазначеного збірника 16 зрошувальної рідини, з якою від вставок для потоку можна відмовитися, при цьому запобігають засміченню зазначених випускних отворів 22 для кисню зазначеного окисного пристрою 24 і забезпечується дуже гарна реакція в зоні окислювання зазначеного збірника 16 зрошувальної рідини. Нарешті, слід зазначити, що пропонований пристрій можна використовувати, наприклад, і для опріснення, у цементній промисловості або на електростанціях, які працюють на викопних паливах. Ясно, що описаний вище кращий варіант здійснення не є обмежуючим і що можливі інші варіанти і зміни в захищених межах даного винаходу, що визначаються прикладеною формулою винаходу. Перелік позицій: 10 пристрій 12 приймач 14 форсунки для зрошувальної рідини 16 збірник зрошувальної рідини 17 впускний отвір 18 абсорбційна зона 19 випускний отвір 20 насосний пристрій 21 труба 22 випускний отвір для кисню 24 окисний пристрій 26 випускна труба 28 циркуляційний засіб 30 насос 32 труба 34 дозуючий пристрій А напрямок 7 Комп’ютерна верстка В. Клюкін 82391 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
