Автоматична поточна лінія для виготовлення металевих листових кузовів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 8353

Опубліковано: 29.03.1996

Автор: ФАТА ЮРОПІАН ГРУПП С.П.А.

Є ще 6 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

Автоматическая поточная линия для изготовления металлических листовых кузовов, преимущественно автомобильных, содержащая расположенные на основании рабочую позицию, хранил и та для формовочных узлов, выполненных в иидс рам с фиксаторами для элементов кузовов, двумя выдвижными пальцами и ориентирующими роликами, расположенное между хранилищами и рабочей позицией конвейерное средство для подачи из хранилищ к рабочей позиции с двух се сторон двух формовочных узлов и перемещения этих узлов с рабочей позиции в хранилища, выполненное в виде расположенных с двух сторон рабочей позиции опорных стоек с направляющими для ориентирующих роликов формовочных узлов, двух или четырех опорных роликов и огибающей их бесконечной цепи патерностерного типа с отверстиями для размещения в них выдвижных пальцев формовочных узлов, позиционирующие устройства для установки формовочных узлов в рабочее . положение с опорными элементами для ориентирующих роликов формовочных узлов, сварочное оборудование, электрические, гидравлические и пневматические системы для сварочного оборудования и фиксаторов, отличающаяся тем, что, с целью упрощения конструкции, сварочное оборудование смонтировано на рамах формовочных узлов, формовочные узлы снабжены элементами разъема для соединения сварочного оборудования и фиксаторов с электрическими, гидравлическими и пневматическими системами на рабочей позиции, рамы формовочных узлов снабжены датчиками, а стойки конвейерного средства оснащены кулачковыми направляющими для указанных датчиков, при этом позиционирующие устройства выполнены в виде шарнирно установленных на основании поворотных рычагов с вилкой для ориентирующих роликов формовочных узлов.

Текст

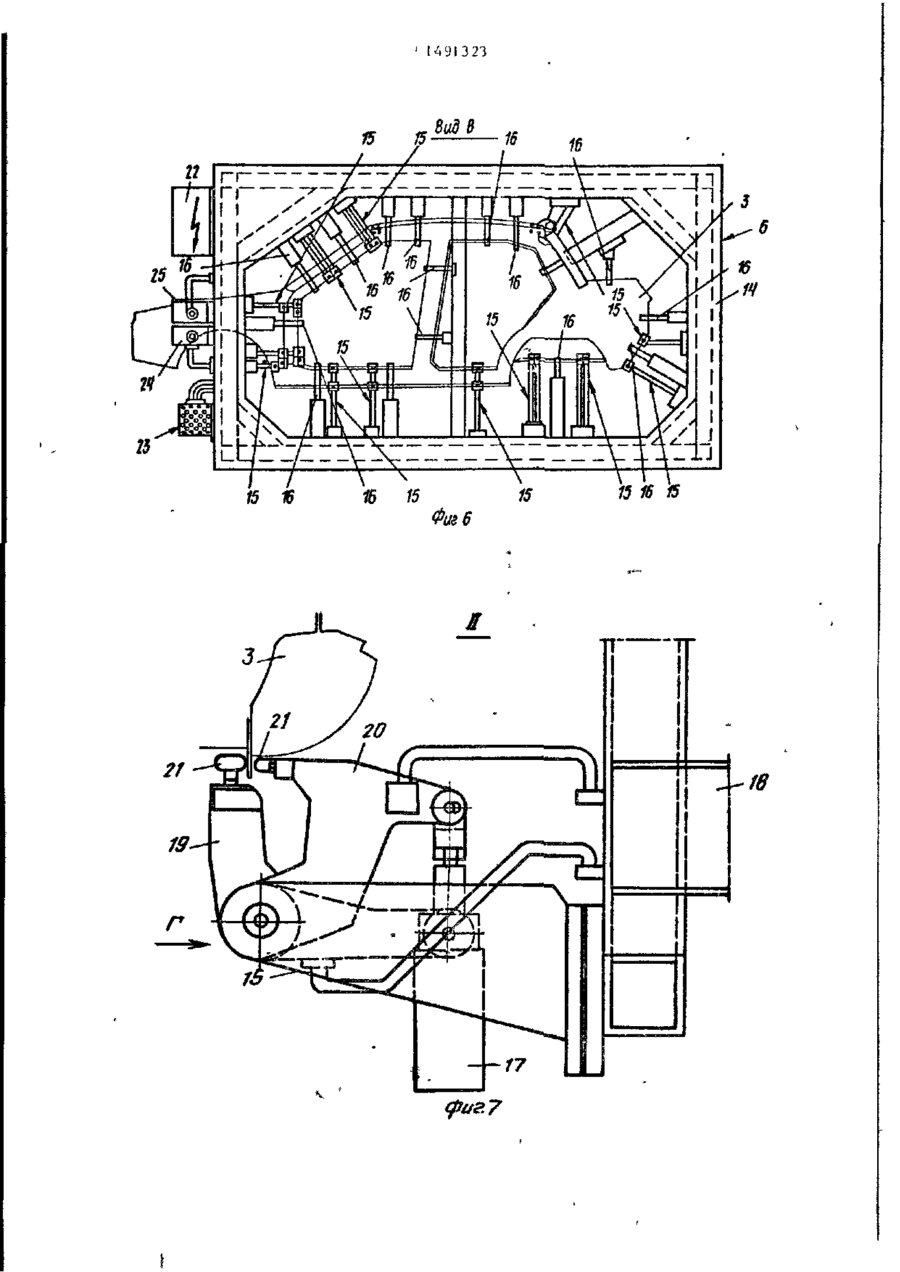

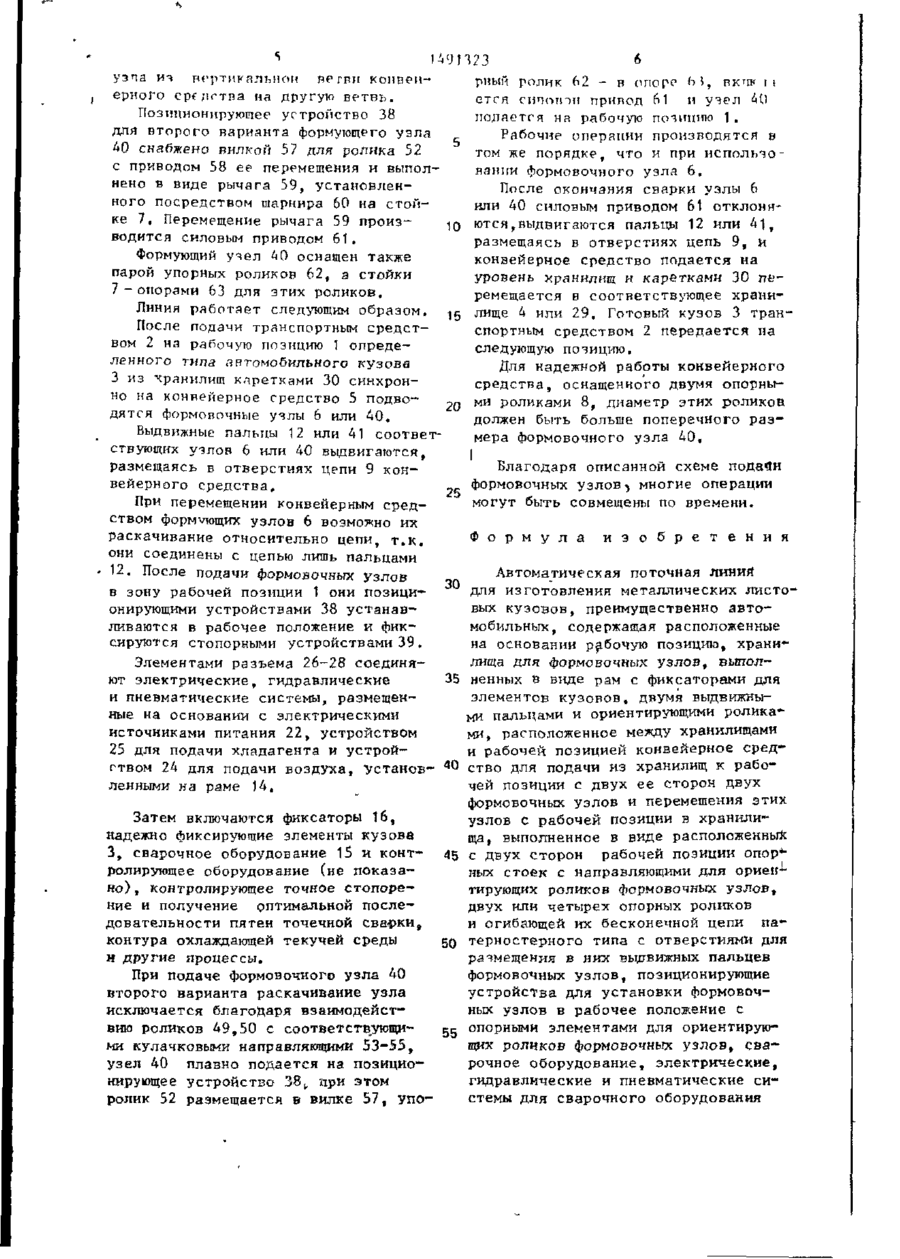

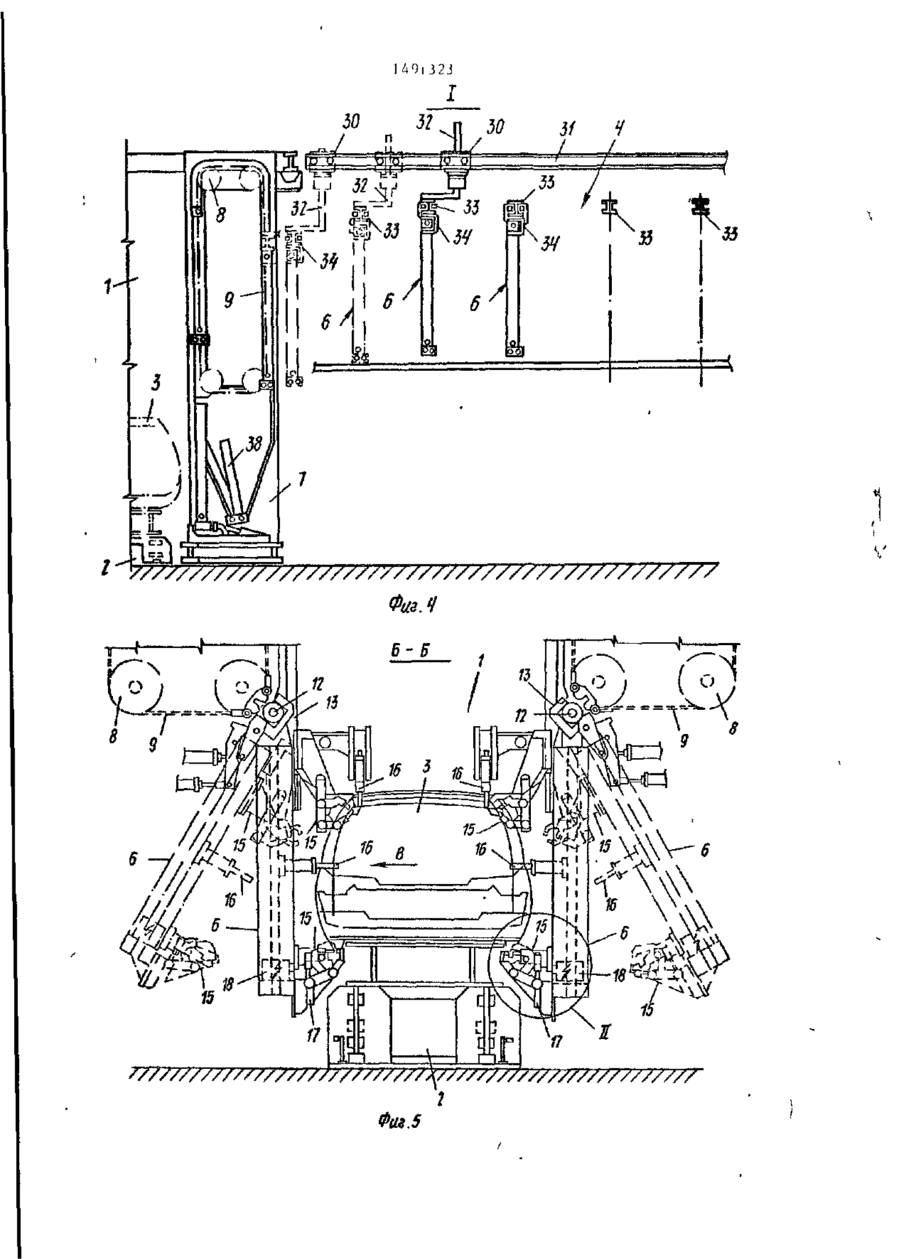

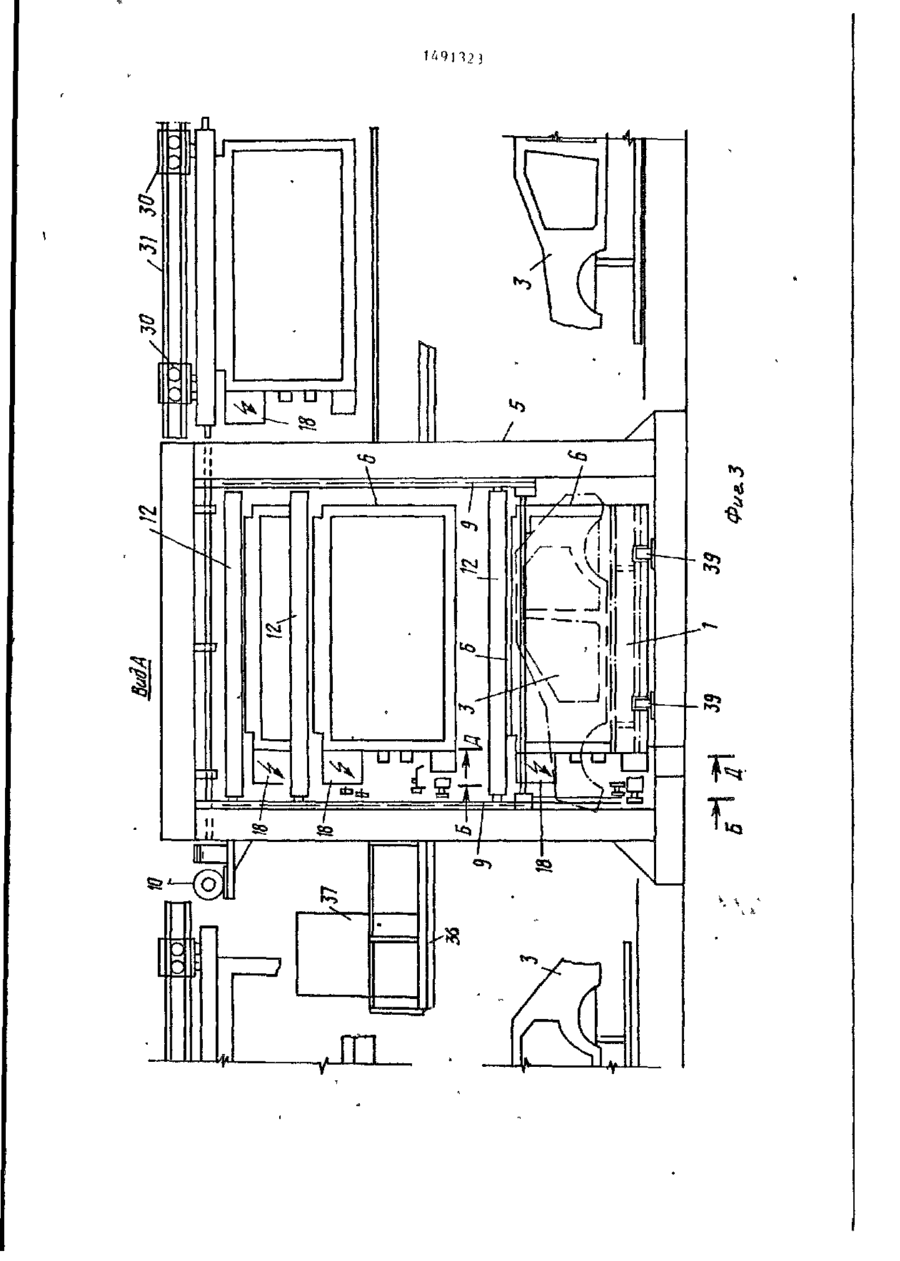

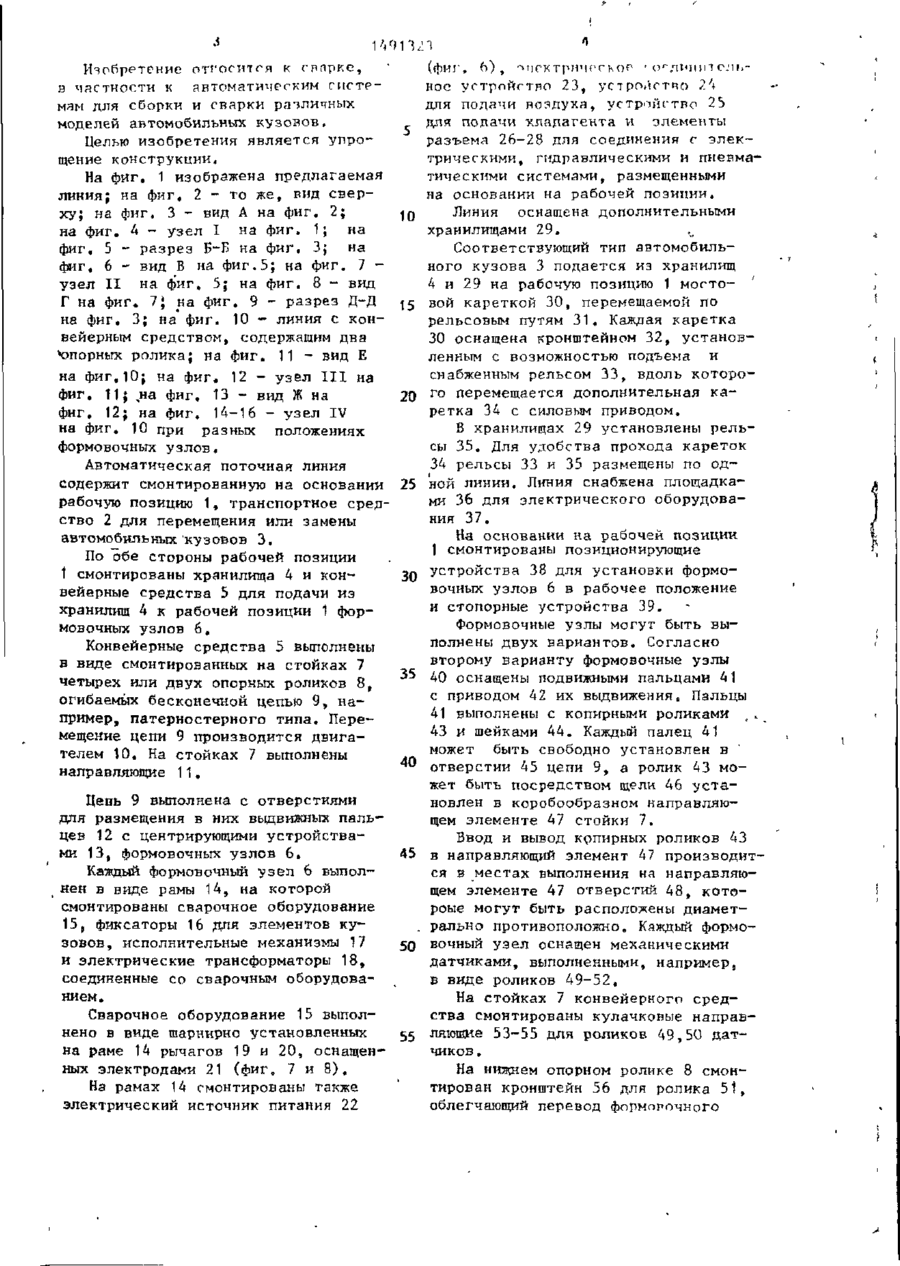

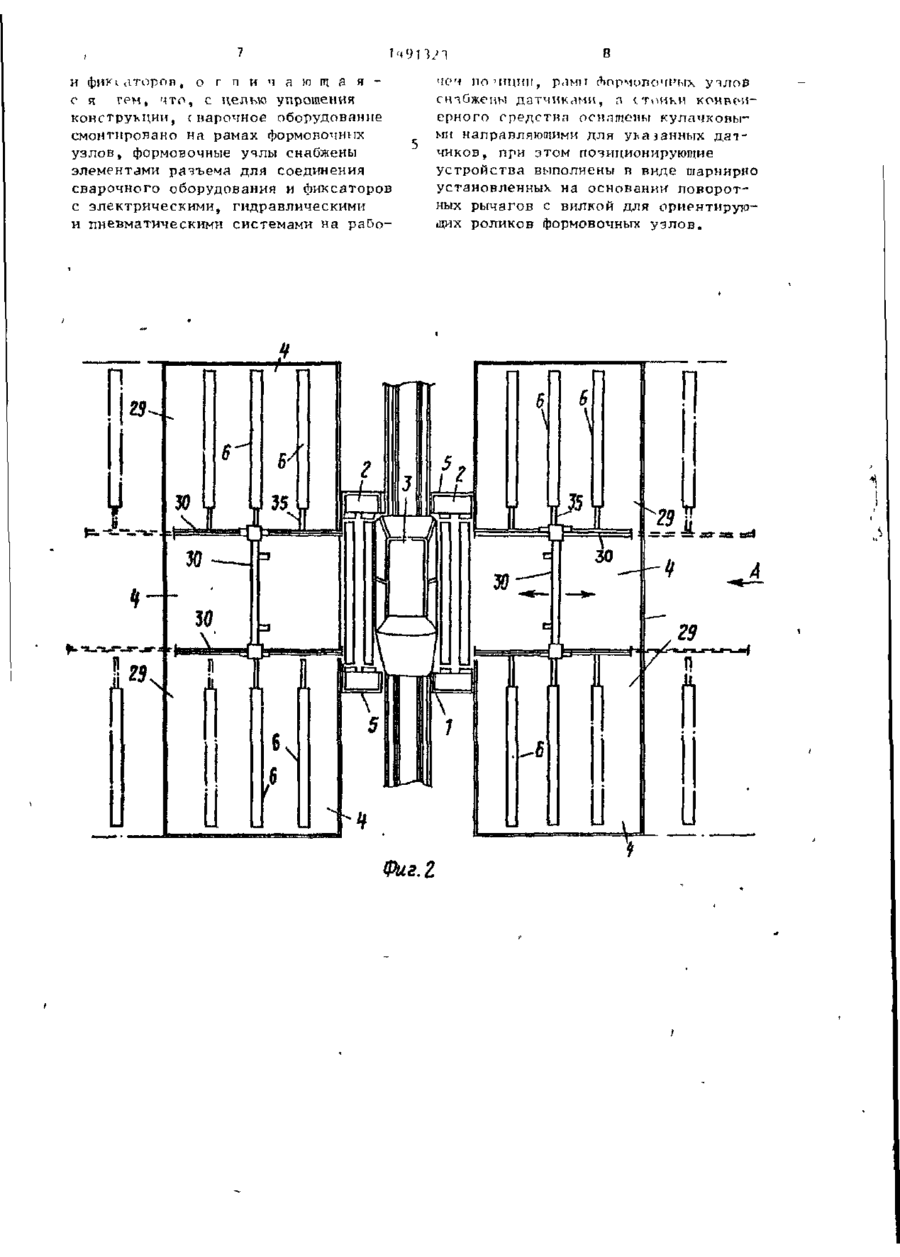

Изобретение относится к сварке, в частности к автоматическим системам для сборки и сварки различных моделей автомобильных кузовов в широкомассовом производстве. Цель упрощение конструкции, Автомобильный кузов 3 транспортным средством 2 подается на рабочую позицию 1, Формо вочный узел 6, соответствующий изготавливаемой модели кузова 3, из хранилища 4 кареткой 30 подается на конвейерное средство (КС) 5. Оно содержит две параллельные ветви цепи 9, охватывающей два или четыре ролика 8,Выдвижные пальцы формовочного узла 6 размещаются в отверстиях цепи 9. Узел 6 КС 5 подается на позиционирующее устройство 38. КС 5 узел 6 устанавливается в рабочее положение. Элементами разъема соединяют электрические, гидравлические и пневматические системы основания соответственно с электрическим источником питания, устройствами для подачи хладагента и воздуха фо'рмующего узла 6, Включают фиксаторы кузова и сварочное оборудование. После свар! и формовочные узлы возвращаются \ в хранилища, а готовый кузов транспортным средством 2 перемещается на следующую позицию. 16 ил. < £ С* Ю С* 1 (фиг. 6) , -иіектрнчрског ' о г г чі

Дивитися

Додаткова інформація

Назва патенту англійською

Automatic production line for producing metallic sheet bodies

Автори англійською

FATA EUROPEAN GROUP S.P.A.

Назва патенту російською

Автоматическая поточная линия для изготовления металлических листовых кузовов

Автори російською

ФАТА ЮРОПИАН ГРУПП С.П.А.

МПК / Мітки

МПК: B23K 37/04

Мітки: кузовів, виготовлення, поточна, автоматична, металевих, лінія, листових
