Дренажно-модульна система

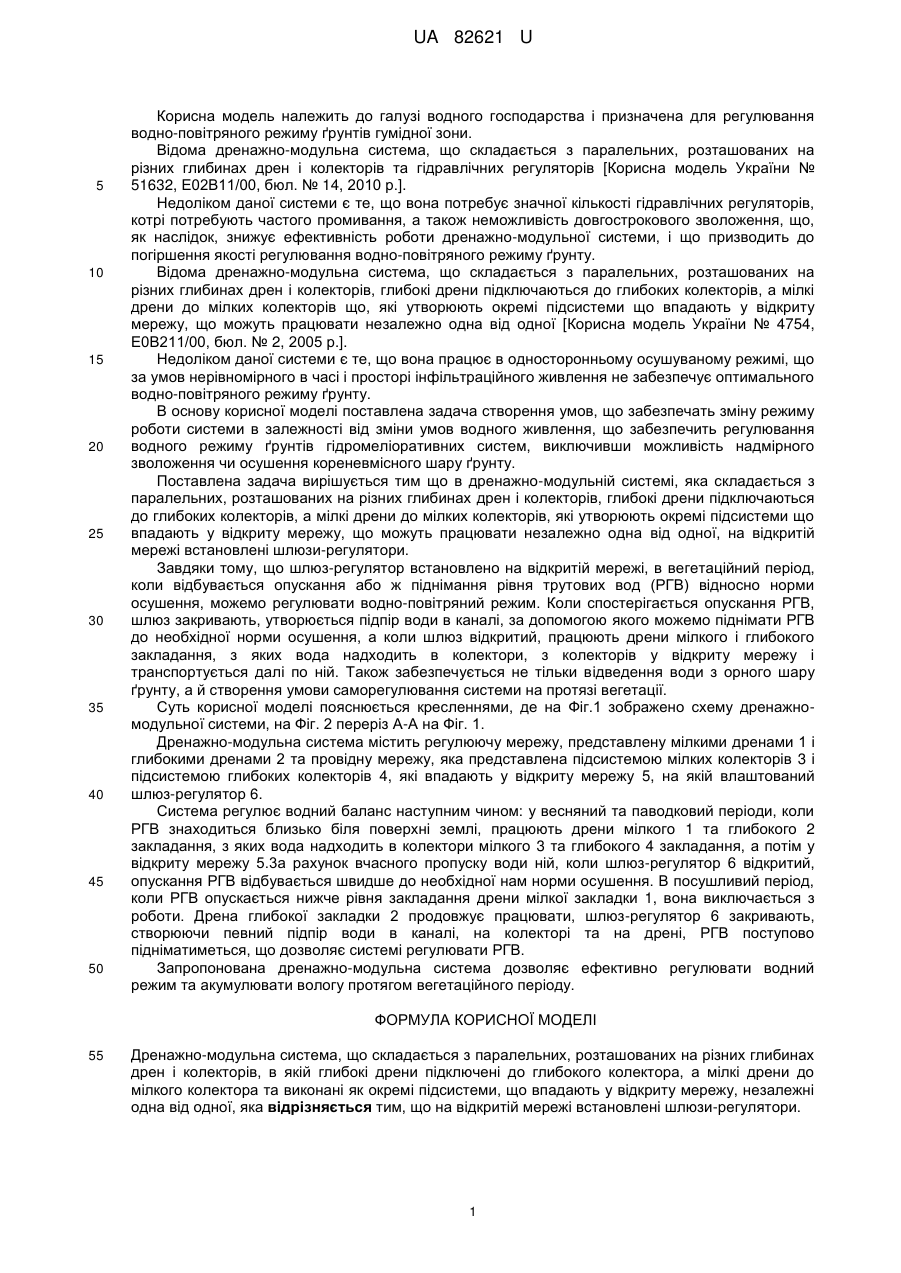

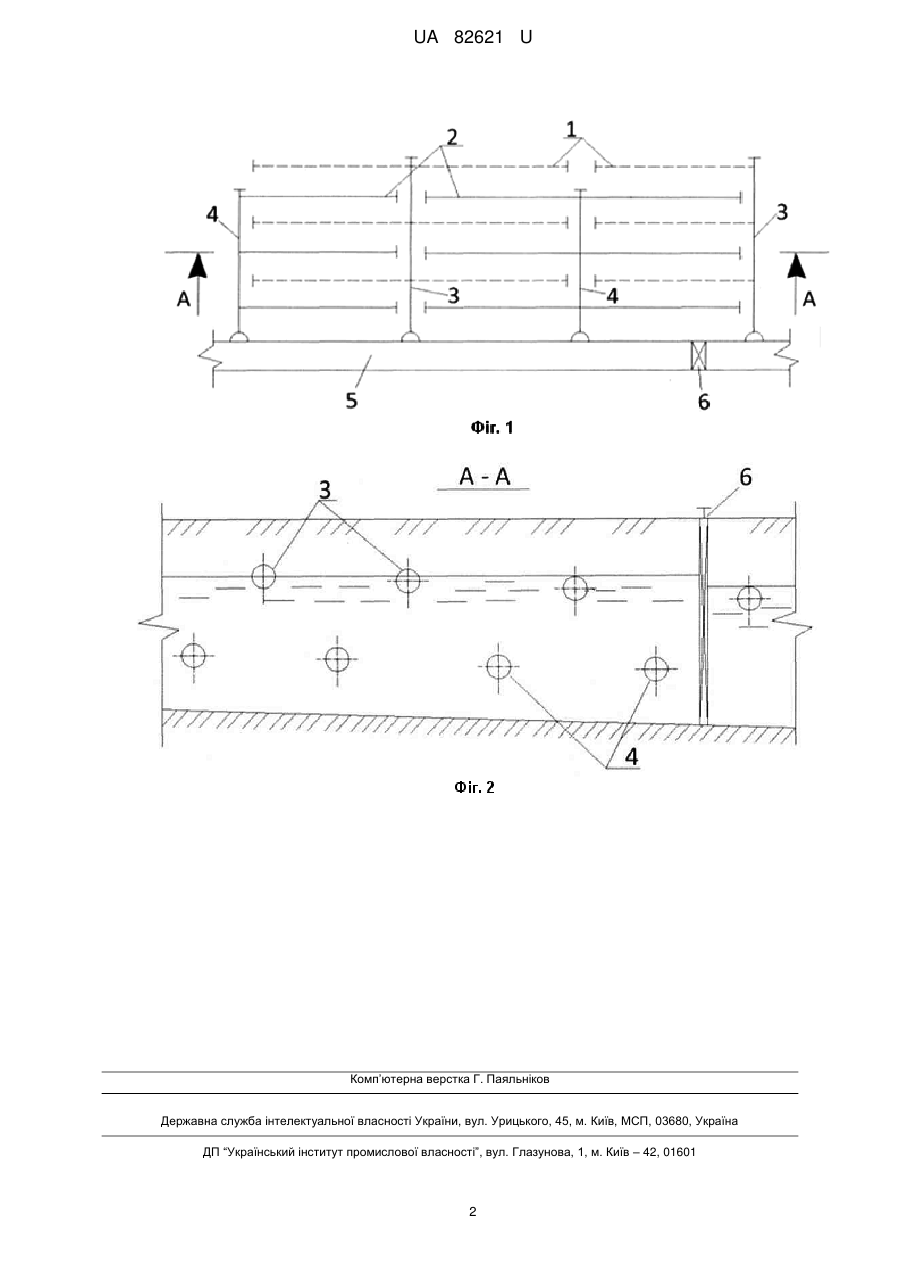

Реферат: Дренажно-модульна система складається з паралельних, розташованих на різних глибинах дрен і колекторів, в якій глибокі дрени підключені до глибокого колектора, а мілкі дрени до мілкого колектора та виконані як окремі підсистеми, що впадають у відкриту мережу, незалежні одна від одної. На відкритій мережі встановлені шлюзи-регулятори. UA 82621 U (54) ДРЕНАЖНО-МОДУЛЬНА СИСТЕМА UA 82621 U UA 82621 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі водного господарства і призначена для регулювання водно-повітряного режиму ґрунтів гумідної зони. Відома дренажно-модульна система, що складається з паралельних, розташованих на різних глибинах дрен і колекторів та гідравлічних регуляторів [Корисна модель України № 51632, Е02В11/00, бюл. № 14, 2010 р.]. Недоліком даної системи є те, що вона потребує значної кількості гідравлічних регуляторів, котрі потребують частого промивання, а також неможливість довгострокового зволоження, що, як наслідок, знижує ефективність роботи дренажно-модульної системи, і що призводить до погіршення якості регулювання водно-повітряного режиму ґрунту. Відома дренажно-модульна система, що складається з паралельних, розташованих на різних глибинах дрен і колекторів, глибокі дрени підключаються до глибоких колекторів, а мілкі дрени до мілких колекторів що, які утворюють окремі підсистеми що впадають у відкриту мережу, що можуть працювати незалежно одна від одної [Корисна модель України № 4754, Е0В211/00, бюл. № 2, 2005 р.]. Недоліком даної системи є те, що вона працює в односторонньому осушуваному режимі, що за умов нерівномірного в часі і просторі інфільтраційного живлення не забезпечує оптимального водно-повітряного режиму ґрунту. В основу корисної моделі поставлена задача створення умов, що забезпечать зміну режиму роботи системи в залежності від зміни умов водного живлення, що забезпечить регулювання водного режиму ґрунтів гідромеліоративних систем, виключивши можливість надмірного зволоження чи осушення кореневмісного шару ґрунту. Поставлена задача вирішується тим що в дренажно-модульній системі, яка складається з паралельних, розташованих на різних глибинах дрен і колекторів, глибокі дрени підключаються до глибоких колекторів, а мілкі дрени до мілких колекторів, які утворюють окремі підсистеми що впадають у відкриту мережу, що можуть працювати незалежно одна від одної, на відкритій мережі встановлені шлюзи-регулятори. Завдяки тому, що шлюз-регулятор встановлено на відкритій мережі, в вегетаційний період, коли відбувається опускання або ж піднімання рівня трутових вод (РГВ) відносно норми осушення, можемо регулювати водно-повітряний режим. Коли спостерігається опускання РГВ, шлюз закривають, утворюється підпір води в каналі, за допомогою якого можемо піднімати РГВ до необхідної норми осушення, а коли шлюз відкритий, працюють дрени мілкого і глибокого закладання, з яких вода надходить в колектори, з колекторів у відкриту мережу і транспортується далі по ній. Також забезпечується не тільки відведення води з орного шару ґрунту, а й створення умови саморегулювання системи на протязі вегетації. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено схему дренажномодульної системи, на Фіг. 2 переріз А-А на Фіг. 1. Дренажно-модульна система містить регулюючу мережу, представлену мілкими дренами 1 і глибокими дренами 2 та провідну мережу, яка представлена підсистемою мілких колекторів 3 і підсистемою глибоких колекторів 4, які впадають у відкриту мережу 5, на якій влаштований шлюз-регулятор 6. Система регулює водний баланс наступним чином: у весняний та паводковий періоди, коли РГВ знаходиться близько біля поверхні землі, працюють дрени мілкого 1 та глибокого 2 закладання, з яких вода надходить в колектори мілкого 3 та глибокого 4 закладання, а потім у відкриту мережу 5.3а рахунок вчасного пропуску води ній, коли шлюз-регулятор 6 відкритий, опускання РГВ відбувається швидше до необхідної нам норми осушення. В посушливий період, коли РГВ опускається нижче рівня закладання дрени мілкої закладки 1, вона виключається з роботи. Дрена глибокої закладки 2 продовжує працювати, шлюз-регулятор 6 закривають, створюючи певний підпір води в каналі, на колекторі та на дрені, РГВ поступово підніматиметься, що дозволяє системі регулювати РГВ. Запропонована дренажно-модульна система дозволяє ефективно регулювати водний режим та акумулювати вологу протягом вегетаційного періоду. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Дренажно-модульна система, що складається з паралельних, розташованихна різних глибинах дрен і колекторів, в якій глибокі дрени підключені до глибокого колектора, а мілкі дрени до мілкого колектора та виконані як окремі підсистеми, що впадають у відкриту мережу, незалежні одна від одної, яка відрізняється тим, що на відкритій мережі встановлені шлюзи-регулятори. 1 UA 82621 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
