Електроакустичний перетворювач

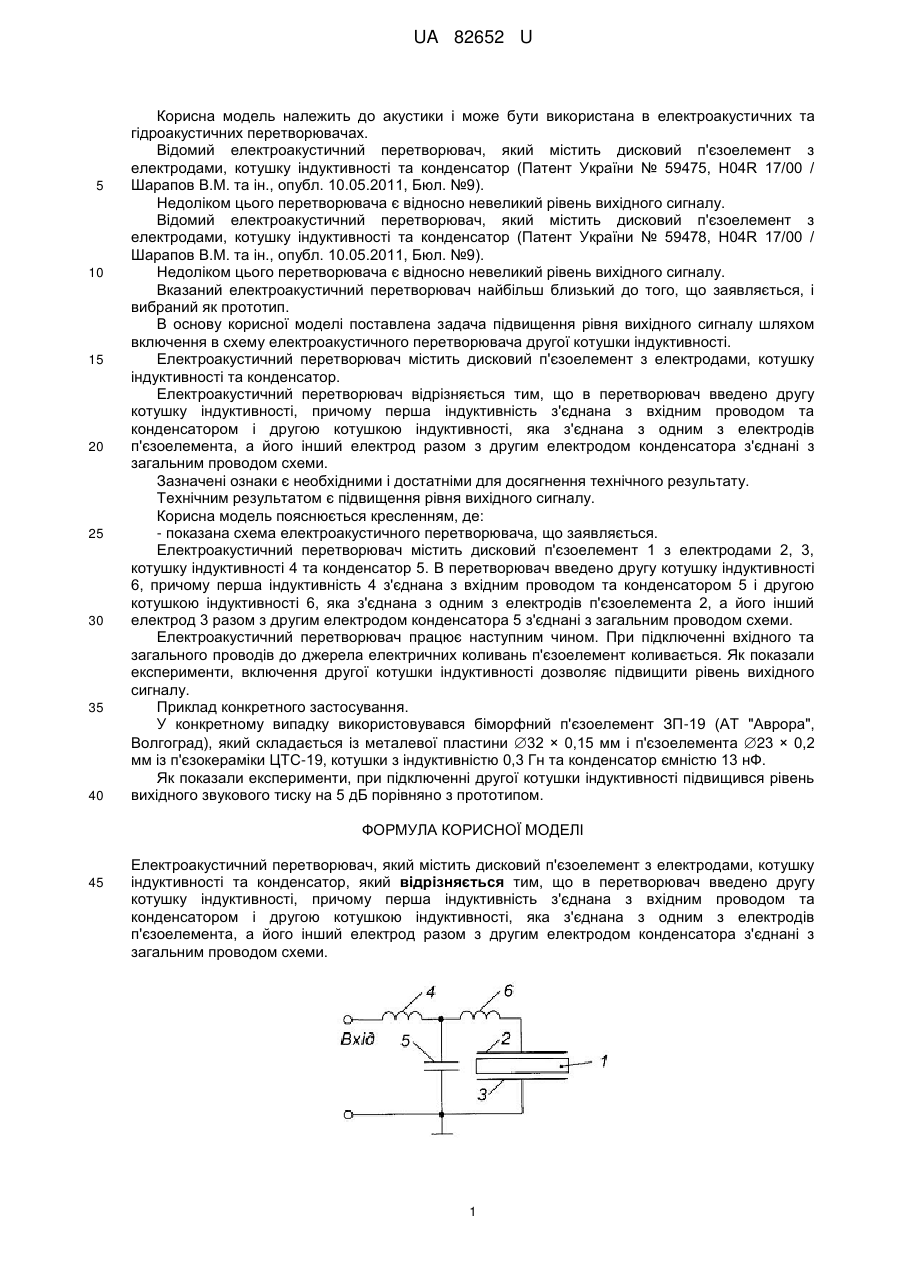

Реферат: UA 82652 U UA 82652 U 5 10 15 20 25 30 35 40 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач, який містить дисковий п'єзоелемент з електродами, котушку індуктивності та конденсатор (Патент України № 59475, H04R 17/00 / Шарапов В.М. та ін., опубл. 10.05.2011, Бюл. №9). Недоліком цього перетворювача є відносно невеликий рівень вихідного сигналу. Відомий електроакустичний перетворювач, який містить дисковий п'єзоелемент з електродами, котушку індуктивності та конденсатор (Патент України № 59478, H04R 17/00 / Шарапов В.М. та ін., опубл. 10.05.2011, Бюл. №9). Недоліком цього перетворювача є відносно невеликий рівень вихідного сигналу. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача другої котушки індуктивності. Електроакустичний перетворювач містить дисковий п'єзоелемент з електродами, котушку індуктивності та конденсатор. Електроакустичний перетворювач відрізняється тим, що в перетворювач введено другу котушку індуктивності, причому перша індуктивність з'єднана з вхідним проводом та конденсатором і другою котушкою індуктивності, яка з'єднана з одним з електродів п'єзоелемента, а його інший електрод разом з другим електродом конденсатора з'єднані з загальним проводом схеми. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де: - показана схема електроакустичного перетворювача, що заявляється. Електроакустичний перетворювач містить дисковий п'єзоелемент 1 з електродами 2, 3, котушку індуктивності 4 та конденсатор 5. В перетворювач введено другу котушку індуктивності 6, причому перша індуктивність 4 з'єднана з вхідним проводом та конденсатором 5 і другою котушкою індуктивності 6, яка з'єднана з одним з електродів п'єзоелемента 2, а його інший електрод 3 разом з другим електродом конденсатора 5 з'єднані з загальним проводом схеми. Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, включення другої котушки індуктивності дозволяє підвищити рівень вихідного сигналу. Приклад конкретного застосування. У конкретному випадку використовувався біморфний п'єзоелемент ЗП-19 (AT "Аврора", Волгоград), який складається із металевої пластини 32 × 0,15 мм і п'єзоелемента 23 × 0,2 мм із п'єзокераміки ЦТС-19, котушки з індуктивністю 0,3 Гн та конденсатор ємністю 13 нФ. Як показали експерименти, при підключенні другої котушки індуктивності підвищився рівень вихідного звукового тиску на 5 дБ порівняно з прототипом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Електроакустичний перетворювач, який містить дисковий п'єзоелемент з електродами, котушку індуктивності та конденсатор, який відрізняється тим, що в перетворювач введено другу котушку індуктивності, причому перша індуктивність з'єднана з вхідним проводом та конденсатором і другою котушкою індуктивності, яка з'єднана з одним з електродів п'єзоелемента, а його інший електрод разом з другим електродом конденсатора з'єднані з загальним проводом схеми. 1 UA 82652 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
