П’єзоелектричний трансформатор

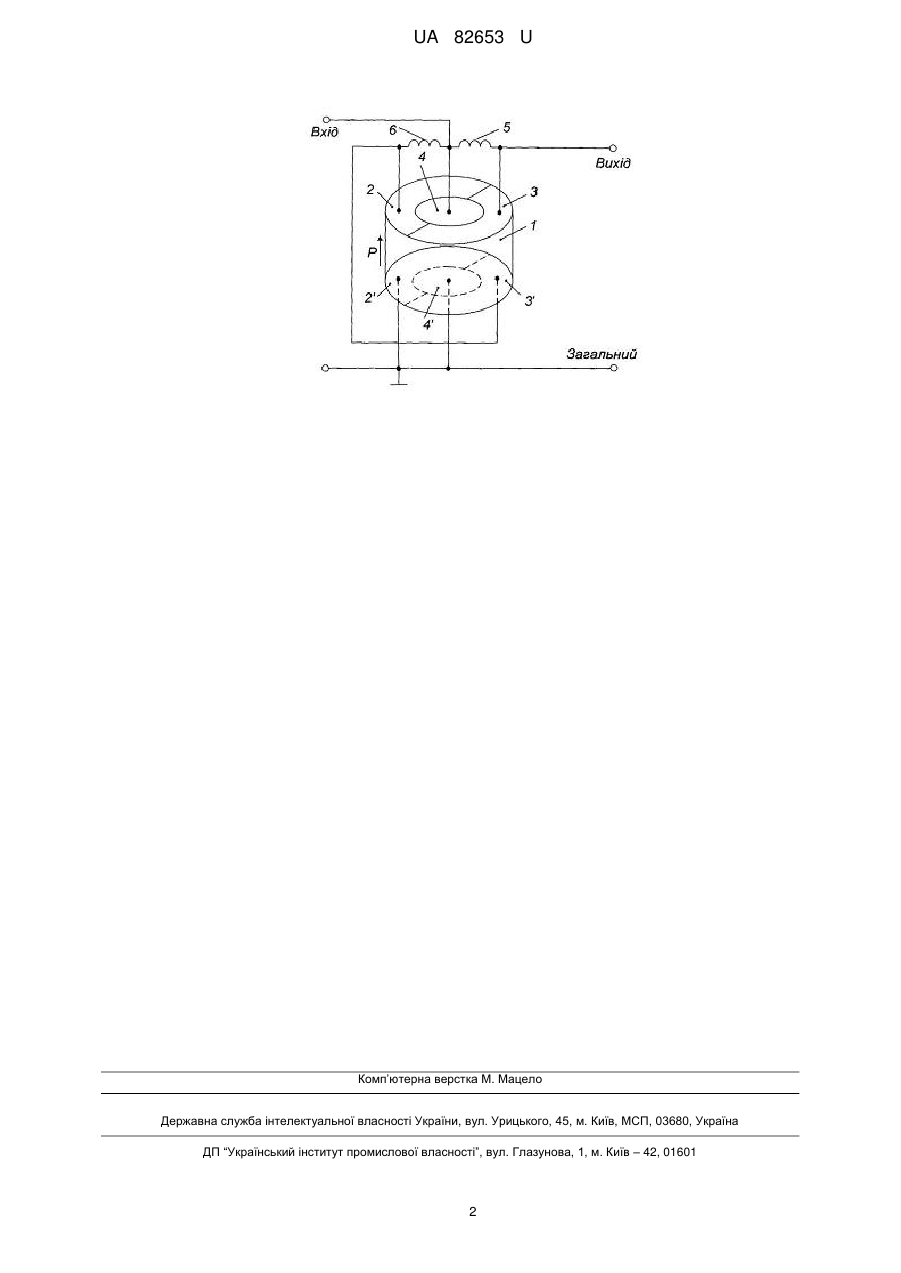

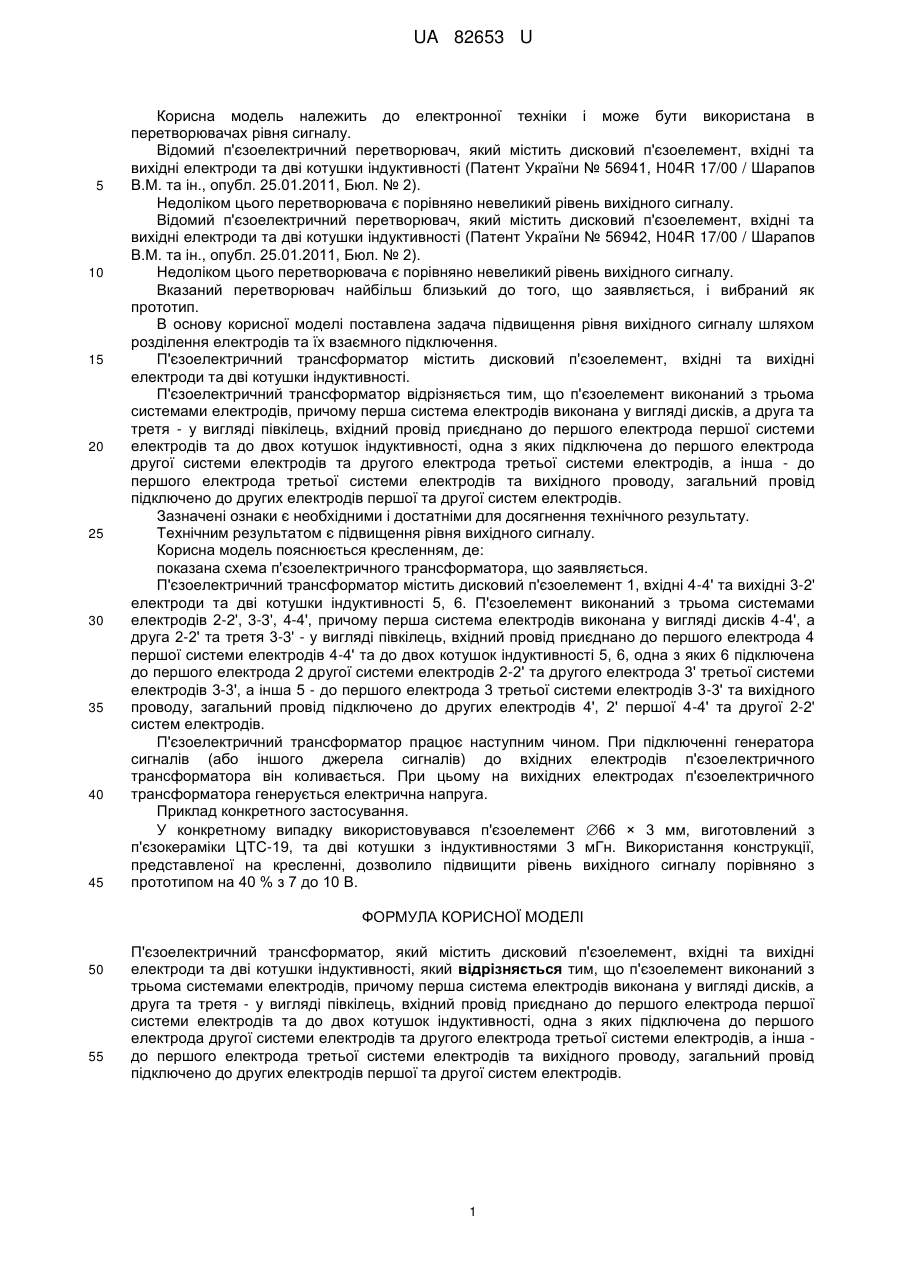

Реферат: UA 82653 U UA 82653 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електронної техніки і може бути використана в перетворювачах рівня сигналу. Відомий п'єзоелектричний перетворювач, який містить дисковий п'єзоелемент, вхідні та вихідні електроди та дві котушки індуктивності (Патент України № 56941, H04R 17/00 / Шарапов В.М. та ін., опубл. 25.01.2011, Бюл. № 2). Недоліком цього перетворювача є порівняно невеликий рівень вихідного сигналу. Відомий п'єзоелектричний перетворювач, який містить дисковий п'єзоелемент, вхідні та вихідні електроди та дві котушки індуктивності (Патент України № 56942, H04R 17/00 / Шарапов В.М. та ін., опубл. 25.01.2011, Бюл. № 2). Недоліком цього перетворювача є порівняно невеликий рівень вихідного сигналу. Вказаний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом розділення електродів та їх взаємного підключення. П'єзоелектричний трансформатор містить дисковий п'єзоелемент, вхідні та вихідні електроди та дві котушки індуктивності. П'єзоелектричний трансформатор відрізняється тим, що п'єзоелемент виконаний з трьома системами електродів, причому перша система електродів виконана у вигляді дисків, а друга та третя - у вигляді півкілець, вхідний провід приєднано до першого електрода першої системи електродів та до двох котушок індуктивності, одна з яких підключена до першого електрода другої системи електродів та другого електрода третьої системи електродів, а інша - до першого електрода третьої системи електродів та вихідного проводу, загальний провід підключено до других електродів першої та другої систем електродів. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де: показана схема п'єзоелектричного трансформатора, що заявляється. П'єзоелектричний трансформатор містить дисковий п'єзоелемент 1, вхідні 4-4' та вихідні 3-2' електроди та дві котушки індуктивності 5, 6. П'єзоелемент виконаний з трьома системами електродів 2-2', 3-3', 4-4', причому перша система електродів виконана у вигляді дисків 4-4', а друга 2-2' та третя 3-3' - у вигляді півкілець, вхідний провід приєднано до першого електрода 4 першої системи електродів 4-4' та до двох котушок індуктивності 5, 6, одна з яких 6 підключена до першого електрода 2 другої системи електродів 2-2' та другого електрода 3' третьої системи електродів 3-3', а інша 5 - до першого електрода 3 третьої системи електродів 3-3' та вихідного проводу, загальний провід підключено до других електродів 4', 2' першої 4-4' та другої 2-2' систем електродів. П'єзоелектричний трансформатор працює наступним чином. При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелемент 66 × 3 мм, виготовлений з п'єзокераміки ЦТС-19, та дві котушки з індуктивностями 3 мГн. Використання конструкції, представленої на кресленні, дозволило підвищити рівень вихідного сигналу порівняно з прототипом на 40 % з 7 до 10 В. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 П'єзоелектричний трансформатор, який містить дисковий п'єзоелемент, вхідні та вихідні електроди та дві котушки індуктивності, який відрізняється тим, що п'єзоелемент виконаний з трьома системами електродів, причому перша система електродів виконана у вигляді дисків, а друга та третя - у вигляді півкілець, вхідний провід приєднано до першого електрода першої системи електродів та до двох котушок індуктивності, одна з яких підключена до першого електрода другої системи електродів та другого електрода третьої системи електродів, а інша до першого електрода третьої системи електродів та вихідного проводу, загальний провід підключено до других електродів першої та другої систем електродів. 1 UA 82653 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
