Масажний пристрій

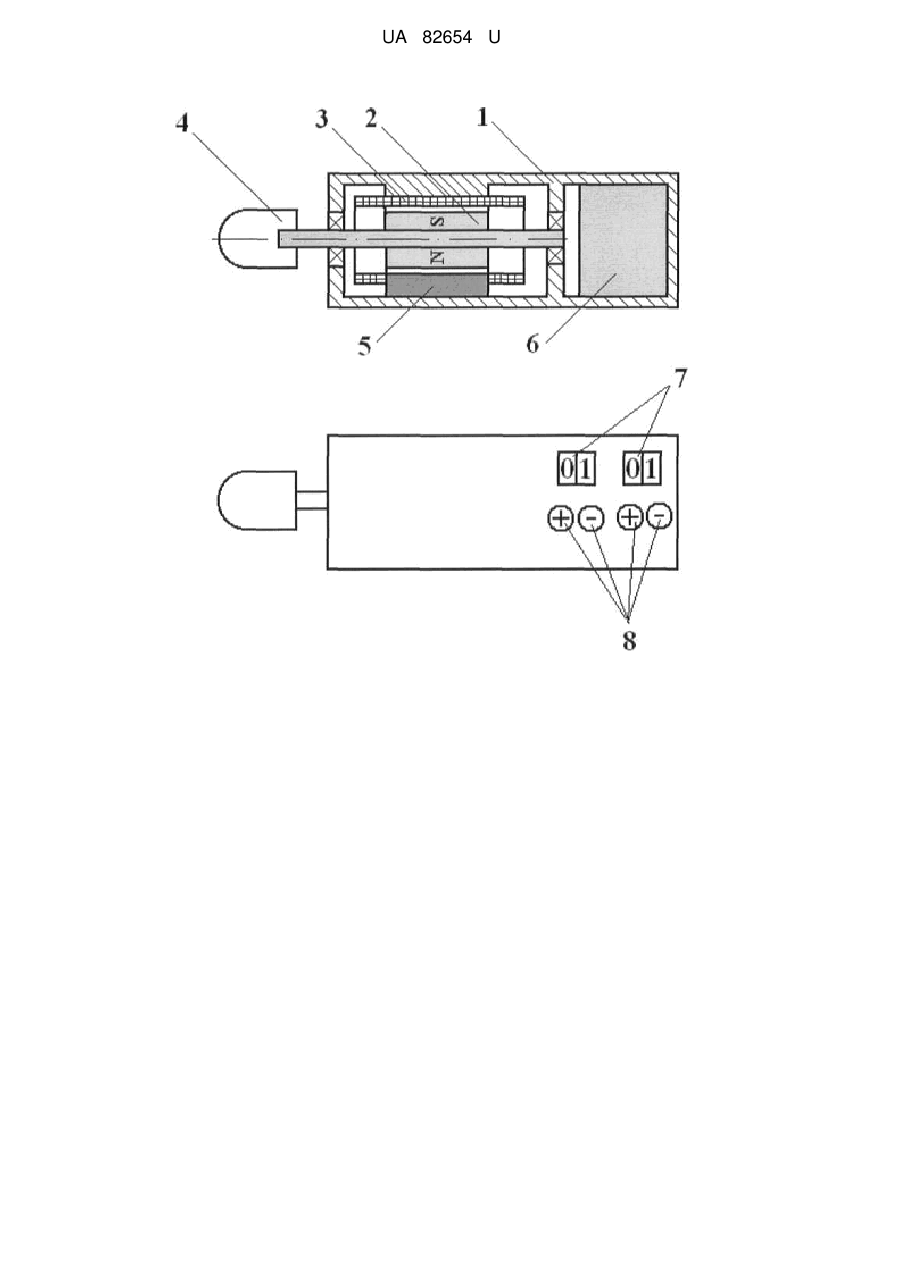

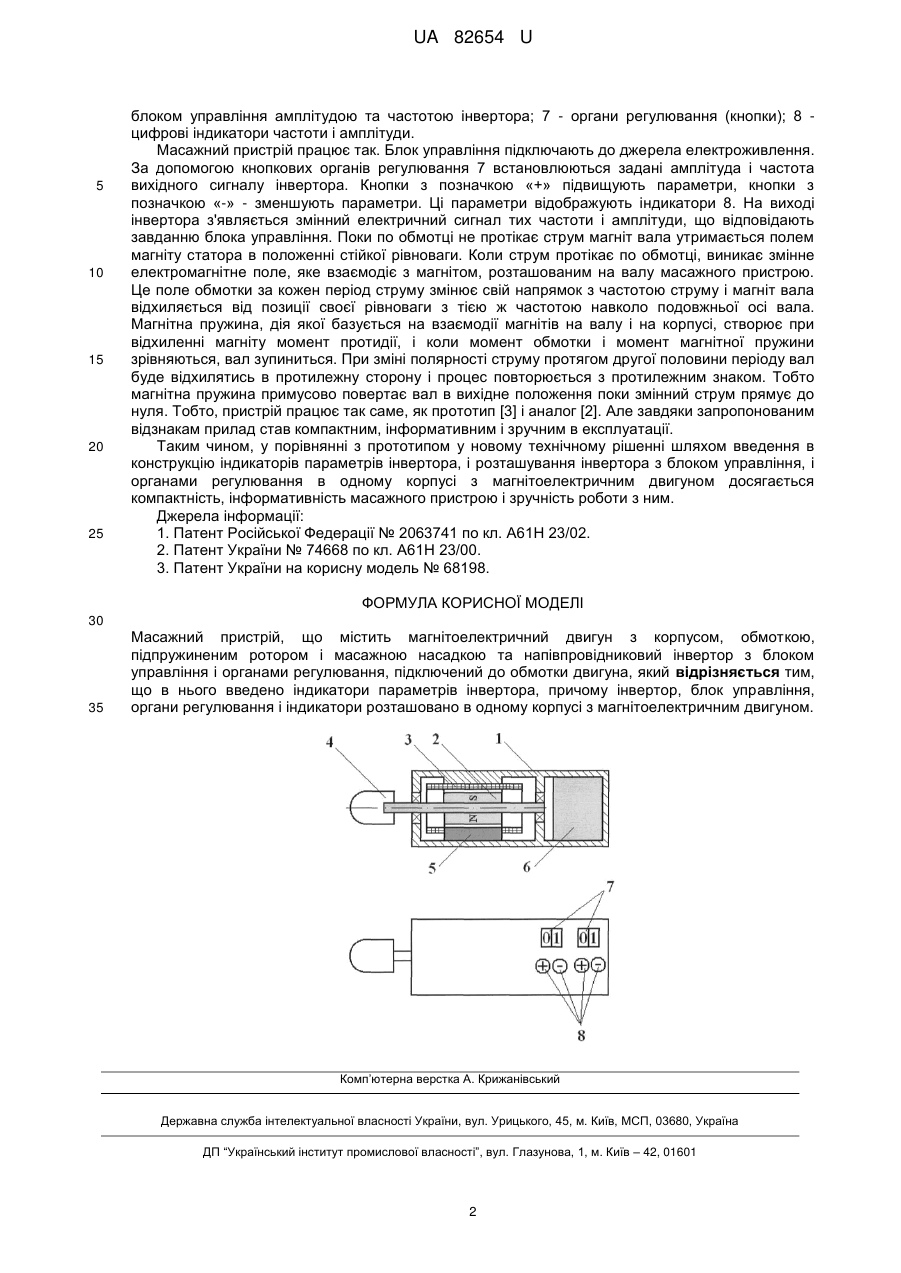

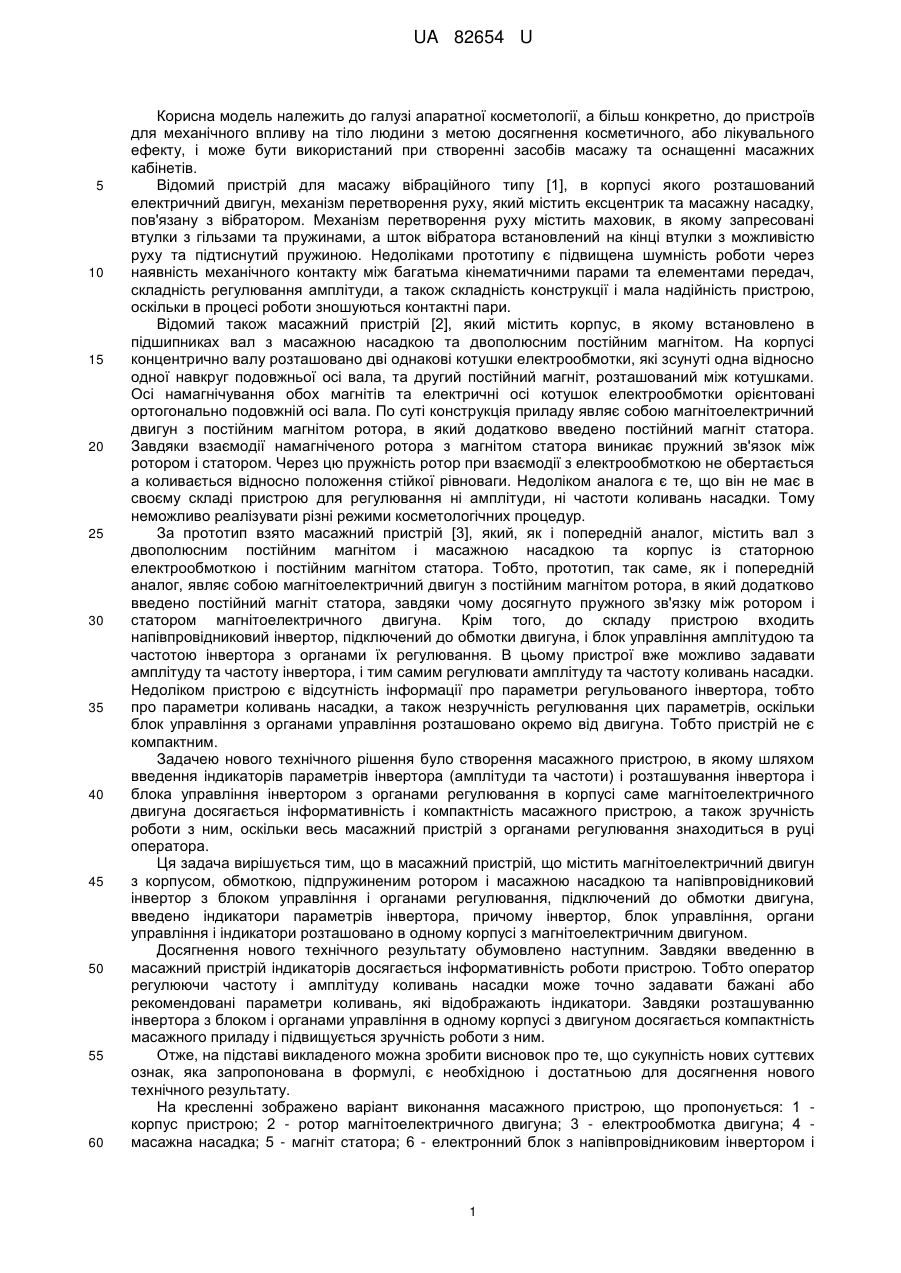

Реферат: Масажний пристрій містить магнітоелектричний двигун з корпусом, обмоткою, підпружиненим ротором і масажною насадкою та напівпровідниковий інвертор з блоком управління і органами регулювання, підключений до обмотки двигуна, індикатори параметрів інвертора. Інвертор, блок управління, органи регулювання і індикатори розташовані в одному корпусі з магнітоелектричним двигуном. UA 82654 U (54) МАСАЖНИЙ ПРИСТРІЙ UA 82654 U UA 82654 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі апаратної косметології, а більш конкретно, до пристроїв для механічного впливу на тіло людини з метою досягнення косметичного, або лікувального ефекту, і може бути використаний при створенні засобів масажу та оснащенні масажних кабінетів. Відомий пристрій для масажу вібраційного типу [1], в корпусі якого розташований електричний двигун, механізм перетворення руху, який містить ексцентрик та масажну насадку, пов'язану з вібратором. Механізм перетворення руху містить маховик, в якому запресовані втулки з гільзами та пружинами, а шток вібратора встановлений на кінці втулки з можливістю руху та підтиснутий пружиною. Недоліками прототипу є підвищена шумність роботи через наявність механічного контакту між багатьма кінематичними парами та елементами передач, складність регулювання амплітуди, а також складність конструкції і мала надійність пристрою, оскільки в процесі роботи зношуються контактні пари. Відомий також масажний пристрій [2], який містить корпус, в якому встановлено в підшипниках вал з масажною насадкою та двополюсним постійним магнітом. На корпусі концентрично валу розташовано дві однакові котушки електрообмотки, які зсунуті одна відносно одної навкруг подовжньої осі вала, та другий постійний магніт, розташований між котушками. Осі намагнічування обох магнітів та електричні осі котушок електрообмотки орієнтовані ортогонально подовжній осі вала. По суті конструкція приладу являє собою магнітоелектричний двигун з постійним магнітом ротора, в який додатково введено постійний магніт статора. Завдяки взаємодії намагніченого ротора з магнітом статора виникає пружний зв'язок між ротором і статором. Через цю пружність ротор при взаємодії з електрообмоткою не обертається а коливається відносно положення стійкої рівноваги. Недоліком аналога є те, що він не має в своєму складі пристрою для регулювання ні амплітуди, ні частоти коливань насадки. Тому неможливо реалізувати різні режими косметологічних процедур. За прототип взято масажний пристрій [3], який, як і попередній аналог, містить вал з двополюсним постійним магнітом і масажною насадкою та корпус із статорною електрообмоткою і постійним магнітом статора. Тобто, прототип, так саме, як і попередній аналог, являє собою магнітоелектричний двигун з постійним магнітом ротора, в який додатково введено постійний магніт статора, завдяки чому досягнуто пружного зв'язку між ротором і статором магнітоелектричного двигуна. Крім того, до складу пристрою входить напівпровідниковий інвертор, підключений до обмотки двигуна, і блок управління амплітудою та частотою інвертора з органами їх регулювання. В цьому пристрої вже можливо задавати амплітуду та частоту інвертора, і тим самим регулювати амплітуду та частоту коливань насадки. Недоліком пристрою є відсутність інформації про параметри регульованого інвертора, тобто про параметри коливань насадки, а також незручність регулювання цих параметрів, оскільки блок управління з органами управління розташовано окремо від двигуна. Тобто пристрій не є компактним. Задачею нового технічного рішення було створення масажного пристрою, в якому шляхом введення індикаторів параметрів інвертора (амплітуди та частоти) і розташування інвертора і блока управління інвертором з органами регулювання в корпусі саме магнітоелектричного двигуна досягається інформативність і компактність масажного пристрою, а також зручність роботи з ним, оскільки весь масажний пристрій з органами регулювання знаходиться в руці оператора. Ця задача вирішується тим, що в масажний пристрій, що містить магнітоелектричний двигун з корпусом, обмоткою, підпружиненим ротором і масажною насадкою та напівпровідниковий інвертор з блоком управління і органами регулювання, підключений до обмотки двигуна, введено індикатори параметрів інвертора, причому інвертор, блок управління, органи управління і індикатори розташовано в одному корпусі з магнітоелектричним двигуном. Досягнення нового технічного результату обумовлено наступним. Завдяки введенню в масажний пристрій індикаторів досягається інформативність роботи пристрою. Тобто оператор регулюючи частоту і амплітуду коливань насадки може точно задавати бажані або рекомендовані параметри коливань, які відображають індикатори. Завдяки розташуванню інвертора з блоком і органами управління в одному корпусі з двигуном досягається компактність масажного приладу і підвищується зручність роботи з ним. Отже, на підставі викладеного можна зробити висновок про те, що сукупність нових суттєвих ознак, яка запропонована в формулі, є необхідною і достатньою для досягнення нового технічного результату. На кресленні зображено варіант виконання масажного пристрою, що пропонується: 1 корпус пристрою; 2 - ротор магнітоелектричного двигуна; 3 - електрообмотка двигуна; 4 масажна насадка; 5 - магніт статора; 6 - електронний блок з напівпровідниковим інвертором і 1 UA 82654 U 5 10 15 20 25 блоком управління амплітудою та частотою інвертора; 7 - органи регулювання (кнопки); 8 цифрові індикатори частоти і амплітуди. Масажний пристрій працює так. Блок управління підключають до джерела електроживлення. За допомогою кнопкових органів регулювання 7 встановлюються задані амплітуда і частота вихідного сигналу інвертора. Кнопки з позначкою «+» підвищують параметри, кнопки з позначкою «-» - зменшують параметри. Ці параметри відображують індикатори 8. На виході інвертора з'являється змінний електричний сигнал тих частоти і амплітуди, що відповідають завданню блока управління. Поки по обмотці не протікає струм магніт вала утримається полем магніту статора в положенні стійкої рівноваги. Коли струм протікає по обмотці, виникає змінне електромагнітне поле, яке взаємодіє з магнітом, розташованим на валу масажного пристрою. Це поле обмотки за кожен період струму змінює свій напрямок з частотою струму і магніт вала відхиляється від позиції своєї рівноваги з тією ж частотою навколо подовжньої осі вала. Магнітна пружина, дія якої базується на взаємодії магнітів на валу і на корпусі, створює при відхиленні магніту момент протидії, і коли момент обмотки і момент магнітної пружини зрівняються, вал зупиниться. При зміні полярності струму протягом другої половини періоду вал буде відхилятись в протилежну сторону і процес повторюється з протилежним знаком. Тобто магнітна пружина примусово повертає вал в вихідне положення поки змінний струм прямує до нуля. Тобто, пристрій працює так саме, як прототип [3] і аналог [2]. Але завдяки запропонованим відзнакам прилад став компактним, інформативним і зручним в експлуатації. Таким чином, у порівнянні з прототипом у новому технічному рішенні шляхом введення в конструкцію індикаторів параметрів інвертора, і розташування інвертора з блоком управління, і органами регулювання в одному корпусі з магнітоелектричним двигуном досягається компактність, інформативність масажного пристрою і зручність роботи з ним. Джерела інформації: 1. Патент Російської Федерації № 2063741 по кл. А61Н 23/02. 2. Патент України № 74668 по кл. А61Н 23/00. 3. Патент України на корисну модель № 68198. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Масажний пристрій, що містить магнітоелектричний двигун з корпусом, обмоткою, підпружиненим ротором і масажною насадкою та напівпровідниковий інвертор з блоком управління і органами регулювання, підключений до обмотки двигуна, який відрізняється тим, що в нього введено індикатори параметрів інвертора, причому інвертор, блок управління, органи регулювання і індикатори розташовано в одному корпусі з магнітоелектричним двигуном. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
