Пристрій для очищення поверхонь виробів

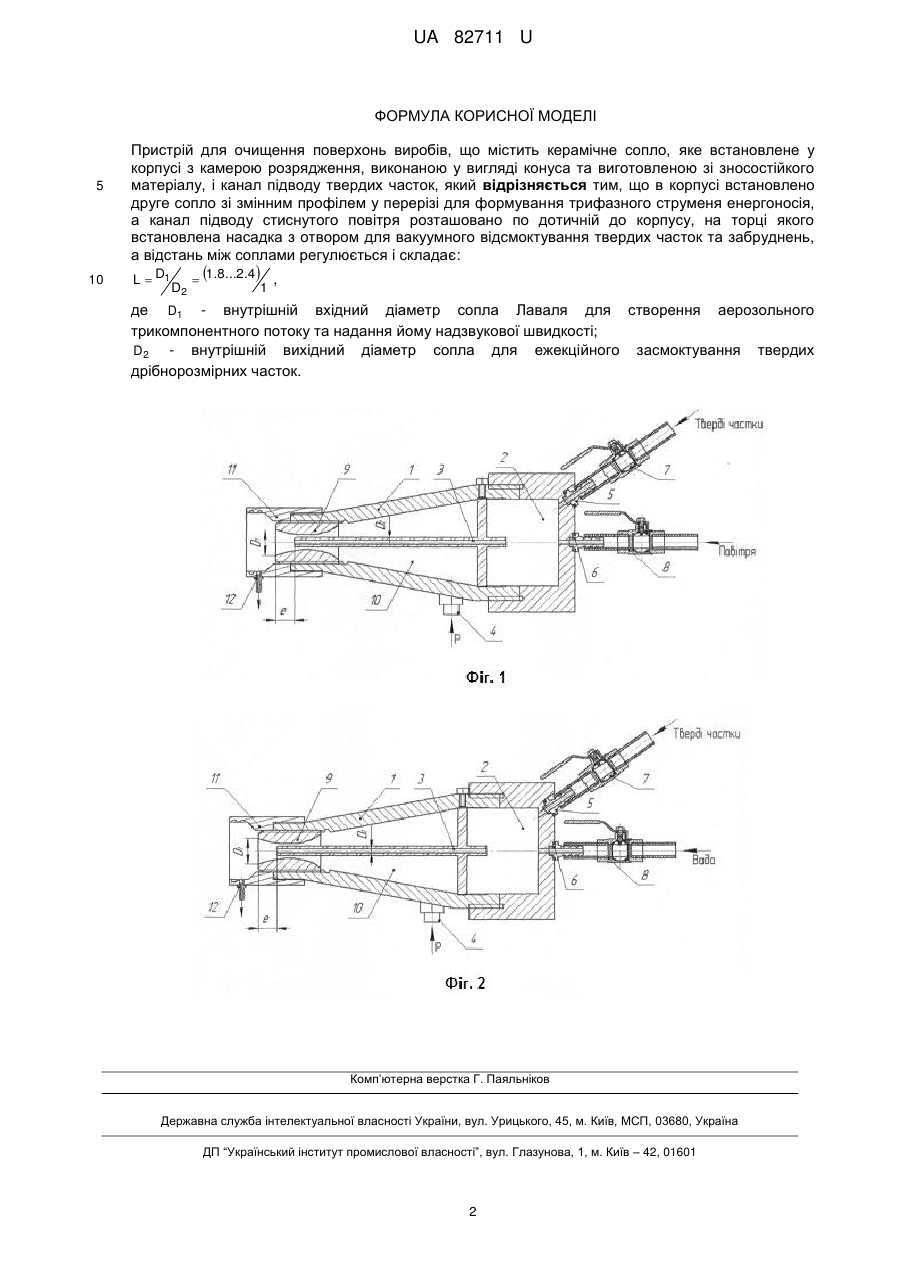

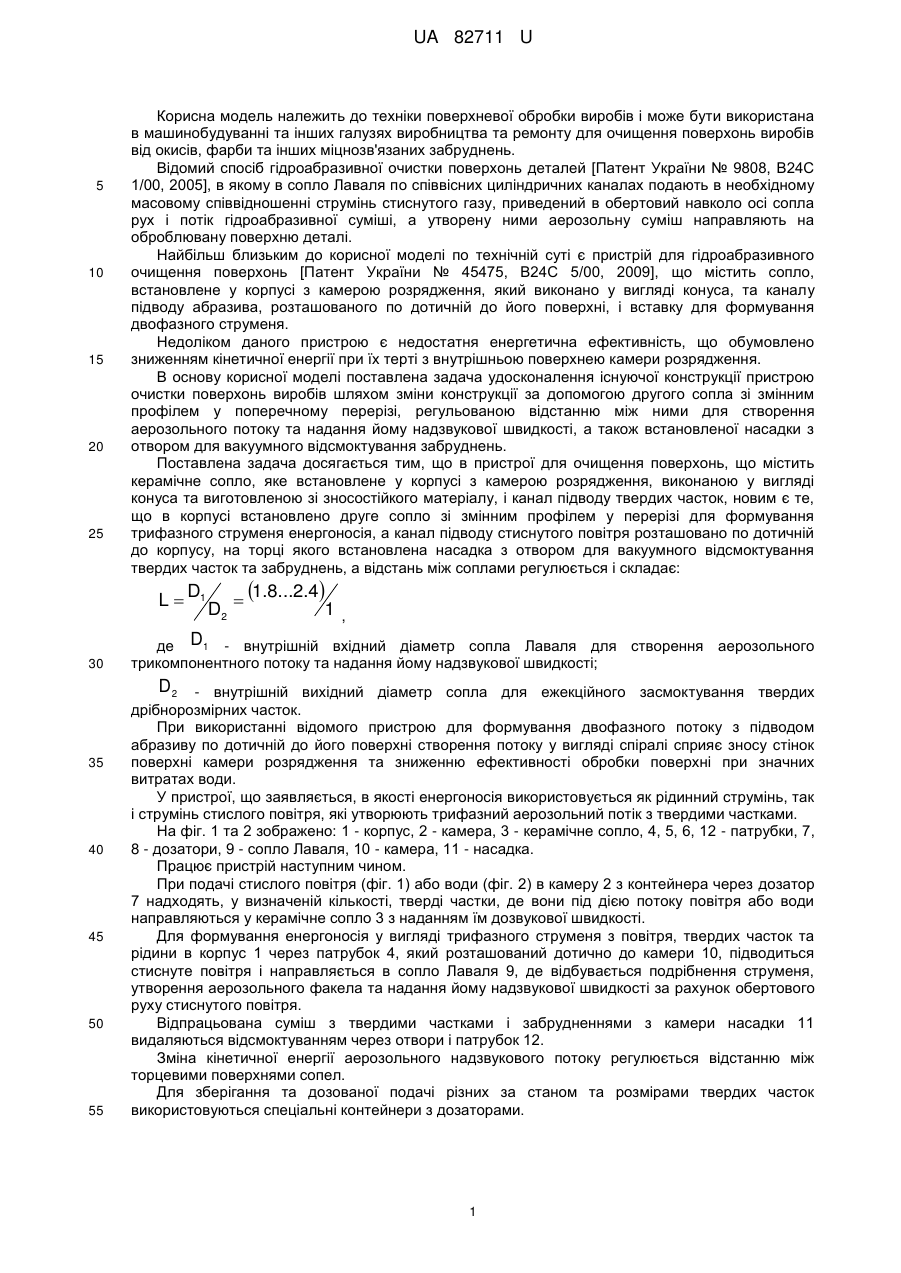

Реферат: UA 82711 U UA 82711 U 5 10 15 20 25 Корисна модель належить до техніки поверхневої обробки виробів і може бути використана в машинобудуванні та інших галузях виробництва та ремонту для очищення поверхонь виробів від окисів, фарби та інших міцнозв'язаних забруднень. Відомий спосіб гідроабразивної очистки поверхонь деталей [Патент України № 9808, В24С 1/00, 2005], в якому в сопло Лаваля по співвісних циліндричних каналах подають в необхідному масовому співвідношенні струмінь стиснутого газу, приведений в обертовий навколо осі сопла рух і потік гідроабразивної суміші, а утворену ними аерозольну суміш направляють на оброблювану поверхню деталі. Найбільш близьким до корисної моделі по технічній суті є пристрій для гідроабразивного очищення поверхонь [Патент України № 45475, В24С 5/00, 2009], що містить сопло, встановлене у корпусі з камерою розрядження, який виконано у вигляді конуса, та каналу підводу абразива, розташованого по дотичній до його поверхні, і вставку для формування двофазного струменя. Недоліком даного пристрою є недостатня енергетична ефективність, що обумовлено зниженням кінетичної енергії при їх терті з внутрішньою поверхнею камери розрядження. В основу корисної моделі поставлена задача удосконалення існуючої конструкції пристрою очистки поверхонь виробів шляхом зміни конструкції за допомогою другого сопла зі змінним профілем у поперечному перерізі, регульованою відстанню між ними для створення аерозольного потоку та надання йому надзвукової швидкості, а також встановленої насадки з отвором для вакуумного відсмоктування забруднень. Поставлена задача досягається тим, що в пристрої для очищення поверхонь, що містить керамічне сопло, яке встановлене у корпусі з камерою розрядження, виконаною у вигляді конуса та виготовленою зі зносостійкого матеріалу, і канал підводу твердих часток, новим є те, що в корпусі встановлено друге сопло зі змінним профілем у перерізі для формування трифазного струменя енергоносія, а канал підводу стиснутого повітря розташовано по дотичній до корпусу, на торці якого встановлена насадка з отвором для вакуумного відсмоктування твердих часток та забруднень, а відстань між соплами регулюється і складає: L  D1 30 D2  1.8...2.4 1, де D1 - внутрішній вхідний діаметр сопла Лаваля для створення аерозольного трикомпонентного потоку та надання йому надзвукової швидкості; D 2 - внутрішній вихідний діаметр сопла для ежекційного засмоктування твердих 35 40 45 50 55 дрібнорозмірних часток. При використанні відомого пристрою для формування двофазного потоку з підводом абразиву по дотичній до його поверхні створення потоку у вигляді спіралі сприяє зносу стінок поверхні камери розрядження та зниженню ефективності обробки поверхні при значних витратах води. У пристрої, що заявляється, в якості енергоносія використовується як рідинний струмінь, так і струмінь стислого повітря, які утворюють трифазний аерозольний потік з твердими частками. На фіг. 1 та 2 зображено: 1 - корпус, 2 - камера, 3 - керамічне сопло, 4, 5, 6, 12 - патрубки, 7, 8 - дозатори, 9 - сопло Лаваля, 10 - камера, 11 - насадка. Працює пристрій наступним чином. При подачі стислого повітря (фіг. 1) або води (фіг. 2) в камеру 2 з контейнера через дозатор 7 надходять, у визначеній кількості, тверді частки, де вони під дією потоку повітря або води направляються у керамічне сопло 3 з наданням їм дозвукової швидкості. Для формування енергоносія у вигляді трифазного струменя з повітря, твердих часток та рідини в корпус 1 через патрубок 4, який розташований дотично до камери 10, підводиться стиснуте повітря і направляється в сопло Лаваля 9, де відбувається подрібнення струменя, утворення аерозольного факела та надання йому надзвукової швидкості за рахунок обертового руху стиснутого повітря. Відпрацьована суміш з твердими частками і забрудненнями з камери насадки 11 видаляються відсмоктуванням через отвори і патрубок 12. Зміна кінетичної енергії аерозольного надзвукового потоку регулюється відстанню між торцевими поверхнями сопел. Для зберігання та дозованої подачі різних за станом та розмірами твердих часток використовуються спеціальні контейнери з дозаторами. 1 UA 82711 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для очищення поверхонь виробів, що містить керамічне сопло, яке встановлене у корпусі з камерою розрядження, виконаною у вигляді конуса та виготовленою зі зносостійкого матеріалу, і канал підводу твердих часток, який відрізняється тим, що в корпусі встановлено друге сопло зі змінним профілем у перерізі для формування трифазного струменя енергоносія, а канал підводу стиснутого повітря розташовано по дотичній до корпусу, на торці якого встановлена насадка з отвором для вакуумного відсмоктування твердих часток та забруднень, а відстань між соплами регулюється і складає: L  D1 D2  1.8...2.4 , 1 де D1 - внутрішній вхідний діаметр сопла Лаваля для створення аерозольного трикомпонентного потоку та надання йому надзвукової швидкості; D2 - внутрішній вихідний діаметр сопла для ежекційного засмоктування твердих дрібнорозмірних часток. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
