Установка для паяння алюмінієвих деталей

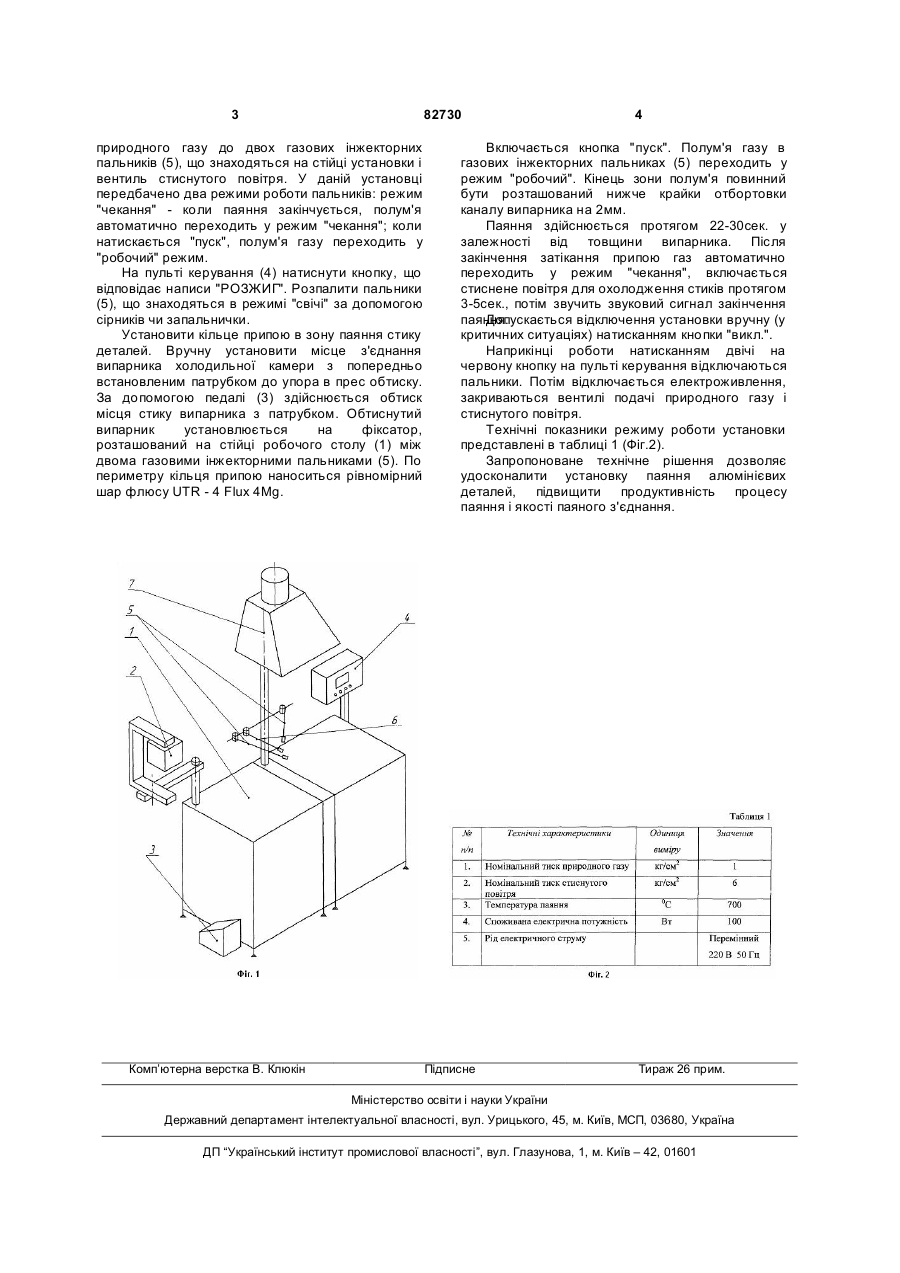

Установка для паяння алюмінієвих деталей, що складається з робочого столу, двох газоповітряних інжекторних паяльників, трубопроводів для подачі газового середовища, яка відрізняється тим, що установка додатково містить закріплений на столі прес пневматичний, з’єднаний з пневморозподільною системою та панеллю керування пресом, на столі розташований пульт керування, а інжекторні паяльники та патрубок, з’єданий з газорозподільною системою, розміщені на стійці, прикріпленій до робочого столу. (19) (21) a200605721 (22) 25.05.2006 (24) 12.05.2008 (46) 12.05.2008, Бюл.№ 9, 2008 р. (72) ЛАНДИК ВАЛЕНТИН ІВАНОВИЧ, UA, СТАШЕНКО ВІКТОР МИКОЛАЙОВИЧ, UA, СТАШЕНКО РОМАН ВІКТОРОВИЧ, UA, ПАВЛЮК ВОЛОДИМИР МИХАЙЛОВИЧ, UA (73) АКЦІОНЕРНЕ ТОВАРИСТВО "НОРД", UA (56) US 3853637, 10.12.1974 US 4655385, 07.04.1987 SU 893428, 30.12.1981 RU 2101146 C1, 10.01.1998 3 82730 природного газу до двох газових інжекторних пальників (5), що знаходяться на стійці установки і вентиль стиснутого повітря. У даній установці передбачено два режими роботи пальників: режим "чекання" - коли паяння закінчується, полум'я автоматично переходить у режим "чекання"; коли натискається "пуск", полум'я газу переходить у "робочий" режим. На пульті керування (4) натиснути кнопку, що відповідає написи "РОЗЖИГ". Розпалити пальники (5), що знаходяться в режимі "свічі" за допомогою сірників чи запальнички. Установити кільце припою в зону паяння стику деталей. Вручну установити місце з'єднання випарника холодильної камери з попередньо встановленим патрубком до упора в прес обтиску. За допомогою педалі (3) здійснюється обтиск місця стику випарника з патрубком. Обтиснутий випарник установлюється на фіксатор, розташований на стійці робочого столу (1) між двома газовими інжекторними пальниками (5). По периметру кільця припою наноситься рівномірний шар флюсу UTR - 4 Flux 4Mg. Комп’ютерна верстка В. Клюкін 4 Включається кнопка "пуск". Полум'я газу в газових інжекторних пальниках (5) переходить у режим "робочий". Кінець зони полум'я повинний бути розташований нижче крайки отбортовки каналу випарника на 2мм. Паяння здійснюється протягом 22-30сек. у залежності від товщини випарника. Після закінчення затікання припою газ автоматично переходить у режим "чекання", включається стиснене повітря для охолодження стиків протягом 3-5сек., потім звучить звуковий сигнал закінчення паяння. Допускається відключення установки вручну (у критичних ситуаціях) натисканням кнопки "викл.". Наприкінці роботи натисканням двічі на червону кнопку на пульті керування відключаються пальники. Потім відключається електроживлення, закриваються вентилі подачі природного газу і стиснутого повітря. Технічні показники режиму роботи установки представлені в таблиці 1 (Фіг.2). Запропоноване технічне рішення дозволяє удосконалити установку паяння алюмінієвих деталей, підвищити продуктивність процесу паяння і якості паяного з'єднання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
