Вхідний пристрій газотурбінного двигуна

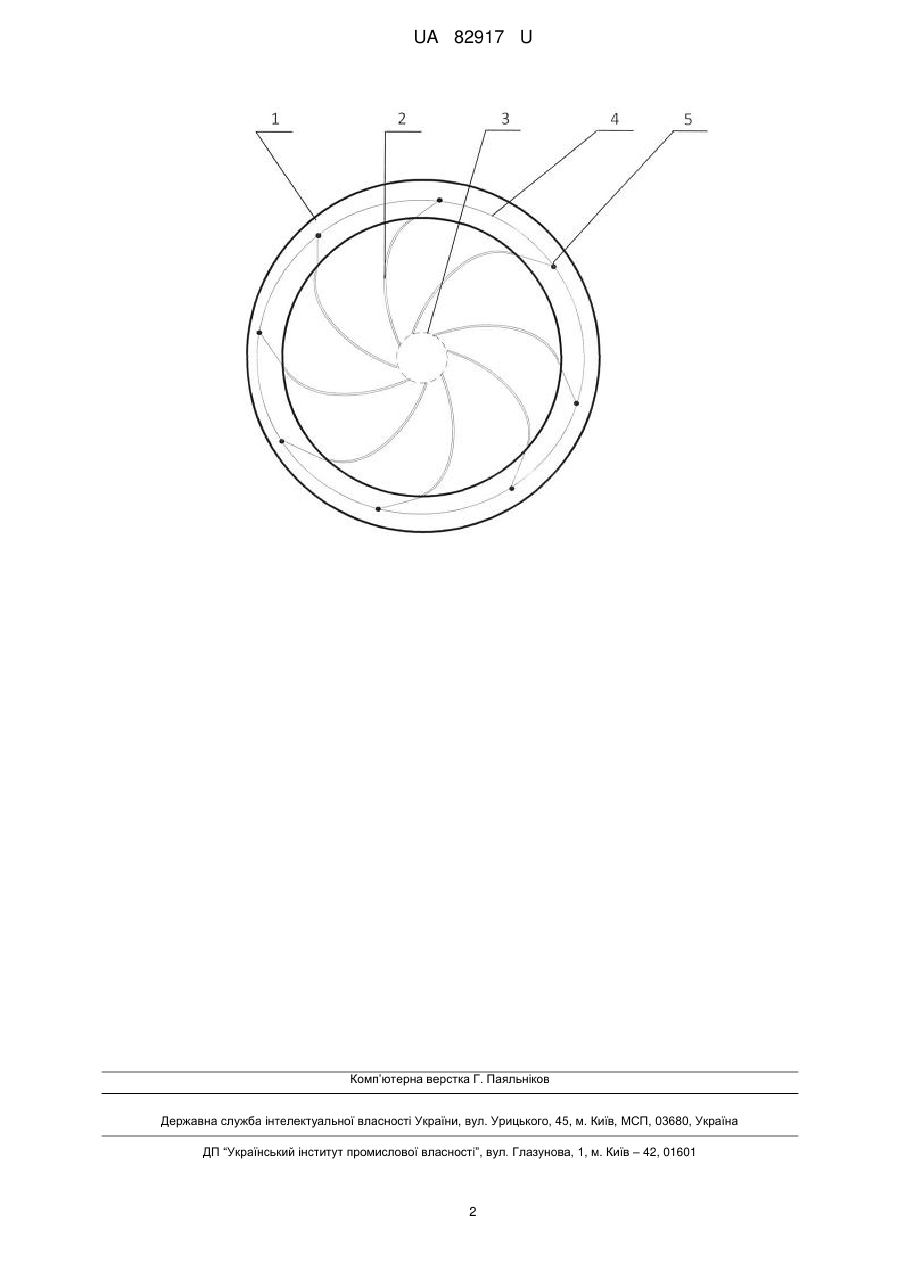

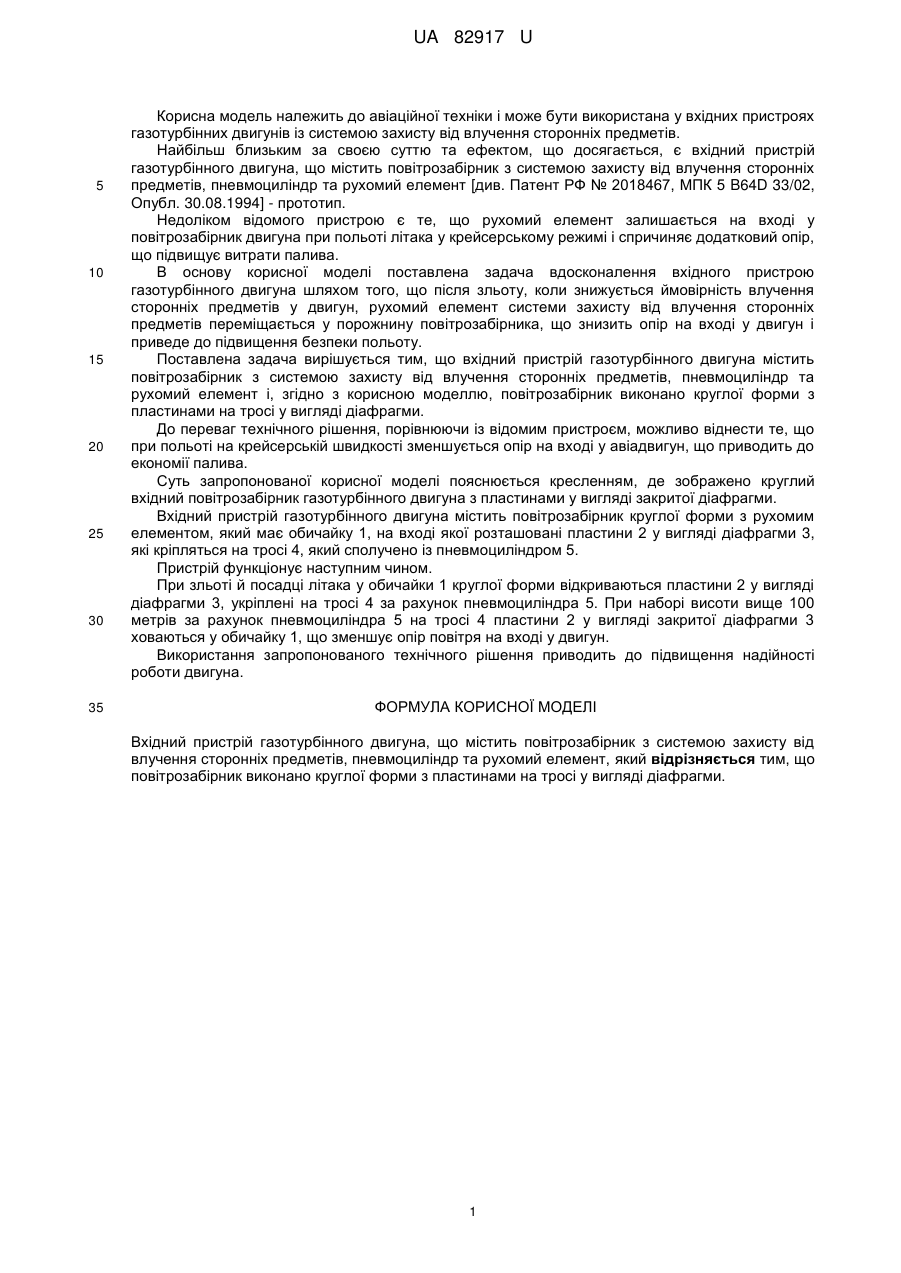

Реферат: Вхідний пристрій газотурбінного двигуна містить повітрозабірник з системою захисту від влучення сторонніх предметів, пневмоціліндр та рухомий елемент. Повітрозабірник виконано круглої форми з пластинами на тросі у вигляді діафрагми. UA 82917 U (54) ВХІДНИЙ ПРИСТРІЙ ГАЗОТУРБІННОГО ДВИГУНА UA 82917 U UA 82917 U 5 10 15 20 25 30 35 Корисна модель належить до авіаційної техніки і може бути використана у вхідних пристроях газотурбінних двигунів із системою захисту від влучення сторонніх предметів. Найбільш близьким за своєю суттю та ефектом, що досягається, є вхідний пристрій газотурбінного двигуна, що містить повітрозабірник з системою захисту від влучення сторонніх предметів, пневмоциліндр та рухомий елемент [див. Патент РФ № 2018467, МПК 5 B64D 33/02, Опубл. 30.08.1994] - прототип. Недоліком відомого пристрою є те, що рухомий елемент залишається на вході у повітрозабірник двигуна при польоті літака у крейсерському режимі і спричиняє додатковий опір, що підвищує витрати палива. В основу корисної моделі поставлена задача вдосконалення вхідного пристрою газотурбінного двигуна шляхом того, що після зльоту, коли знижується ймовірність влучення сторонніх предметів у двигун, рухомий елемент системи захисту від влучення сторонніх предметів переміщається у порожнину повітрозабірника, що знизить опір на вході у двигун і приведе до підвищення безпеки польоту. Поставлена задача вирішується тим, що вхідний пристрій газотурбінного двигуна містить повітрозабірник з системою захисту від влучення сторонніх предметів, пневмоциліндр та рухомий елемент і, згідно з корисною моделлю, повітрозабірник виконано круглої форми з пластинами на тросі у вигляді діафрагми. До переваг технічного рішення, порівнюючи із відомим пристроєм, можливо віднести те, що при польоті на крейсерській швидкості зменшується опір на вході у авіадвигун, що приводить до економії палива. Суть запропонованої корисної моделі пояснюється кресленням, де зображено круглий вхідний повітрозабірник газотурбінного двигуна з пластинами у вигляді закритої діафрагми. Вхідний пристрій газотурбінного двигуна містить повітрозабірник круглої форми з рухомим елементом, який має обичайку 1, на вході якої розташовані пластини 2 у вигляді діафрагми 3, які кріпляться на тросі 4, який сполучено із пневмоциліндром 5. Пристрій функціонує наступним чином. При зльоті й посадці літака у обичайки 1 круглої форми відкриваються пластини 2 у вигляді діафрагми 3, укріплені на тросі 4 за рахунок пневмоциліндра 5. При наборі висоти вище 100 метрів за рахунок пневмоциліндра 5 на тросі 4 пластини 2 у вигляді закритої діафрагми 3 ховаються у обичайку 1, що зменшує опір повітря на вході у двигун. Використання запропонованого технічного рішення приводить до підвищення надійності роботи двигуна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вхідний пристрій газотурбінного двигуна, що містить повітрозабірник з системою захисту від влучення сторонніх предметів, пневмоциліндр та рухомий елемент, який відрізняється тим, що повітрозабірник виконано круглої форми з пластинами на тросі у вигляді діафрагми. 1 UA 82917 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
