Сталева портальна рама змінної жорсткості, попередньо напружена затяжкою у ригелі

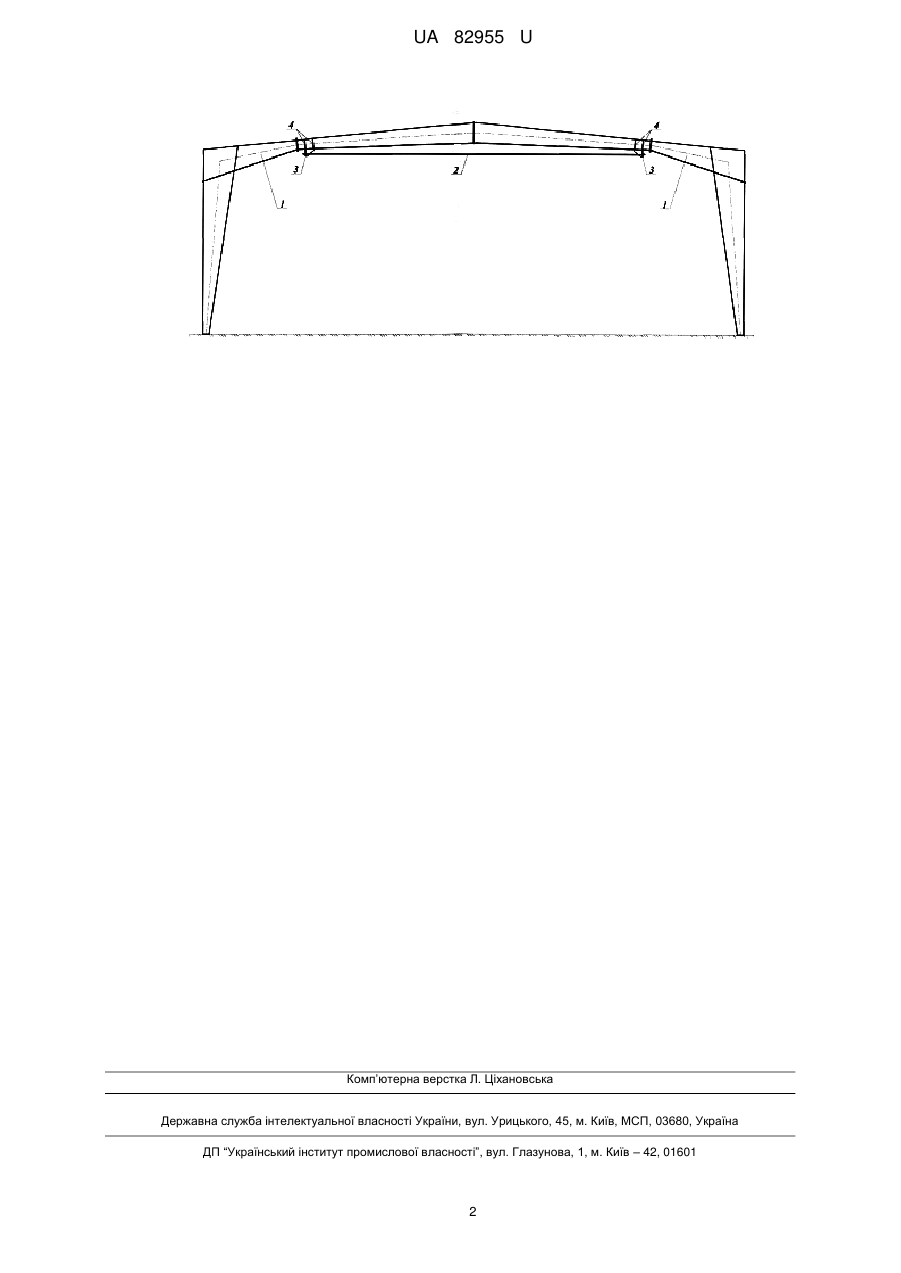

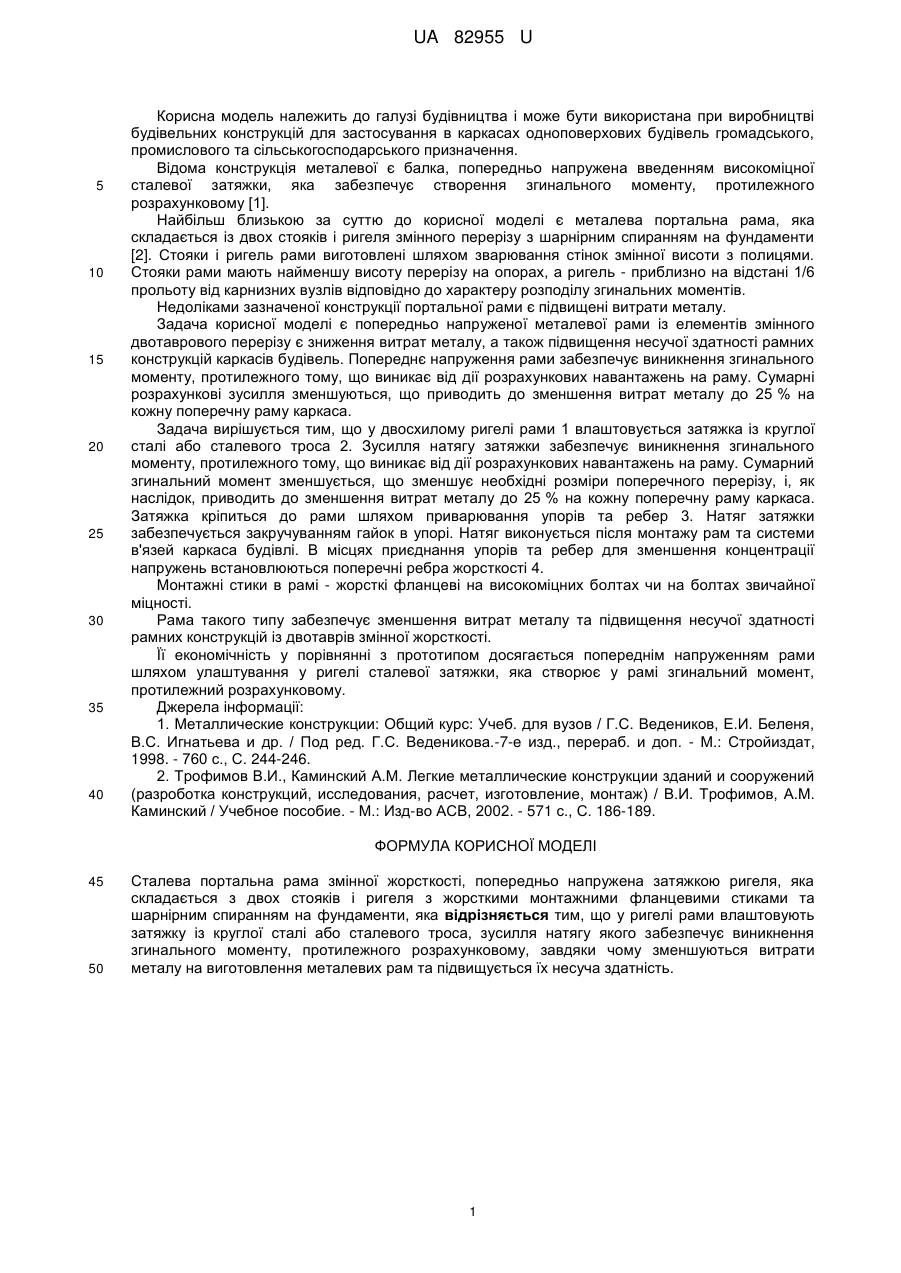

Реферат: Сталева портальна рама змінної жорсткості, попередньо напружена затяжкою ригеля складається з двох стояків і ригеля з жорсткими монтажними фланцевими стиками та шарнірним спиранням на фундаменти. У ригелі рами влаштовують затяжку із круглої сталі або сталевого троса, зусилля натягу якого забезпечує виникнення згинального моменту, протилежного розрахунковому, завдяки чому зменшуються витрати металу на виготовлення металевих рам та підвищується їх несуча здатність. UA 82955 U (54) СТАЛЕВА ПОРТАЛЬНА РАМА ЗМІННОЇ ЖОРСТКОСТІ, ПОПЕРЕДНЬО НАПРУЖЕНА ЗАТЯЖКОЮ У РИГЕЛІ UA 82955 U UA 82955 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана при виробництві будівельних конструкцій для застосування в каркасах одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Відома конструкція металевої є балка, попередньо напружена введенням високоміцної сталевої затяжки, яка забезпечує створення згинального моменту, протилежного розрахунковому [1]. Найбільш близькою за суттю до корисної моделі є металева портальна рама, яка складається із двох стояків і ригеля змінного перерізу з шарнірним спиранням на фундаменти [2]. Стояки і ригель рами виготовлені шляхом зварювання стінок змінної висоти з полицями. Стояки рами мають найменшу висоту перерізу на опорах, а ригель - приблизно на відстані 1/6 прольоту від карнизних вузлів відповідно до характеру розподілу згинальних моментів. Недоліками зазначеної конструкції портальної рами є підвищені витрати металу. Задача корисної моделі є попередньо напруженої металевої рами із елементів змінного двотаврового перерізу є зниження витрат металу, а також підвищення несучої здатності рамних конструкцій каркасів будівель. Попереднє напруження рами забезпечує виникнення згинального моменту, протилежного тому, що виникає від дії розрахункових навантажень на раму. Сумарні розрахункові зусилля зменшуються, що приводить до зменшення витрат металу до 25 % на кожну поперечну раму каркаса. Задача вирішується тим, що у двосхилому ригелі рами 1 влаштовується затяжка із круглої сталі або сталевого троса 2. Зусилля натягу затяжки забезпечує виникнення згинального моменту, протилежного тому, що виникає від дії розрахункових навантажень на раму. Сумарний згинальний момент зменшується, що зменшує необхідні розміри поперечного перерізу, і, як наслідок, приводить до зменшення витрат металу до 25 % на кожну поперечну раму каркаса. Затяжка кріпиться до рами шляхом приварювання упорів та ребер 3. Натяг затяжки забезпечується закручуванням гайок в упорі. Натяг виконується після монтажу рам та системи в'язей каркаса будівлі. В місцях приєднання упорів та ребер для зменшення концентрації напружень встановлюються поперечні ребра жорсткості 4. Монтажні стики в рамі - жорсткі фланцеві на високоміцних болтах чи на болтах звичайної міцності. Рама такого типу забезпечує зменшення витрат металу та підвищення несучої здатності рамних конструкцій із двотаврів змінної жорсткості. Її економічність у порівнянні з прототипом досягається попереднім напруженням рами шляхом улаштування у ригелі сталевої затяжки, яка створює у рамі згинальний момент, протилежний розрахунковому. Джерела інформації: 1. Металлические конструкции: Общий курс: Учеб. для вузов / Г.С. Ведеников, Е.И. Беленя, B.C. Игнатьева и др. / Под ред. Г.С. Веденикова.-7-е изд., перераб. и доп. - М.: Стройиздат, 1998. - 760 с., С. 244-246. 2. Трофимов В.И., Каминский A.M. Легкие металлические конструкции зданий и сооружений (разроботка конструкций, исследования, расчет, изготовление, монтаж) / В.И. Трофимов, A.M. Каминский / Учебное пособие. - М.: Изд-во АСВ, 2002. - 571 с., С. 186-189. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Сталева портальна рама змінної жорсткості, попередньо напружена затяжкою ригеля, яка складається з двох стояків і ригеля з жорсткими монтажними фланцевими стиками та шарнірним спиранням на фундаменти, яка відрізняється тим, що у ригелі рами влаштовують затяжку із круглої сталі або сталевого троса, зусилля натягу якого забезпечує виникнення згинального моменту, протилежного розрахунковому, завдяки чому зменшуються витрати металу на виготовлення металевих рам та підвищується їх несуча здатність. 1 UA 82955 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
