Попередньо напружена рама із двотаврів змінної жорсткості з гнучкою стінкою

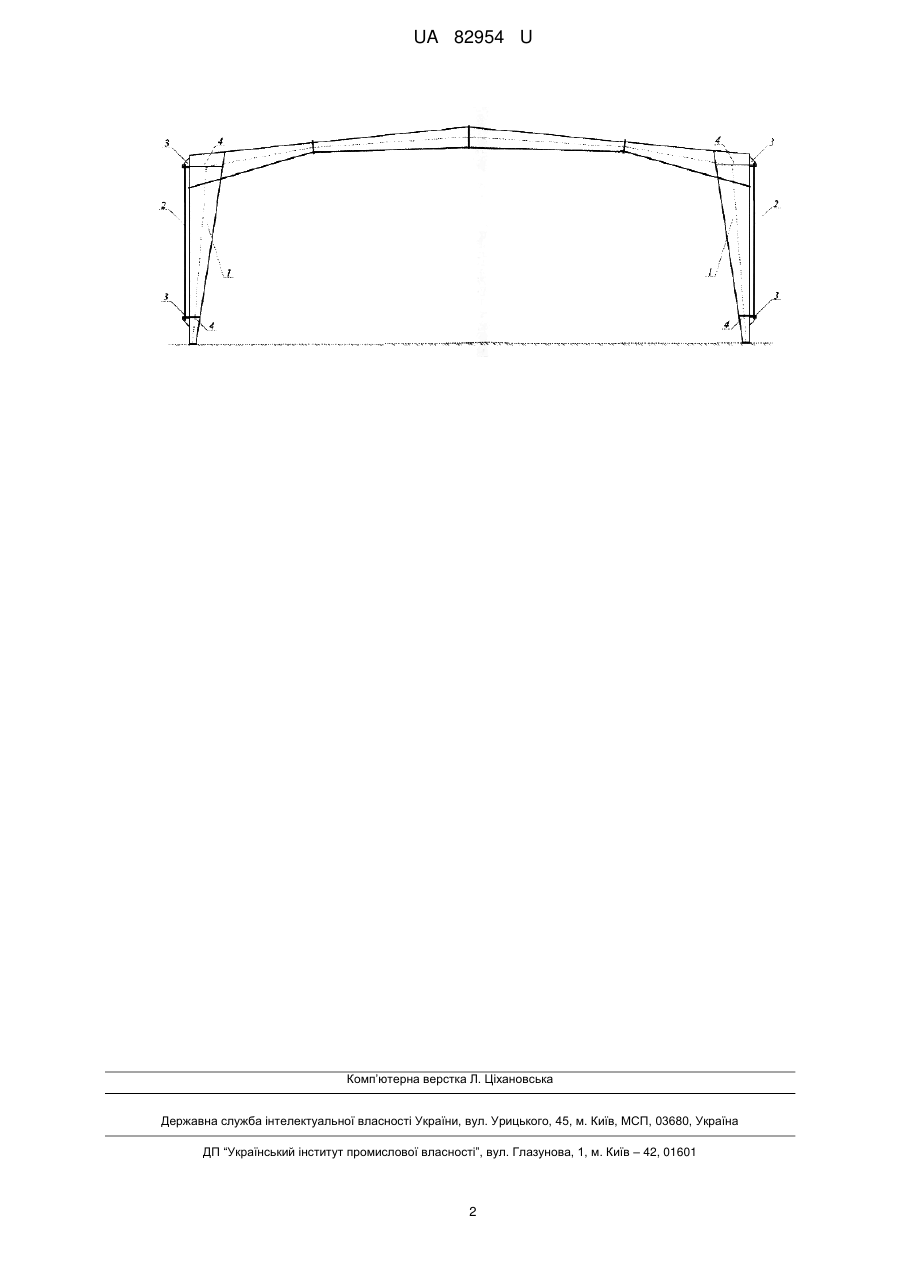

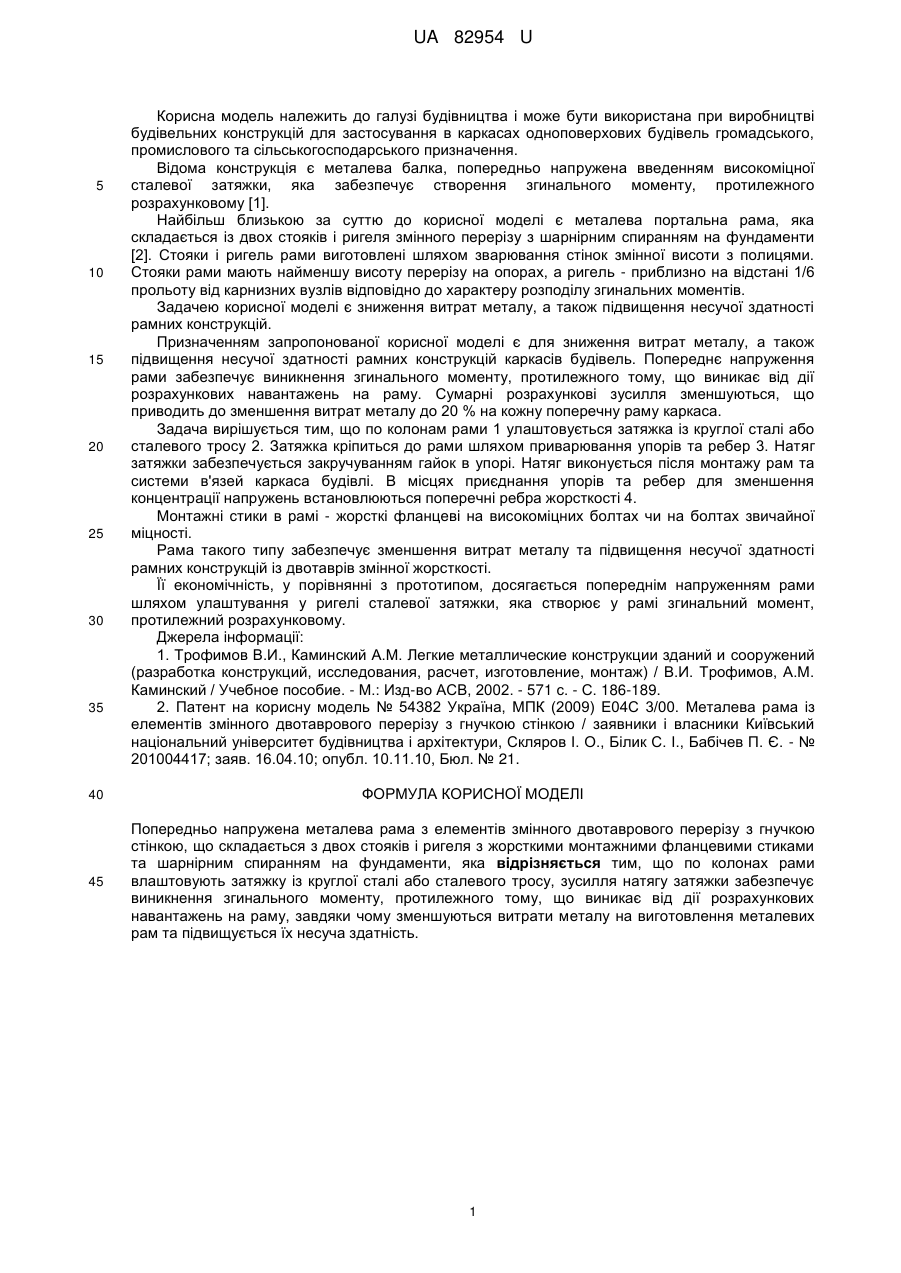

Реферат: Попередньо напружена металева рама з елементів змінного двотаврового перерізу з гнучкою стінкою складається з двох стояків і ригеля з жорсткими монтажними фланцевими стиками та шарнірним спиранням на фундаменти. По колонах рами влаштовують затяжку із круглої сталі або сталевого тросу, зусилля натягу затяжки забезпечує виникнення згинального моменту, протилежного тому, що виникає від дії розрахункових навантажень на раму, завдяки чому зменшуються витрати металу на виготовлення металевих рам та підвищується їх несуча здатність. UA 82954 U (12) UA 82954 U UA 82954 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана при виробництві будівельних конструкцій для застосування в каркасах одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Відома конструкція є металева балка, попередньо напружена введенням високоміцної сталевої затяжки, яка забезпечує створення згинального моменту, протилежного розрахунковому [1]. Найбільш близькою за суттю до корисної моделі є металева портальна рама, яка складається із двох стояків і ригеля змінного перерізу з шарнірним спиранням на фундаменти [2]. Стояки і ригель рами виготовлені шляхом зварювання стінок змінної висоти з полицями. Стояки рами мають найменшу висоту перерізу на опорах, а ригель - приблизно на відстані 1/6 прольоту від карнизних вузлів відповідно до характеру розподілу згинальних моментів. Задачею корисної моделі є зниження витрат металу, а також підвищення несучої здатності рамних конструкцій. Призначенням запропонованої корисної моделі є для зниження витрат металу, а також підвищення несучої здатності рамних конструкцій каркасів будівель. Попереднє напруження рами забезпечує виникнення згинального моменту, протилежного тому, що виникає від дії розрахункових навантажень на раму. Сумарні розрахункові зусилля зменшуються, що приводить до зменшення витрат металу до 20 % на кожну поперечну раму каркаса. Задача вирішується тим, що по колонам рами 1 улаштовується затяжка із круглої сталі або сталевого тросу 2. Затяжка кріпиться до рами шляхом приварювання упорів та ребер 3. Натяг затяжки забезпечується закручуванням гайок в упорі. Натяг виконується після монтажу рам та системи в'язей каркаса будівлі. В місцях приєднання упорів та ребер для зменшення концентрації напружень встановлюються поперечні ребра жорсткості 4. Монтажні стики в рамі - жорсткі фланцеві на високоміцних болтах чи на болтах звичайної міцності. Рама такого типу забезпечує зменшення витрат металу та підвищення несучої здатності рамних конструкцій із двотаврів змінної жорсткості. Її економічність, у порівнянні з прототипом, досягається попереднім напруженням рами шляхом улаштування у ригелі сталевої затяжки, яка створює у рамі згинальний момент, протилежний розрахунковому. Джерела інформації: 1. Трофимов В.И., Каминский A.M. Легкие металлические конструкции зданий и сооружений (разработка конструкций, исследования, расчет, изготовление, монтаж) / В.И. Трофимов, A.M. Каминский / Учебное пособие. - М.: Изд-во АСВ, 2002. - 571 с. - С. 186-189. 2. Патент на корисну модель № 54382 Україна, МПК (2009) Е04С 3/00. Металева рама із елементів змінного двотаврового перерізу з гнучкою стінкою / заявники і власники Київський національний університет будівництва і архітектури, Скляров І. О., Білик С. І., Бабічев П. Є. - № 201004417; заяв. 16.04.10; опубл. 10.11.10, Бюл. № 21. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Попередньо напружена металева рама з елементів змінного двотаврового перерізу з гнучкою стінкою, що складається з двох стояків і ригеля з жорсткими монтажними фланцевими стиками та шарнірним спиранням на фундаменти, яка відрізняється тим, що по колонах рами влаштовують затяжку із круглої сталі або сталевого тросу, зусилля натягу затяжки забезпечує виникнення згинального моменту, протилежного тому, що виникає від дії розрахункових навантажень на раму, завдяки чому зменшуються витрати металу на виготовлення металевих рам та підвищується їх несуча здатність. 1 UA 82954 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
