Очисник вороху коренеплодів

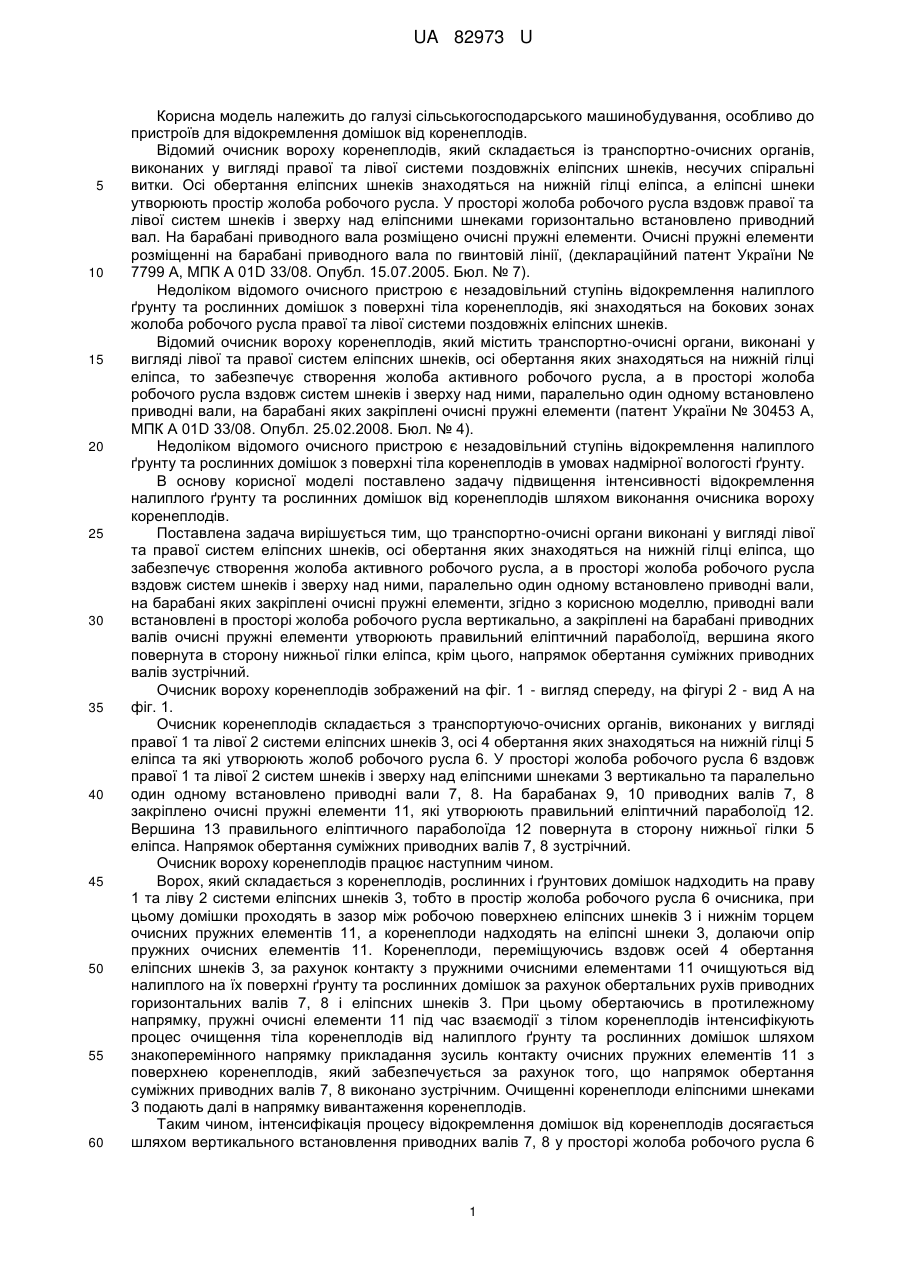

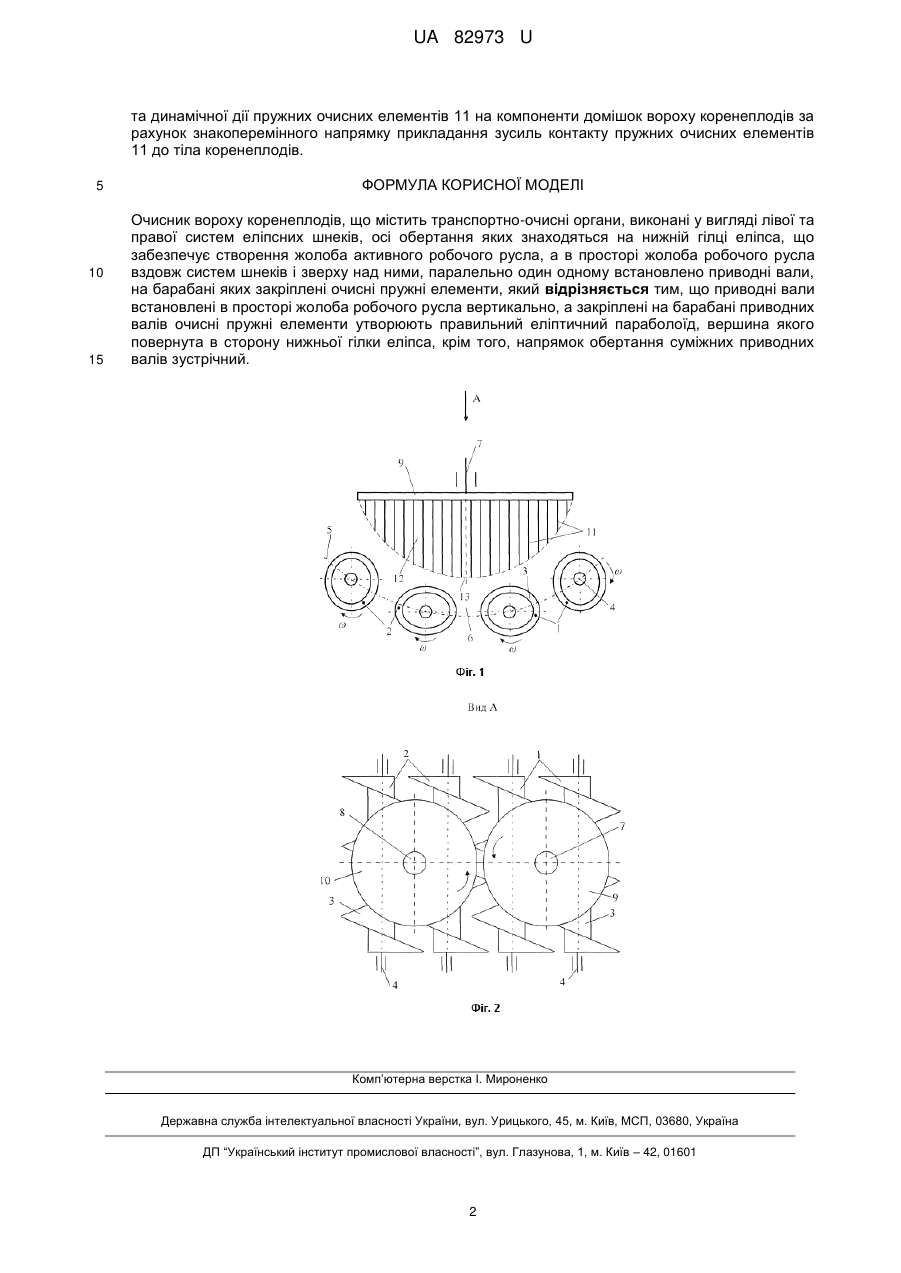

Реферат: Очисник вороху коренеплодів містить транспортно-очисні органи, виконані у вигляді лівої та правої систем еліпсних шнеків, приводні вали, на барабані яких закріплені очисні пружні елементи. Приводні вали встановлені в просторі жолоба робочого русла вертикально, а закріплені на барабані приводних валів очисні пружні елементи утворюють правильний еліптичний параболоїд, а напрямок обертання суміжних приводних валів зустрічний. UA 82973 U (54) ОЧИСНИК ВОРОХУ КОРЕНЕПЛОДІВ UA 82973 U UA 82973 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, особливо до пристроїв для відокремлення домішок від коренеплодів. Відомий очисник вороху коренеплодів, який складається із транспортно-очисних органів, виконаних у вигляді правої та лівої системи поздовжніх еліпсних шнеків, несучих спіральні витки. Осі обертання еліпсних шнеків знаходяться на нижній гілці еліпса, а еліпсні шнеки утворюють простір жолоба робочого русла. У просторі жолоба робочого русла вздовж правої та лівої систем шнеків і зверху над еліпсними шнеками горизонтально встановлено приводний вал. На барабані приводного вала розміщено очисні пружні елементи. Очисні пружні елементи розміщенні на барабані приводного вала по гвинтовій лінії, (деклараційний патент України № 7799 А, МПК А 01D 33/08. Опубл. 15.07.2005. Бюл. № 7). Недоліком відомого очисного пристрою є незадовільний ступінь відокремлення налиплого ґрунту та рослинних домішок з поверхні тіла коренеплодів, які знаходяться на бокових зонах жолоба робочого русла правої та лівої системи поздовжніх еліпсних шнеків. Відомий очисник вороху коренеплодів, який містить транспортно-очисні органи, виконані у вигляді лівої та правої систем еліпсних шнеків, осі обертання яких знаходяться на нижній гілці еліпса, то забезпечує створення жолоба активного робочого русла, а в просторі жолоба робочого русла вздовж систем шнеків і зверху над ними, паралельно один одному встановлено приводні вали, на барабані яких закріплені очисні пружні елементи (патент України № 30453 А, МПК А 01D 33/08. Опубл. 25.02.2008. Бюл. № 4). Недоліком відомого очисного пристрою є незадовільний ступінь відокремлення налиплого ґрунту та рослинних домішок з поверхні тіла коренеплодів в умовах надмірної вологості ґрунту. В основу корисної моделі поставлено задачу підвищення інтенсивності відокремлення налиплого ґрунту та рослинних домішок від коренеплодів шляхом виконання очисника вороху коренеплодів. Поставлена задача вирішується тим, що транспортно-очисні органи виконані у вигляді лівої та правої систем еліпсних шнеків, осі обертання яких знаходяться на нижній гілці еліпса, що забезпечує створення жолоба активного робочого русла, а в просторі жолоба робочого русла вздовж систем шнеків і зверху над ними, паралельно один одному встановлено приводні вали, на барабані яких закріплені очисні пружні елементи, згідно з корисною моделлю, приводні вали встановлені в просторі жолоба робочого русла вертикально, а закріплені на барабані приводних валів очисні пружні елементи утворюють правильний еліптичний параболоїд, вершина якого повернута в сторону нижньої гілки еліпса, крім цього, напрямок обертання суміжних приводних валів зустрічний. Очисник вороху коренеплодів зображений на фіг. 1 - вигляд спереду, на фігурі 2 - вид А на фіг. 1. Очисник коренеплодів складається з транспортуючо-очисних органів, виконаних у вигляді правої 1 та лівої 2 системи еліпсних шнеків 3, осі 4 обертання яких знаходяться на нижній гілці 5 еліпса та які утворюють жолоб робочого русла 6. У просторі жолоба робочого русла 6 вздовж правої 1 та лівої 2 систем шнеків і зверху над еліпсними шнеками 3 вертикально та паралельно один одному встановлено приводні вали 7, 8. На барабанах 9, 10 приводних валів 7, 8 закріплено очисні пружні елементи 11, які утворюють правильний еліптичний параболоїд 12. Вершина 13 правильного еліптичного параболоїда 12 повернута в сторону нижньої гілки 5 еліпса. Напрямок обертання суміжних приводних валів 7, 8 зустрічний. Очисник вороху коренеплодів працює наступним чином. Ворох, який складається з коренеплодів, рослинних і ґрунтових домішок надходить на праву 1 та ліву 2 системи еліпсних шнеків 3, тобто в простір жолоба робочого русла 6 очисника, при цьому домішки проходять в зазор між робочою поверхнею еліпсних шнеків 3 і нижнім торцем очисних пружних елементів 11, а коренеплоди надходять на еліпсні шнеки 3, долаючи опір пружних очисних елементів 11. Коренеплоди, переміщуючись вздовж осей 4 обертання еліпсних шнеків 3, за рахунок контакту з пружними очисними елементами 11 очищуються від налиплого на їх поверхні ґрунту та рослинних домішок за рахунок обертальних рухів приводних горизонтальних валів 7, 8 і еліпсних шнеків 3. При цьому обертаючись в протилежному напрямку, пружні очисні елементи 11 під час взаємодії з тілом коренеплодів інтенсифікують процес очищення тіла коренеплодів від налиплого ґрунту та рослинних домішок шляхом знакоперемінного напрямку прикладання зусиль контакту очисних пружних елементів 11 з поверхнею коренеплодів, який забезпечується за рахунок того, що напрямок обертання суміжних приводних валів 7, 8 виконано зустрічним. Очищенні коренеплоди еліпсними шнеками 3 подають далі в напрямку вивантаження коренеплодів. Таким чином, інтенсифікація процесу відокремлення домішок від коренеплодів досягається шляхом вертикального встановлення приводних валів 7, 8 у просторі жолоба робочого русла 6 1 UA 82973 U та динамічної дії пружних очисних елементів 11 на компоненти домішок вороху коренеплодів за рахунок знакоперемінного напрямку прикладання зусиль контакту пружних очисних елементів 11 до тіла коренеплодів. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Очисник вороху коренеплодів, що містить транспортно-очисні органи, виконані у вигляді лівої та правої систем еліпсних шнеків, осі обертання яких знаходяться на нижній гілці еліпса, що забезпечує створення жолоба активного робочого русла, а в просторі жолоба робочого русла вздовж систем шнеків і зверху над ними, паралельно один одному встановлено приводні вали, на барабані яких закріплені очисні пружні елементи, який відрізняється тим, що приводні вали встановлені в просторі жолоба робочого русла вертикально, а закріплені на барабані приводних валів очисні пружні елементи утворюють правильний еліптичний параболоїд, вершина якого повернута в сторону нижньої гілки еліпса, крім того, напрямок обертання суміжних приводних валів зустрічний. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
