Тренажер для самозарядного пристрою метальної дії

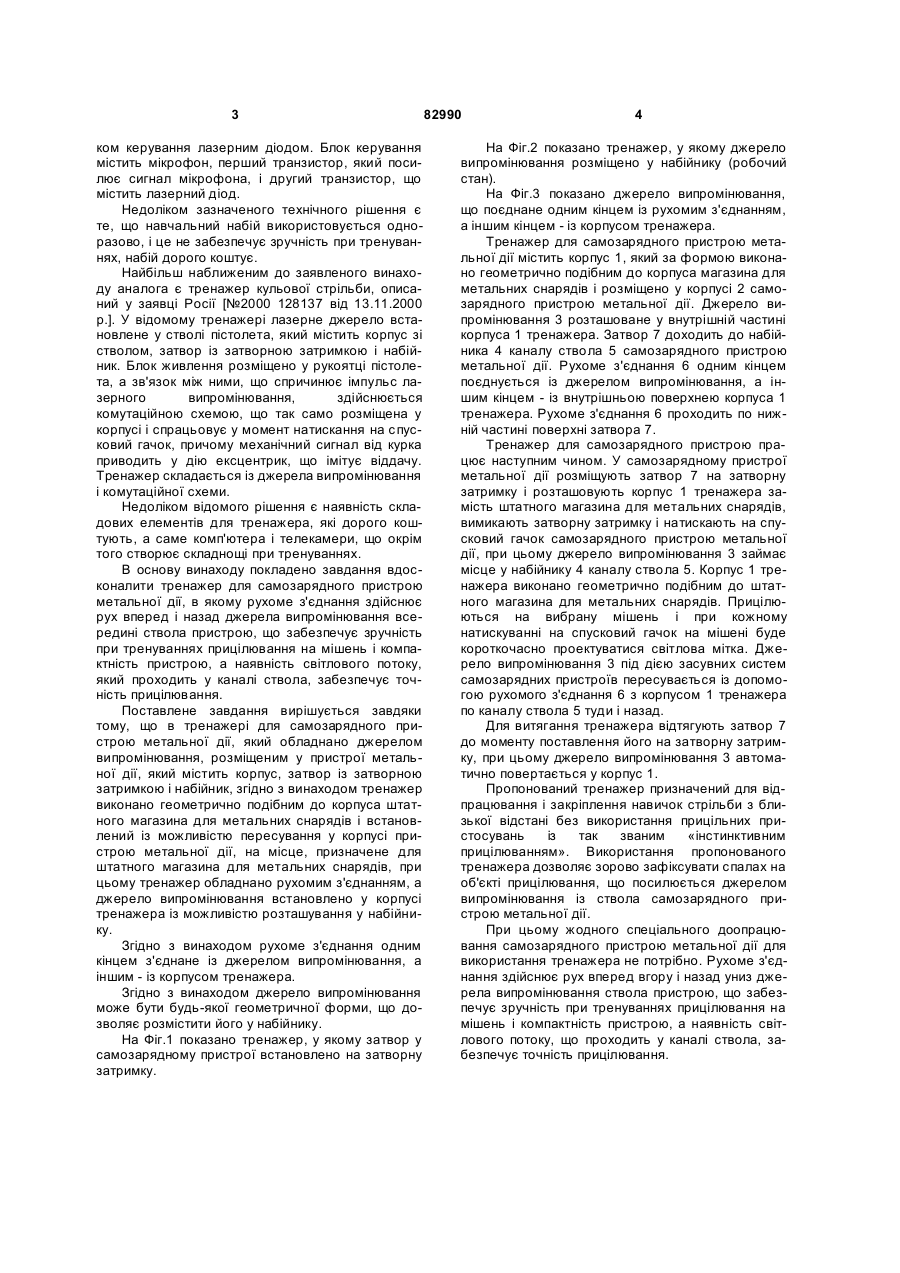

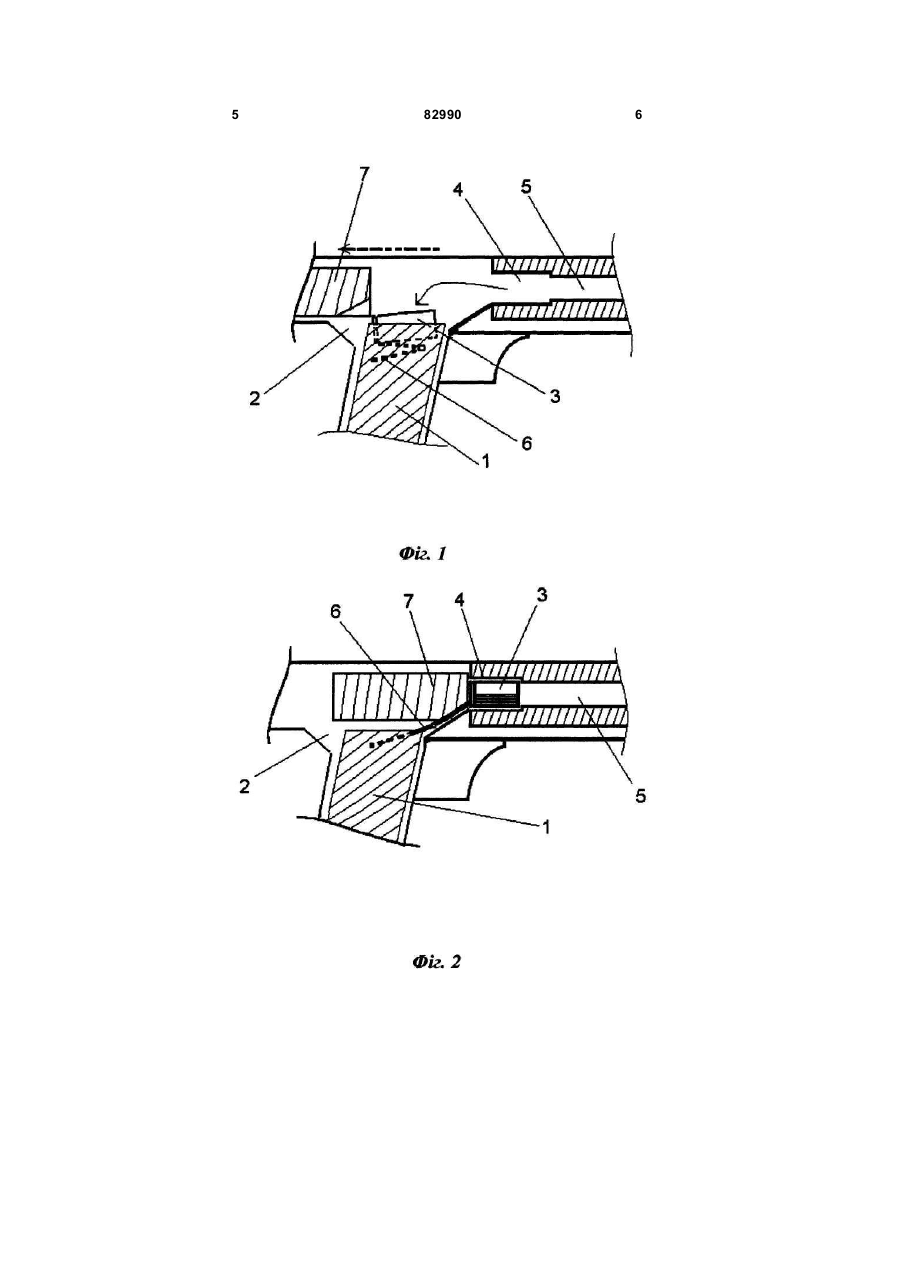

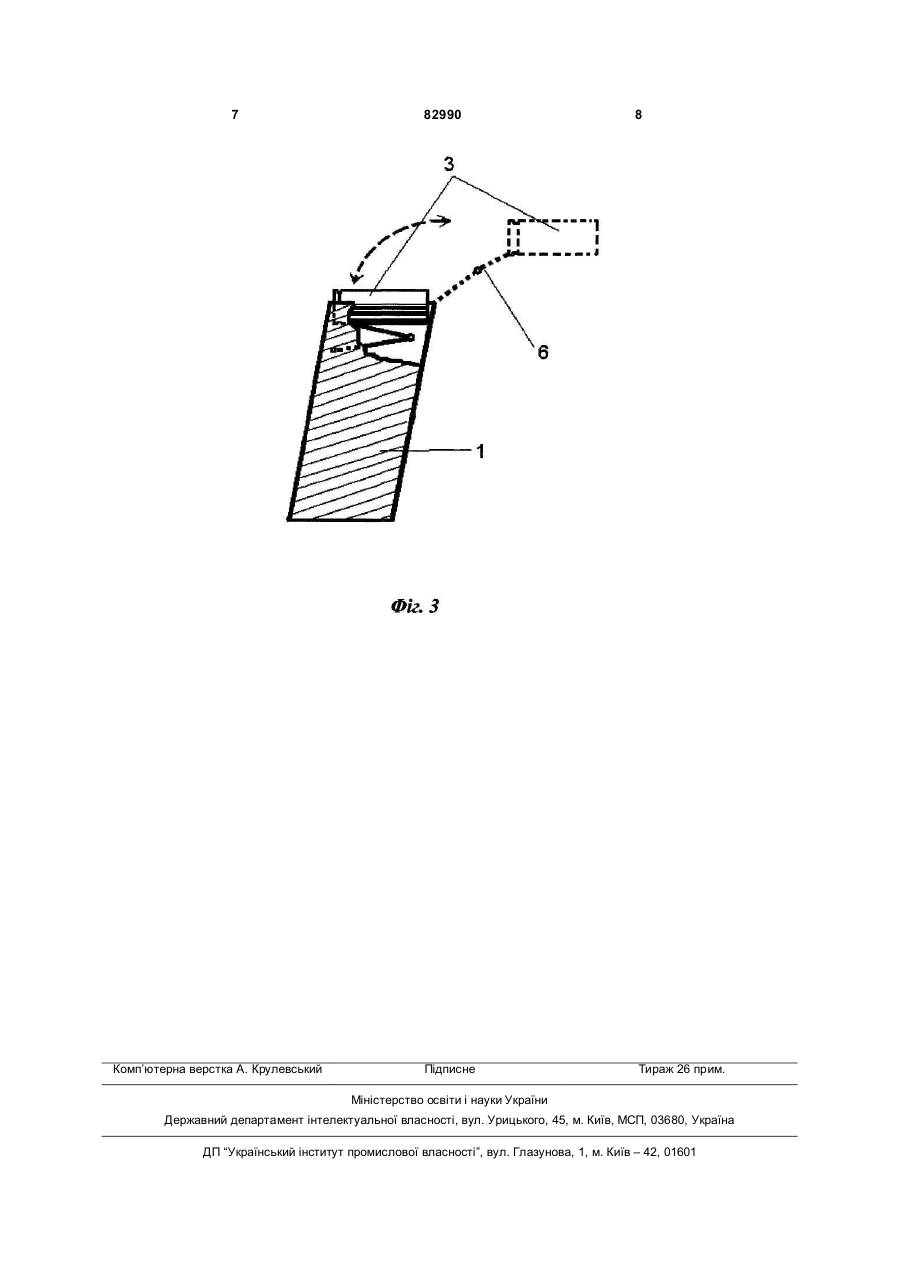

1. Тренажер для самозарядного пристрою метальної дії, що обладнаний джерелом випромінювання, встановленим у пристрої метальної дії, що має корпус, ствол, затвор із затворною затримкою і набійник, який відрізняється тим, що тренажер виконаний геометрично подібним до корпуса 3 ком керування лазерним діодом. Блок керування містить мікрофон, перший транзистор, який посилює сигнал мікрофона, і другий транзистор, що містить лазерний діод. Недоліком зазначеного технічного рішення є те, що навчальний набій використовується одноразово, і це не забезпечує зручність при тренуваннях, набій дорого коштує. Найбільш наближеним до заявленого винаходу аналога є тренажер кульової стрільби, описаний у заявці Росії [№2000 128137 від 13.11.2000 р.]. У відомому тренажері лазерне джерело встановлене у стволі пістолета, який містить корпус зі стволом, затвор із затворною затримкою і набійник. Блок живлення розміщено у рукоятці пістолета, а зв'язок між ними, що спричинює імпульс лазерного випромінювання, здійснюється комутаційною схемою, що так само розміщена у корпусі і спрацьовує у момент натискання на спусковий гачок, причому механічний сигнал від курка приводить у дію ексцентрик, що імітує віддачу. Тренажер складається із джерела випромінювання і комутаційної схеми. Недоліком відомого рішення є наявність складових елементів для тренажера, які дорого коштують, а саме комп'ютера і телекамери, що окрім того створює складнощі при тренуваннях. В основу винаходу покладено завдання вдосконалити тренажер для самозарядного пристрою метальної дії, в якому рухоме з'єднання здійснює рух вперед і назад джерела випромінювання всередині ствола пристрою, що забезпечує зручність при тренуваннях прицілювання на мішень і компактність пристрою, а наявність світлового потоку, який проходить у каналі ствола, забезпечує точність прицілювання. Поставлене завдання вирішується завдяки тому, що в тренажері для самозарядного пристрою метальної дії, який обладнано джерелом випромінювання, розміщеним у пристрої метальної дії, який містить корпус, затвор із затворною затримкою і набійник, згідно з винаходом тренажер виконано геометрично подібним до корпуса штатного магазина для метальних снарядів і встановлений із можливістю пересування у корпусі пристрою метальної дії, на місце, призначене для штатного магазина для метальних снарядів, при цьому тренажер обладнано рухомим з'єднанням, а джерело випромінювання встановлено у корпусі тренажера із можливістю розташування у набійнику. Згідно з винаходом рухоме з'єднання одним кінцем з'єднане із джерелом випромінювання, а іншим - із корпусом тренажера. Згідно з винаходом джерело випромінювання може бути будь-якої геометричної форми, що дозволяє розмістити його у набійнику. На Фіг.1 показано тренажер, у якому затвор у самозарядному пристрої встановлено на затворну затримку. 82990 4 На Фіг.2 показано тренажер, у якому джерело випромінювання розміщено у набійнику (робочий стан). На Фіг.3 показано джерело випромінювання, що поєднане одним кінцем із рухомим з'єднанням, а іншим кінцем - із корпусом тренажера. Тренажер для самозарядного пристрою метальної дії містить корпус 1, який за формою виконано геометрично подібним до корпуса магазина для метальних снарядів і розміщено у корпусі 2 самозарядного пристрою метальної дії. Джерело випромінювання 3 розташоване у внутрішній частині корпуса 1 тренажера. Затвор 7 доходить до набійника 4 каналу ствола 5 самозарядного пристрою метальної дії. Рухоме з'єднання 6 одним кінцем поєднується із джерелом випромінювання, а іншим кінцем - із внутрішньою поверхнею корпуса 1 тренажера. Рухоме з'єднання 6 проходить по нижній частині поверхні затвора 7. Тренажер для самозарядного пристрою працює наступним чином. У самозарядному пристрої метальної дії розміщують затвор 7 на затворну затримку і розташовують корпус 1 тренажера замість штатного магазина для метальних снарядів, вимикають затворну затримку і натискають на спусковий гачок самозарядного пристрою метальної дії, при цьому джерело випромінювання 3 займає місце у набійнику 4 каналу ствола 5. Корпус 1 тренажера виконано геометрично подібним до штатного магазина для метальних снарядів. Прицілюються на вибрану мішень і при кожному натискуванні на спусковий гачок на мішені буде короткочасно проектуватися світлова мітка. Джерело випромінювання 3 під дією засувних систем самозарядних пристроїв пересувається із допомогою рухомого з'єднання 6 з корпусом 1 тренажера по каналу ствола 5 туди і назад. Для витягання тренажера відтягують затвор 7 до моменту поставлення його на затворну затримку, при цьому джерело випромінювання 3 автоматично повертається у корпус 1. Пропонований тренажер призначений для відпрацювання і закріплення навичок стрільби з близької відстані без використання прицільних пристосувань із так званим «інстинктивним прицілюванням». Використання пропонованого тренажера дозволяє зорово зафіксувати спалах на об'єкті прицілювання, що посилюється джерелом випромінювання із ствола самозарядного пристрою метальної дії. При цьому жодного спеціального доопрацювання самозарядного пристрою метальної дії для використання тренажера не потрібно. Рухоме з'єднання здійснює рух вперед вгору і назад униз джерела випромінювання ствола пристрою, що забезпечує зручність при тренуваннях прицілювання на мішень і компактність пристрою, а наявність світлового потоку, що проходить у каналі ствола, забезпечує точність прицілювання. 5 82990 6 7 Комп’ютерна верстка А. Крулевський 82990 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
