Магазин для патронів до 7,62-мм самозарядного карабіна симонова

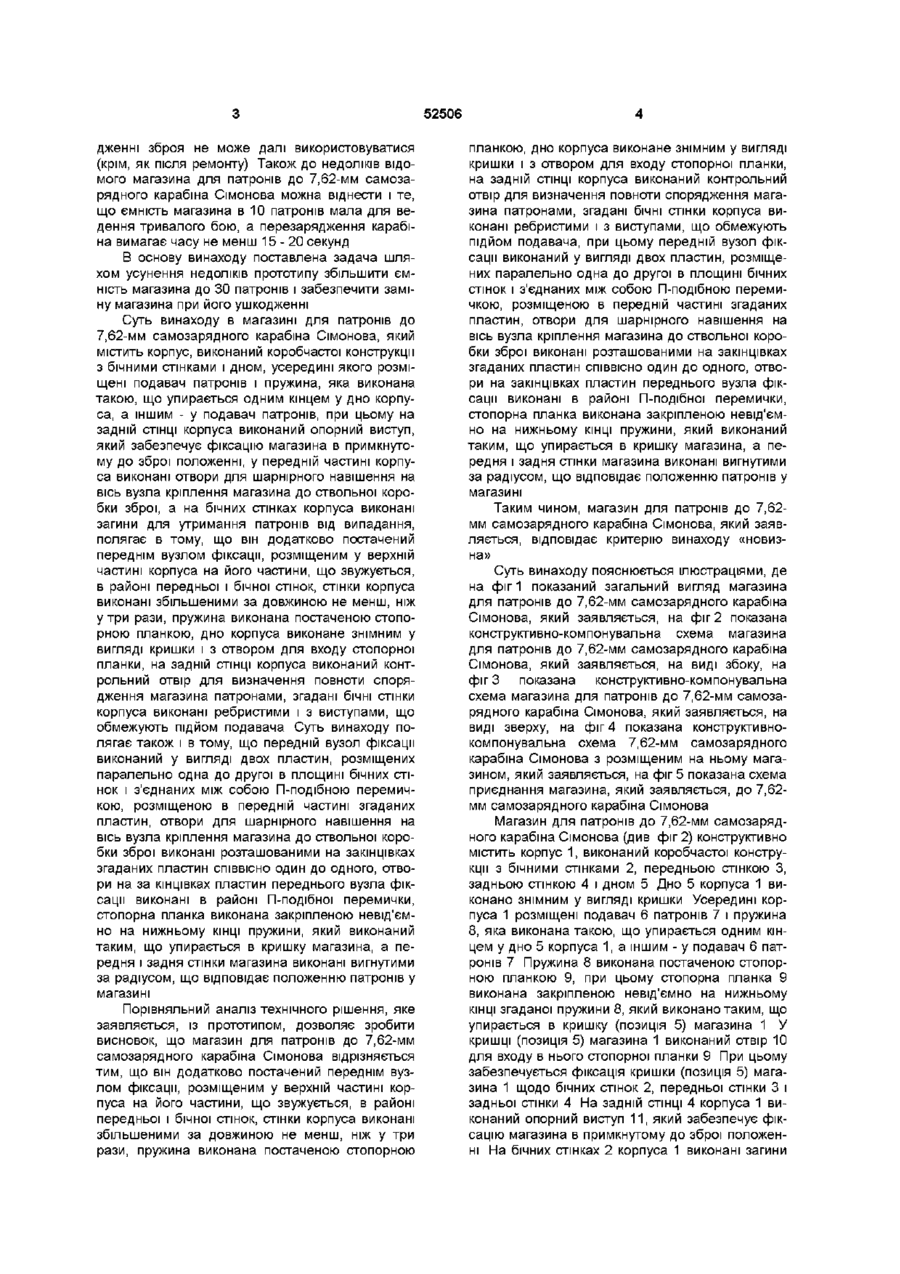

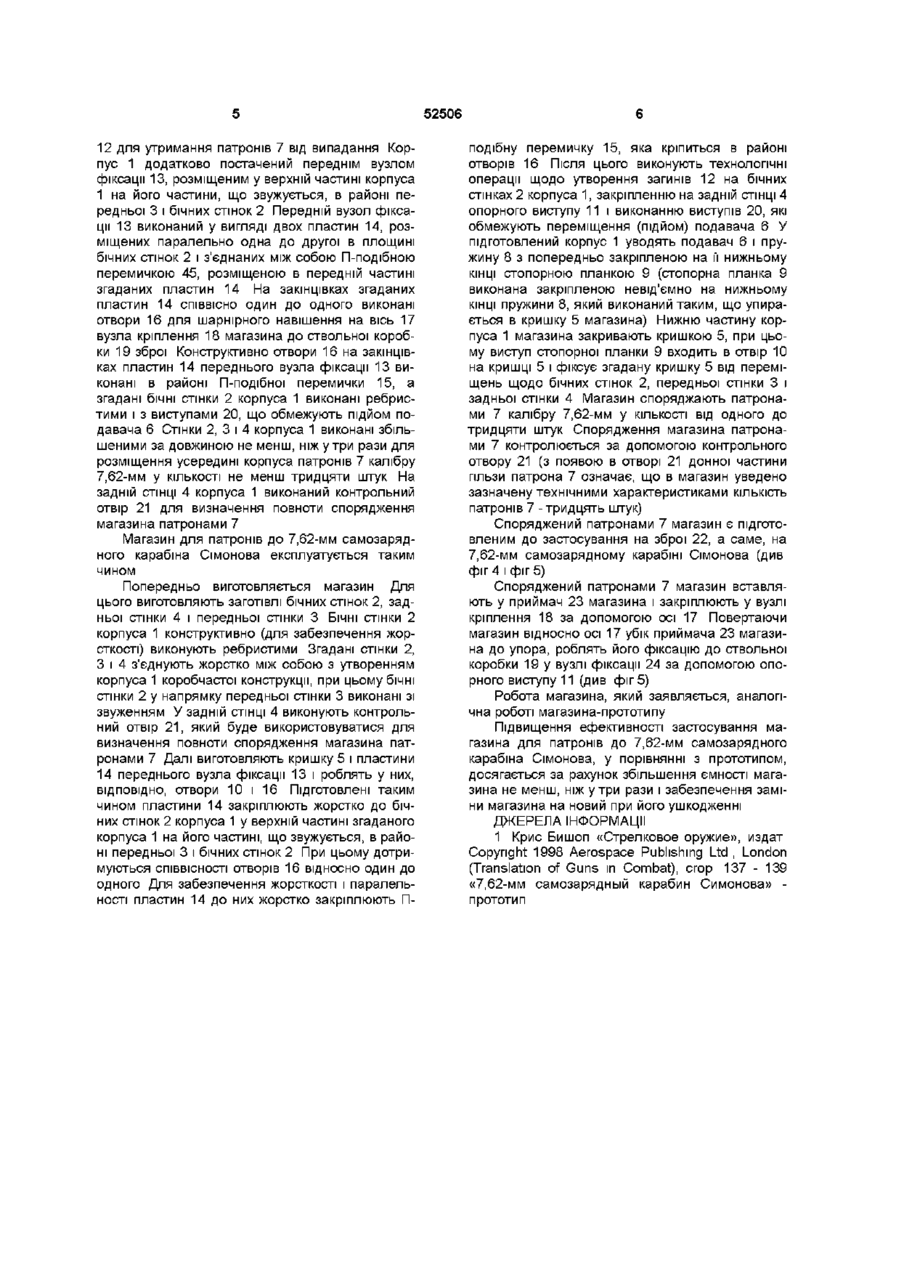

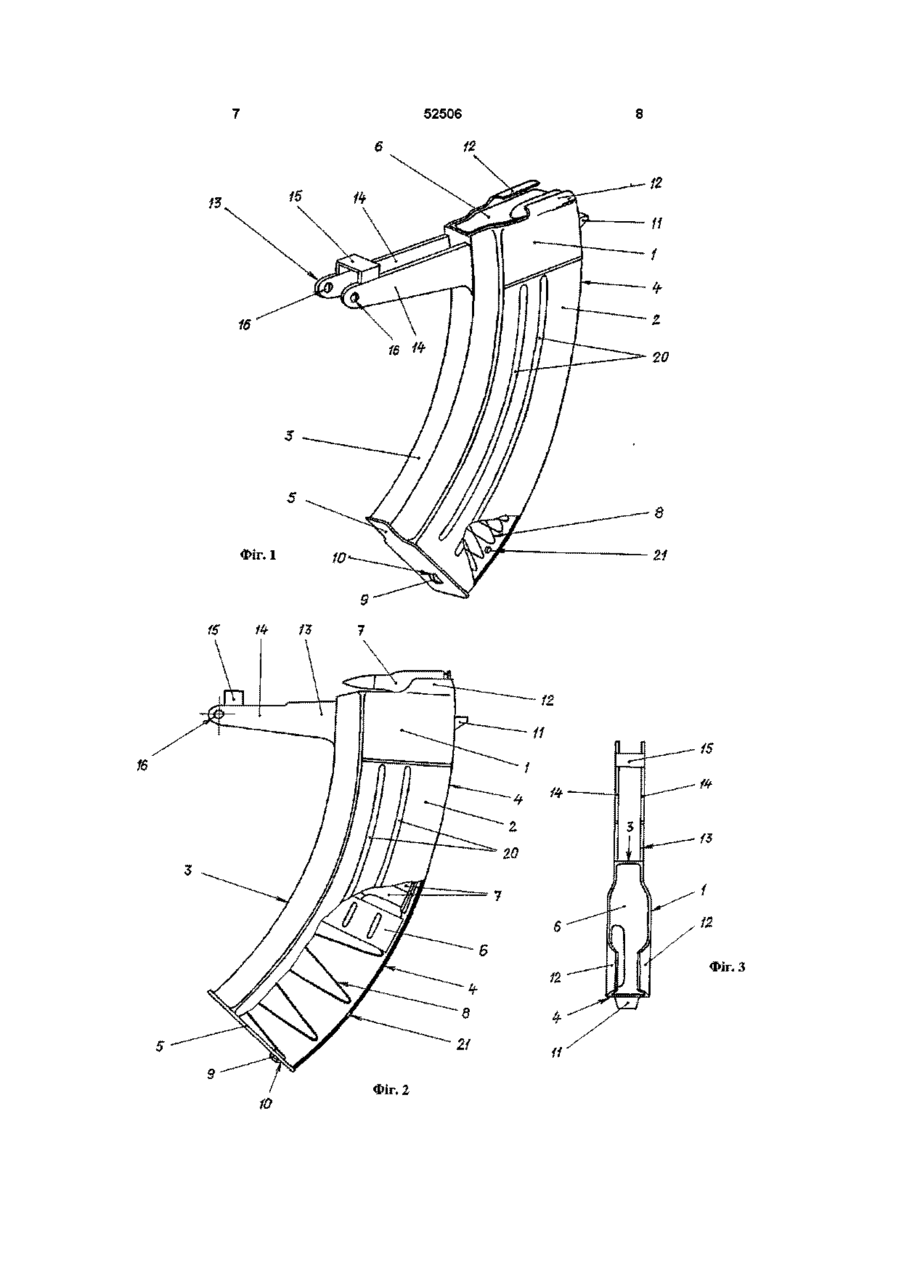

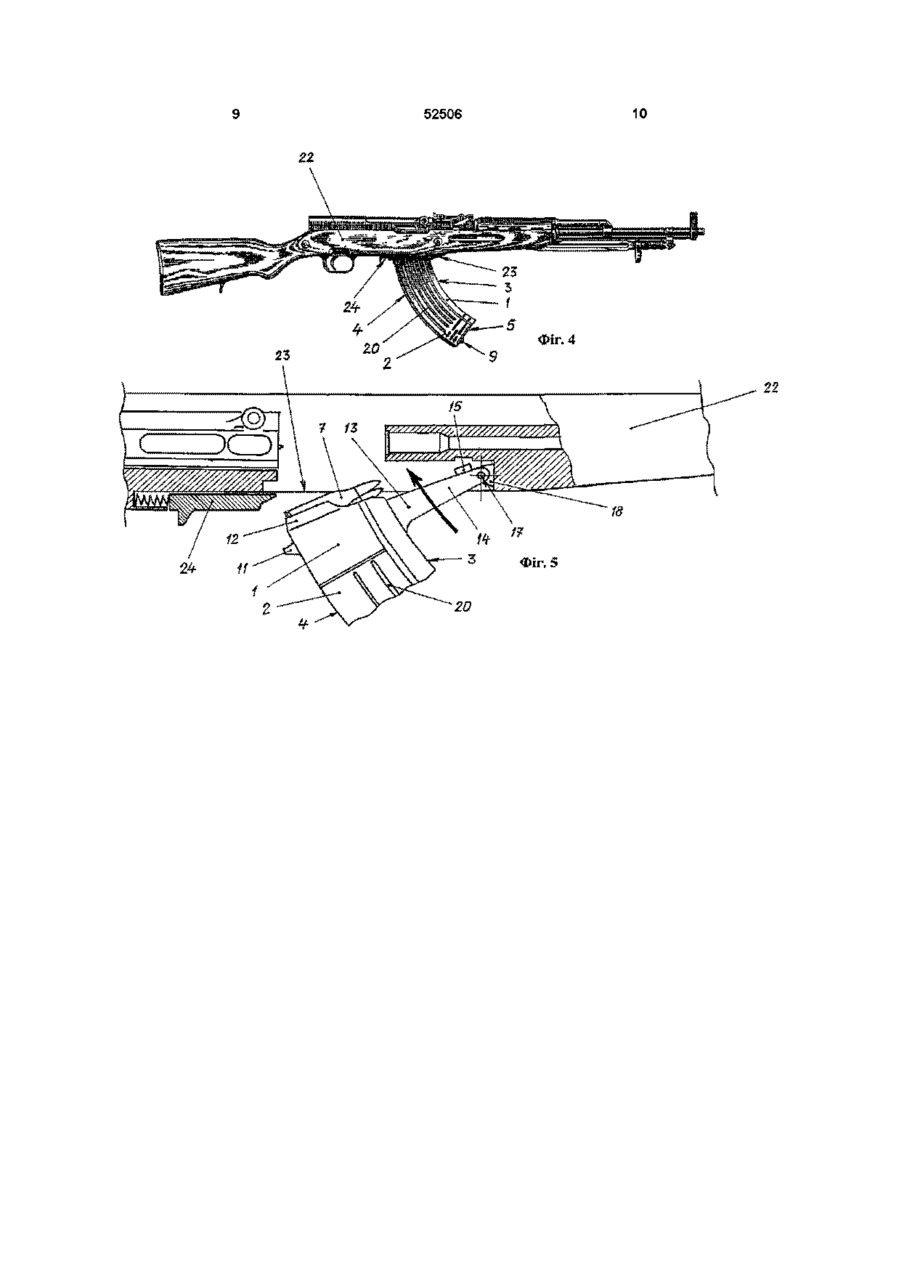

1 Магазин для патронів до 7,62-мм самозарядного карабіна Симонова, який містить корпус, виконаний коробчастої конструкції з бічними стінками і дном, усередині якого розміщені подавач патронів і пружина, що виконана такою, що упирається одним кінцем у дно корпуса, а іншим - у подавач патронів, при цьому на задній СТІНЦІ корпуса виконаний опорний виступ, який забезпечує фіксацію магазина в примкнутому до зброї положенні, у передній частині корпуса виконані отвори для шарнірного навішення на вісь вузла кріплення магазина до ствольної коробки зброї, а на бічних стінках корпуса виконані загини для утримання патронів від випадання, який відрізняється тим, що він додатково оснащений переднім вузлом фіксації, розміщеним у верхній частині корпуса на його частині, що звужується, в районі передньої і бічної стінок, стінки корпуса виконані збільшеними за Винахід відноситься до галузі озброєння, зокрема, до магазинів для патронів до автоматичної стрілецької зброї, а саме, до магазинів для патронів до 7,62-мм самозарядного карабіна Сімонова Найбільш близьким технічним рішенням, яке обрано за прототип, є магазин для патронів до 7,62-мм самозарядного карабіна Сімонова, який містить корпус, виконаний коробчастої конструкції з бічними стінками і дном, усередині якого розміщені подавач патронів і пружина, яка виконана такою, що упирається одним кінцем у дно корпу довжиною не менш, ніж утри рази, пружина виконана із стопорною планкою, дно корпуса виконане знімним у вигляді кришки і з отвором для входу стопорної планки, на задній СТІНЦІ корпуса виконаний контрольний отвір для визначення повноти спорядження магазина патронами, бічні стінки корпуса виконані ребристими і з виступами, які обмежують підйом подавача, при цьому передній вузол фіксації виконаний у вигляді двох пластин, розміщених паралельно одна до другої в площині бічних стінок і з'єднаних між собою П-подібною перемичкою, розміщеною в передній частині згаданих пластин, а отвори для шарнірного навішення на вісь вузла кріплення магазина до ствольної коробки зброї виконані розташованими на закінцівках згаданих пластин СПІВВІСНО один до одного 2 Магазин для патронів до 7,62-мм самозарядного карабіна Симонова за п 1, який відрізняється тим, що отвори на закінцівках пластин переднього вузла фіксації виконані в районі П-подібної перемички 3 Магазин для патронів до 7,62-мм самозарядного карабіна Симонова за п 1, який відрізняється тим, що стопорна планка виконана закріпленою невід'ємно на нижньому КІНЦІ пружини, який виконаний таким, що упирається в кришку магазина 4 Магазин для патронів до 7,62-мм самозарядного карабіна Симонова за п 1, який відрізняється тим, що передня і задня стінки магазина виконані вигнутими за радіусом, що відповідає положенню патронів у магазині са, а іншим - у подавач патронів, при цьому на задній СТІНЦІ корпуса виконаний опорний виступ, який забезпечує фіксацію магазина в примкнутому до зброї положенні, у передній частини корпуса виконані отвори для шарнірного навішення на вісь вузла кріплення магазина до ствольної коробки зброї, а на бічних стінках корпуса виконані загини для утримання патронів від випадання /1/ До недоліків відомого магазина для патронів до 7,62-мм самозарядного карабіна Сімонова, який обрано за прототип, відноситься те, що зазначений магазин є незнімним і при його ушко (О о ю ю 52506 дженні зброя не може далі використовуватися (крім, як після ремонту) Також до недоліків відомого магазина для патронів до 7,62-мм самозарядного карабіна Сімонова можна віднести і те, що ємність магазина в 10 патронів мала для ведення тривалого бою, а перезарядження карабіна вимагає часу не менш 15 - 20 секунд В основу винаходу поставлена задача шляхом усунення недоліків прототипу збільшити ємність магазина до ЗО патронів і забезпечити заміну магазина при його ушкодженні Суть винаходу в магазині для патронів до 7,62-мм самозарядного карабіна Сімонова, який містить корпус, виконаний коробчастої конструкції з бічними стінками і дном, усередині якого розміщені подавач патронів і пружина, яка виконана такою, що упирається одним кінцем у дно корпуса, а іншим - у подавач патронів, при цьому на задній СТІНЦІ корпуса виконаний опорний виступ, який забезпечує фіксацію магазина в примкнутому до зброї положенні, у передній частині корпуса виконані отвори для шарнірного навішення на вісь вузла кріплення магазина до ствольної коробки зброї, а на бічних стінках корпуса виконані загини для утримання патронів від випадання, полягає в тому, що він додатково постачений переднім вузлом фіксації, розміщеним у верхній частині корпуса на його частини, що звужується, в районі передньої і бічної стінок, стінки корпуса виконані збільшеними за довжиною не менш, ніж утри рази, пружина виконана постаченою стопорною планкою, дно корпуса виконане знімним у вигляді кришки і з отвором для входу стопорної планки, на задній СТІНЦІ корпуса виконаний контрольний отвір для визначення повноти спорядження магазина патронами, згадані бічні стінки корпуса виконані ребристими і з виступами, що обмежують підйом подавача Суть винаходу полягає також і в тому, що передній вузол фіксації виконаний у вигляді двох пластин, розміщених паралельно одна до другої в площині бічних стінок і з'єднаних між собою П-подібною перемичкою, розміщеною в передній частині згаданих пластин, отвори для шарнірного навішення на вісь вузла кріплення магазина до ствольної коробки зброї виконані розташованими на закінцівках згаданих пластин СПІВВІСНО один до одного, отвори на за кінцівках пластин переднього вузла фіксації виконані в районі П-подібної перемички, стопорна планка виконана закріпленою невід'ємно на нижньому КІНЦІ пружини, який виконаний таким, що упирається в кришку магазина, а передня і задня стінки магазина виконані вигнутими за радіусом, що відповідає положенню патронів у магазині Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що магазин для патронів до 7,62-мм самозарядного карабіна Сімонова відрізняється тим, що він додатково постачений переднім вузлом фіксації, розміщеним у верхній частині корпуса на його частини, що звужується, в районі передньої і бічної стінок, стінки корпуса виконані збільшеними за довжиною не менш, ніж у три рази, пружина виконана постаченою стопорною планкою, дно корпуса виконане знімним у вигляді кришки і з отвором для входу стопорної планки, на задній СТІНЦІ корпуса виконаний контрольний отвір для визначення повноти спорядження магазина патронами, згадані бічні стінки корпуса виконані ребристими і з виступами, що обмежують підйом подавача, при цьому передній вузол фіксації виконаний у вигляді двох пластин, розміщених паралельно одна до другої в площині бічних стінок і з'єднаних між собою П-подібною перемичкою, розміщеною в передній частині згаданих пластин, отвори для шарнірного навішення на вісь вузла кріплення магазина до ствольної коробки зброї виконані розташованими на закінцівках згаданих пластин СПІВВІСНО ОДИН ДО ОДНОГО, отво ри на закінцівках пластин переднього вузла фіксації виконані в районі П-подібної перемички, стопорна планка виконана закріпленою невід'ємно на нижньому КІНЦІ пружини, який виконаний таким, що упирається в кришку магазина, а передня і задня стінки магазина виконані вигнутими за радіусом, що відповідає положенню патронів у магазині Таким чином, магазин для патронів до 7,62мм самозарядного карабіна Сімонова, який заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється ілюстраціями, де на фіг 1 показаний загальний вигляд магазина для патронів до 7,62-мм самозарядного карабіна Сімонова, який заявляється, на фіг 2 показана конструктивно-компонувальна схема магазина для патронів до 7,62-мм самозарядного карабіна Сімонова, який заявляється, на виді збоку, на фіг 3 показана конструктивно-компонувальна схема магазина для патронів до 7,62-мм самозарядного карабіна Сімонова, який заявляється, на виді зверху, на фіг 4 показана конструктивнокомпонувальна схема 7,62-мм самозарядного карабіна Сімонова з розміщеним на ньому магазином, який заявляється, на фіг 5 показана схема приєднання магазина, який заявляється, до 7,62мм самозарядного карабіна Сімонова Магазин для патронів до 7,62-мм самозарядного карабіна Сімонова (див фіг 2) конструктивно містить корпус 1, виконаний коробчастої конструкції з бічними стінками 2, передньою стінкою З, задньою стінкою 4 і дном 5 Дно 5 корпуса 1 виконано знімним у вигляді кришки Усередині корпуса 1 розміщені подавач 6 патронів 7 і пружина 8, яка виконана такою, що упирається одним кінцем у дно 5 корпуса 1, а іншим - у подавач 6 патронів 7 Пружина 8 виконана постаченою стопорною планкою 9, при цьому стопорна планка 9 виконана закріпленою невід'ємно на нижньому КІНЦІ згаданої пружини 8, який виконано таким, що упирається в кришку (позиція 5) магазина 1 У кришці (позиція 5) магазина 1 виконаний отвір 10 для входу в нього стопорної планки 9 При цьому забезпечується фіксація кришки (позиція 5) магазина 1 щодо бічних стінок 2, передньої стінки 3 і задньої стінки 4 На задній СТІНЦІ 4 корпуса 1 виконаний опорний виступ 11, який забезпечує фіксацію магазина в примкнутому до зброї положенні На бічних стінках 2 корпуса 1 виконані загини 52506 12 для утримання патронів 7 від випадання Корпус 1 додатково постачений переднім вузлом фіксації 13, розміщеним у верхній частині корпуса 1 на його частини, що звужується, в районі передньої 3 і бічних стінок 2 Передній вузол фіксації 13 виконаний у вигляді двох пластин 14, розміщених паралельно одна до другої в площині бічних стінок 2 і з'єднаних між собою П-подібною перемичкою 45, розміщеною в передній частині згаданих пластин 14 На закінцівках згаданих пластин 14 СПІВВІСНО один до одного виконані отвори 16 для шарнірного навішення на вісь 17 вузла кріплення 18 магазина до ствольної коробки 19 зброї Конструктивно отвори 16 на закінцівках пластин 14 переднього вузла фіксації 13 виконані в районі П-подібної перемички 15, а згадані бічні стінки 2 корпуса 1 виконані ребристими і з виступами 20, що обмежують підйом подавача 6 Стінки 2, 3 і 4 корпуса 1 виконані збільшеними за довжиною не менш, ніж у т р и рази для розміщення усередині корпуса патронів 7 калібру 7,62-мм у КІЛЬКОСТІ не менш тридцяти штук На задній СТІНЦІ 4 корпуса 1 виконаний контрольний отвір 21 для визначення повноти спорядження магазина патронами 7 Магазин для патронів до 7,62-мм самозарядного карабіна Сімонова експлуатується таким чином Попередньо виготовляється магазин Для цього виготовляють заготівлі бічних стінок 2, задньої стінки 4 і передньої стінки 3 БІЧНІ СТІНКИ 2 корпуса 1 конструктивно (для забезпечення жорсткості) виконують ребристими Згадані стінки 2, З і 4 з'єднують жорстко між собою з утворенням корпуса 1 коробчастої конструкції, при цьому бічні стінки 2 у напрямку передньої стінки 3 виконані зі звуженням У задній СТІНЦІ 4 виконують контрольний отвір 2 1 , який буде використовуватися для визначення повноти спорядження магазина патронами 7 Далі виготовляють кришку 5 і пластини 14 переднього вузла фіксації 13 і роблять у них, ВІДПОВІДНО, отвори 10 і 16 Підготовлені таким чином пластини 14 закріплюють жорстко до бічних стінок 2 корпуса 1 у верхній частині згаданого корпуса 1 на його частині, що звужується, в районі передньої 3 і бічних стінок 2 При цьому дотримуються СПІВВІСНОСТІ отворів 16 відносно один до одного Для забезпечення жорсткості і паралельності пластин 14 до них жорстко закріплюють П подібну перемичку 15, яка кріпиться в районі отворів 16 Після ЦЬОГО виконують технологічні операції щодо утворення загинів 12 на бічних стінках 2 корпуса 1, закріпленню на задній СТІНЦІ 4 опорного виступу 11 і виконанню виступів 20, які обмежують переміщення (підйом) подавача 6 У підготовлений корпус 1 уводять подавач 6 і пружину 8 з попередньо закріпленою на її нижньому КІНЦІ стопорною планкою 9 (стопорна планка 9 виконана закріпленою невід'ємно на нижньому КІНЦІ пружини 8, який виконаний таким, що упирається в кришку 5 магазина) Нижню частину корпуса 1 магазина закривають кришкою 5, при цьому виступ стопорної планки 9 входить в отвір 10 на кришці 5 і фіксує згадану кришку 5 від переміщень щодо бічних стінок 2, передньої стінки 3 і задньої стінки 4 Магазин споряджають патронами 7 калібру 7,62-мм у КІЛЬКОСТІ ВІД ОДНОГО ДО тридцяти штук Спорядження магазина патронами 7 контролюється за допомогою контрольного отвору 21 (з появою в отворі 21 донної частини гільзи патрона 7 означає, що в магазин уведено зазначену технічними характеристиками КІЛЬКІСТЬ патронів 7 - тридцять штук) Споряджений патронами 7 магазин є підготовленим до застосування на зброї 22, а саме, на 7,62-мм самозарядному карабіні Сімонова (див фіг 4 і фіг 5) Споряджений патронами 7 магазин вставляють у приймач 23 магазина і закріплюють у вузлі кріплення 18 за допомогою осі 17 Повертаючи магазин відносно осі 17 убік приймача 23 магазина до упора, роблять його фіксацію до ствольної коробки 19 у вузлі фіксації 24 за допомогою опорного виступу 11 (див фіг 5) Робота магазина, який заявляється, аналогічна роботі магазина-прототипу Підвищення ефективності застосування магазина для патронів до 7,62-мм самозарядного карабіна Сімонова, у порівнянні з прототипом, досягається за рахунок збільшення ємності магазина не менш, ніж у три рази і забезпечення заміни магазина на новий при його ушкодженні ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Крис Бишоп «Стрелковое оружие», издат Copyright 1998 Aerospace Publishing Ltd , London (Translation of Guns in Combat), crop 137 - 139 «7,62-мм самозарядный карабин Симонова» прототип Фіг. З Фіг. 2 52506 20 10
