Пристрій для чистки колін стояків коксових печей

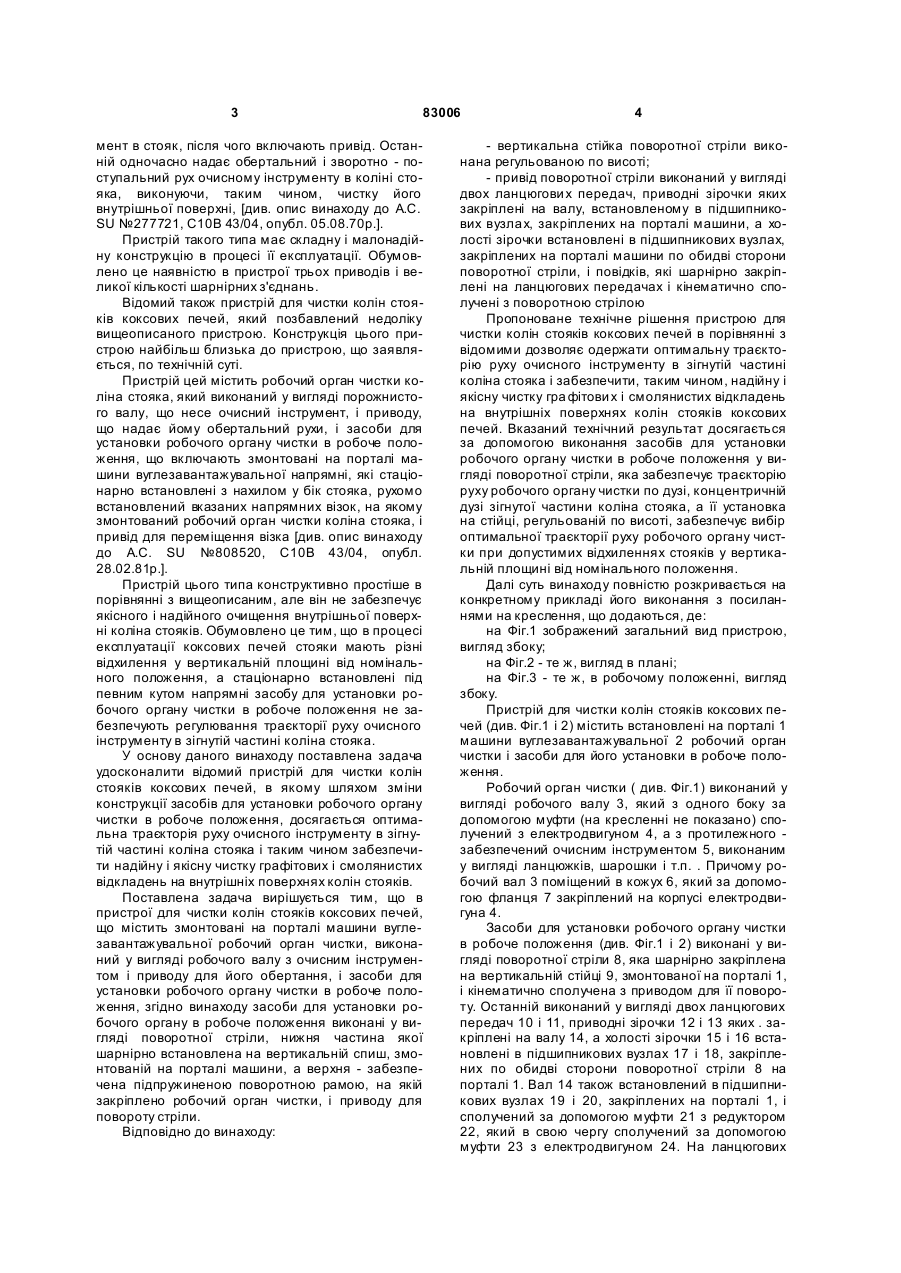

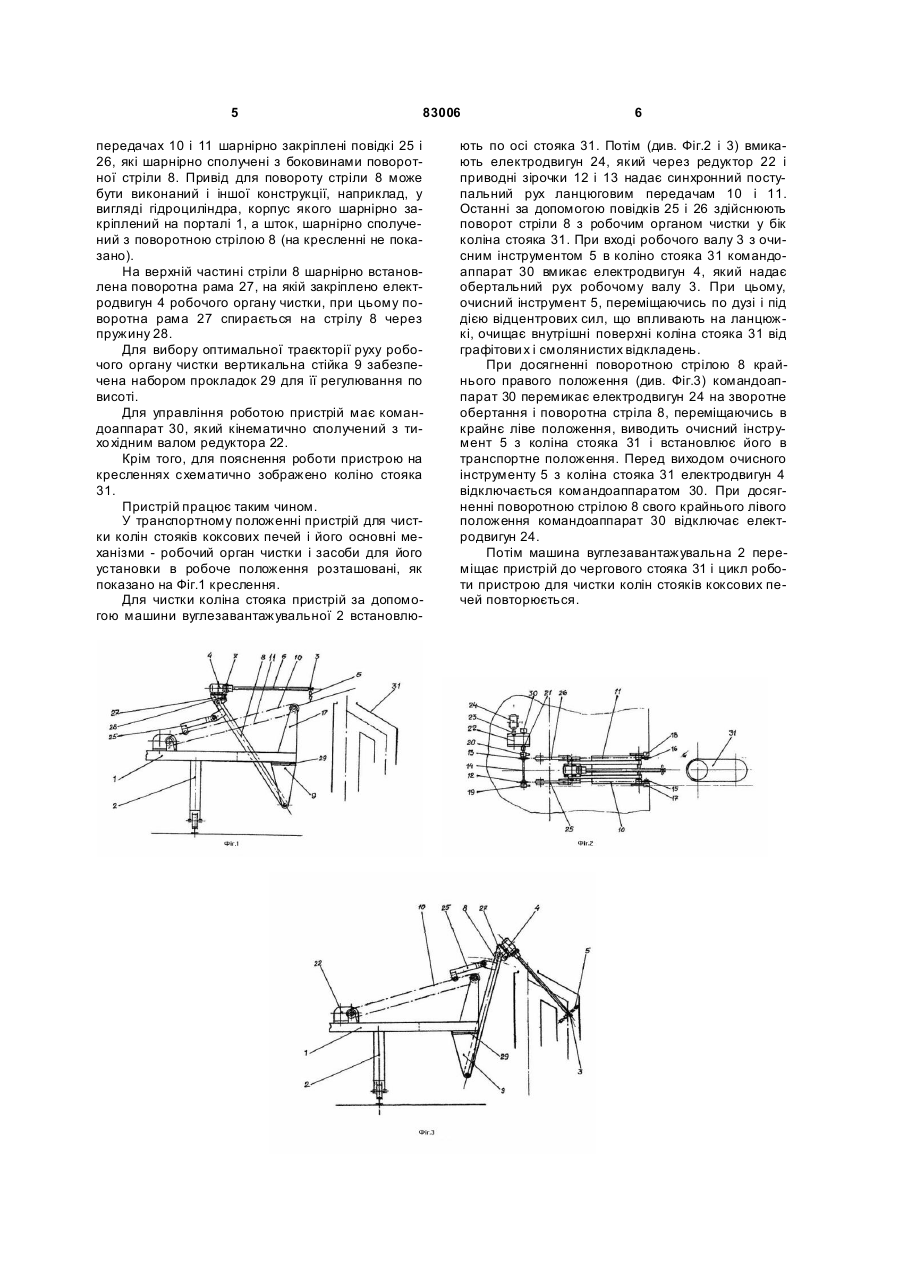

1. Пристрій для чистки колін стояків коксових печей, що містить змонтовані на порталі вуглезавантажувальної машини робочий орган чистки, виконаний у вигляді робочого вала з очисним інструментом і приводу для його обертання, та засоби для установки робочого органа чистки в робоче положення, який відрізняється тим, що C2 1 3 83006 мент в стояк, після чого включають привід. Останній одночасно надає обертальний і зворотно - поступальний рух очисному інструменту в коліні стояка, виконуючи, таким чином, чистку його внутрішньої поверхні, [див. опис винаходу до А.С. SU №277721, С10В 43/04, опубл. 05.08.70p.]. Пристрій такого типа має складну і малонадійну конструкцію в процесі її експлуатації. Обумовлено це наявністю в пристрої трьох приводів і великої кількості шарнірних з'єднань. Відомий також пристрій для чистки колін стояків коксових печей, який позбавлений недоліку вищеописаного пристрою. Конструкція цього пристрою найбільш близька до пристрою, що заявляється, по технічній суті. Пристрій цей містить робочий орган чистки коліна стояка, який виконаний у вигляді порожнистого валу, що несе очисний інструмент, і приводу, що надає йому обертальний рухи, і засоби для установки робочого органу чистки в робоче положення, що включають змонтовані на порталі машини вуглезавантажувальної напрямні, які стаціонарно встановлені з нахилом у бік стояка, рухомо встановлений вказаних напрямних візок, на якому змонтований робочий орган чистки коліна стояка, і привід для переміщення візка [див. опис винаходу до А.С. SU №808520, С10В 43/04, опубл. 28.02.81p.]. Пристрій цього типа конструктивно простіше в порівнянні з вищеописаним, але він не забезпечує якісного і надійного очищення внутрішньої поверхні коліна стояків. Обумовлено це тим, що в процесі експлуатації коксових печей стояки мають різні відхилення у вертикальній площині від номінального положення, а стаціонарно встановлені під певним кутом напрямні засобу для установки робочого органу чистки в робоче положення не забезпечують регулювання траєкторії руху очисного інструменту в зігнутій частині коліна стояка. У основу даного винаходу поставлена задача удосконалити відомий пристрій для чистки колін стояків коксових печей, в якому шляхом зміни конструкції засобів для установки робочого органу чистки в робоче положення, досягається оптимальна траєкторія руху очисного інструменту в зігнутій частині коліна стояка і таким чином забезпечити надійну і якісну чистку графітових і смолянистих відкладень на внутрішніх поверхнях колін стояків. Поставлена задача вирішується тим, що в пристрої для чистки колін стояків коксових печей, що містить змонтовані на порталі машини вуглезавантажувальної робочий орган чистки, виконаний у вигляді робочого валу з очисним інструментом і приводу для його обертання, і засоби для установки робочого органу чистки в робоче положення, згідно винаходу засоби для установки робочого органу в робоче положення виконані у вигляді поворотної стріли, нижня частина якої шарнірно встановлена на вертикальній спиш, змонтованій на порталі машини, а верхня - забезпечена підпружиненою поворотною рамою, на якій закріплено робочий орган чистки, і приводу для повороту стріли. Відповідно до винаходу: 4 - вертикальна стійка поворотної стріли виконана регульованою по висоті; - привід поворотної стріли виконаний у вигляді двох ланцюгови х передач, приводні зірочки яких закріплені на валу, встановленому в підшипникових вузлах, закріплених на порталі машини, а холості зірочки встановлені в підшипникових вузлах, закріплених на порталі машини по обидві сторони поворотної стріли, і повідків, які шарнірно закріплені на ланцюгових передачах і кінематично сполучені з поворотною стрілою Пропоноване технічне рішення пристрою для чистки колін стояків коксових печей в порівнянні з відомими дозволяє одержати оптимальну траєкторію руху очисного інструменту в зігнутій частині коліна стояка і забезпечити, таким чином, надійну і якісну чистку гра фітови х і смолянистих відкладень на внутрішніх поверхнях колін стояків коксових печей. Вказаний технічний результат досягається за допомогою виконання засобів для установки робочого органу чистки в робоче положення у вигляді поворотної стріли, яка забезпечує траєкторію руху робочого органу чистки по дузі, концентричній дузі зігнутої частини коліна стояка, а її установка на стійці, регульованій по висоті, забезпечує вибір оптимальної траєкторії руху робочого органу чистки при допустимих відхиленнях стояків у вертикальній площині від номінального положення. Далі суть винаходу повністю розкривається на конкретному прикладі його виконання з посиланнями на креслення, що додаються, де: на Фіг.1 зображений загальний вид пристрою, вигляд збоку; на Фіг.2 - те ж, вигляд в плані; на Фіг.3 - те ж, в робочому положенні, вигляд збоку. Пристрій для чистки колін стояків коксових печей (див. Фіг.1 і 2) містить встановлені на порталі 1 машини вуглезавантажувальної 2 робочий орган чистки і засоби для його установки в робоче положення. Робочий орган чистки ( див. Фіг.1) виконаний у вигляді робочого валу 3, який з одного боку за допомогою муфти (на кресленні не показано) сполучений з електродвигуном 4, а з протилежного забезпечений очисним інструментом 5, виконаним у вигляді ланцюжків, шарошки і т.п. . Причому робочий вал 3 поміщений в кожух 6, який за допомогою фланця 7 закріплений на корпусі електродвигуна 4. Засоби для установки робочого органу чистки в робоче положення (див. Фіг.1 і 2) виконані у вигляді поворотної стріли 8, яка шарнірно закріплена на вертикальній стійці 9, змонтованої на порталі 1, і кінематично сполучена з приводом для її повороту. Останній виконаний у вигляді двох ланцюгових передач 10 і 11, приводні зірочки 12 і 13 яких . закріплені на валу 14, а холості зірочки 15 і 16 встановлені в підшипникових вузлах 17 і 18, закріплених по обидві сторони поворотної стріли 8 на порталі 1. Вал 14 також встановлений в підшипникових вузлах 19 і 20, закріплених на порталі 1, і сполучений за допомогою муфти 21 з редуктором 22, який в свою чергу сполучений за допомогою муфти 23 з електродвигуном 24. На ланцюгових 5 83006 передачах 10 і 11 шарнірно закріплені повідкі 25 і 26, які шарнірно сполучені з боковинами поворотної стріли 8. Привід для повороту стріли 8 може бути виконаний і іншої конструкції, наприклад, у вигляді гідроциліндра, корпус якого шарнірно закріплений на порталі 1, а шток, шарнірно сполучений з поворотною стрілою 8 (на кресленні не показано). На верхній частині стріли 8 шарнірно встановлена поворотна рама 27, на якій закріплено електродвигун 4 робочого органу чистки, при цьому поворотна рама 27 спирається на стрілу 8 через пружину 28. Для вибору оптимальної траєкторії руху робочого органу чистки вертикальна стійка 9 забезпечена набором прокладок 29 для її регулювання по висоті. Для управління роботою пристрій має командоаппарат 30, який кінематично сполучений з тихо хідним валом редуктора 22. Крім того, для пояснення роботи пристрою на кресленнях схематично зображено коліно стояка 31. Пристрій працює таким чином. У транспортному положенні пристрій для чистки колін стояків коксових печей і його основні механізми - робочий орган чистки і засоби для його установки в робоче положення розташовані, як показано на Фіг.1 креслення. Для чистки коліна стояка пристрій за допомогою машини вуглезавантажувальної 2 встановлю 6 ють по осі стояка 31. Потім (див. Фіг.2 і 3) вмикають електродвигун 24, який через редуктор 22 і приводні зірочки 12 і 13 надає синхронний поступальний рух ланцюговим передачам 10 і 11. Останні за допомогою повідків 25 і 26 здійснюють поворот стріли 8 з робочим органом чистки у бік коліна стояка 31. При вході робочого валу 3 з очисним інструментом 5 в коліно стояка 31 командоаппарат 30 вмикає електродвигун 4, який надає обертальний рух робочому валу 3. При цьому, очисний інструмент 5, переміщаючись по дузі і під дією відцентрових сил, що впливають на ланцюжкі, очищає внутрішні поверхні коліна стояка 31 від графітови х і смолянистих відкладень. При досягненні поворотною стрілою 8 крайнього правого положення (див. Фіг.3) командоаппарат 30 перемикає електродвигун 24 на зворотне обертання і поворотна стріла 8, переміщаючись в крайнє ліве положення, виводить очисний інструмент 5 з коліна стояка 31 і встановлює його в транспортне положення. Перед виходом очисного інструменту 5 з коліна стояка 31 електродвигун 4 відключається командоаппаратом 30. При досягненні поворотною стрілою 8 свого крайнього лівого положення командоаппарат 30 відключає електродвигун 24. Потім машина вуглезавантажувальна 2 переміщає пристрій до чергового стояка 31 і цикл роботи пристрою для чистки колін стояків коксових печей повторюється. 7 Комп’ютерна в ерстка І.Скворцов а 83006 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
