Пристрій для чистки рам і броней коксових печей

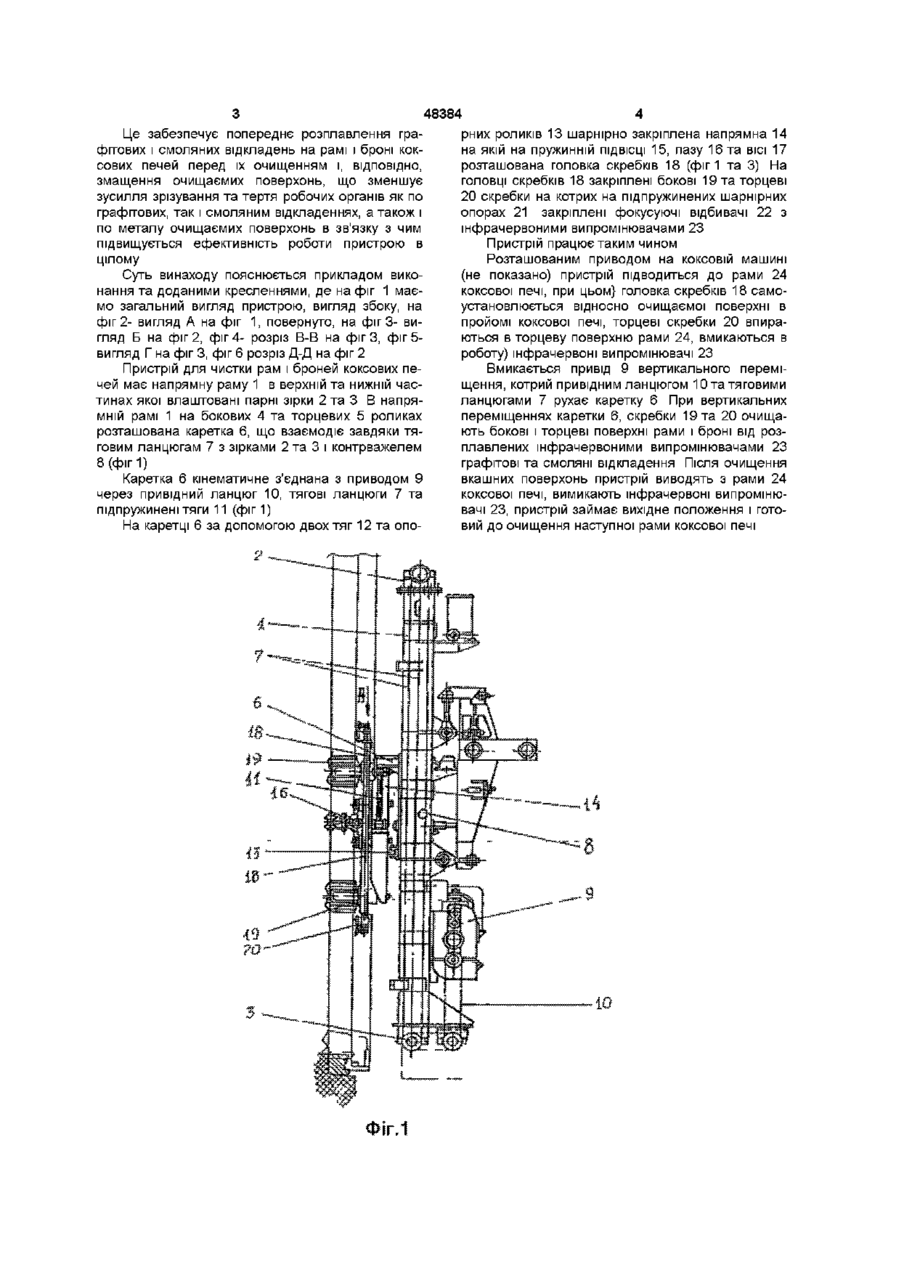

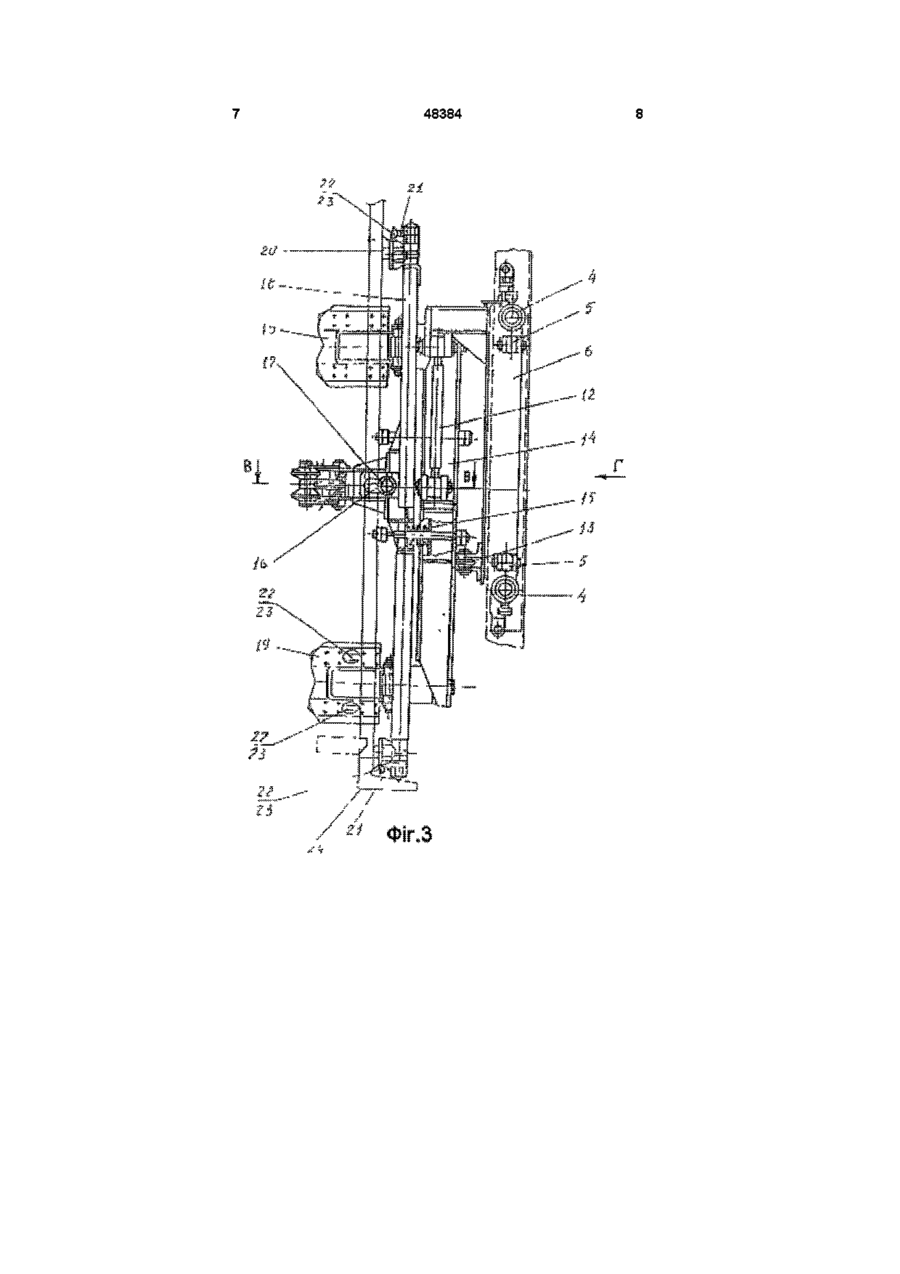

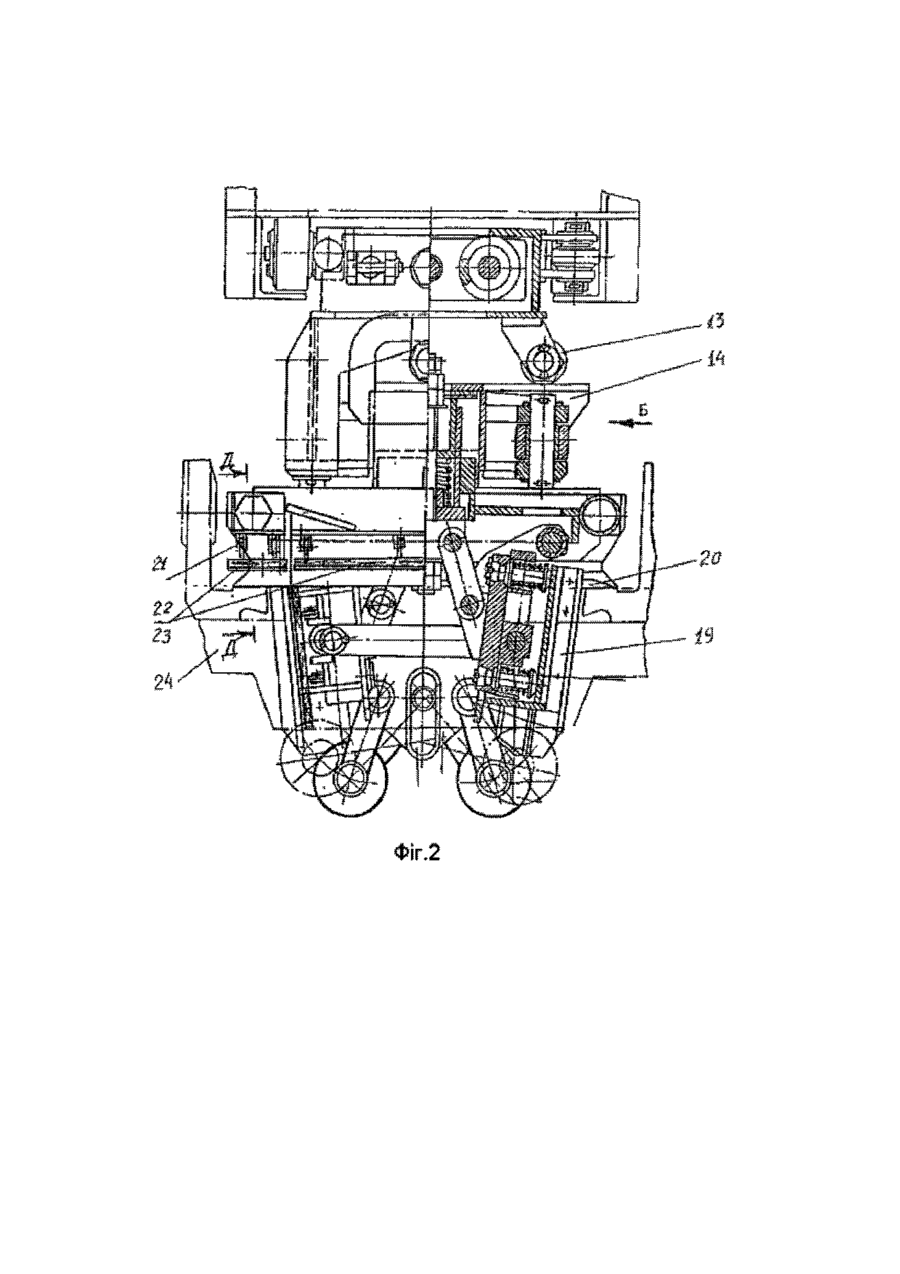

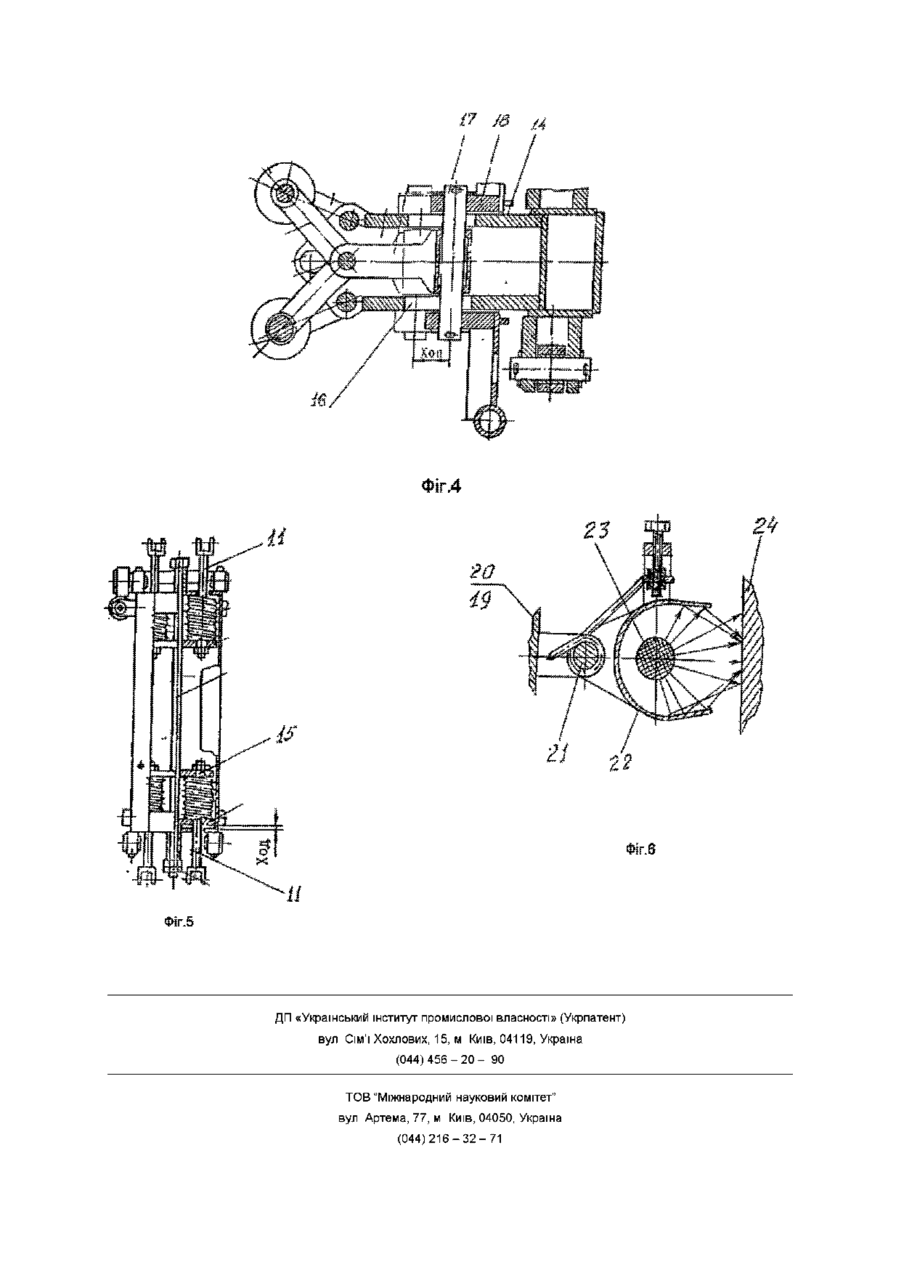

Пристрій для чистки рам і броней коксових печей, що містить раму, каретку, вставлену в напрямній рамі з можливістю вертикального переміщення, привід каретки, привідний та тягові ланцюги, що взаємодіють з кареткою та приводом через підпружинені пружинами тяги, болти та регулювальні гайки, головку скребків з боковими та торцевими робочими органами, розміщену на каретці, який відрізняється тим, що на бокових і торцевих робочих органах головки скребків закріплені на під пружинених шарнірах інфрачервоні випромінювачі з фокусуючими відбивачами Винахід відноситься до допоміжного обладнання КОКСОХІМІЧНОГО виробництва, в тому числі до механічного обладнання для чистки рам і броней коксових печей від графітових та смоляних відкладень на поверхнях при коксуванні вугільної шихти Відомий механізм для чистки рам і броней коксових печей, який має раму, бокові та торцеві каретки розташовані з можливістю переміщення по рамі, підпружиненм бокові і торцеві скребки, котрі закріплені на каретках за допомогою важелів, кронштейни та поворотні тяги з пневмо-або гідроциліндром для їх з'єднання та роз'єднання (Патент США №3955232М кл 10В 43/04,1976) Цей механізм, в зв'язку з малим інтервалом розведення скребків, можливо використати тільки для певного розміру печей, а також в зв"язку з жорсткістю рами,він не забезпечує надійний вхід скребків в піч Найбільш близьким технічним рішенням є механізм для чистки рам і броней коксових печей, який має напрямну раму, каретку, яка вставлена в напрямній рамі, тягові ланцюги взаємно зв'язані з кареткою та приводом з допомогою підпружинених пружинами тяг, болтів та регулювальних гайок, головку скребків з боковими та торцевими робочими органами, яка має напрямні ролики і вставлена на каретці на підпружиненій ПІДВІСЦІ Головка скребків, за рахунок підпружиненої ПІДВІСКИ та напрямних роликів, сама установлюється відносно зачищаємої поверхні в пройомі коксової печі При переміщені каретки приводом механізму, скребки очищають бокові і торцеві поверхні рам і броней, забезпечуючи рівномірне притискання скребків до очищаємої поверхні (Патент України № 22 647, М кл С 10В 43/04) Цей механізм недостатньо ефективний при роботі Цей недолік обумовлений наступним При очищені рам і броней коксових печей від охололих графітових та смолистих відкладень боковими і торцевими скребками приходиться долати великі зусилля при зрізанні відкладень і зусилля тертя скребків як по поверхнях відкладень так і по металу, що відображається як на якості очистки, так і на енергетичних витратах і, ВІДПОВІДНО, зменшується ефективність роботи механізму) В цілому В основу винаходу поставлена задача створення такого пристрою для чистки рам і броней коксових печей, в якому нове виконання головки скребків забезпечує зниження зусиль зрізування графітових і смоляних відкладень та зусиль тертя скребків по очищаємій металевій поверхні, що підвищить ефективність роботи пристрою в цілому Поставлена задача вирішена в пристрої для чистки рам і броней коксових печей, який має напрямну раму, каретку, вставлену в напрямній рамі з можливістю вертикального переміщення, привід каретки, тягові ланцюги, що взаємодіють з кареткою та приводом через підпружинені пружинами тяги, болти та регулювальні гайки і головку скребків з боковими та торцевими робочими органами встановленими на каретці, головка скребків обладнана інфрачервоними випромінювачами з фокусуючими відбивачами 00 со 00 48384 Це забезпечує попереднє розплавлення графітових і смоляних відкладень на рамі і броні коксових печей перед їх очищенням і, ВІДПОВІДНО, змащення очищаємих поверхонь, що зменшує зусилля зрізування та тертя робочих органів як по графітових, так і смоляним відкладеннях, а також і по металу очищаємих поверхонь в зв'язку з чим підвищується ефективність роботи пристрою в цілому Суть винаходу пояснюється прикладом виконання та доданими кресленнями, де на фіг 1 маємо загальний вигляд пристрою, вигляд збоку, на фіг 2- вигляд А на фіг 1, повернуто, на фіг 3- вигляд Б на фіг 2, фіг 4- розріз В-В на фіг 3, фіг 5вигляд Г на фіг 3, фіг 6 розріз Д-Д на фіг 2 Пристрій для чистки рам і броней коксових печей має напрямну раму 1 в верхній та нижній частинах якої влаштовані парні зірки 2 та З В напрямній рамі 1 на бокових 4 та торцевих 5 роликах розташована каретка 6, що взаємодіє завдяки тяговим ланцюгам 7 з зірками 2 та 3 і контрважелем 8 (фіг 1) Каретка 6 кінематичне з'єднана з приводом 9 через привідний ланцюг 10, тягові ланцюги 7 та підпружинені тяги 11 (фиг 1) На каретці 6 за допомогою двох тяг 12 та опо рних роликів 13 шарнірно закріплена напрямна 14 на якій на пружинній ПІДВІСЦІ 15, пазу 16 та ВІСІ 17 розташована головка скребків 18 (фіг 1 та 3) На головці скребків 18 закріплені бокові 19 та торцеві 20 скребки на котрих на підпружинених шарнірних опорах 21 закріплені фокусуючі відбивачі 22 з інфрачервоними випромінювачами 23 Пристрій працює таким чином Розташованим приводом на коксовій машині (не показано) пристрій підводиться до рами 24 коксової печі, при цьом} головка скребків 18 самоустановлюється відносно очищаємої поверхні в пройомі коксової печі, торцеві скребки 20 впираються в торцеву поверхню рами 24, вмикаються в роботу) інфрачервоні випромінювачі 23 Вмикається привід 9 вертикального переміщення, котрий привідним ланцюгом 10 та тяговими ланцюгами 7 рухає каретку 6 При вертикальних переміщеннях каретки 6, скребки 19 та 20 очищають бокові і торцеві поверхні рами і броні від розплавлених інфрачервоними випромінювачами 23 графітові та смоляні відкладення Після очищення вкашних поверхонь пристрій виводять з рами 24 коксової печі, вимикають інфрачервоні випромінювачі 23, пристрій займає вихідне положення і готовий до очищення наступної рами коксової печі 48384 ФІг,4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
