Ґратчаста плита

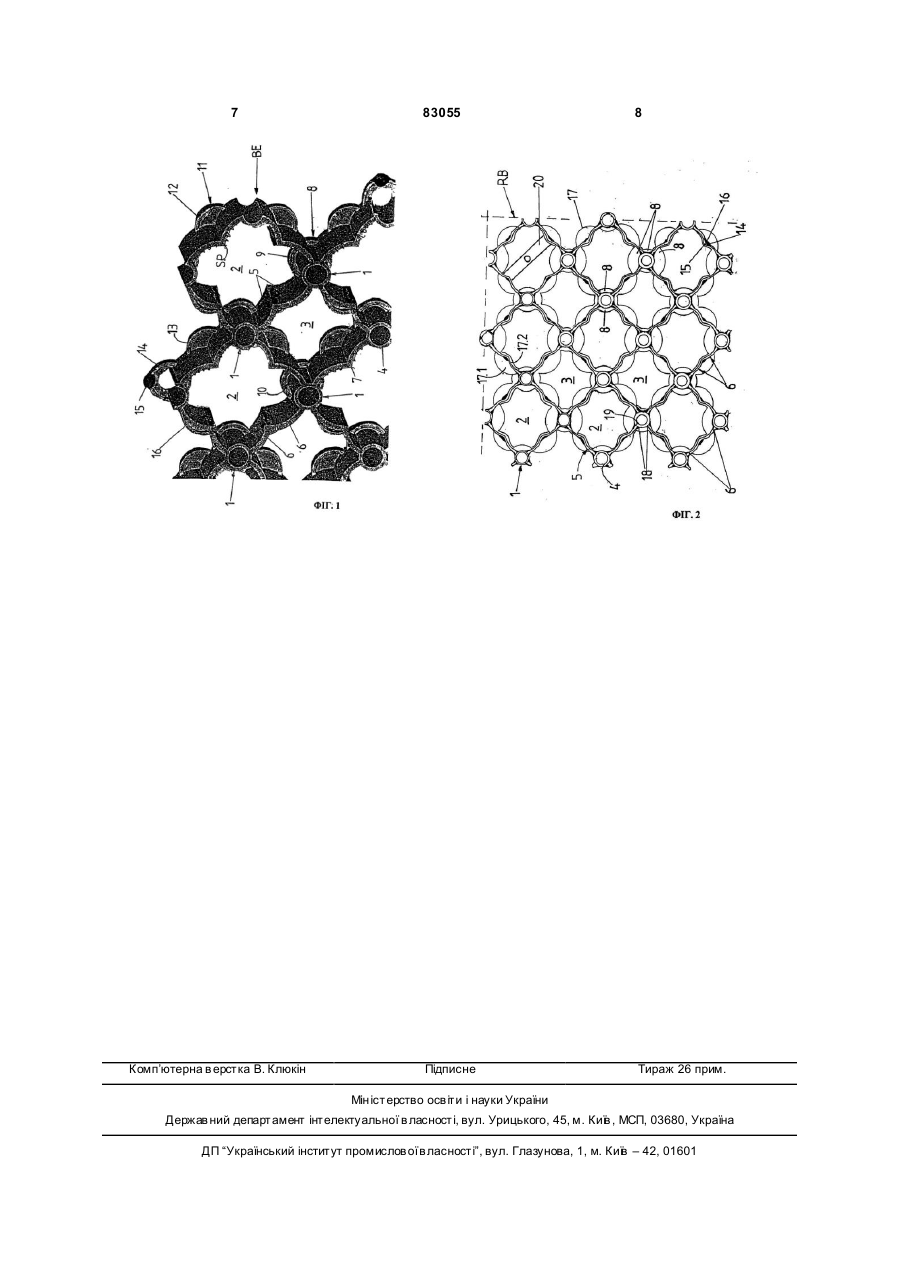

1. Ґратчаста плита, що виконана у вигляді цільного, виготовленого з пластмаси литтям під тиском виробу для зміцнення і/або озеленення ґрунту, яка має утворену комірками різного типу, відкриту на рівні пішохідної або проїжджої частини комірчасту стр уктуру, в основі якої в кожній комірці передбачений дренажний отвір для відведення води і яка утворена вузловими комірками і розташованими навколо кожної з них у почерговому порядку розетковими і зірчастими комірками, обмеженими стінками, що складаються з дугоподібних ділянок, при цьому уздовж країв ґратчастої плити розташовані тільки обрізані або неповні вузлові та зірчасті комірки, які при з'єднанні з сусідніми ґратчастими плитами доповнюються до замкнутих за периметром або повних комірок, а знизу по краях ґратчастої плити на рівні її основи передбачені розташовані в почерговому порядку, уздовж її взаємно протилежних боків поверхні ковзання, які призначені для з'єднання ґратчастих плит між собою і кожна з яких обладнана фіксуючим виступом, який при з'єднанні ґратчастих плит заскакує і зачіплюється за стінку відповідної протилежної обрізаної або неповної вузлової комірки, яка відрізняється тим, що між дугоподібними ділянками (6) стінок розеткових і зірчастих комірок (2; 3) є дугоподібно вигнутий у протилежний бік відносно цих дугоподібних ділянок (6) перехід (14), в утвореному яким вигині (15) сформований посилюючий елемент (16), який без уступів і зигів стабілізує розеткову комірку (2) з її зовнішнього боку і зірчасту комірку (3) з її вн утрішнього боку, дугоподібні ділянки (6) переходять у стінку (4) вузлової комірки (1) через сформований з їх внутрішнього і зовнішнього боків посилюючий елемент (18), який має дугоподібну форму, відповідно форму півміся 2 (19) 1 3 83055 Даний винахід стосується ґратчастої плити у вигляді цільного, виготовленого з пластмаси литтям під тиском виробу для зміцнення і/або озеленення грунту, яка має утворену комірками різного типу, відкриту на рівні пішохідної або проїжджої частини комірчасту структуру, у основі якої в кожній комірці передбачений дренажний отвір для відведення води і яка утворена вузловими комірками і розташованими навколо кожної з них у почерговому порядку розетковими і зірчастими комірками, обмеженими стінками, які складаються з дугоподібних ділянок, при цьому уздовж країв ґратчастої плити розташовані тільки обрізані або неповні вузлові та зірчасті комірки, які при з'єднанні з сусідніми ґратчастими плитами доповнюються до замкнути х за периметром або повних комірок, а знизу по краях ґратчастої плити на рівні її основи передбачені розташовані в почерговому (ша ховому) порядку уздовж її взаємно протилежних боків поверхні ковзання, які призначені для з'єднання ґратчастих плит між собою і кожна з яких обладнана фіксуючим виступом, який при з'єднанні ґратчастих плит заскакує і зачіплюється за стінку відповідної протилежної обрізаної або неповної вузлової комірки. Ґратчаста плита зазначеного на початку опису типу відома з [DE 10045814 Cl] і являє собою цільний, виготовлений з пластмаси литтям під тиском виріб для зміцнення і/або озеленення грунту, який має утворену комірками різного типу комірчасту структур у. Ця комірчаста структура відкрита на рівні пішохідної або проїжджої частини. У кожній комірці такої комірчастої структури з боку її основи передбачений дренажний отвір для відведення води. По краях ґратчастої плити передбачені сполучні елементи, які призначені для з'єднання ґратчастих плит між собою і які розташовані в почерговому (шаховому) порядку уздовж її взаємно протилежних боків. Сама комірчаста структура утворена вузловими комірками і розташованими навколо кожної з них у почерговому порядку розетковими і зірчастими комірками. Уздовж країв ґратчастої плити розташовані тільки обрізані або неповні вузлові та зірчасті комірки, які при з'єднанні із сусідніми ґратчастими плитами доповнюються до замкнути х за периметром або повних комірок. Сполучні елементи на обрізаних вузлових комірках утворені розташованими на рівні основи ґратчастої плити поверхнями ковзання, кожна з яких обладнана виступаючим над нею фіксуючим виступом, який при з'єднанні ґратчастих плит заскакує і зачіплюється за стінку відповідної протилежної обрізаної або неповної вузлової комірки іншої ґратчастої плити. Розеткові та зірчасті комірки обмежені стінками, що складаються з дугоподібних ділянок, які з'єднуються між собою та які у місцях їх з'єднання утворюють по виступаючому усередину розеткових комірок вертикальному зигу. Недолік такої відомої ґратчастої плити полягає у тому, що переходи між дугоподібними ділянками стінок, які з'єднуються між собою, розеткових і зірчастих комірок, а також переходи між цими дуго 4 подібними ділянками і стінками вузлових комірок мають занадто загострену форму, і тому при проїзді по ґратчастих плита х у ци х переходах виникають значні піки внутрішнього напруження, які незважаючи на велику товщину стінок комірчастої структури можуть привести до руйнування ґратчастої плити. Ще один недолік відомих ґратчастих плит полягає в тому, що вони через свою високу матеріалоємність мають велику масу і тому створюють незручності при монтажі, а також вимагають високої витрати матеріалу, який використовується для їх виготовлення, з розрахунку на квадратний метр. Виходячи з описаного вище рівня техніки, в основу даного винаходу була покладена задача удосконалити ґратчасту плиту зазначеного на початку опису типу в тому відношенні, щоб практично повністю виключити виникнення піків внутрішніх напружень у місцях переходу дугоподібних ділянок стінок одна у одну та у стінки вузлових комірок незважаючи на виконання обмежуючих комірки стінок зменшеної товщини, а також зменшити масу ґратчастих плит і одночасно з цим підвищити економічність їх виготовлення при збереженні при цьому всіх існуючи х переваг відомих ґратчастих плит, які полягають в зручності їх укладення та оперування з ними. Зазначена задача вирішується за допомогою відмітних ознак п. 1 формули винаходу. Кращі варіанти здійснення винаходу наведені у відповідних залежних пунктах формули. Пропонована у винаході ґратчаста плита відрізняється насамперед тим, що в місцях переходу між стінками розеткових, зірчастих і вузлови х комірок можуть виникати лише порівняно невеликі піки напружень. Досягається це завдяки тому, що в місці з'єднання прилеглих одна до одної дугоподібних ділянок стінок передбачений щонайменше один дугоподібний посилюючий елемент, який дозволяє уникнути загостреного переходу від однієї ділянки стінки до іншої. У результаті підвищується також внутрішня жорсткість комірчастої структури незважаючи на зменшення товщини стінок комірок. Пропонована у винаході ґратчаста плита має значно меншу власн у масу, завдяки якій не тільки забезпечується економія на витратах, але і спрощується монтаж ґратчастої плити. Інші особливості винаходу детально розглянуті в наступному описі з посиланням на прикладені до нього креслення. Нижче винахід більш докладно розглянуто на прикладі одного з варіантів його здійснення з посиланням на прикладені креслення, на яких показано: на Фіг.1 - вигляд в аксонометрії розеткових, зірчастих і вузлових комірок відповідно до рівня техніки та на Фіг.2 - збільшений вигляд у плані фрагмента пропонованої у винаході ґратчастої плити, утвореної розетковими, зірчастими і вузловими комірками. 5 83055 Для пояснення суті даного винаходу на Фіг.1 в аксонометрії показаний фрагмент відомої з рівня техніки ґратчастої плити, яка є прототипом пропонованої у винаході ґратчастої плити. Така відома ґратчаста плита складається з комірок трьох різних типів, що утворюють на рівні землі та проїжджої частини відкриту комірчасту стр уктуру, а саме: вузлових комірок 1, дванадцятикутних розеткових комірок 2 і дванадцятикутних зірчастих комірок 3. Стінки 4 вузлових комірок 1 є частиною стінок 5 розеткових комірок 2 і зірчастих комірок 3. Крім цього стінка 5 розеткових комірок 2 і зірчастих комірок 3 складається з дугоподібних ділянок 6, які у місцях їх з'єднання SP утворюють по виступаючому усередину розеткових комірок 2 вертикальному зигу 7 і одночасно утворюють стінку розеткових комірок 2 і зірчастих комірок 3. Розеткові комірки 2 і зірчасті комірки 3 у свого роду почерговому порядку оточують вузлові комірки 1. Відповідно до цього кожна вузлова комірка 1 одночасно підвищує жорсткість розеткових комірок 2 і зірчастих комірок 3 у місці їх з'єднання. Вузлові комірки 1 виконані у вигляді порожнистих циліндрів і мають сформовані на них на рівні основи BE опорні поверхні 8 у вигляді кругових сегментів. Ці опорні поверхні 8 мають трохи виступаючий вертикально вгору від рівня основи буртик 9, який по обидва боки примикає до дугоподібних ділянок 6, що з'єднані зі стінкою 4 вузлові комірки 1, у результаті чого в кожній розетковій комірці 2 утворюються поглиблення 10, у яких утримуються вода і/або добрива. Знизу на дугоподібних ділянках 6 з їх зворотного відносно виступаючих усередину розеткових комірок 2 зигам 7 боку сформовані опорні поверхні 11 у формі кругових сегментів, які виступають усередину зірчастих комірок 3 і передають бічні зусилля, які діють на зиги 7, на землю. Опорні поверхні 11 мають виступаючий вертикально вверх буртик 12, який по обидва боки від зига 7 примикає до дугоподібних ділянок 6, у результаті чого з їх зворотного відносно кожного зига 7 боку утворюється ще по одному поглибленню 13, у якому утримуються вода і/або добрива. На Фіг.2 показана пропонована у винаході комірчаста структура, утворена розетковими, зірчастими та вузловими комірками, стінки і дугоподібні ділянки стінок яких не мають загострених переходів і зигів. Дугоподібні ділянки 6 мають у місці їх з'єднання SP (на лінії їх перетинання) плавний перехід 14 дугоподібної форми, вигин 15 якого має зворотну кривизну відносно кривизни дугоподібних ділянок 6. У вигині 15 сформований лінзоподібний у перерізі плоский посилюючий елемент 16, що зменшує кривизну переходу 14 між дугоподібними ділянками 6, які з'єднуються. При цьому безступінчастий і беззиговий посилюючий елемент 16 вигину 15 розташований із зовнішнього боку стінки, яка обмежує відповідну розеткову комірку 2, і з внутрішнього боку стінки, яка обмежує відповідну зірчасту 6 комірку 3. Знизу, тобто з боку основи, перехід 14 спирається на одночасно виступаючу і у розеткову комірку 2, і в зірчасту комірку 3 опорну поверхню 17, частина 17.2 якої, що виступає в розеткову комірку 2, є істотно меншою при цьому за її частину 17.1, яка виступає в зірчасту комірку 3. Наявність подібної опорної поверхні забезпечує додаткове підвищення жорсткості вигину 15 і оптимальну передачу зусиль на землю. Кожна з дугоподібних ділянок 6 з'єднується зі стінкою 4 вузлової комірки 1 через сформований із внутрішнього боку стінки розеткової комірки 2 і з внутрішнього боку стінки зірчастої комірки 3 посилюючий елемент 18. Подібні посилюючі елементи 18 на стінці 4 і дугоподібних ділянках 6 мають дугоподібну форму, завдяки якій також зменшується кривизна обох переходів 19 між дугоподібною ділянкою 6 і стінкою 4 вузлової комірки 1 та відсутні на них уступи і зиги. Подібні переходи забезпечують також малу кривизну на ділянці переходу одна у одн у обо х дугоподібних ділянок 6 у зоні стінки 4 вузлові комірки 1. Опорні поверхні 8, на які спирається стінка 4 вузлової комірки 1 і дугоподібні ділянки 6 стінки розеткової комірки 2, а також опорна поверхня 17, на яку спирається перехід 14 між дугоподібними ділянками 6 стінки розеткової комірки 2, переходять одна у одну, і тому всі стінки та дугоподібні ділянки стінок розеткової комірки 2 спираються на суцільну опорну поверхню, що забезпечує більш ефективний розподіл діючих на ґратчасту плиту зусиль та їх передачу на землю. Стінки та дугоподібні ділянки стінок зірчастих комірок 2 також спираються на по суті опорні поверхні 8 та 17, які з'єднуються між собою, що забезпечує більш рівномірну передачу діючи х на ґратчасту плиту зусиль на землю. Наявність беззигового, такого, який має малу кривизну, переходу одна у одн у стінок і дугоподібних ділянок стінок вузлових комірок 1, розеткових комірок 2 і зірчастих комірок 3 у сполученні з практично суцільними опорними поверхнями в зоні стінок дозволяє значно зменшити товщину стінок ґратчастих плит при збереженні їх високої жорсткості. Для кращого зчеплення ґратчастої плити з землею розеткові комірки, які знаходяться в кутах ґратчастої плити в крайніх положеннях, за довжиною її коротких і довгих країв RB5 оснащені знизу поперечками 20 з отворами 21 для не показаних на кресленні цвяхів, які забиваються в землю. Крім того, такі поперечки 20, оскільки вони знизу з'єднують між собою переходи 14, підвищують жорсткість кутови х ділянок ґратчастих плит. Спосіб з'єднання між собою великої кількості прямокутних ґратчастих плит, що складаються з вузлови х комірок 1, розеткових комірок 2 і зірчастих комірок 3, так само як їх укладання в штабель відповідає рівню техніки і тому не вимагає докладного розгляду. 7 Комп’ютерна в ерстка В. Клюкін 83055 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
