Стикове з’єднання профільованих облицьовувальних будівельних елементів у вигляді подвійний шип-паз

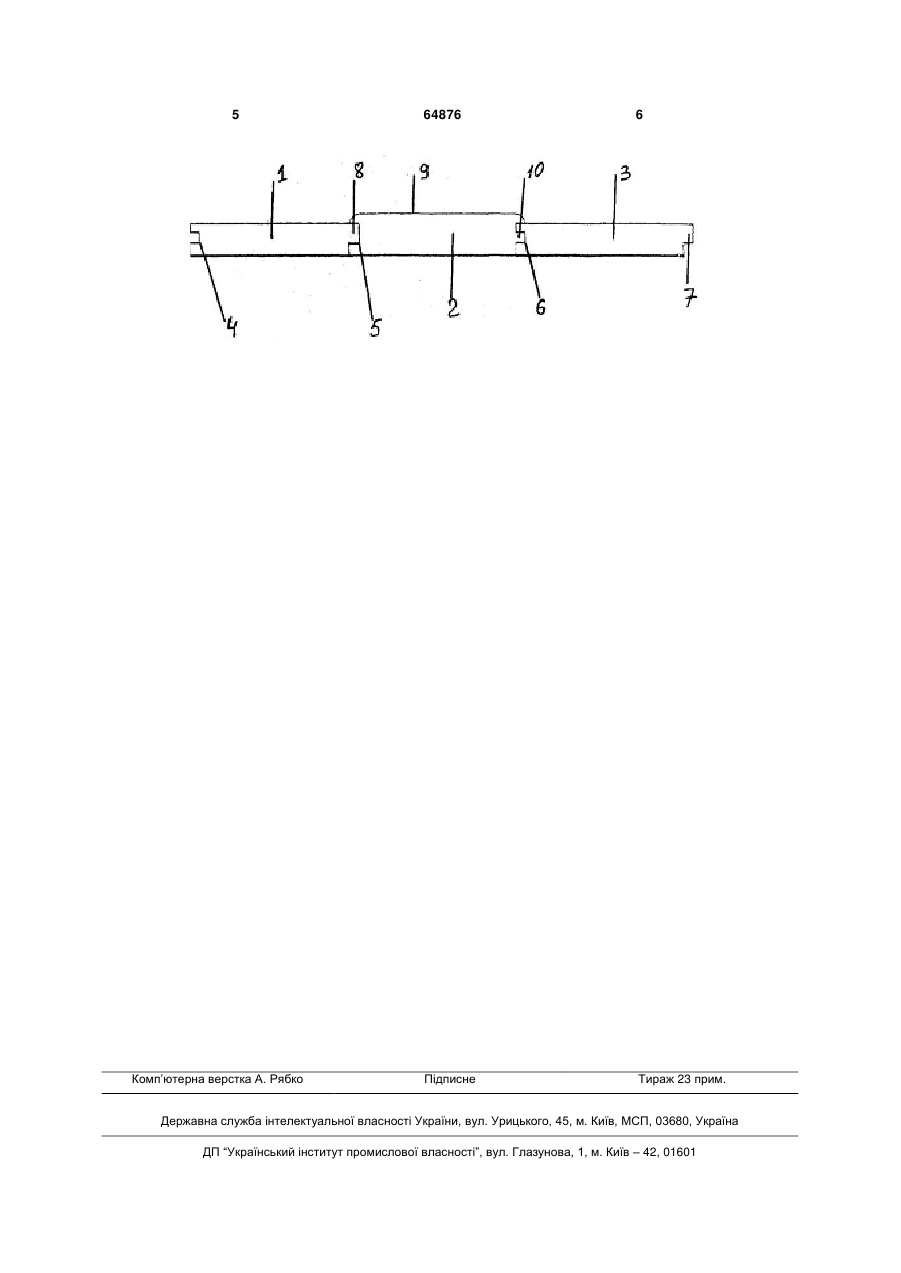

1. Стикове з'єднання профільованих облицьовувальних будівельних елементів, що складається з паза на одній бічній стороні першої панелі та шипа на іншій бічній стороні першої панелі, паза 3 Недоліками обох варіантів з'єднання корисної моделі за патентом Російської Федерації № 88374 є явні профільовані виступи у місцях з'єднань. Пропонована корисна модель усуває недоліки всіх згаданих вище видів з'єднань. Задача заявленої корисної моделі полягає у тому, щоб усунути недоліки відомих видів з'єднань і спростити процес виробництва облицьовувальних будівельних елементів. Технічним результатом є те, що даний вид з'єднання забезпечує максимально рівну поверхню у місцях з'єднань облицьовувальних будівельних елементів, точне (щільне один до одного) й таке, що закривається гребенем середньої панелі, з'єднання сусідніх будівельних панелей із середньою будівельною панеллю й самостійне кріплення кожної панелі до стіни незалежно від іншої. Вказаний технічний результат досягається тим, що в стиковому з'єднанні щонайменше трьох з'єднаних послідовно панелей профільованих постійної ширини облицьовувальних елементів застосовують різні види з'єднання. З'єднання крайнього лівого облицьовувального елемента із середнім другим елементом виконано у вигляді з'єднання ШИП-ПАЗ. При цьому одна бічна сторона крайньої лівої панелі виконана з пазом, розмір якого у два рази менший за шип на протилежній стороні крайньої лівої панелі. Шип на протилежній стороні крайньої лівої панелі вставлений у паз середньої другої панелі. За рахунок подовженого гребеневого виступу другої панелі кінці зовнішньої поверхні згаданої другої панелі закривають місце з'єднання сусідніх облицьовувальних елементів і утворюють рівну форму поверхні середньої панелі. Кінці зовнішньої поверхні згаданої другої панелі мають скруглену форму. Така скруглена форма кінців обумовлює плавний перехід від одної панелі до іншої панелі, що дозволяє сформувати більш рівну поверхню без будь-яких виступів у місцях з'єднань панелі. На іншій боковій стороні середньої другої панелі шип вставлений у паз на одній боковій стороні третьої правої панелі та місце їх з'єднання закривається скругленим кінцем гребеня другої панелі. Третя панель за розміром і формою ідентична першій панелі. У цьому випадку при впливі світла й погоди не з'являються видимі щілини на лицьовій поверхні комбінації елементів і забезпечується рівна поверхня. Таким чином, утворюється з'єднання будівельних панелей, яке ховається під поверхнею панелей, і не утворюються явні профільовані опуклості чи заглиблення у місцях з'єднань будівельних панелей одна з одною. Корисна модель ілюструється кресленням, яке показує з'єднання у відповідності до заявленої корисної моделі. 64876 4 На кресленні показані облицьовувальні будівельні елементи панелі 1, 2 і 3 з бічними поверхнями, що мають шипи 8, 10, 7 і пази 4, 5, 6. Над шипами 8 і 10 розташований гребінь 9 зі скругленими кінцями. Представлене на кресленні стикове з'єднання профільованих облицьовуваних будівельних елементів складається з паза 4 на одній бічній стороні першої панелі 1 та шипа 8 на іншій бічній стороні цієї ж панелі 1, паза 5 на одній бічній стороні другої панелі 2. При цьому згаданий шип першої панелі вставлений у паз 5 згаданої другої панелі 2. На іншій бічній стороні другої панелі шип 10 вставлений у паз 6 на одній бічній стороні третьої панелі 3. Третя панель 3 ідентична першій панелі 1. При цьому кінці зовнішньої поверхні другої панелі 2, що закривають пазо-гребеневе з'єднання 8, 5, 10, 6 другої панелі 2 з першою та третьою панеллю 3, мають округлену форму. У пропонованому стиковому з'єднанні пази 4, 6 першої і третьої панелей 1, 3 ширші за паз 5 другої панелі 2 вдвічі. Скруглена форма кінців панелей 2 обумовлює плавний перехід від одної панелі до іншої панелі, що дозволяє сформувати більш рівну поверхню без будь-яких виступів у місцях з'єднань панелі. Таким чином, у заявленому рішенні за рахунок подовженого гребеневого виступу другої панелі кінці зовнішньої поверхні згаданої другої панелі закривають місце з'єднання сусідніх облицьовувальних елементів і утворюють рівну форму поверхні середньої панелі. У цьому випадку, під дією світла та різних погодних умов, не утворюються щілини на лицьовій поверхні комбінації елементів і забезпечується рівна поверхня. Таким чином, утворюється з'єднання будівельних панелей, яке ховається під поверхнею панелей, і не утворюються явні профільовані опуклості чи заглиблення у місцях з'єднань будівельних панелей одна з одною. Хоча на кресленні показано з'єднання для трьох панелей, фахівцю буде зрозуміло, що таким чином можна з'єднувати будь-яку кількість панелей, чергуючи з'єднання ШИП-ПАЗ та пазогребеневе з'єднання. Пропонована корисна модель є новою, оскільки невідома з існуючого у світі рівня техніки. Пропонована корисна модель також не витікає явним чином з відомого рівня техніки. Пропонована корисна модель може бути здійснена у промисловому виробництві на існуючому деревообробному обладнанні. Обладнання для виготовлення, спеціальні ножі для заданого профілю облицьовувального будівельного елемента відомі. 5 Комп’ютерна верстка А. Рябко 64876 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
