Спосіб керування режимом роботи системи обігріву комплектного розподільчого пристрою зовнішньої установки

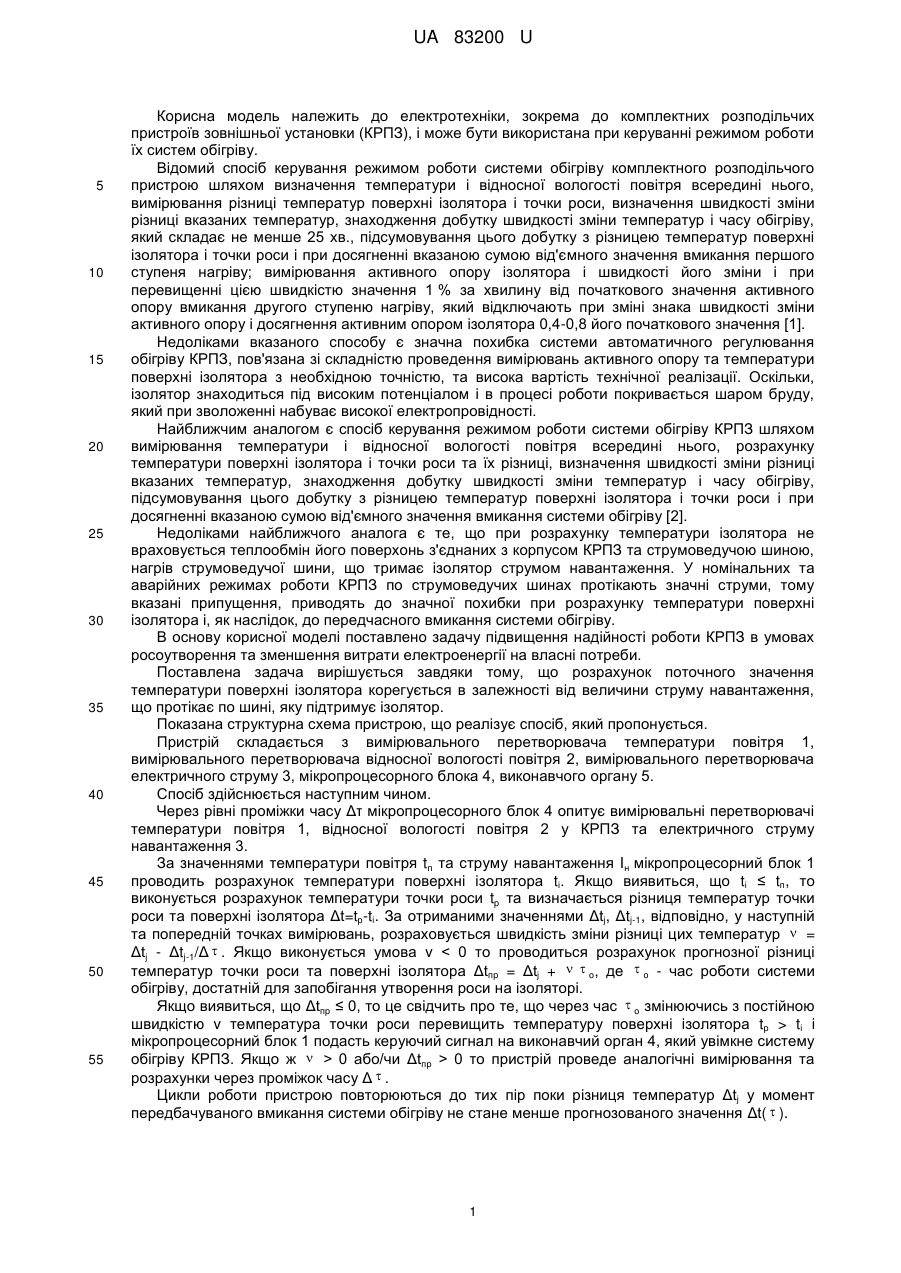

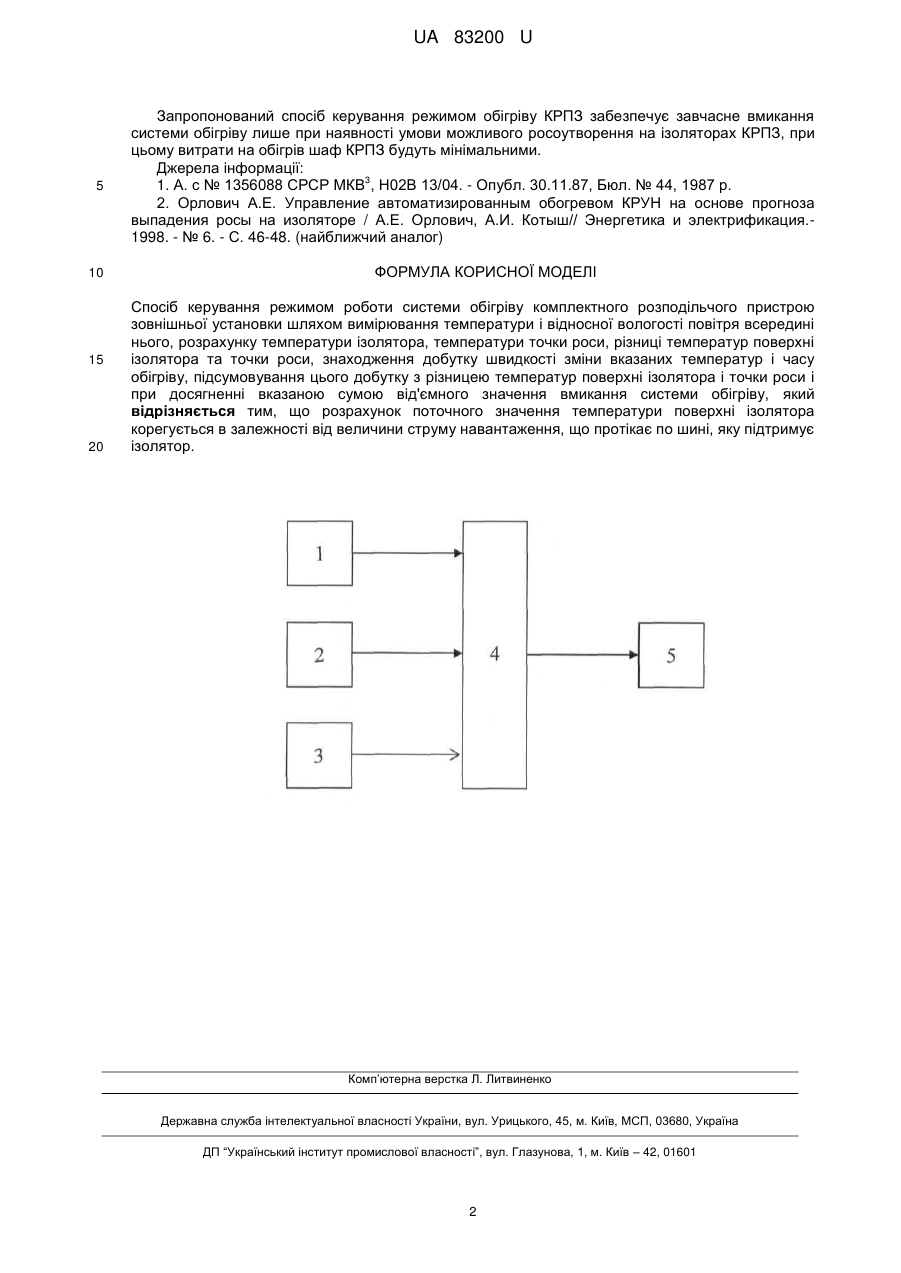

Реферат: Спосіб керування режимом роботи системи обігріву комплектного розподільчого пристрою зовнішньої установки включає вимірювання температури повітря, вимірювання відносної вологості повітря, розрахунок температури ізолятора, розрахунок температури точки роси, розрахунок різниці температур поверхні ізолятора та точки роси, знаходження добутку швидкості зміни вказаних температур і часу обігріву, підсумовування цього добутку з різницею температур поверхні ізолятора і точки роси. При досягненні вищевказаною сумою від'ємного значення вмикання системи обігріву. Розрахунок поточного значення температури поверхні ізолятора корегується в залежності від величини струму навантаження, що протікає по шині, яку підтримує ізолятор. UA 83200 U (12) UA 83200 U UA 83200 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки, зокрема до комплектних розподільчих пристроїв зовнішньої установки (КРПЗ), і може бути використана при керуванні режимом роботи їх систем обігріву. Відомий спосіб керування режимом роботи системи обігріву комплектного розподільчого пристрою шляхом визначення температури і відносної вологості повітря всередині нього, вимірювання різниці температур поверхні ізолятора і точки роси, визначення швидкості зміни різниці вказаних температур, знаходження добутку швидкості зміни температур і часу обігріву, який складає не менше 25 хв., підсумовування цього добутку з різницею температур поверхні ізолятора і точки роси і при досягненні вказаною сумою від'ємного значення вмикання першого ступеня нагріву; вимірювання активного опору ізолятора і швидкості його зміни і при перевищенні цією швидкістю значення 1 % за хвилину від початкового значення активного опору вмикання другого ступеню нагріву, який відключають при зміні знака швидкості зміни активного опору і досягнення активним опором ізолятора 0,4-0,8 його початкового значення [1]. Недоліками вказаного способу є значна похибка системи автоматичного регулювання обігріву КРПЗ, пов'язана зі складністю проведення вимірювань активного опору та температури поверхні ізолятора з необхідною точністю, та висока вартість технічної реалізації. Оскільки, ізолятор знаходиться під високим потенціалом і в процесі роботи покривається шаром бруду, який при зволоженні набуває високої електропровідності. Найближчим аналогом є спосіб керування режимом роботи системи обігріву КРПЗ шляхом вимірювання температури і відносної вологості повітря всередині нього, розрахунку температури поверхні ізолятора і точки роси та їх різниці, визначення швидкості зміни різниці вказаних температур, знаходження добутку швидкості зміни температур і часу обігріву, підсумовування цього добутку з різницею температур поверхні ізолятора і точки роси і при досягненні вказаною сумою від'ємного значення вмикання системи обігріву [2]. Недоліками найближчого аналога є те, що при розрахунку температури ізолятора не враховується теплообмін його поверхонь з'єднаних з корпусом КРПЗ та струмоведучою шиною, нагрів струмоведучої шини, що тримає ізолятор струмом навантаження. У номінальних та аварійних режимах роботи КРПЗ по струмоведучих шинах протікають значні струми, тому вказані припущення, приводять до значної похибки при розрахунку температури поверхні ізолятора і, як наслідок, до передчасного вмикання системи обігріву. В основу корисної моделі поставлено задачу підвищення надійності роботи КРПЗ в умовах росоутворення та зменшення витрати електроенергії на власні потреби. Поставлена задача вирішується завдяки тому, що розрахунок поточного значення температури поверхні ізолятора корегується в залежності від величини струму навантаження, що протікає по шині, яку підтримує ізолятор. Показана структурна схема пристрою, що реалізує спосіб, який пропонується. Пристрій складається з вимірювального перетворювача температури повітря 1, вимірювального перетворювача відносної вологості повітря 2, вимірювального перетворювача електричного струму 3, мікропроцесорного блока 4, виконавчого органу 5. Спосіб здійснюється наступним чином. Через рівні проміжки часу Δτ мікропроцесорного блок 4 опитує вимірювальні перетворювачі температури повітря 1, відносної вологості повітря 2 у КРПЗ та електричного струму навантаження 3. За значеннями температури повітря tп та струму навантаження Iн мікропроцесорний блок 1 проводить розрахунок температури поверхні ізолятора tі. Якщо виявиться, що ti ≤ tп, то виконується розрахунок температури точки роси tp та визначається різниця температур точки роси та поверхні ізолятора Δt=tp-ti. За отриманими значеннями Δtj, Δtj-1, відповідно, у наступній та попередній точках вимірювань, розраховується швидкість зміни різниці цих температур  = Δtj - Δtj-1/Δ  . Якщо виконується умова v ti і мікропроцесорний блок 1 подасть керуючий сигнал на виконавчий орган 4, який увімкне систему обігріву КРПЗ. Якщо ж  > 0 або/чи Δtпp > 0 то пристрій проведе аналогічні вимірювання та розрахунки через проміжок часу Δ  . Цикли роботи пристрою повторюються до тих пір поки різниця температур Δtj у момент передбачуваного вмикання системи обігріву не стане менше прогнозованого значення Δt(  ). 1 UA 83200 U 5 10 15 20 Запропонований спосіб керування режимом обігріву КРПЗ забезпечує завчасне вмикання системи обігріву лише при наявності умови можливого росоутворення на ізоляторах КРПЗ, при цьому витрати на обігрів шаф КРПЗ будуть мінімальними. Джерела інформації: 3 1. А. с № 1356088 СРСР МКВ , Н02В 13/04. - Опубл. 30.11.87, Бюл. № 44, 1987 р. 2. Орлович А.Е. Управление автоматизированным обогревом КРУН на основе прогноза выпадения росы на изоляторе / А.Е. Орлович, А.И. Котыш// Энергетика и электрификация.1998. - № 6. - С. 46-48. (найближчий аналог) ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб керування режимом роботи системи обігріву комплектного розподільчого пристрою зовнішньої установки шляхом вимірювання температури і відносної вологості повітря всередині нього, розрахунку температури ізолятора, температури точки роси, різниці температур поверхні ізолятора та точки роси, знаходження добутку швидкості зміни вказаних температур і часу обігріву, підсумовування цього добутку з різницею температур поверхні ізолятора і точки роси і при досягненні вказаною сумою від'ємного значення вмикання системи обігріву, який відрізняється тим, що розрахунок поточного значення температури поверхні ізолятора корегується в залежності від величини струму навантаження, що протікає по шині, яку підтримує ізолятор. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
