Гідроклин

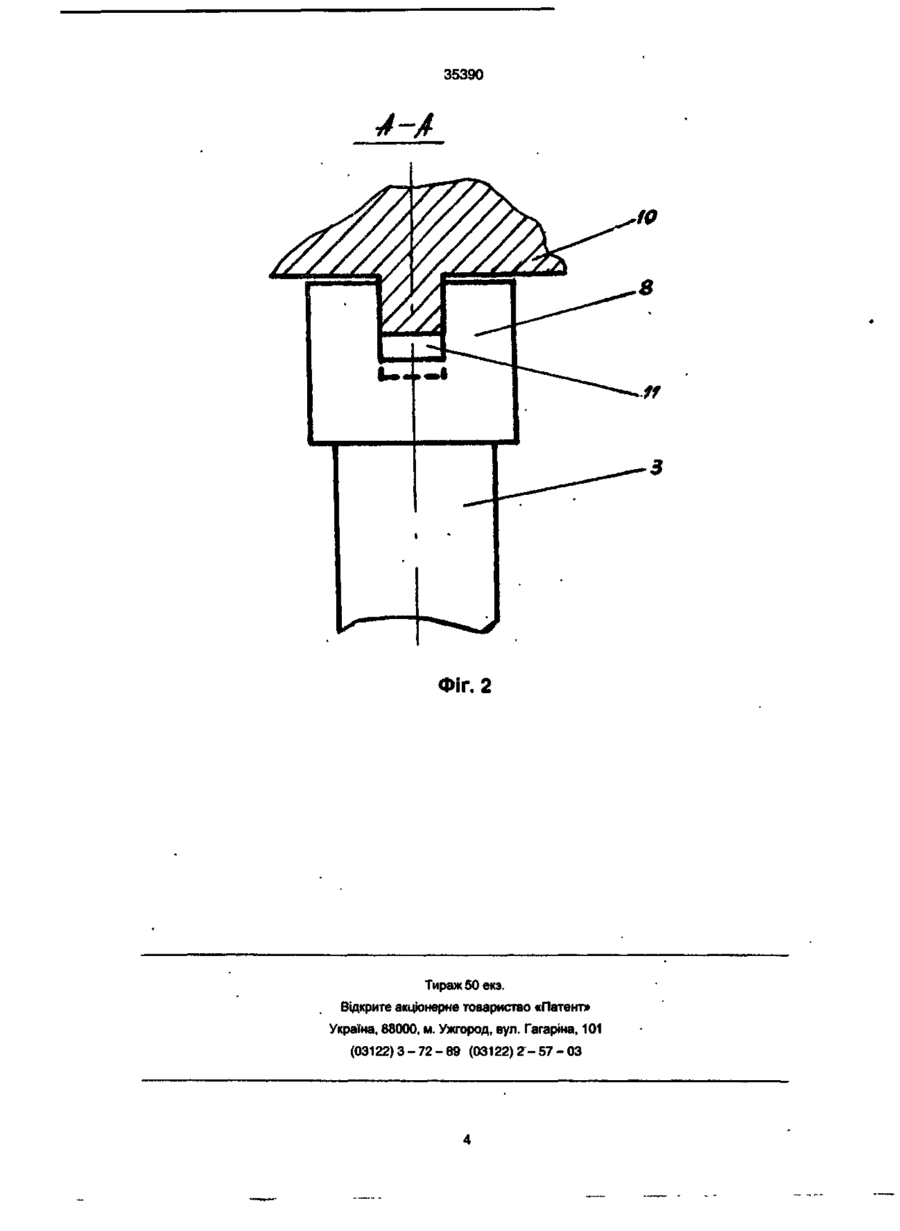

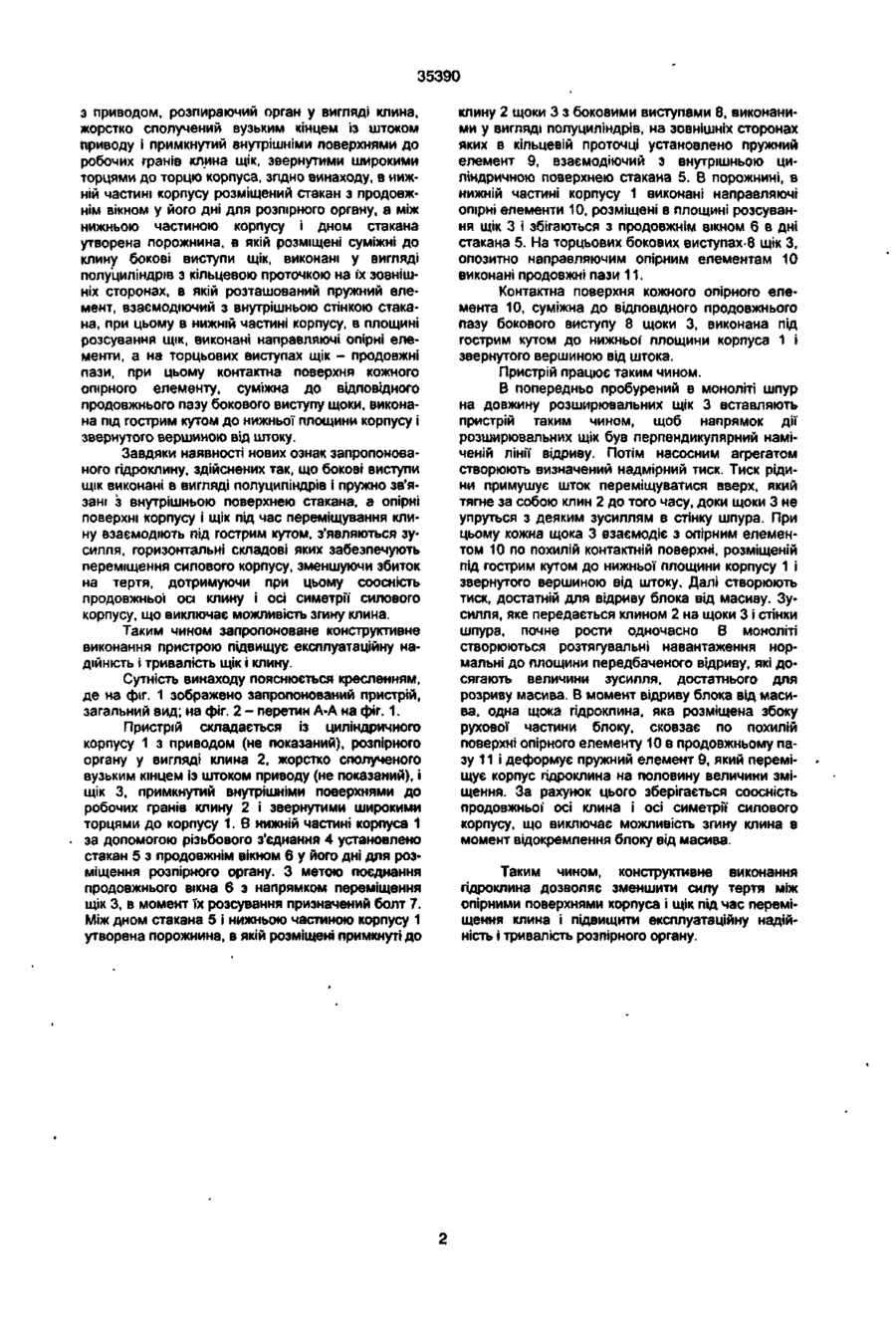

Пдроклин, який включає циліндричний корпус, розпірний орган в вигляді клина і примкнутими внутрішніми поверхнями до робочих фанів клина щік, звернутими широкими торцями до торцю корпуса, відрізняється тим, що в нижній частині корпусу установлено стакан з продовжнім вікном в його дні для розпірного органу, а між нижньою час* Винахід відноситься до гірничої справи та будівництва і призначений для добування граніту та мармуру і може бути використаний для невибухового способу руйнування застарілих залізобетонних і бетонних конструкцій. Відомий пристрій для руйнування монолітних об'єктів, який містить в собі пдроциліндр з поршнем, зв'язаний з ними хвостовиками торцовий розпираючий орган у вигляді східчастого по довжині клина, спрямованого вершинами клинових ступенів до гідроциліндра і розширювальних щік з продовжньо зкошеними східчастими внутрішніми поверхнями, хвостовик клина вільно пропущений через поршень і жорстко сполучений роз'ємним з'єднанням з торцем корпусу гідроциліндра, опозитним робочому органу, а поршень опирається в хвостовики розширювальних щік, при цьому кожна ступінь клину виконана в формі конуса, а внутріш*ня поверхність кожної ступені розширювальних щік в поперечному перерізі має форму півкола (АС. СРСР № 1548433, кл. К21с37/02, заявл. 11.05.87, Бюл. №9, 1990). Однак ця конструкція відносно складна при виготовленні і не забезпечує надійності її роботи. Найбільш близьким до пропонованого винаходу по технічній суті та досягаемому результату (прототип) є пдроклин, який включає гідроциліндр з поршнем та штоком, розпираючий клин, зв'язаний вузьким кінцем із штоком, клиновидні в продовжньому перетині розширювальні щоки, тиною корпусу і дном стакана утворена порожнина, в якій розміщені суміжні до клину бокові виступи щік, виконані у вигляді полуциліндрів з кільцевою проточкою на їх зовнішніх сторонах, в якій розташований пружній елемент, взаємодіючий з внутрішньою стінкою стакана, при цьому, в нижній частині корпусу, в площині розсування щік, виконані направляючі опірні елементи, а на торцьових виступах щік - продовжні пази, до того ж контактна поверхня кожного опірного елементу суміжна до відповідного продовжнього пазу бокового виступу щоки виконана під гострим кутом до нижньої площини корпусу і звернутого вершиною від штоку. звернуті широкими торцями до торцю гідроциліндра, які охоплюють розпираючий клин. Пдроклин обладнаний опірною втулкою, розташованою між звернутими один до другого торцями розширювальних щік і гідроциліндром з можливістю знімання, причому опірна втулка виконана регульованою по висоті (А.С. СРСР № 1430521, со in со at 35390 з приводом, розпираючий орган у вигляді клина, жорстко сполучений вузьким кінцем із штоком приводу і примкнутий внутрішніми поверхнями до робочих гранів клина щік, звернутими широкими торцями до торцю корпуса, згідно винаходу, в нижній частині корпусу розміщений стакан з продовжнім вікном у його дні для розпірного органу, а між нижньою частиною корпусу і дном стакана утворена порожнина, в якій розміщені суміжні до клину бокові виступи щік, виконані у вигляді полуциліндрів з кільцевою проточкою на їх зовнішніх сторонах, в якій розташований пружний елемент, взаємодіючий з внутрішньою стінкою стакана, при цьому в нижній частині корпусу, в площині розсування щік, виконані направляючі опірні елементи, а на торцьових виступах щік - продовжні пази, при цьому контактна поверхня кожного опірного елементу, суміжна до відповідного продовжнього пазу бокового виступу щоки, виконана під гострим кутом до нижньої площини корпусу і звернутого вершиною від штоку. Завдяки наявності нових ознак запропонованого гідроклину, здійснених так, що бокові виступи щік виконані в вигляді полуциліндрів і пружно зв'язані з внутрішньою поверхнею стакана, а опірні поверхні корпусу і щік під час переміщування клину взаємодіють під гострим кутом, з'являються зусилля, горизонтальні складові яких забезпечують переміщення силового корпусу, зменшуючи збиток на тертя, дотримуючи при цьому соосність продовжньої осі клину і осі симетрії силового корпусу, що виключає можливість згину клина. Таким чином запропоноване конструктивне виконання пристрою підвищує експлуатаційну надійність і тривалість щік і клину. Сутність винаходу пояснюється кресленням, де на фіг. 1 зображено запропонований пристрій, загальний вид; на фіг. 2 - перетин А-А на фіг. 1. Пристрій складається із циліндричного корпусу 1 з приводом (не показаний), розпірного органу у вигляді клина 2, жорстко сполученого вузьким кінцем із штоком приводу (не показаний), і щік 3, примкнутий внутрішніми поверхнями до робочих гранів клину 2 і звернутими широкими торцями до корпусу 1. В нижній частині корпуса 1 за допомогою різьбового з'єднання 4 установлено стакан 5 з продовжнім вікном 6 у його дні для розміщення розпірного органу. З метою поєднання продовжнього вікна 6 з напрямком переміщення щік 3, в момент їх розсування призначений болт 7. Між дном стакана 5 і нижньою частиною корпусу 1 утворена порожнина, в якій розміщені примкнуті до клину 2 щоки 3 з боковими виступами 8, виконаними у вигляді полуциліндрів, на зовнішніх сторонах яких в кільцевій проточці установлено пружний елемент 9, взаємодіючий з внутрішньою циліндричною поверхнею стакана 5. В порожнині, в нижній частині корпусу 1 виконані направляючі опірні елементи 10, розміщені в площині розсування щік 3 і збігаються з продовжнім вікном 6 в дні стакана 5. На торцьових бокових виступах-8 щік З, опозитно направляючим опірним елементам 10 виконані продовжні пази 11. Контактна поверхня кожного опірного елемента 10, суміжна до відповідного продовжнього пазу бокового виступу 8 щоки 3, виконана під гострим кутом до нижньої площини корпуса 1 і звернутого вершиною від штока. Пристрій працює таким чином. В попередньо пробурений в моноліті шпур на довжину розширювальних щік 3 вставляють пристрій таким чином, щоб напрямок дії розширювальних щік був перпендикулярний наміченій лінії відриву. Потім насосним агрегатом створюють визначений надмірний тиск. Тиск рідини примушує шток переміщуватися вверх, який тягне за собою клин 2 до того часу, доки щоки 3 не упруться з деяким зусиллям в стінку шпура. При цьому кожна щока 3 взаємодіє з опірним елементом 10 по похилій контактній поверхні, розміщеній під гострим кутом до нижньої площини корпусу 1 і звернутого вершиною від штоку. Далі створюють тиск, достатній для відриву блока від масиву. Зусилля, яке передається клином 2 на щоки 3 і стінки шпура, почне рости одночасно В моноліті створюються розтягувальні навантаження нормальні до площини передбаченого відриву, які досягають величини зусилля, достатнього для розриву масива. В момент відриву блока від масива, одна щока гідроклина, яка розміщена збоку рухової частини блоку, сковзає по похилій поверхні опірного елементу 10 в продовжньому пазу 11 і деформує пружний елемент 9, який переміщує корпус гідроклина на половину величини зміщення. За рахунок цього зберігається соосність продовжньої осі клина і осі симетрії силового корпусу, що виключає можливість згину клина в момент відокремлення блоку від масива. Таким чином, конструктивне виконання гідроклина дозволяє зменшити силу тертя між опірними поверхнями корпуса і щік під час переміщення клина і підвищити експлуатаційну надійність і тривалість розпірного органу. I 06Є9Є 35390 4-А Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
