Механізм відтяжки полотна основов’язальної машини

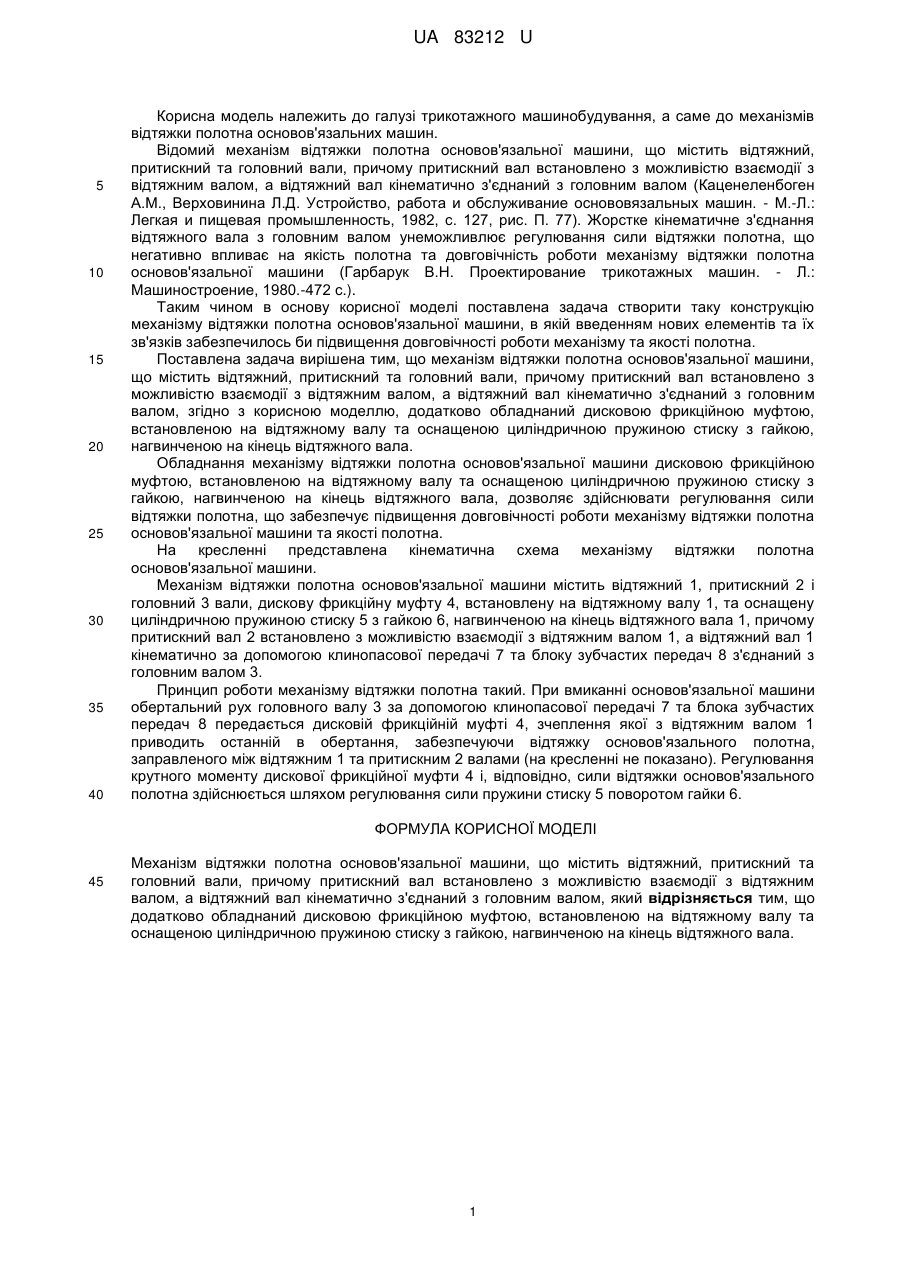

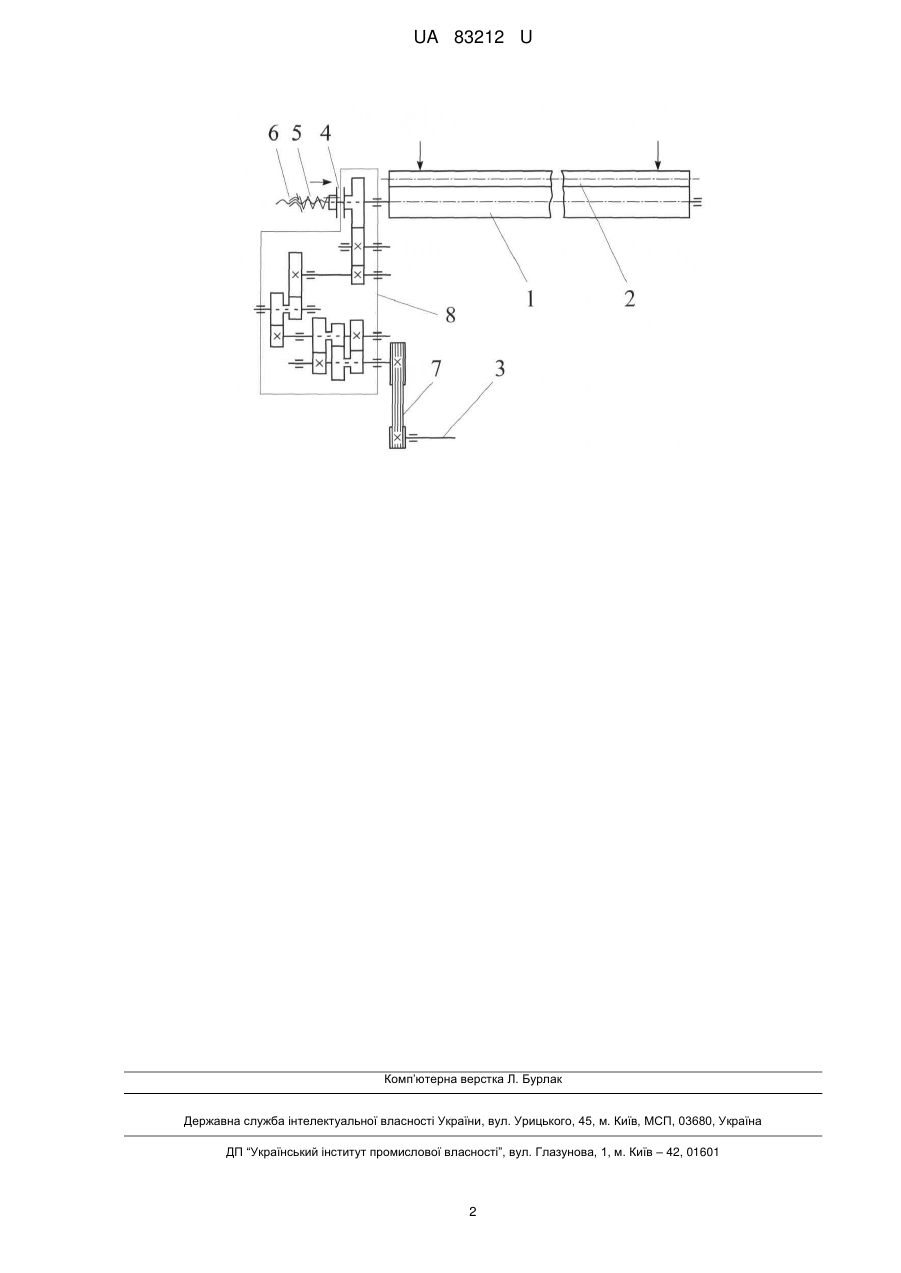

Реферат: UA 83212 U UA 83212 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до механізмів відтяжки полотна основов'язальних машин. Відомий механізм відтяжки полотна основов'язальної машини, що містить відтяжний, притискний та головний вали, причому притискний вал встановлено з можливістю взаємодії з відтяжним валом, а відтяжний вал кінематично з'єднаний з головним валом (Каценеленбоген A.M., Верховинина Л.Д. Устройство, работа и обслуживание основовязальных машин. - М.-Л.: Легкая и пищевая промышленность, 1982, с. 127, рис. П. 77). Жорстке кінематичне з'єднання відтяжного вала з головним валом унеможливлює регулювання сили відтяжки полотна, що негативно впливає на якість полотна та довговічність роботи механізму відтяжки полотна основов'язальної машини (Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980.-472 с.). Таким чином в основу корисної моделі поставлена задача створити таку конструкцію механізму відтяжки полотна основов'язальної машини, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи механізму та якості полотна. Поставлена задача вирішена тим, що механізм відтяжки полотна основов'язальної машини, що містить відтяжний, притискний та головний вали, причому притискний вал встановлено з можливістю взаємодії з відтяжним валом, а відтяжний вал кінематично з'єднаний з головним валом, згідно з корисною моделлю, додатково обладнаний дисковою фрикційною муфтою, встановленою на відтяжному валу та оснащеною циліндричною пружиною стиску з гайкою, нагвинченою на кінець відтяжного вала. Обладнання механізму відтяжки полотна основов'язальної машини дисковою фрикційною муфтою, встановленою на відтяжному валу та оснащеною циліндричною пружиною стиску з гайкою, нагвинченою на кінець відтяжного вала, дозволяє здійснювати регулювання сили відтяжки полотна, що забезпечує підвищення довговічності роботи механізму відтяжки полотна основов'язальної машини та якості полотна. На кресленні представлена кінематична схема механізму відтяжки полотна основов'язальної машини. Механізм відтяжки полотна основов'язальної машини містить відтяжний 1, притискний 2 і головний 3 вали, дискову фрикційну муфту 4, встановлену на відтяжному валу 1, та оснащену циліндричною пружиною стиску 5 з гайкою 6, нагвинченою на кінець відтяжного вала 1, причому притискний вал 2 встановлено з можливістю взаємодії з відтяжним валом 1, а відтяжний вал 1 кінематично за допомогою клинопасової передачі 7 та блоку зубчастих передач 8 з'єднаний з головним валом 3. Принцип роботи механізму відтяжки полотна такий. При вмиканні основов'язальної машини обертальний рух головного валу 3 за допомогою клинопасової передачі 7 та блока зубчастих передач 8 передається дисковій фрикційній муфті 4, зчеплення якої з відтяжним валом 1 приводить останній в обертання, забезпечуючи відтяжку основов'язального полотна, заправленого між відтяжним 1 та притискним 2 валами (на кресленні не показано). Регулювання крутного моменту дискової фрикційної муфти 4 і, відповідно, сили відтяжки основов'язального полотна здійснюється шляхом регулювання сили пружини стиску 5 поворотом гайки 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Механізм відтяжки полотна основов'язальної машини, що містить відтяжний, притискний та головний вали, причому притискний вал встановлено з можливістю взаємодії з відтяжним валом, а відтяжний вал кінематично з'єднаний з головним валом, який відрізняється тим, що додатково обладнаний дисковою фрикційною муфтою, встановленою на відтяжному валу та оснащеною циліндричною пружиною стиску з гайкою, нагвинченою на кінець відтяжного вала. 1 UA 83212 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
