Скоба типу скт

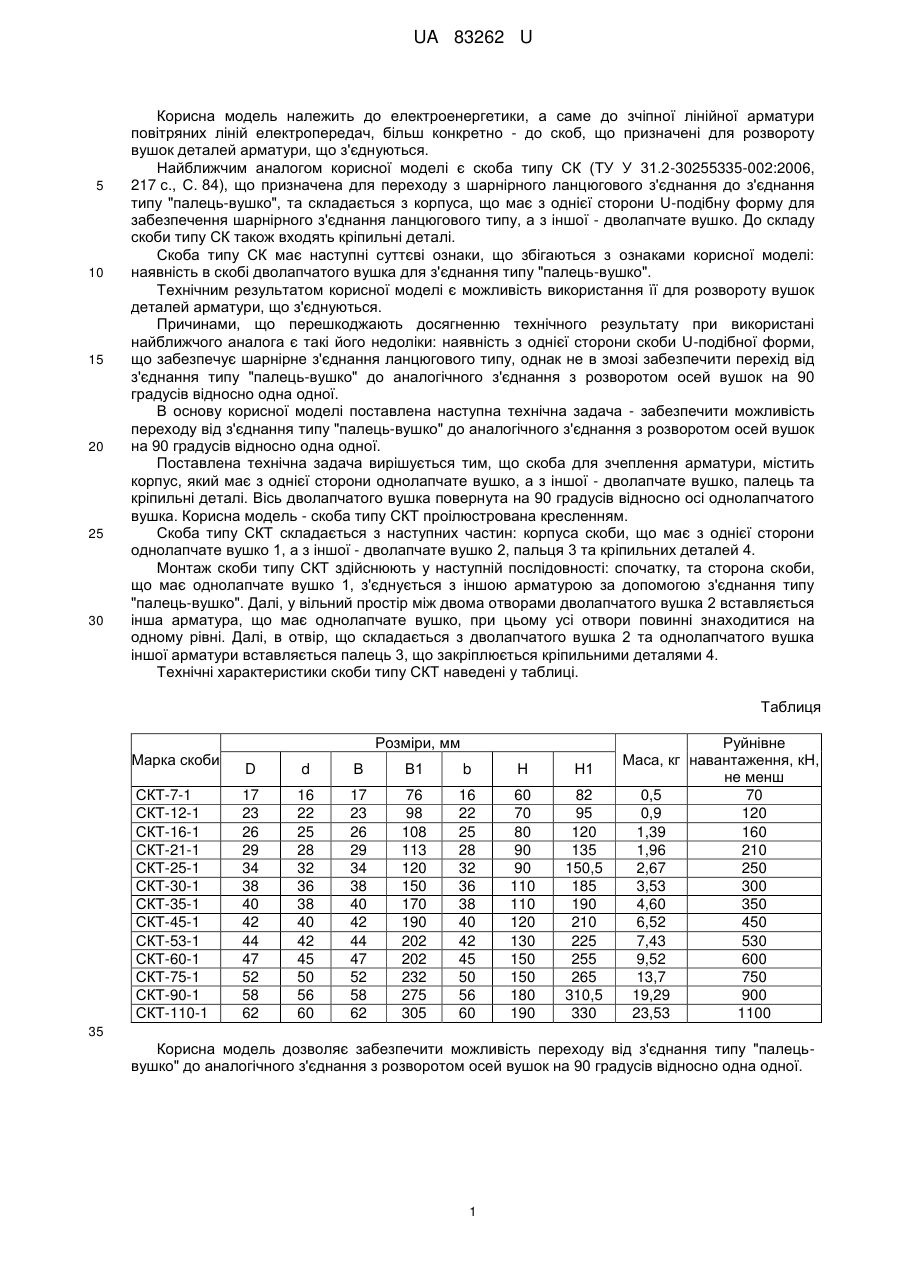

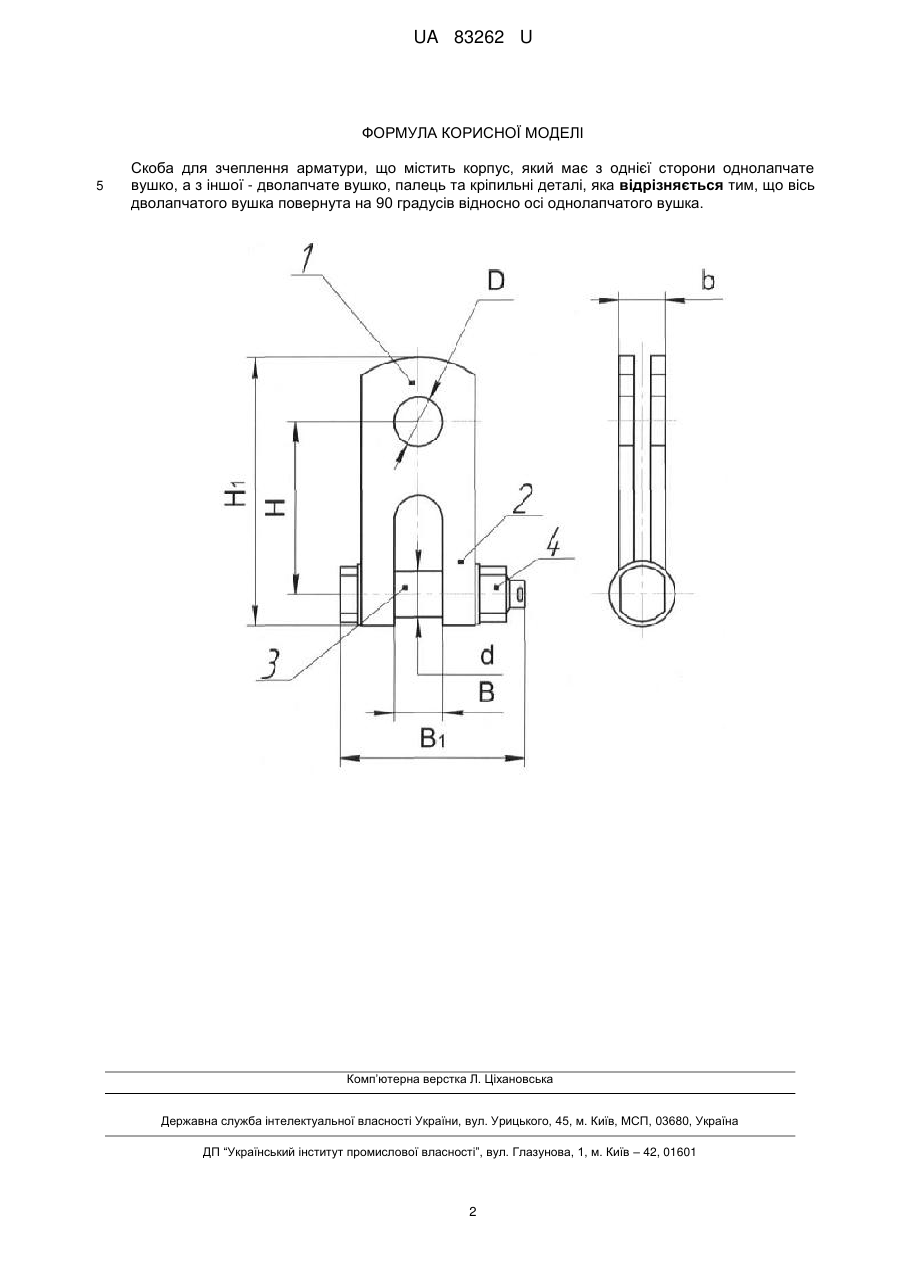

Реферат: UA 83262 U UA 83262 U 5 10 15 20 25 30 Корисна модель належить до електроенергетики, а саме до зчіпної лінійної арматури повітряних ліній електропередач, більш конкретно - до скоб, що призначені для розвороту вушок деталей арматури, що з'єднуються. Найближчим аналогом корисної моделі є скоба типу СК (ТУ У 31.2-30255335-002:2006, 217 с., С. 84), що призначена для переходу з шарнірного ланцюгового з'єднання до з'єднання типу "палець-вушко", та складається з корпуса, що має з однієї сторони U-подібну форму для забезпечення шарнірного з'єднання ланцюгового типу, а з іншої - дволапчате вушко. До складу скоби типу СК також входять кріпильні деталі. Скоба типу СК має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність в скобі дволапчатого вушка для з'єднання типу "палець-вушко". Технічним результатом корисної моделі є можливість використання її для розвороту вушок деталей арматури, що з'єднуються. Причинами, що перешкоджають досягненню технічного результату при використані найближчого аналога є такі його недоліки: наявність з однієї сторони скоби U-подібної форми, що забезпечує шарнірне з'єднання ланцюгового типу, однак не в змозі забезпечити перехід від з'єднання типу "палець-вушко" до аналогічного з'єднання з розворотом осей вушок на 90 градусів відносно одна одної. В основу корисної моделі поставлена наступна технічна задача - забезпечити можливість переходу від з'єднання типу "палець-вушко" до аналогічного з'єднання з розворотом осей вушок на 90 градусів відносно одна одної. Поставлена технічна задача вирішується тим, що скоба для зчеплення арматури, містить корпус, який має з однієї сторони однолапчате вушко, а з іншої - дволапчате вушко, палець та кріпильні деталі. Вісь дволапчатого вушка повернута на 90 градусів відносно осі однолапчатого вушка. Корисна модель - скоба типу СКТ проілюстрована кресленням. Скоба типу СКТ складається з наступних частин: корпуса скоби, що має з однієї сторони однолапчате вушко 1, а з іншої - дволапчате вушко 2, пальця 3 та кріпильних деталей 4. Монтаж скоби типу СКТ здійснюють у наступній послідовності: спочатку, та сторона скоби, що має однолапчате вушко 1, з'єднується з іншою арматурою за допомогою з'єднання типу "палець-вушко". Далі, у вільний простір між двома отворами дволапчатого вушка 2 вставляється інша арматура, що має однолапчате вушко, при цьому усі отвори повинні знаходитися на одному рівні. Далі, в отвір, що складається з дволапчатого вушка 2 та однолапчатого вушка іншої арматури вставляється палець 3, що закріплюється кріпильними деталями 4. Технічні характеристики скоби типу СКТ наведені у таблиці. Таблиця Розміри, мм Марка скоби СКТ-7-1 СКТ-12-1 СКТ-16-1 СКТ-21-1 СКТ-25-1 СКТ-30-1 СКТ-35-1 СКТ-45-1 СКТ-53-1 СКТ-60-1 СКТ-75-1 СКТ-90-1 СКТ-110-1 D d В В1 b Н Н1 17 23 26 29 34 38 40 42 44 47 52 58 62 16 22 25 28 32 36 38 40 42 45 50 56 60 17 23 26 29 34 38 40 42 44 47 52 58 62 76 98 108 113 120 150 170 190 202 202 232 275 305 16 22 25 28 32 36 38 40 42 45 50 56 60 60 70 80 90 90 110 110 120 130 150 150 180 190 82 95 120 135 150,5 185 190 210 225 255 265 310,5 330 Руйнівне Маса, кг навантаження, кН, не менш 0,5 70 0,9 120 1,39 160 1,96 210 2,67 250 3,53 300 4,60 350 6,52 450 7,43 530 9,52 600 13,7 750 19,29 900 23,53 1100 35 Корисна модель дозволяє забезпечити можливість переходу від з'єднання типу "палецьвушко" до аналогічного з'єднання з розворотом осей вушок на 90 градусів відносно одна одної. 1 UA 83262 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Скоба для зчеплення арматури, що містить корпус, який має з однієї сторони однолапчате вушко, а з іншої - дволапчате вушко, палець та кріпильні деталі, яка відрізняється тим, що вісь дволапчатого вушка повернута на 90 градусів відносно осі однолапчатого вушка. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
