Серга

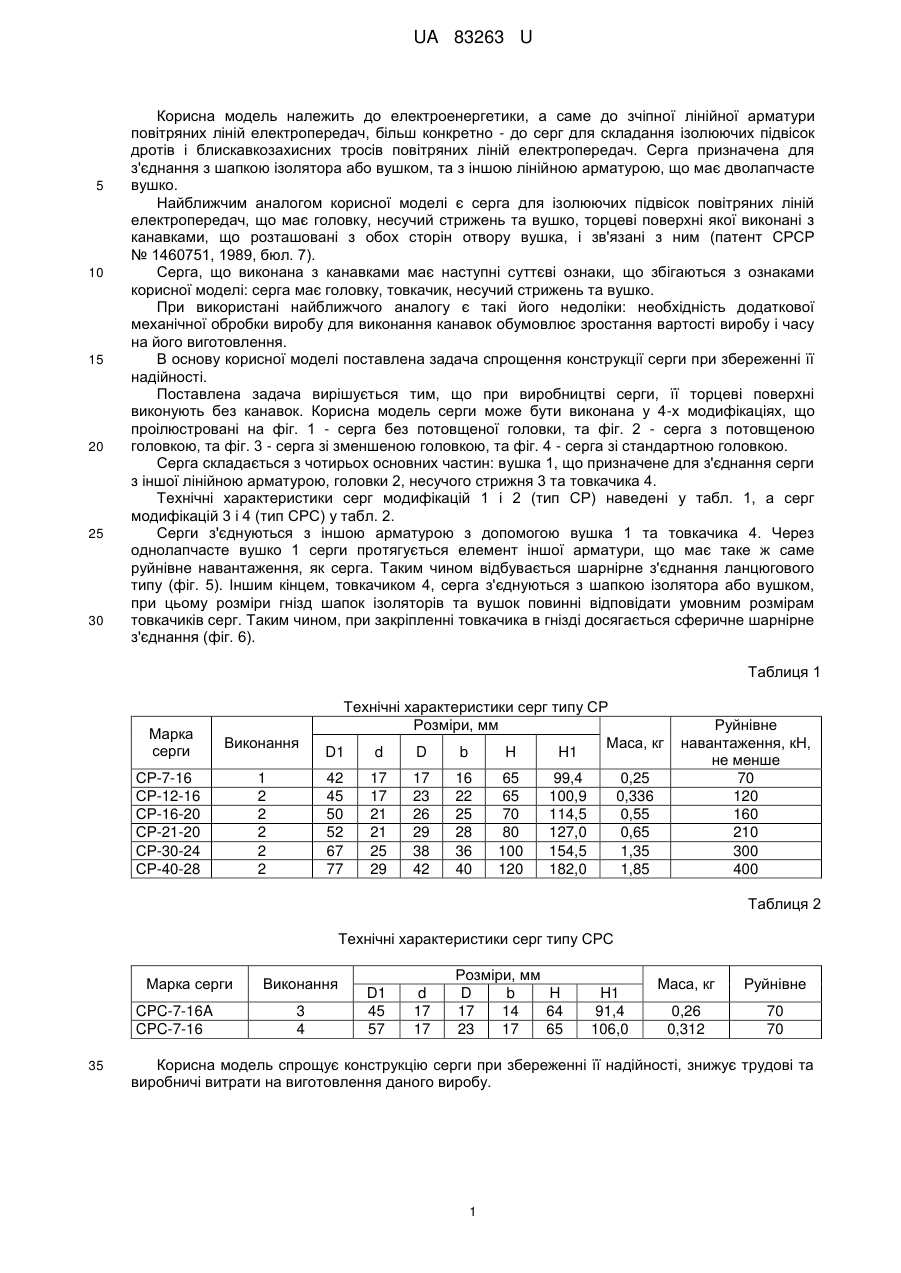

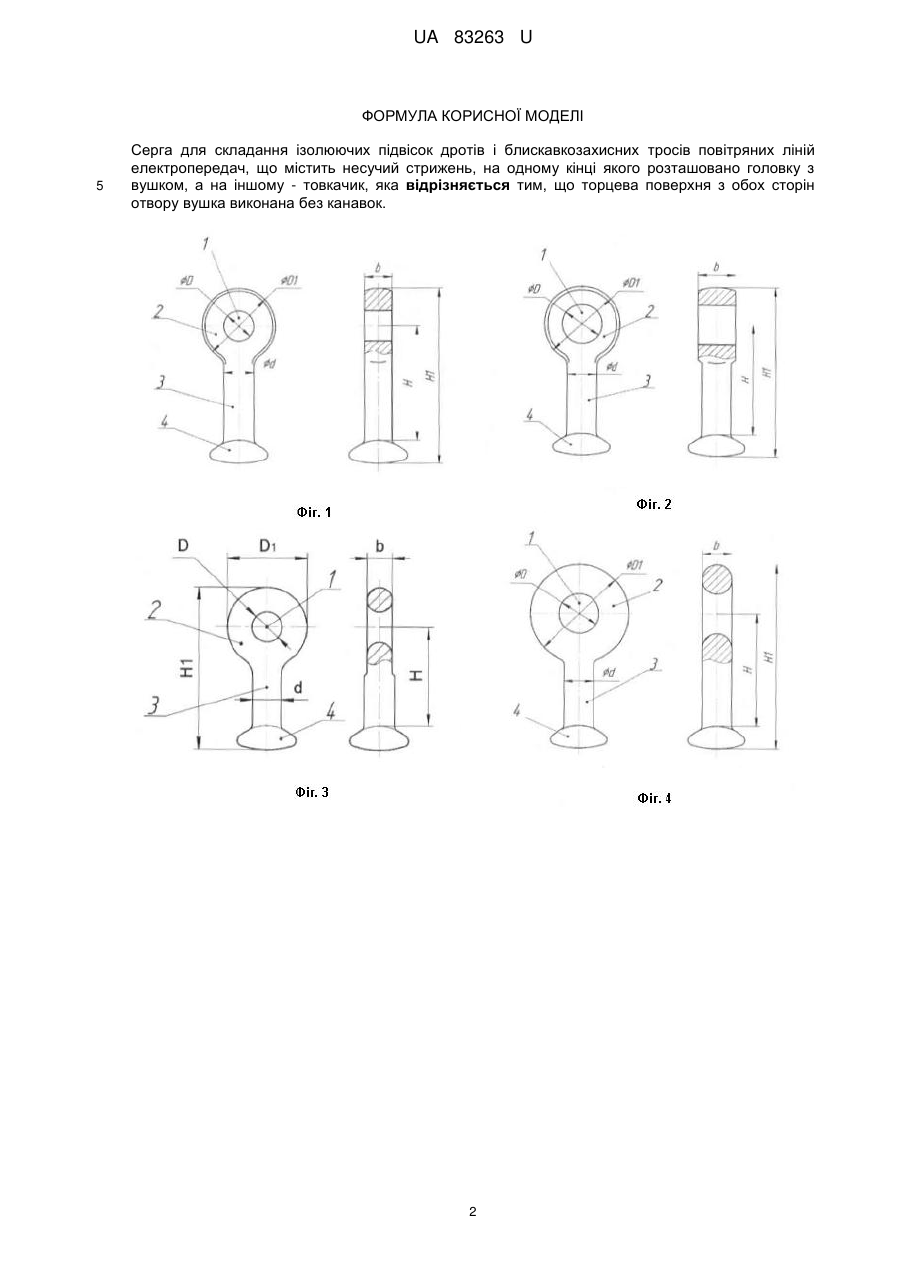

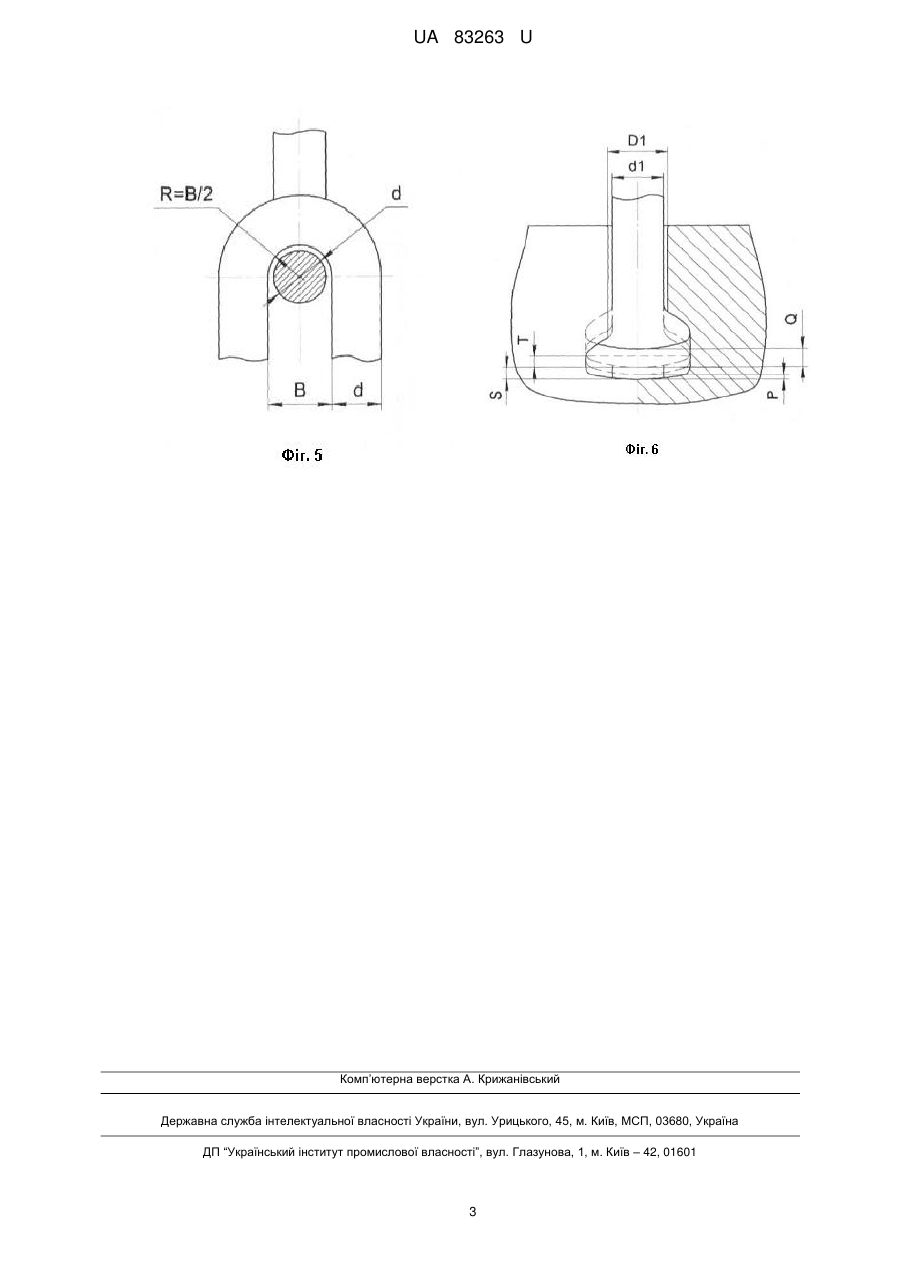

Реферат: UA 83263 U UA 83263 U 5 10 15 20 25 30 Корисна модель належить до електроенергетики, а саме до зчіпної лінійної арматури повітряних ліній електропередач, більш конкретно - до серг для складання ізолюючих підвісок дротів і блискавкозахисних тросів повітряних ліній електропередач. Серга призначена для з'єднання з шапкою ізолятора або вушком, та з іншою лінійною арматурою, що має дволапчаcте вушко. Найближчим аналогом корисної моделі є серга для ізолюючих підвісок повітряних ліній електропередач, що має головку, несучий стрижень та вушко, торцеві поверхні якої виконані з канавками, що розташовані з обох сторін отвору вушка, і зв'язані з ним (патент СРСР № 1460751, 1989, бюл. 7). Серга, що виконана з канавками має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: серга має головку, товкачик, несучий стрижень та вушко. При використані найближчого аналогу є такі його недоліки: необхідність додаткової механічної обробки виробу для виконання канавок обумовлює зростання вартості виробу і часу на його виготовлення. В основу корисної моделі поставлена задача спрощення конструкції серги при збереженні її надійності. Поставлена задача вирішується тим, що при виробництві серги, її торцеві поверхні виконують без канавок. Корисна модель серги може бути виконана у 4-х модифікаціях, що проілюстровані на фіг. 1 - серга без потовщеної головки, та фіг. 2 - серга з потовщеною головкою, та фіг. 3 - серга зі зменшеною головкою, та фіг. 4 - серга зі стандартною головкою. Серга складається з чотирьох основних частин: вушка 1, що призначене для з'єднання серги з іншої лінійною арматурою, головки 2, несучого стрижня 3 та товкачика 4. Технічні характеристики серг модифікацій 1 і 2 (тип СР) наведені у табл. 1, а серг модифікацій 3 і 4 (тип СРС) у табл. 2. Серги з'єднуються з іншою арматурою з допомогою вушка 1 та товкачика 4. Через однолапчасте вушко 1 серги протягується елемент іншої арматури, що має таке ж саме руйнівне навантаження, як серга. Таким чином відбувається шарнірне з'єднання ланцюгового типу (фіг. 5). Іншим кінцем, товкачиком 4, серга з'єднуються з шапкою ізолятора або вушком, при цьому розміри гнізд шапок ізоляторів та вушок повинні відповідати умовним розмірам товкачиків серг. Таким чином, при закріпленні товкачика в гнізді досягається сферичне шарнірне з'єднання (фіг. 6). Таблиця 1 Марка серги Виконання СР-7-16 СР-12-16 СР-16-20 СР-21-20 СР-30-24 СР-40-28 1 2 2 2 2 2 Технічні характеристики серг типу СР Розміри, мм Маса, кг D1 d D b H H1 42 45 50 52 67 77 17 17 21 21 25 29 17 23 26 29 38 42 16 22 25 28 36 40 65 65 70 80 100 120 99,4 100,9 114,5 127,0 154,5 182,0 0,25 0,336 0,55 0,65 1,35 1,85 Руйнівне навантаження, кН, не менше 70 120 160 210 300 400 Таблиця 2 Технічні характеристики серг типу СРС Марка серги CPC-7-16A CPC-7-16 35 Виконання 3 4 D1 45 57 d 17 17 Розміри, мм D b H 17 14 64 23 17 65 H1 91,4 106,0 Маса, кг Руйнівне 0,26 0,312 70 70 Корисна модель спрощує конструкцію серги при збереженні її надійності, знижує трудові та виробничі витрати на виготовлення даного виробу. 1 UA 83263 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Серга для складання ізолюючих підвісок дротів і блискавкозахисних тросів повітряних ліній електропередач, що містить несучий стрижень, на одному кінці якого розташовано головку з вушком, а на іншому - товкачик, яка відрізняється тим, що торцева поверхня з обох сторін отвору вушка виконана без канавок. 2 UA 83263 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
