Щогла освітлювальна

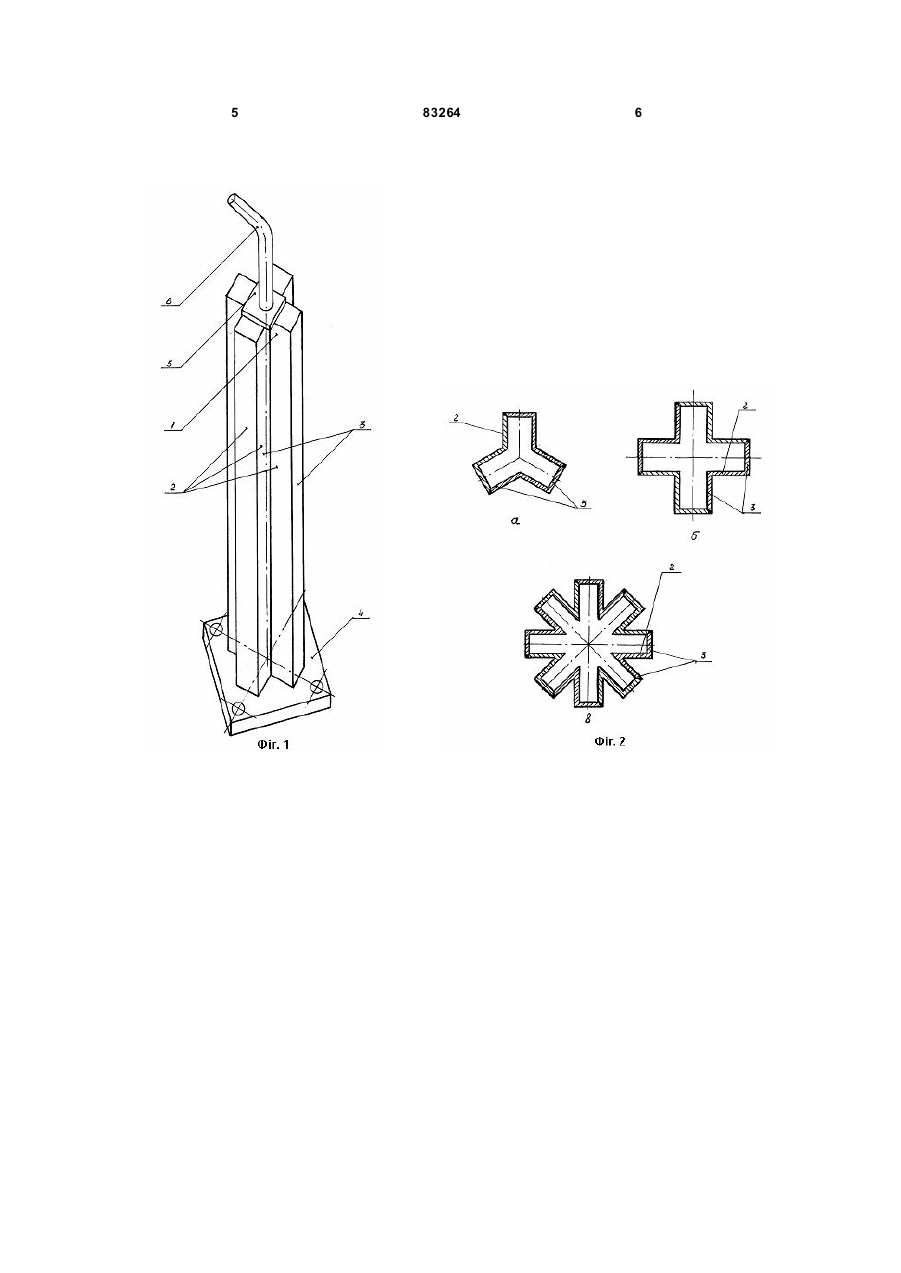

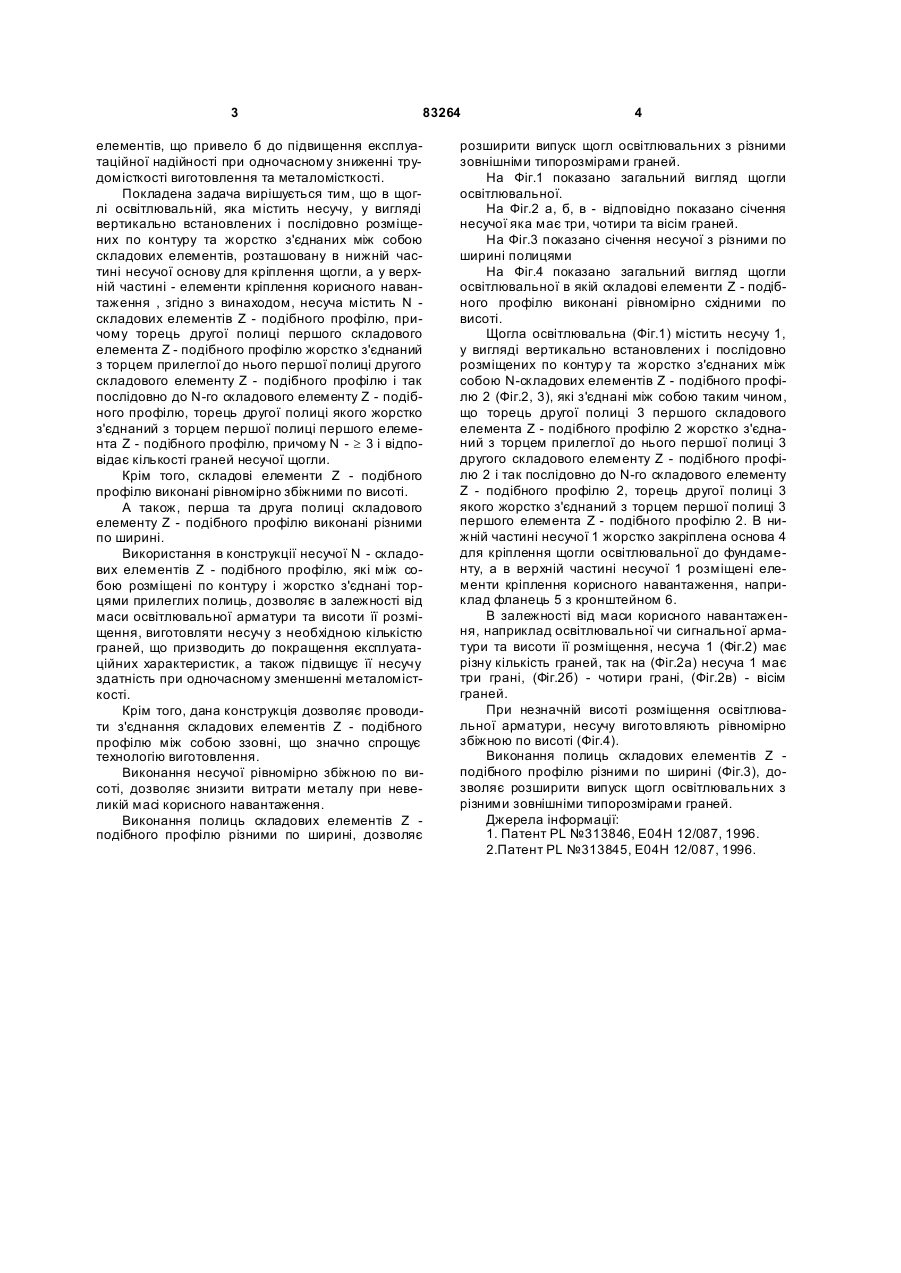

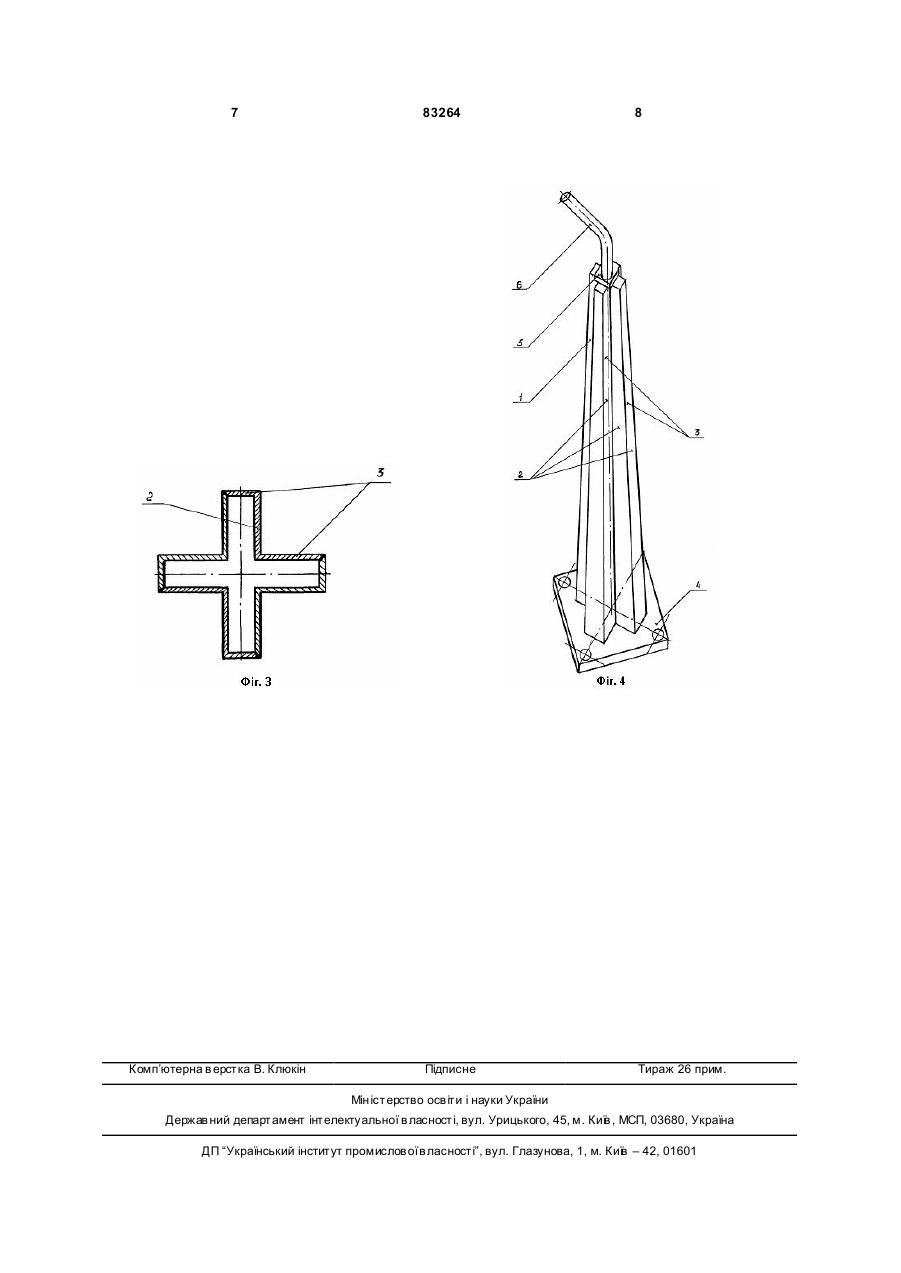

1. Щогла освітлювальна, яка містить несучу у вигляді вертикально встановлених і послідовно розміщених по контур у та жорстко з'єднаних між собою складових елементів, розташовану в нижній частині несучої основу для кріплення щогли, а у верхній частині - елементи кріплення корисного навантаження, яка відрізняється тим, що несуча 3 83264 елементів, що привело б до підвищення експлуатаційної надійності при одночасному зниженні трудомісткості виготовлення та металомісткості. Покладена задача вирішується тим, що в щоглі освітлювальній, яка містить несучу, у вигляді вертикально встановлених і послідовно розміщених по контуру та жорстко з'єднаних між собою складових елементів, розташовану в нижній частині несучої основу для кріплення щогли, а у верхній частині - елементи кріплення корисного навантаження , згідно з винаходом, несуча містить N складових елементів Z - подібного профілю, причому торець другої полиці першого складового елемента Z - подібного профілю жорстко з'єднаний з торцем прилеглої до нього першої полиці другого складового елементу Z - подібного профілю і так послідовно до N-го складового елементу Z - подібного профілю, торець другої полиці якого жорстко з'єднаний з торцем першої полиці першого елемента Z - подібного профілю, причому N - ³ 3 і відповідає кількості граней несучої щогли. Крім того, складові елементи Z - подібного профілю виконані рівномірно збіжними по висоті. А також, перша та друга полиці складового елементу Z - подібного профілю виконані різними по ширині. Використання в конструкції несучої N - складових елементів Z - подібного профілю, які між собою розміщені по контуру і жорстко з'єднані торцями прилеглих полиць, дозволяє в залежності від маси освітлювальної арматури та висоти її розміщення, виготовляти несучу з необхідною кількістю граней, що призводить до покращення експлуатаційних характеристик, а також підвищує її несучу здатність при одночасному зменшенні металомісткості. Крім того, дана конструкція дозволяє проводити з'єднання складових елементів Z - подібного профілю між собою ззовні, що значно спрощує технологію виготовлення. Виконання несучої рівномірно збіжною по висоті, дозволяє знизити витрати металу при невеликій масі корисного навантаження. Виконання полиць складових елементів Z подібного профілю різними по ширині, дозволяє 4 розширити випуск щогл освітлювальних з різними зовнішніми типорозмірами граней. На Фіг.1 показано загальний вигляд щогли освітлювальної. На Фіг.2 а, б, в - відповідно показано січення несучої яка має три, чотири та вісім граней. На Фіг.3 показано січення несучої з різними по ширині полицями На Фіг.4 показано загальний вигляд щогли освітлювальної в якій складові елементи Z - подібного профілю виконані рівномірно східними по висоті. Щогла освітлювальна (Фіг.1) містить несучу 1, у вигляді вертикально встановлених і послідовно розміщених по контур у та жорстко з'єднаних між собою N-складових елементів Z - подібного профілю 2 (Фіг.2, 3), які з'єднані між собою таким чином, що торець другої полиці 3 першого складового елемента Z - подібного профілю 2 жорстко з'єднаний з торцем прилеглої до нього першої полиці 3 другого складового елементу Z - подібного профілю 2 і так послідовно до N-го складового елементу Z - подібного профілю 2, торець другої полиці 3 якого жорстко з'єднаний з торцем першої полиці 3 першого елемента Z - подібного профілю 2. В нижній частині несучої 1 жорстко закріплена основа 4 для кріплення щогли освітлювальної до фундаменту, а в верхній частині несучої 1 розміщені елементи кріплення корисного навантаження, наприклад фланець 5 з кронштейном 6. В залежності від маси корисного навантаження, наприклад освітлювальної чи сигнальної арматури та висоти її розміщення, несуча 1 (Фіг.2) має різну кількість граней, так на (Фіг.2а) несуча 1 має три грані, (Фіг.2б) - чотири грані, (Фіг.2в) - вісім граней. При незначній висоті розміщення освітлювальної арматури, несучу вигото вляють рівномірно збіжною по висоті (Фіг.4). Виконання полиць складових елементів Z подібного профілю різними по ширині (Фіг.3), дозволяє розширити випуск щогл освітлювальних з різними зовнішніми типорозмірами граней. Джерела інформації: 1. Патент PL №313846, Е04Н 12/087, 1996. 2.Патент PL №313845, Е04Н 12/087, 1996. 5 83264 6 7 Комп’ютерна в ерстка В. Клюкін 83264 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
