Опорно-поворотний пристрій портального крана

Номер патенту: 83376

Опубліковано: 10.09.2013

Автори: Гущин Володимир Михайлович, Гущин Олег Володимирович

Завантажити PDF файл.

Формула / Реферат

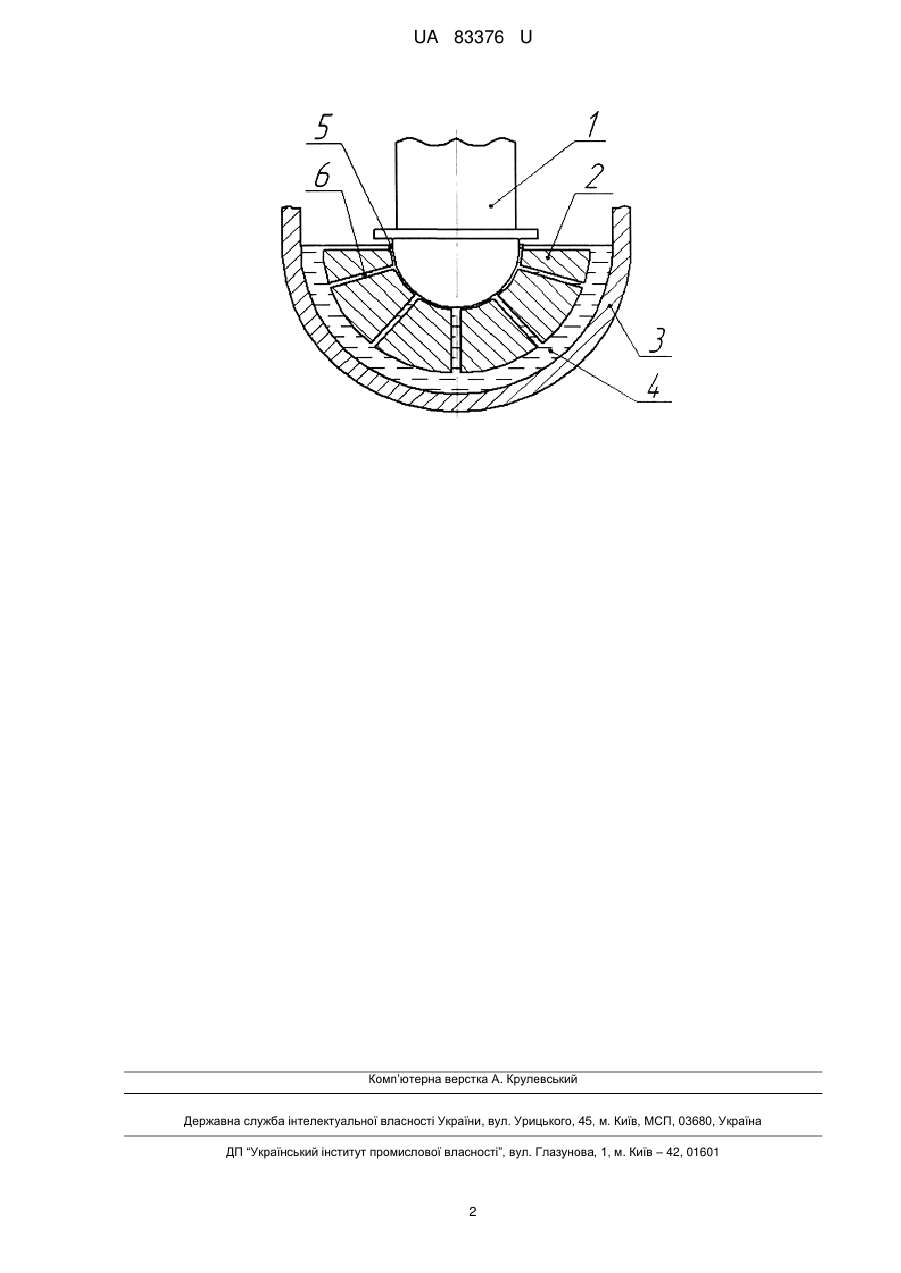

Опорно-поворотний пристрій портального крана, що містить поворотну колону, який відрізняється тим, що основа поворотної колони має сферичну опорну поверхню, напівсферична опора з симетричними каналами у вигляді отворів розміщена в стакані з магнітною рідиною на відстані 5…10 мм один від одного.

Текст

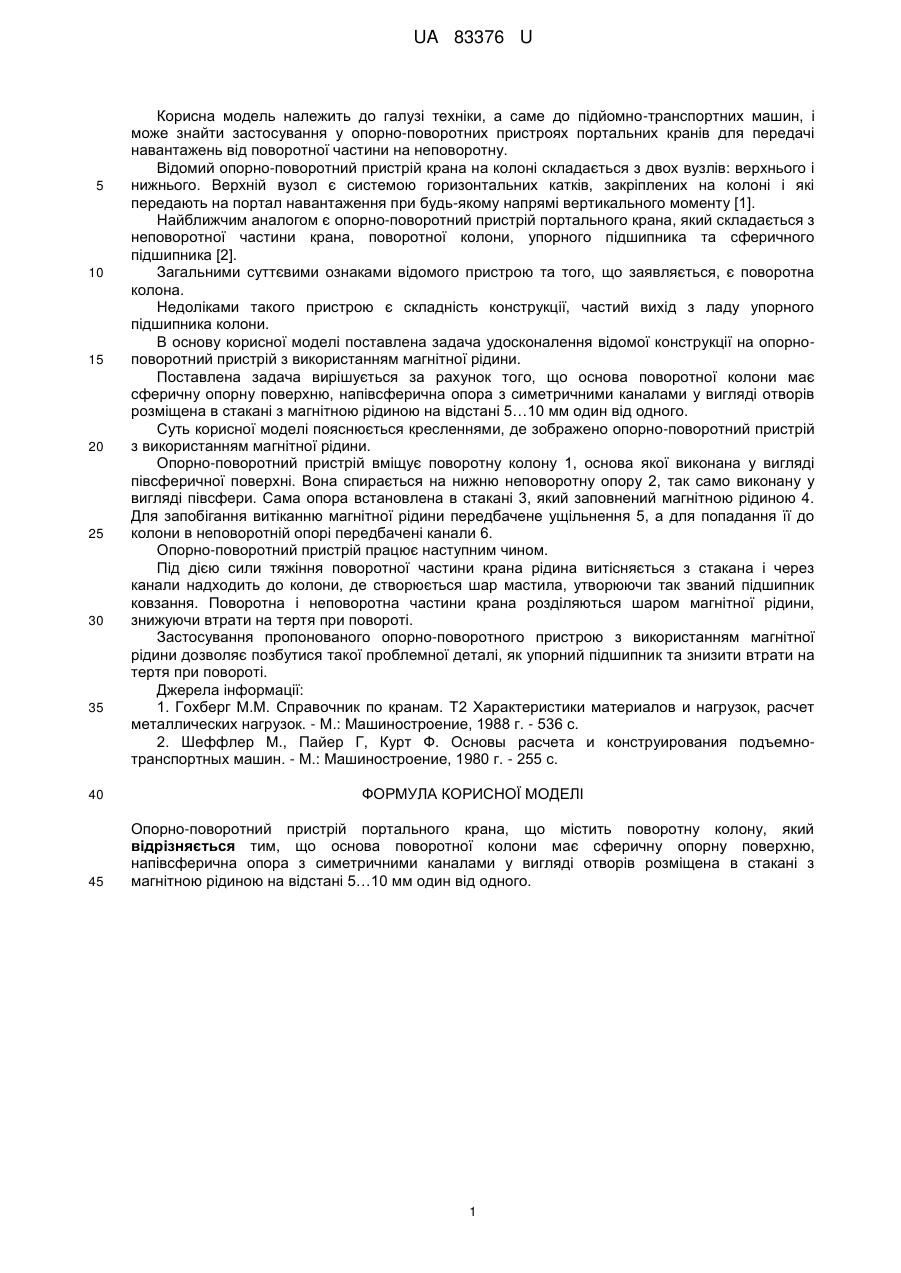

Реферат: UA 83376 U UA 83376 U 5 10 15 20 25 30 35 Корисна модель належить до галузі техніки, а саме до підйомно-транспортних машин, і може знайти застосування у опорно-поворотних пристроях портальних кранів для передачі навантажень від поворотної частини на неповоротну. Відомий опорно-поворотний пристрій крана на колоні складається з двох вузлів: верхнього і нижнього. Верхній вузол є системою горизонтальних катків, закріплених на колоні і які передають на портал навантаження при будь-якому напрямі вертикального моменту [1]. Найближчим аналогом є опорно-поворотний пристрій портального крана, який складається з неповоротної частини крана, поворотної колони, упорного підшипника та сферичного підшипника [2]. Загальними суттєвими ознаками відомого пристрою та того, що заявляється, є поворотна колона. Недоліками такого пристрою є складність конструкції, частий вихід з ладу упорного підшипника колони. В основу корисної моделі поставлена задача удосконалення відомої конструкції на опорноповоротний пристрій з використанням магнітної рідини. Поставлена задача вирішується за рахунок того, що основа поворотної колони має сферичну опорну поверхню, напівсферична опора з симетричними каналами у вигляді отворів розміщена в стакані з магнітною рідиною на відстані 5…10 мм один від одного. Суть корисної моделі пояснюється кресленнями, де зображено опорно-поворотний пристрій з використанням магнітної рідини. Опорно-поворотний пристрій вміщує поворотну колону 1, основа якої виконана у вигляді півсферичної поверхні. Вона спирається на нижню неповоротну опору 2, так само виконану у вигляді півсфери. Сама опора встановлена в стакані 3, який заповнений магнітною рідиною 4. Для запобігання витіканню магнітної рідини передбачене ущільнення 5, а для попадання її до колони в неповоротній опорі передбачені канали 6. Опорно-поворотний пристрій працює наступним чином. Під дією сили тяжіння поворотної частини крана рідина витісняється з стакана і через канали надходить до колони, де створюється шар мастила, утворюючи так званий підшипник ковзання. Поворотна і неповоротна частини крана розділяються шаром магнітної рідини, знижуючи втрати на тертя при повороті. Застосування пропонованого опорно-поворотного пристрою з використанням магнітної рідини дозволяє позбутися такої проблемної деталі, як упорний підшипник та знизити втрати на тертя при повороті. Джерела інформації: 1. Гохберг М.М. Справочник по кранам. Т2 Характеристики материалов и нагрузок, расчет металлических нагрузок. - М.: Машиностроение, 1988 г. - 536 с. 2. Шеффлер М., Пайер Г, Курт Ф. Основы расчета и конструирования подъемнотранспортных машин. - М.: Машиностроение, 1980 г. - 255 с. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Опорно-поворотний пристрій портального крана, що містить поворотну колону, який відрізняється тим, що основа поворотної колони має сферичну опорну поверхню, напівсферична опора з симетричними каналами у вигляді отворів розміщена в стакані з магнітною рідиною на відстані 5…10 мм один від одного. 1 UA 83376 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Huschyn Volodymyr Mykhailovych, Huschyn Oleh Volodymyrovych

Автори російською

Гущин Владимир Михайлович, Гущин Олег Владимирович

МПК / Мітки

МПК: F16H 25/04

Мітки: портального, крана, опорно-поворотний, пристрій
