Опорно-поворотний пристрій
Номер патенту: 84017
Опубліковано: 10.09.2008
Формула / Реферат
Опорно-поворотний пристрій, який включає ролики (котки), що перекочуються в опорних кільцевих елементах, з парними ребордами і осями, встановленими у сепараторі, який відрізняється тим, що вісь в ролику (котку) закріплена жорстко, а в сепараторі - з можливістю обертання, при цьому сепаратор виконаний у вигляді кільцевої балки із замкнутого профілю, жорсткого до кручення і вигину.
Текст

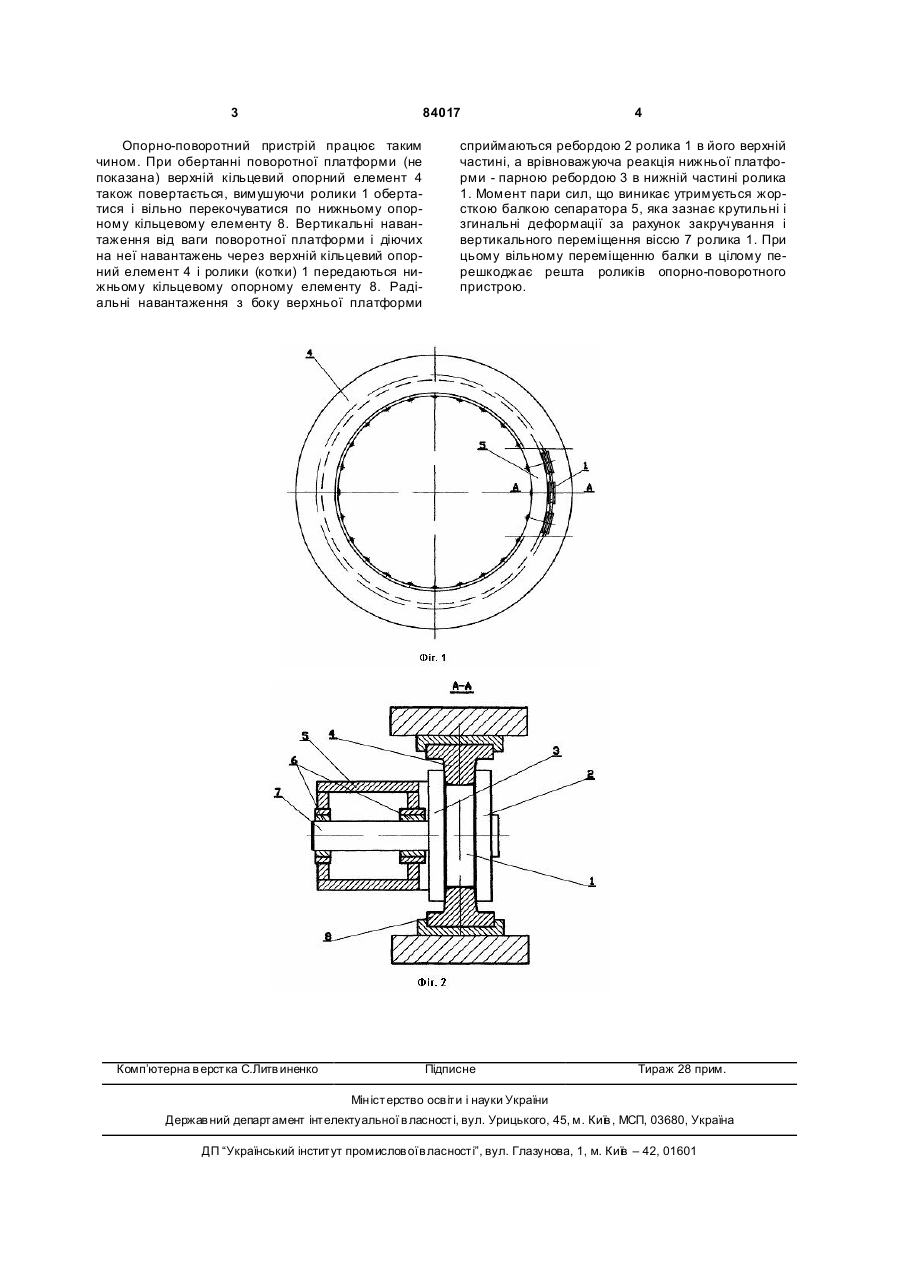

Опорно-поворотний пристрій, який включає ролики (котки), що перекочуються в опорних кільцевих елементах, з парними ребордами і осями, встановленими у сепараторі, який відрізняється тим, що вісь в ролику (котку) закріплена жорстко, а в сепараторі - з можливістю обертання, при цьому сепаратор виконаний у вигляді кільцевої балки із замкнутого профілю, жорсткого до кручення і вигину. (19) (21) a200511222 (22) 28.11.2005 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) СЛЕПЯН ВІКТОР ЙОСИПОВИЧ, UA, ЛОГІНОВ ІГОР ГЕОРГІЙОВИЧ, UA (73) СЛЕПЯН ВІКТОР ЙОСИПОВИЧ, UA, ЛОГІНОВ ІГОР ГЕОРГІЙОВИЧ, UA (56) SU 1666663, E02F9/12, 1991 SU 449132, E02F9/12, B66C23/84, 1975 US 4582436, F16C19/30, 1986 SU 199016, E02F, 1967 3 84017 Опорно-поворотний пристрій працює таким чином. При обертанні поворотної платформи (не показана) верхній кільцевий опорний елемент 4 також повертається, вимушуючи ролики 1 обертатися і вільно перекочуватися по нижньому опорному кільцевому елементу 8. Вертикальні навантаження від ваги поворотної платформи і діючих на неї навантажень через верхній кільцевий опорний елемент 4 і ролики (котки) 1 передаються нижньому кільцевому опорному елементу 8. Радіальні навантаження з боку верхньої платформи Комп’ютерна в ерстка C.Литв иненко 4 сприймаються ребордою 2 ролика 1 в його верхній частині, а врівноважуюча реакція нижньої платформи - парною ребордою 3 в нижній частині ролика 1. Момент пари сил, що виникає утримується жорсткою балкою сепаратора 5, яка зазнає крутильні і згинальні деформації за рахунок закручування і вертикального переміщення віссю 7 ролика 1. При цьому вільному переміщенню балки в цілому перешкоджає решта роликів опорно-поворотного пристрою. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport-turn device
Автори англійськоюSlepian Viktor Yosypovych, Lohinov Ihor Heorhiiovych
Назва патенту російськоюОпорно-поворотное устройство
Автори російськоюСлепян Виктор Иосифович, Логинов Игорь Георгиевич
МПК / Мітки
МПК: E02F 9/08
Мітки: опорно-поворотний, пристрій
