Спосіб анкерного кріплення масиву

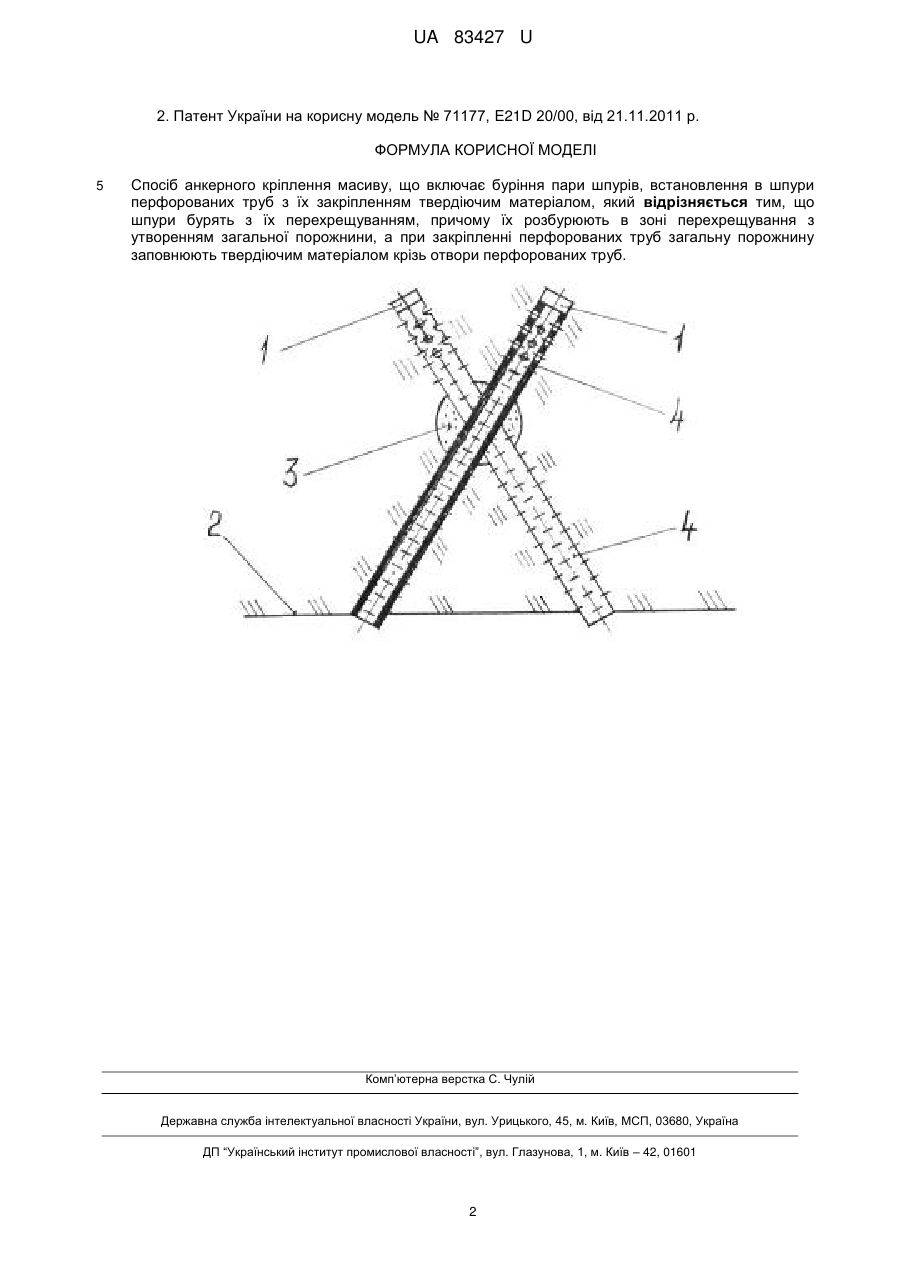

Реферат: Спосіб анкерного кріплення масиву включає буріння пари шпурів, встановлення в шпури перфорованих труб з їх закріпленням твердіючим матеріалом. Шпури бурять з їх перехрещуванням, причому їх розбурюють в зоні перехрещування з утворенням загальної порожнини. При закріпленні перфорованих труб загальну порожнину заповнюють твердіючим матеріалом крізь отвори перфорованих труб. UA 83427 U (54) СПОСІБ АНКЕРНОГО КРІПЛЕННЯ МАСИВУ UA 83427 U UA 83427 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технологій кріплення гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб вміщує буріння пари шпурів, встановлення в шпури армуючих анкерних стрижнів з їх закріпленням твердіючим матеріалом. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, цей спосіб вміщує буріння ряду похилих парних шпурів, що пересікаються між собою на дні. Також цей спосіб вміщує буріння між парними шпурами додаткових похилих шпурів, що утворюють з парними шпурами додаткові пересічення в середній їх частини, при цьому при встановленні анкерних стрижнів один з них затягують крізь другий і зціплюють їх в місці пересічення. Недолік аналога полягає у тому, що для його реалізації потрібні малі діаметри армуючих анкерних стрижнів за умовами їх зчеплення в місці пересічення шпурів. Крім того, внаслідок кутового зміщення шпурів при їх бурінні, можливо те, що зчеплення анкерних стрижнів буде не можливим. Все це знижує надійність такого кріплення. Прототипом корисної моделі є спосіб анкерного кріплення масиву, що відомий з [2]. Цей спосіб вміщує буріння пари шпурів, встановлення в шпури перфорованих труб з їх закріпленням твердіючим матеріалом. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, ознаки прототипу включають - пересічення парних шпурів між собою на дні, заповнення твердіючим матеріалом місць між трубами у пересічення шпурів. Недолік прототипу полягає у тому, що при кріпленні масиву слабких порід - поверхні кріплення, що утримує масив при його посуванні, може бути недостатньо за умовами низької контактної міцності слабких порід. Крім того, в цих умовах скріплення труб твердіючим матеріалом у пересічення шпурів може бути недостатнім. Це знижує надійність такого способу кріплення масиву слабких порід. В основу корисної моделі поставлена задача - підвищити надійність анкерного кріплення масиву за рахунок збільшення поверхні кріплення, що утримує масив при його посуванні при одночасному зміцненні взаємного скріплення труб твердіючим матеріалом. Поставлена задача вирішується тим, що в способі анкерного кріплення масиву, що вміщує буріння пари шпурів, встановлення в шпури перфорованих труб з їх закріпленням твердіючим матеріалом, на відміну від прототипу - шпури бурять з їх перехрещуванням, при цьому їх розбурюють в зоні перехрещування з утворенням загальної порожнини, а при закріпленні перфорованих труб загальну порожнину заповнюють твердіючим матеріалом крізь отвори перфорованих труб. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що шпури бурять з їх перехрещуванням, при цьому їх розбурюють в зоні перехрещування з утворенням загальної порожнини, а при закріпленні перфорованих труб загальну порожнину заповнюють твердіючим матеріалом крізь отвори перфорованих труб збільшується поверхня кріплення, що контактує з масивом. Це збільшення поверхні кріплення досягається зовнішньою поверхнею матеріалу, що затвердів в порожнині. Одночасно взаємне скріплення труб твердіючим матеріалом в зоні перехрещення більш міцне у порівнянні з скріпленням труб твердіючим матеріалом біля торців у прототипу. Все це підвищує надійність кріплення. На кресленні, що додається, зображено анкерне кріплення, при встановленні якого реалізують спосіб. Анкерне кріплення, яке зображено на кресленні, містить пару шпурів 1 в масиві 2, які перехрещуються один відносно одного. В зоні перехрещування виконана загальна порожнина 3. В шпури 1 встановлені перфоровані труби 4. Загальна порожнина 3 навколо перфорованих труб 4 заповнена матеріалом, який затвердів. Таким матеріалом може бути цемент, бетон, полімер. При закріпленні ділянки масиву можуть використовуватись декілька кріплень, що зображені на кресленні, які розташовують в залежності від стану приконтурної зони цієї ділянки масиву. Спосіб здійснюється наступним чином. В масиві 2 бурять пару шпурів 1 з їх перехрещуванням. При цьому шпури 1 розбурюють в зоні перехрещування з утворенням загальної порожними 3. В шпури 1 встановлюють перфоровані труби 4 з їх закріпленням твердіючим матеріалом. При закріпленні перфорованих труб 4 загальну порожнину 3 заповнюють твердіючим матеріалом крізь отвори перфорованих труб 4. Закачування в середину труб твердіючого матеріалу можуть здійснювати різними відомими пристроями, наприклад ін'єктором. Все це підвищує надійність кріплення масиву. Джерела інформації: 1. А.с. СРСР № 1286784, E21D 20/00 від 02.08.85 р. 1 UA 83427 U 2. Патент України на корисну модель № 71177, E21D 20/00, від 21.11.2011 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб анкерного кріплення масиву, що включає буріння пари шпурів, встановлення в шпури перфорованих труб з їх закріпленням твердіючим матеріалом, який відрізняється тим, що шпури бурять з їх перехрещуванням, причому їх розбурюють в зоні перехрещування з утворенням загальної порожнини, а при закріпленні перфорованих труб загальну порожнину заповнюють твердіючим матеріалом крізь отвори перфорованих труб. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
