Кольорова нефритова полива

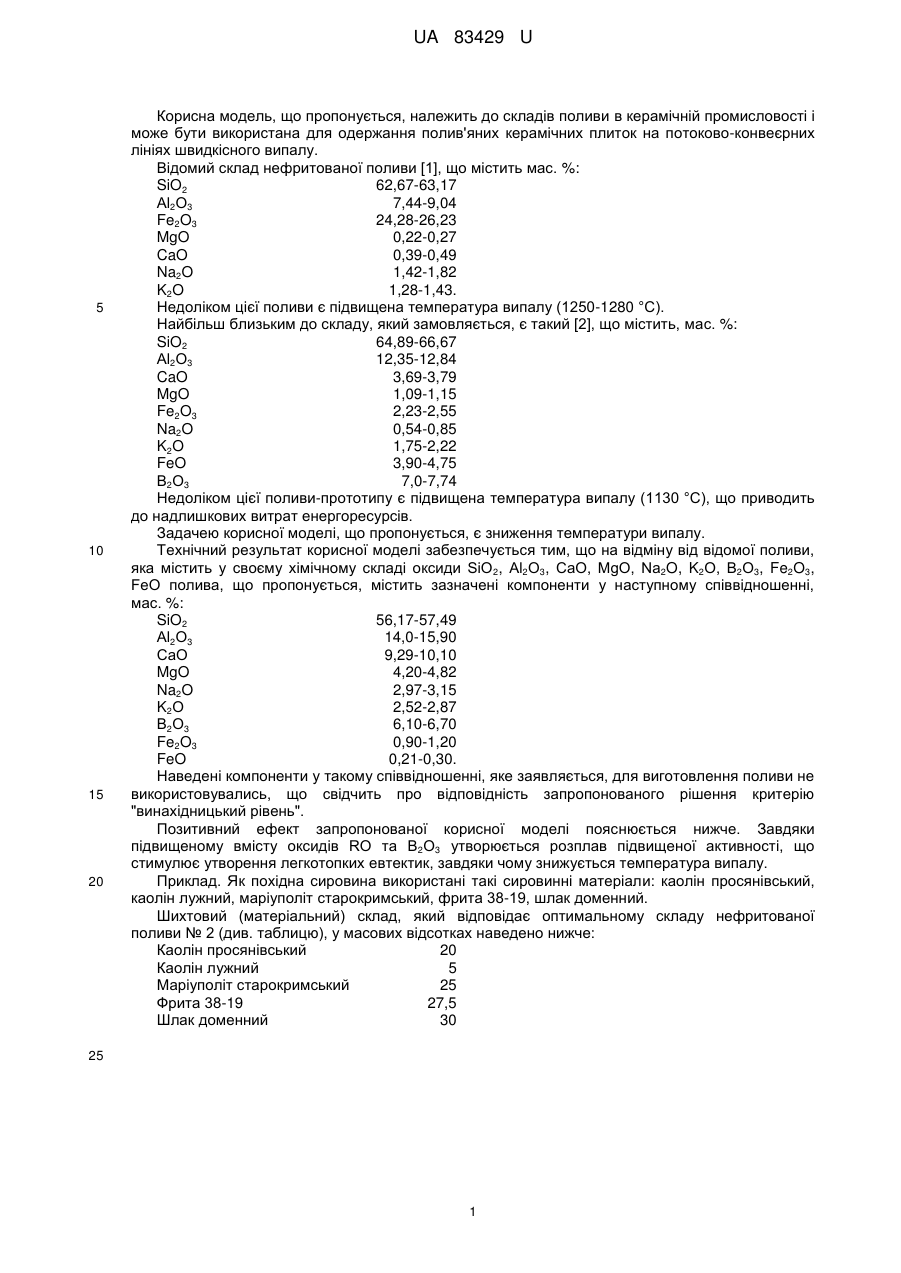

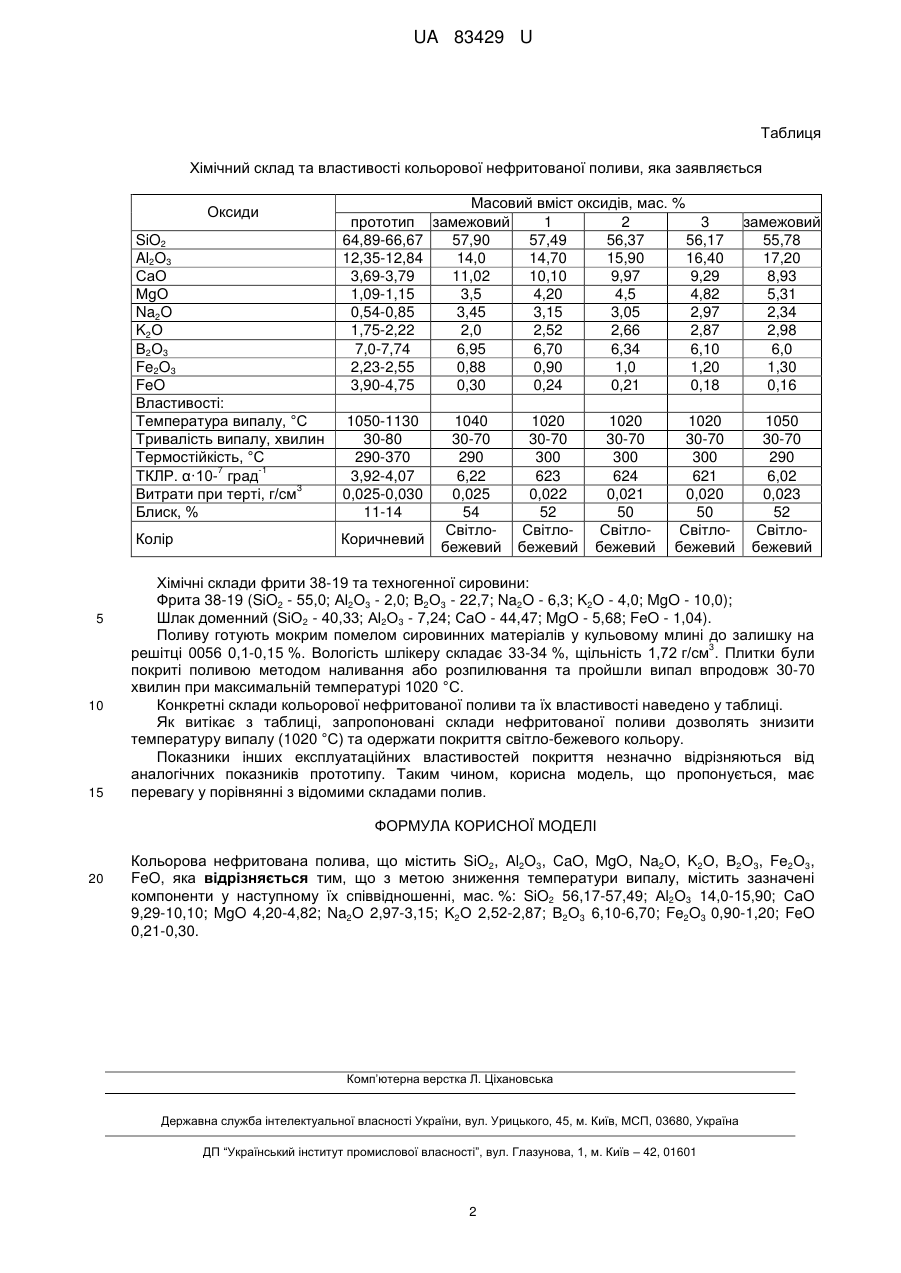

Реферат: Кольорова нефритована полива містить SiO2, Al2O3, CaO, MgO, Na2O, K2О, В2О3, Fе2О3, FeO. З метою зниження температури випалу, містить зазначені компоненти у наступному їх співвідношенні, мас. %: SiO2 56,17-57,49; Аl2О3 14,0-15,90; СаО 9,29-10,10; MgO 4,20-4,82; Na2O 2,97-3,15; K2О 2,52-2,87; В2О3 6,10-6,70; Fe2O3 0,90-1,20; FeO 0,21-0,30. UA 83429 U (12) UA 83429 U UA 83429 U 5 10 15 20 Корисна модель, що пропонується, належить до складів поливи в керамічній промисловості і може бути використана для одержання полив'яних керамічних плиток на потоково-конвеєрних лініях швидкісного випалу. Відомий склад нефритованої поливи [1], що містить мас. %: SiO2 62,67-63,17 Аl2О3 7,44-9,04 Fe2O3 24,28-26,23 MgO 0,22-0,27 CaO 0,39-0,49 Na2O 1,42-1,82 K2O 1,28-1,43. Недоліком цієї поливи є підвищена температура випалу (1250-1280 °C). Найбільш близьким до складу, який замовляється, є такий [2], що містить, мас. %: SiO2 64,89-66,67 Аl2О3 12,35-12,84 CaO 3,69-3,79 MgO 1,09-1,15 Fe2O3 2,23-2,55 Na2O 0,54-0,85 K2O 1,75-2,22 FeO 3,90-4,75 В2О3 7,0-7,74 Недоліком цієї поливи-прототипу є підвищена температура випалу (1130 °C), що приводить до надлишкових витрат енергоресурсів. Задачею корисної моделі, що пропонується, є зниження температури випалу. Технічний результат корисної моделі забезпечується тим, що на відміну від відомої поливи, яка містить у своєму хімічному складі оксиди SiO 2, Аl2О3, СаО, MgO, Na2O, K2О, В2О3, Fe2O3, FeO полива, що пропонується, містить зазначені компоненти у наступному співвідношенні, мас. %: SiO2 56,17-57,49 Аl2О3 14,0-15,90 СаО 9,29-10,10 MgO 4,20-4,82 Na2O 2,97-3,15 K2О 2,52-2,87 В2О3 6,10-6,70 Fe2O3 0,90-1,20 FeO 0,21-0,30. Наведені компоненти у такому співвідношенні, яке заявляється, для виготовлення поливи не використовувались, що свідчить про відповідність запропонованого рішення критерію "винахідницький рівень". Позитивний ефект запропонованої корисної моделі пояснюється нижче. Завдяки підвищеному вмісту оксидів RO та В2О3 утворюється розплав підвищеної активності, що стимулює утворення легкотопких евтектик, завдяки чому знижується температура випалу. Приклад. Як похідна сировина використані такі сировинні матеріали: каолін просянівський, каолін лужний, маріуполіт старокримський, фрита 38-19, шлак доменний. Шихтовий (матеріальний) склад, який відповідає оптимальному складу нефритованої поливи № 2 (див. таблицю), у масових відсотках наведено нижче: Каолін просянівський 20 Каолін лужний 5 Маріуполіт старокримський 25 Фрита 38-19 27,5 Шлак доменний 30 25 1 UA 83429 U Таблиця Хімічний склад та властивості кольорової нефритованої поливи, яка заявляється Оксиди SiO2 Al2O3 CаО MgО Na2O K2О В2О3 Fe2O3 FeO Властивості: Температура випалу, °C Тривалість випалу, хвилин Термостійкість, °C 7 -1 ТКЛР. α·10- град 3 Витрати при терті, г/см Блиск, % Колір 5 10 15 Масовий вміст оксидів, мас. % прототип замежовий 1 2 3 64,89-66,67 57,90 57,49 56,37 56,17 12,35-12,84 14,0 14,70 15,90 16,40 3,69-3,79 11,02 10,10 9,97 9,29 1,09-1,15 3,5 4,20 4,5 4,82 0,54-0,85 3,45 3,15 3,05 2,97 1,75-2,22 2,0 2,52 2,66 2,87 7,0-7,74 6,95 6,70 6,34 6,10 2,23-2,55 0,88 0,90 1,0 1,20 3,90-4,75 0,30 0,24 0,21 0,18 1050-1130 30-80 290-370 3,92-4,07 0,025-0,030 11-14 Коричневий 1040 30-70 290 6,22 0,025 54 Світлобежевий 1020 30-70 300 623 0,022 52 Світлобежевий 1020 30-70 300 624 0,021 50 Світлобежевий 1020 30-70 300 621 0,020 50 Світлобежевий замежовий 55,78 17,20 8,93 5,31 2,34 2,98 6,0 1,30 0,16 1050 30-70 290 6,02 0,023 52 Світлобежевий Хімічні склади фрити 38-19 та техногенної сировини: Фрита 38-19 (SiO2 - 55,0; Аl2О3 - 2,0; В2О3 - 22,7; Na2O - 6,3; K2О - 4,0; MgO - 10,0); Шлак доменний (SiO2 - 40,33; Аl2О3 - 7,24; СаО - 44,47; MgO - 5,68; FeO - 1,04). Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 решітці 0056 0,1-0,15 %. Вологість шлікеру складає 33-34 %, щільність 1,72 г/см . Плитки були покриті поливою методом наливання або розпилювання та пройшли випал впродовж 30-70 хвилин при максимальній температурі 1020 °C. Конкретні склади кольорової нефритованої поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади нефритованої поливи дозволять знизити температуру випалу (1020 °C) та одержати покриття світло-бежевого кольору. Показники інших експлуатаційних властивостей покриття незначно відрізняються від аналогічних показників прототипу. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Кольорова нефритована полива, що містить SiO2, Al2O3, CaO, MgO, Na2O, K2О, В2О3, Fе2О3, FeO, яка відрізняється тим, що з метою зниження температури випалу, містить зазначені компоненти у наступному їх співвідношенні, мас. %: SiO2 56,17-57,49; Аl2О3 14,0-15,90; СаО 9,29-10,10; MgO 4,20-4,82; Na2O 2,97-3,15; K2О 2,52-2,87; В2О3 6,10-6,70; Fe2O3 0,90-1,20; FeO 0,21-0,30. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
