Перевантажувальний пристрій

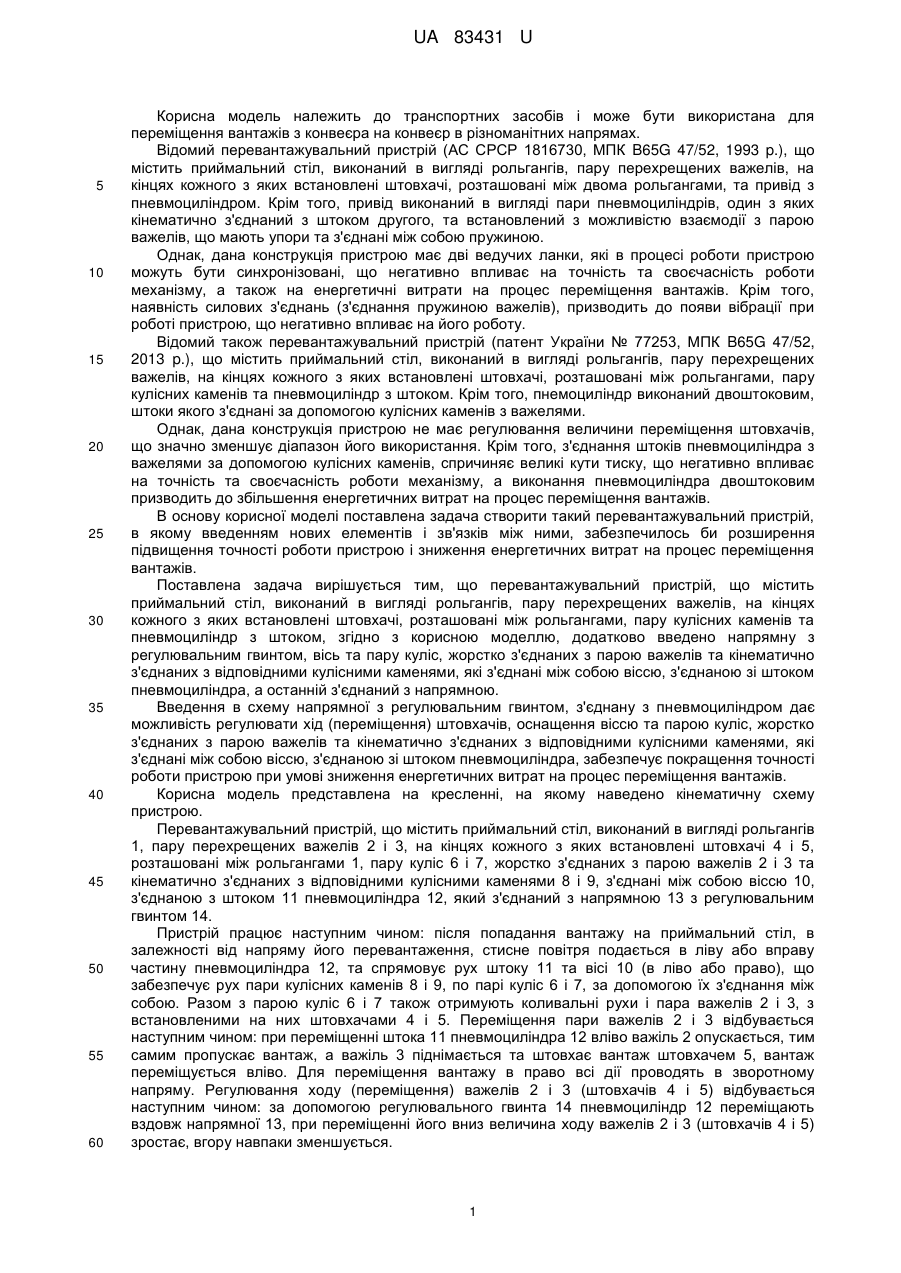

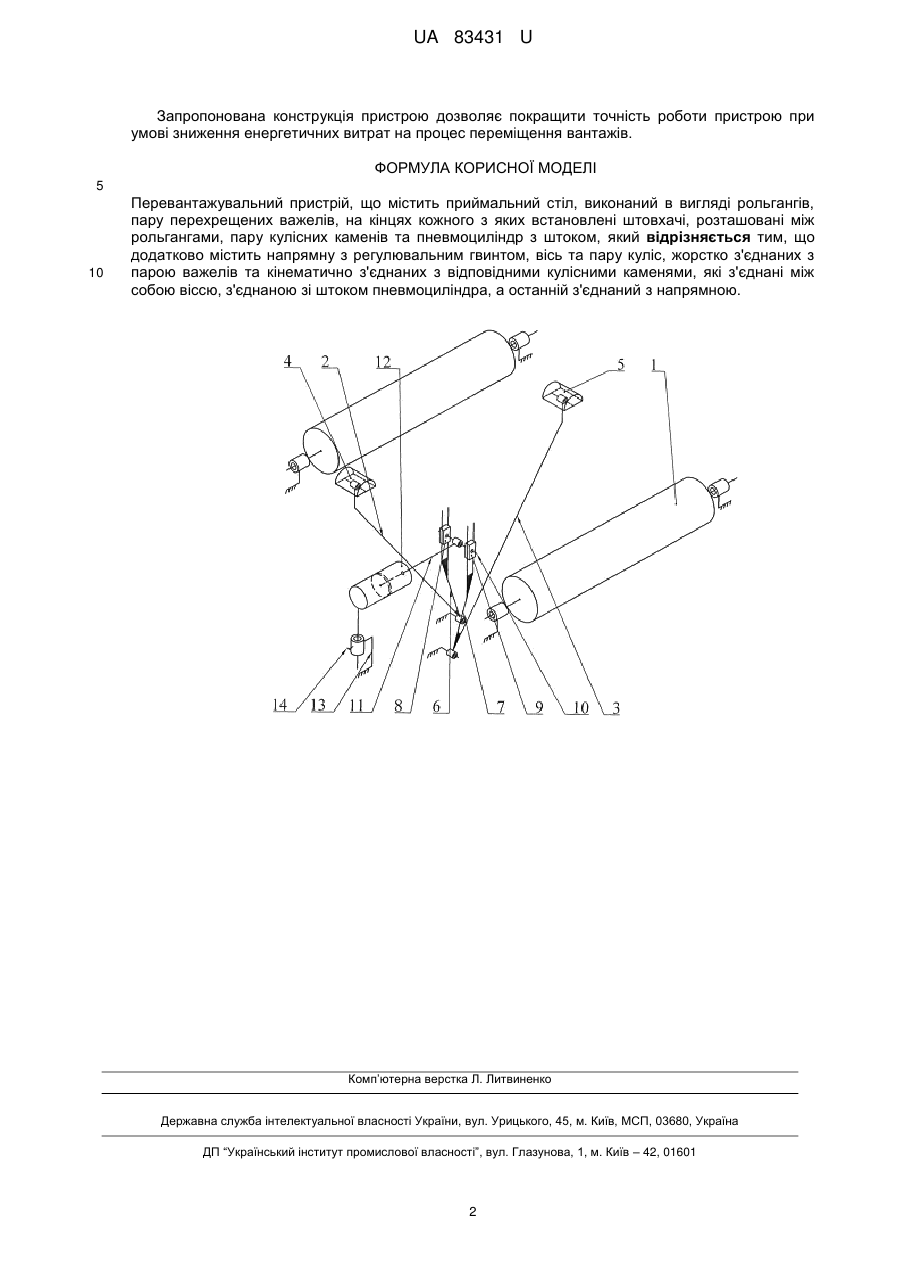

Реферат: UA 83431 U UA 83431 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до транспортних засобів і може бути використана для переміщення вантажів з конвеєра на конвеєр в різноманітних напрямах. Відомий перевантажувальний пристрій (АС СРСР 1816730, МПК B65G 47/52, 1993 p.), що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, на кінцях кожного з яких встановлені штовхачі, розташовані між двома рольгангами, та привід з пневмоциліндром. Крім того, привід виконаний в вигляді пари пневмоциліндрів, один з яких кінематично з'єднаний з штоком другого, та встановлений з можливістю взаємодії з парою важелів, що мають упори та з'єднані між собою пружиною. Однак, дана конструкція пристрою має дві ведучих ланки, які в процесі роботи пристрою можуть бути синхронізовані, що негативно впливає на точність та своєчасність роботи механізму, а також на енергетичні витрати на процес переміщення вантажів. Крім того, наявність силових з'єднань (з'єднання пружиною важелів), призводить до появи вібрації при роботі пристрою, що негативно впливає на його роботу. Відомий також перевантажувальний пристрій (патент України № 77253, МПК B65G 47/52, 2013 p.), що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, на кінцях кожного з яких встановлені штовхачі, розташовані між рольгангами, пару кулісних каменів та пневмоциліндр з штоком. Крім того, пнемоциліндр виконаний двоштоковим, штоки якого з'єднані за допомогою кулісних каменів з важелями. Однак, дана конструкція пристрою не має регулювання величини переміщення штовхачів, що значно зменшує діапазон його використання. Крім того, з'єднання штоків пневмоциліндра з важелями за допомогою кулісних каменів, спричиняє великі кути тиску, що негативно впливає на точність та своєчасність роботи механізму, а виконання пневмоциліндра двоштоковим призводить до збільшення енергетичних витрат на процес переміщення вантажів. В основу корисної моделі поставлена задача створити такий перевантажувальний пристрій, в якому введенням нових елементів і зв'язків між ними, забезпечилось би розширення підвищення точності роботи пристрою і зниження енергетичних витрат на процес переміщення вантажів. Поставлена задача вирішується тим, що перевантажувальний пристрій, що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, на кінцях кожного з яких встановлені штовхачі, розташовані між рольгангами, пару кулісних каменів та пневмоциліндр з штоком, згідно з корисною моделлю, додатково введено напрямну з регулювальним гвинтом, вісь та пару куліс, жорстко з'єднаних з парою важелів та кінематично з'єднаних з відповідними кулісними каменями, які з'єднані між собою віссю, з'єднаною зі штоком пневмоциліндра, а останній з'єднаний з напрямною. Введення в схему напрямної з регулювальним гвинтом, з'єднану з пневмоциліндром дає можливість регулювати хід (переміщення) штовхачів, оснащення віссю та парою куліс, жорстко з'єднаних з парою важелів та кінематично з'єднаних з відповідними кулісними каменями, які з'єднані між собою віссю, з'єднаною зі штоком пневмоциліндра, забезпечує покращення точності роботи пристрою при умові зниження енергетичних витрат на процес переміщення вантажів. Корисна модель представлена на кресленні, на якому наведено кінематичну схему пристрою. Перевантажувальний пристрій, що містить приймальний стіл, виконаний в вигляді рольгангів 1, пару перехрещених важелів 2 і 3, на кінцях кожного з яких встановлені штовхачі 4 і 5, розташовані між рольгангами 1, пару куліс 6 і 7, жорстко з'єднаних з парою важелів 2 і 3 та кінематично з'єднаних з відповідними кулісними каменями 8 і 9, з'єднані між собою віссю 10, з'єднаною з штоком 11 пневмоциліндра 12, який з'єднаний з напрямною 13 з регулювальним гвинтом 14. Пристрій працює наступним чином: після попадання вантажу на приймальний стіл, в залежності від напряму його перевантаження, стисне повітря подається в ліву або вправу частину пневмоциліндра 12, та спрямовує рух штоку 11 та вісі 10 (в ліво або право), що забезпечує рух пари кулісних каменів 8 і 9, по парі куліс 6 і 7, за допомогою їх з'єднання між собою. Разом з парою куліс 6 і 7 також отримують коливальні рухи і пара важелів 2 і 3, з встановленими на них штовхачами 4 і 5. Переміщення пари важелів 2 і 3 відбувається наступним чином: при переміщенні штока 11 пневмоциліндра 12 вліво важіль 2 опускається, тим самим пропускає вантаж, а важіль 3 піднімається та штовхає вантаж штовхачем 5, вантаж переміщується вліво. Для переміщення вантажу в право всі дії проводять в зворотному напряму. Регулювання ходу (переміщення) важелів 2 і 3 (штовхачів 4 і 5) відбувається наступним чином: за допомогою регулювального гвинта 14 пневмоциліндр 12 переміщають вздовж напрямної 13, при переміщенні його вниз величина ходу важелів 2 і 3 (штовхачів 4 і 5) зростає, вгору навпаки зменшується. 1 UA 83431 U Запропонована конструкція пристрою дозволяє покращити точність роботи пристрою при умові зниження енергетичних витрат на процес переміщення вантажів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Перевантажувальний пристрій, що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, на кінцях кожного з яких встановлені штовхачі, розташовані між рольгангами, пару кулісних каменів та пневмоциліндр з штоком, який відрізняється тим, що додатково містить напрямну з регулювальним гвинтом, вісь та пару куліс, жорстко з'єднаних з парою важелів та кінематично з'єднаних з відповідними кулісними каменями, які з'єднані між собою віссю, з'єднаною зі штоком пневмоциліндра, а останній з'єднаний з напрямною. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
