Дозатор сипучих кормів

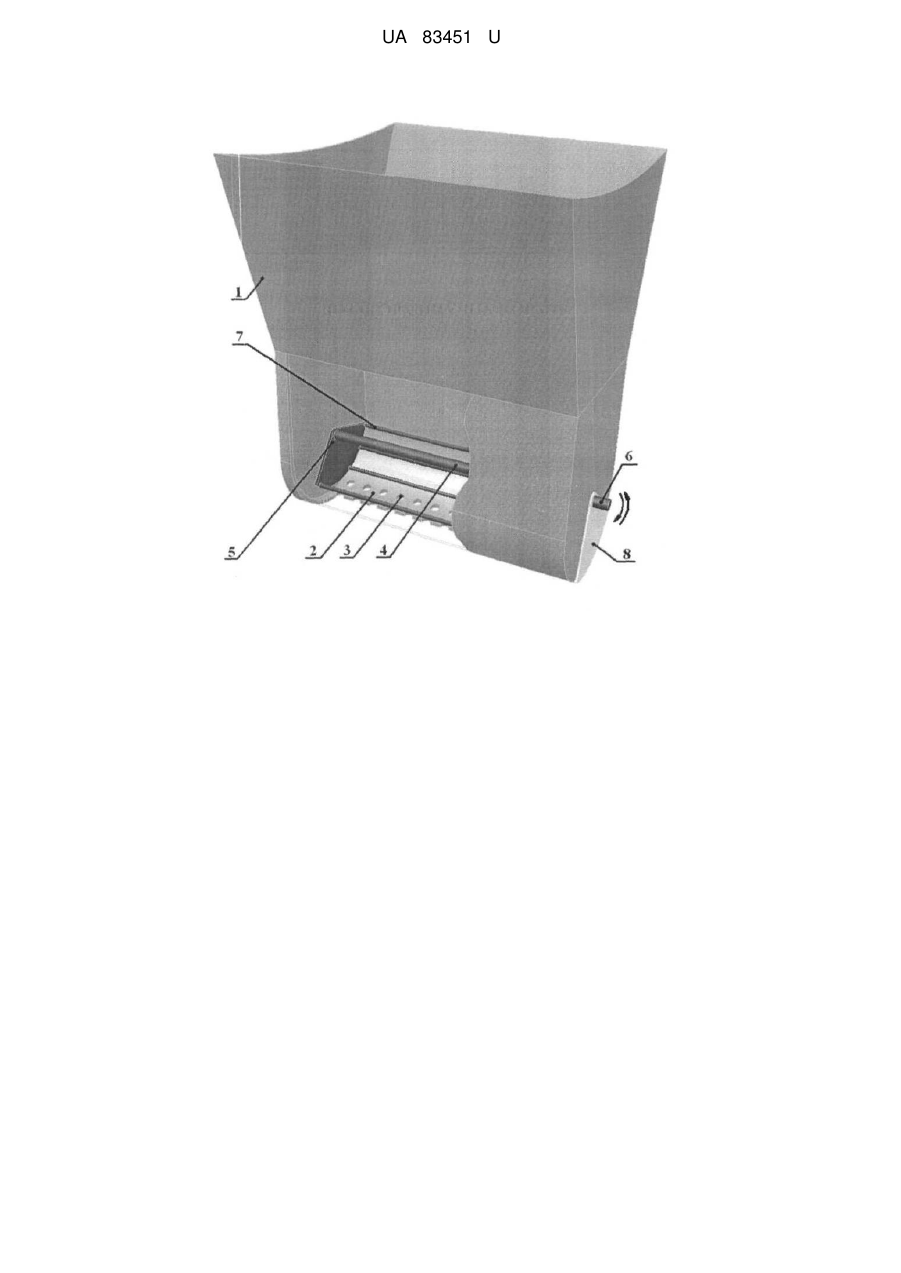

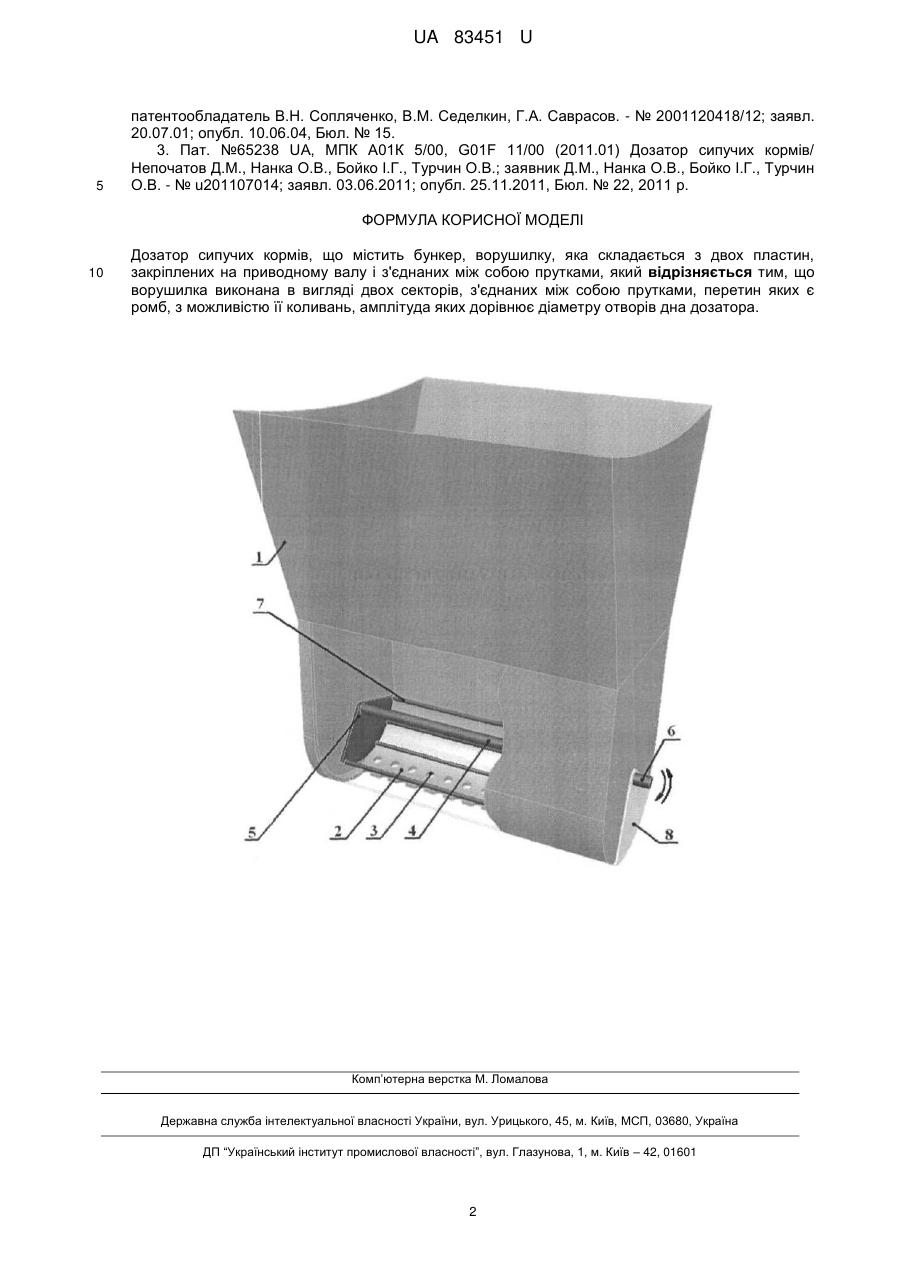

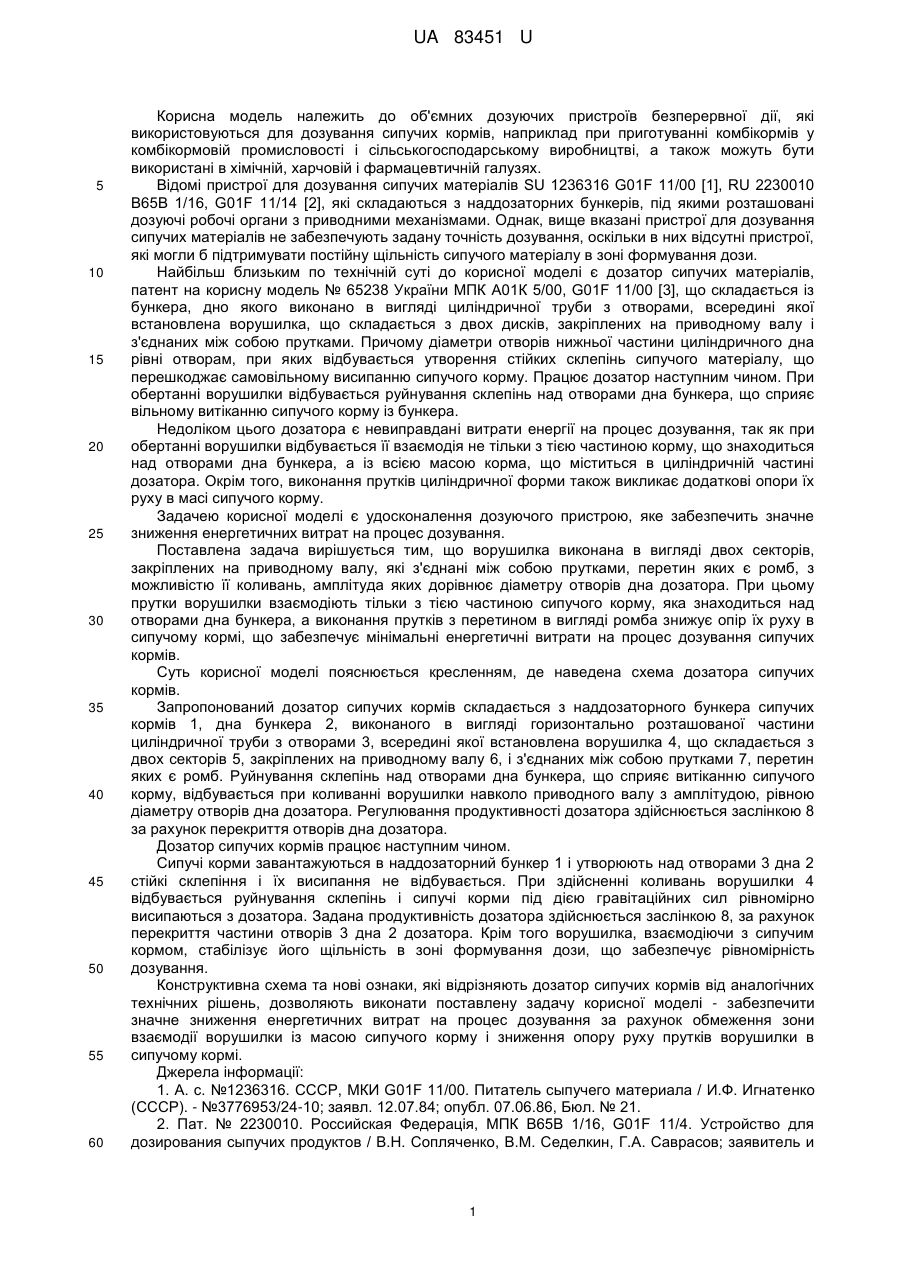

Реферат: Дозатор сипучих кормів містить бункер та ворушилку, яка складається з двох пластин, закріплених на приводному валу і з'єднаних між собою прутками. При цьому ворушилка виконана в вигляді двох секторів, з'єднаних між собою прутками, перетин яких є ромб, з можливістю її коливань, амплітуда яких дорівнює діаметру отворів дна дозатора. UA 83451 U (12) UA 83451 U UA 83451 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до об'ємних дозуючих пристроїв безперервної дії, які використовуються для дозування сипучих кормів, наприклад при приготуванні комбікормів у комбікормовій промисловості і сільськогосподарському виробництві, а також можуть бути використані в хімічній, харчовій і фармацевтичній галузях. Відомі пристрої для дозування сипучих матеріалів SU 1236316 G01F 11/00 [1], RU 2230010 В65В 1/16, G01F 11/14 [2], які складаються з наддозаторних бункерів, під якими розташовані дозуючі робочі органи з приводними механізмами. Однак, вище вказані пристрої для дозування сипучих матеріалів не забезпечують задану точність дозування, оскільки в них відсутні пристрої, які могли б підтримувати постійну щільність сипучого матеріалу в зоні формування дози. Найбільш близьким по технічній суті до корисної моделі є дозатор сипучих матеріалів, патент на корисну модель № 65238 України МПК А01К 5/00, G01F 11/00 [3], що складається із бункера, дно якого виконано в вигляді циліндричної труби з отворами, всередині якої встановлена ворушилка, що складається з двох дисків, закріплених на приводному валу і з'єднаних між собою прутками. Причому діаметри отворів нижньої частини циліндричного дна рівні отворам, при яких відбувається утворення стійких склепінь сипучого матеріалу, що перешкоджає самовільному висипанню сипучого корму. Працює дозатор наступним чином. При обертанні ворушилки відбувається руйнування склепінь над отворами дна бункера, що сприяє вільному витіканню сипучого корму із бункера. Недоліком цього дозатора є невиправдані витрати енергії на процес дозування, так як при обертанні ворушилки відбувається її взаємодія не тільки з тією частиною корму, що знаходиться над отворами дна бункера, а із всією масою корма, що міститься в циліндричній частині дозатора. Окрім того, виконання прутків циліндричної форми також викликає додаткові опори їх руху в масі сипучого корму. Задачею корисної моделі є удосконалення дозуючого пристрою, яке забезпечить значне зниження енергетичних витрат на процес дозування. Поставлена задача вирішується тим, що ворушилка виконана в вигляді двох секторів, закріплених на приводному валу, які з'єднані між собою прутками, перетин яких є ромб, з можливістю її коливань, амплітуда яких дорівнює діаметру отворів дна дозатора. При цьому прутки ворушилки взаємодіють тільки з тією частиною сипучого корму, яка знаходиться над отворами дна бункера, а виконання прутків з перетином в вигляді ромба знижує опір їх руху в сипучому кормі, що забезпечує мінімальні енергетичні витрати на процес дозування сипучих кормів. Суть корисної моделі пояснюється кресленням, де наведена схема дозатора сипучих кормів. Запропонований дозатор сипучих кормів складається з наддозаторного бункера сипучих кормів 1, дна бункера 2, виконаного в вигляді горизонтально розташованої частини циліндричної труби з отворами 3, всередині якої встановлена ворушилка 4, що складається з двох секторів 5, закріплених на приводному валу 6, і з'єднаних між собою прутками 7, перетин яких є ромб. Руйнування склепінь над отворами дна бункера, що сприяє витіканню сипучого корму, відбувається при коливанні ворушилки навколо приводного валу з амплітудою, рівною діаметру отворів дна дозатора. Регулювання продуктивності дозатора здійснюється заслінкою 8 за рахунок перекриття отворів дна дозатора. Дозатор сипучих кормів працює наступним чином. Сипучі корми завантажуються в наддозаторний бункер 1 і утворюють над отворами 3 дна 2 стійкі склепіння і їх висипання не відбувається. При здійсненні коливань ворушилки 4 відбувається руйнування склепінь і сипучі корми під дією гравітаційних сил рівномірно висипаються з дозатора. Задана продуктивність дозатора здійснюється заслінкою 8, за рахунок перекриття частини отворів 3 дна 2 дозатора. Крім того ворушилка, взаємодіючи з сипучим кормом, стабілізує його щільність в зоні формування дози, що забезпечує рівномірність дозування. Конструктивна схема та нові ознаки, які відрізняють дозатор сипучих кормів від аналогічних технічних рішень, дозволяють виконати поставлену задачу корисної моделі - забезпечити значне зниження енергетичних витрат на процес дозування за рахунок обмеження зони взаємодії ворушилки із масою сипучого корму і зниження опору руху прутків ворушилки в сипучому кормі. Джерела інформації: 1. А. с. №1236316. СССР, МКИ G01F 11/00. Питатель сыпучего материала / И.Ф. Игнатенко (СССР). - №3776953/24-10; заявл. 12.07.84; опубл. 07.06.86, Бюл. № 21. 2. Пат. № 2230010. Российская Федерація, МПК В65В 1/16, G01F 11/4. Устройство для дозирования сыпучих продуктов / В.Н. Сопляченко, В.М. Седелкин, Г.А. Саврасов; заявитель и 1 UA 83451 U 5 патентообладатель В.Н. Сопляченко, В.М. Седелкин, Г.А. Саврасов. - № 2001120418/12; заявл. 20.07.01; опубл. 10.06.04, Бюл. № 15. 3. Пат. №65238 UA, МПК А01К 5/00, G01F 11/00 (2011.01) Дозатор сипучих кормів/ Непочатов Д.М., Нанка О.В., Бойко І.Г., Турчин О.В.; заявник Д.М., Нанка О.В., Бойко І.Г., Турчин О.В. - № u201107014; заявл. 03.06.2011; опубл. 25.11.2011, Бюл. № 22, 2011 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Дозатор сипучих кормів, що містить бункер, ворушилку, яка складається з двох пластин, закріплених на приводному валу і з'єднаних між собою прутками, який відрізняється тим, що ворушилка виконана в вигляді двох секторів, з'єднаних між собою прутками, перетин яких є ромб, з можливістю її коливань, амплітуда яких дорівнює діаметру отворів дна дозатора. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
