Решітчастий дозатор сипучих кормів

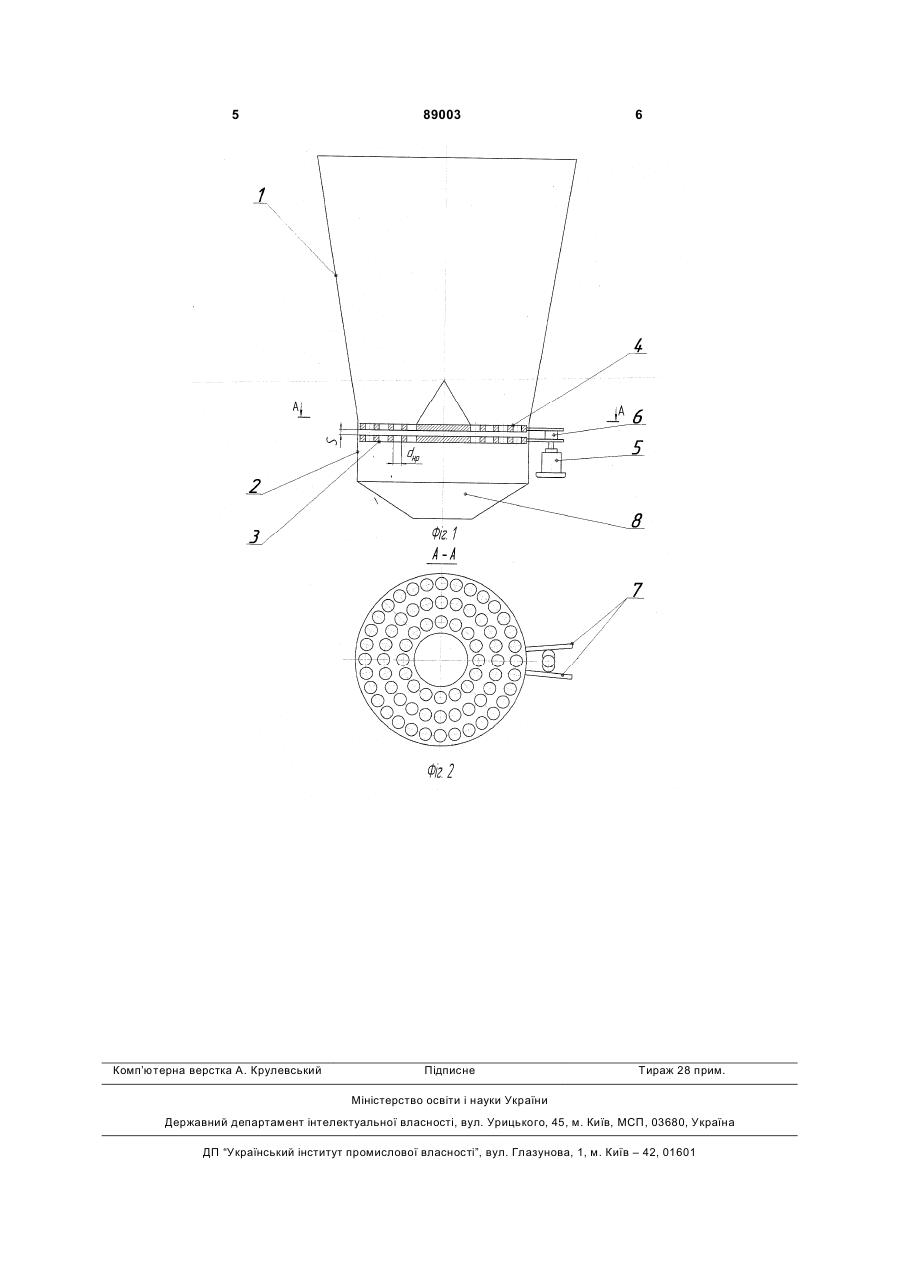

Решітчастий дозатор сипучих кормів, який містить бункер, розташований під ним циліндричний корпус з дном, регулятор продуктивності і побудник витрат, який відрізняється тим, що дно циліндричного корпусу виконано у вигляді двох кругових решіт, встановлених з зазором між собою з можливістю коливання навколо своїх осей у протифазі амплітудою, більшою радіуса отворів верхнього решета, при цьому діаметри отворів нижнього решета менше діаметрів отворів верхнього решета, а зазор S між решетами визначається залежністю: dнр S< , мм 2f , де: dнр - діаметри отворів нижнього решета, мм; Винахід відноситься до пристроїв, які використовуються для дозування сипучих кормів, наприклад, при збагаченні їх біологічно активними кормовими добавками у комбікормовій промисловості і сільськогосподарському виробництві, а також можуть бути використані в хімічній, харчовій і фармацевтичній галузях. Відомі пристрої для дозування сипучих матеріалів SU 1236316 G01F 11/00 [1], RU 2230010 В651/16, G01F 11/14 [2], які складаються з наддозаторних бункерів, під якими розташовані дозуючі робочі органи з приводними механізмами. Однак, вище вказані пристрої для дозування сипучих кормів не забезпечують задану точність дозування, оскільки в них відсутні пристрої, які могли б підтримувати постійну щільність сипучого корму незалежно від висоти його в наддозаторному бункері. Найбільш близьким по технічній сутності до винаходу відноситься дозатор порошкового мате ріалу SU 1434264 A1 G01F 11/00 [3], що складається з бункера з решітчастим дном, регулятора продуктивності у вигляді ексцентрика, побудника витрати і приводу. Недоліком цього дозатора є нерівномірність подачі сипучого матеріалу внаслідок того, що у даному дозаторі періодично змінюються площа і форма вічок дна, що веде до утворення пульсуючого потоку і в наслідок чого, знижується точність дозування, а регулювання продуктивності шляхом зміни площі і форми вічок дна має обмеження, оскільки зменшення площі вічок веде до утворення стійких склепінь сипучого матеріалу над отворами і непрацездатності дозатора. Крім того, зміна висоти сипучого корму в бункері також впливає на рівномірність дозування, оскільки від рівня корму в бункері залежить щільність корму, який знаходиться в зоні дозування. Задачею винаходу є удосконалення дозуючого пристрою, яке забезпечить підвищення рівномір UA (11) 89003 (13) f - коефіцієнт внутрішнього тертя сипучих кормів. C2 2 (19) 1 3 ності дозування сипучого корму, а також розширення меж регулювання діапазону продуктивності дозатора. Поставлена задача досягається тим, що дно циліндричного корпусу виконано у вигляді двох кругових решіт, встановлених з зазором між собою з можливістю коливання навколо своїх осей у протифазі з амплітудою більшою радіусу отворів верхнього решета, при цьому, діаметри отворів нижнього решета менші діаметрів отворів верхнього решета, а зазор S між решетами визначається залежністю [4]: dнр , мм S< 2f де d н р - діаметри отворів нижнього решета, мм; f - коефіцієнт внутрішнього тертя сипких кормів. Сутність винаходу пояснюється схемами, де на Фіг.1 - приведена схема решітчастого дозатора сипучих кормів, на Фіг.2 - перетин по A-A з Фіг.1. Запропонований решітчастий дозатор сипучих кормів складається з наддозаторного бункера комбікормів 1, циліндричного корпусу 2 в якому розташовані нижнє решето 3 і верхнє решето 4, відстань між якими менша висоти склепіння над отворами нижнього решета 3 і визначається по вище наведеній залежності, при цьому діаметри отворів нижнього решета 3 менше діаметра склепоутворюючого отвору, а діаметри отворів верхнього решета 4 більші діаметра склепоутворюючого отвору. Коливальні рухи решіт в горизонтальній площині навколо своєї осі здійснюються в протифазі за допомогою механізму, виконаного в вигляді електродвигуна 5 на валу якого закріплені ексцентрики 6, які взаємодіють з поводками 7, що з'єднані з решетами 3 і 4. Крім того решітчастий дозатор сипучих кормів обладнаний вивантажувальною горловиною 8. Решітчастий дозатор сипучих кормів працює наступним чином. Сипучі корми завантажуються в наддозаторний бункер 1 і попадають на верхнє решето 4. Оскільки діаметри отворів верхнього решета 4 більші діаметра склепоутворюючого отвору, то 89003 4 сипучі корми вільно просипаються на решето 3 і утримуються на ньому, так як діаметри отворів нижнього решета 3 менші діаметра склепоутворюючого отвору. При вмиканні електродвигуна 5 ексцентрики 6 взаємодіють з поводками решіт 7, приводять решета в коливальні рухи, при цьому верхнє решето 4 руйнує склепіння на нижньому решеті 3 і відбувається стабільне витікання сипучого корму через отвори нижнього решета 3. Верхнє решето 4 приймаючи на себе вагу сипучого корму, який знаходиться в бункері, ліквідує залежність продуктивності дозатора від висоти сипучого корму в бункері, чим і досягається висока точність роботи дозатора. Регулювання продуктивності дозатора здійснюється за рахунок зміни частоти і амплітуди коливань решіт. Конструктивна схема та нові ознаки, які відрізняють решітчастий дозатор сипучих кормів від аналогічних технічних рішень, дозволяють виконати поставлену мету винаходу - удосконалення решітчастого дозатора сипучих кормів, яке забезпечить підвищення рівномірності дозування сипучого корму, а також розширення меж регулювання діапазону продуктивності дозатора і зробити висновок про прийнятність його для народного господарства і необхідності захисту нового технічного рішення у правовому відношенні. Перелік посилань 1. Питатель сыпучего материала: А.с. №1236316. SU. МКИ G01F 11/00 / И.Ф. Игнатенко 3776953/24-10; Заявл. 12.07.1984; Опубл. 07.06.1986, Бюл. №21. 2. Устройство для дозирования сыпучих продуктов: пат. №2230010. RU. МКИ В65B 1/16, G01F 11/4 / В.Н. Сопляченко, В.М. Седелкин, Г.А. Саврасов - 2001120418/12; Заявл. 20.07.2001; Опубл. 10.06.2004, Бюл. №15. 3. Дозатор порошкового материалу: А.с. №1434264. SU. МКИ G01F 11/00 / А.П. Бобряков, А.Ф. Ревуженко 4177952/24-24; Заявл. 07.01.1987; Опубл. 30.10.1987, Бюл. №40. 4. Протодьяконов М.М. Давление горных пород на рудничную крепь. Горный журнал, кн. 9. 1909. 5 Комп’ютерна верстка А. Крулевський 89003 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
