Кільце для підвищення захисних властивостей презерватива

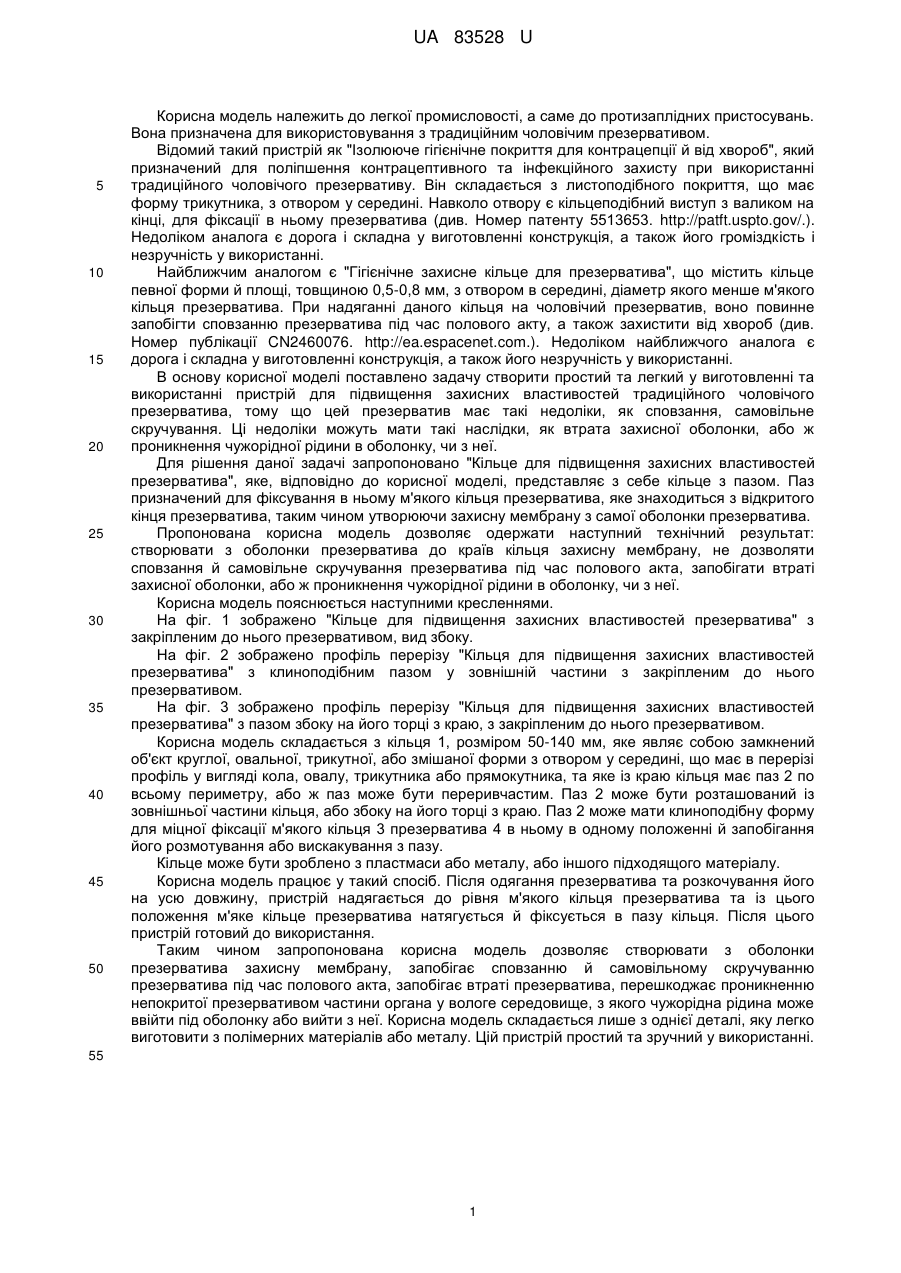

Реферат: UA 83528 U UA 83528 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до легкої промисловості, а саме до протизаплідних пристосувань. Вона призначена для використовування з традиційним чоловічим презервативом. Відомий такий пристрій як "Ізолююче гігієнічне покриття для контрацепції й від хвороб", який призначений для поліпшення контрацептивного та інфекційного захисту при використанні традиційного чоловічого презервативу. Він складається з листоподібного покриття, що має форму трикутника, з отвором у середині. Навколо отвору є кільцеподібний виступ з валиком на кінці, для фіксації в ньому презерватива (див. Номер патенту 5513653. http://patft.uspto.gov/.). Недоліком аналога є дорога і складна у виготовленні конструкція, а також його громіздкість і незручність у використанні. Найближчим аналогом є "Гігієнічне захисне кільце для презерватива", що містить кільце певної форми й площі, товщиною 0,5-0,8 мм, з отвором в середині, діаметр якого менше м'якого кільця презерватива. При надяганні даного кільця на чоловічий презерватив, воно повинне запобігти сповзанню презерватива під час полового акту, а також захистити від хвороб (див. Номер публікації CN2460076. http://ea.espacenet.com.). Недоліком найближчого аналога є дорога і складна у виготовленні конструкція, а також його незручність у використанні. В основу корисної моделі поставлено задачу створити простий та легкий у виготовленні та використанні пристрій для підвищення захисних властивостей традиційного чоловічого презерватива, тому що цей презерватив має такі недоліки, як сповзання, самовільне скручування. Ці недоліки можуть мати такі наслідки, як втрата захисної оболонки, або ж проникнення чужорідної рідини в оболонку, чи з неї. Для рішення даної задачі запропоновано "Кільце для підвищення захисних властивостей презерватива", яке, відповідно до корисної моделі, представляє з себе кільце з пазом. Паз призначений для фіксування в ньому м'якого кільця презерватива, яке знаходиться з відкритого кінця презерватива, таким чином утворюючи захисну мембрану з самої оболонки презерватива. Пропонована корисна модель дозволяє одержати наступний технічний результат: створювати з оболонки презерватива до країв кільця захисну мембрану, не дозволяти сповзання й самовільне скручування презерватива під час полового акта, запобігати втраті захисної оболонки, або ж проникнення чужорідної рідини в оболонку, чи з неї. Корисна модель пояснюється наступними кресленнями. На фіг. 1 зображено "Кільце для підвищення захисних властивостей презерватива" з закріпленим до нього презервативом, вид збоку. На фіг. 2 зображено профіль перерізу "Кільця для підвищення захисних властивостей презерватива" з клиноподібним пазом у зовнішній частини з закріпленим до нього презервативом. На фіг. 3 зображено профіль перерізу "Кільця для підвищення захисних властивостей презерватива" з пазом збоку на його торці з краю, з закріпленим до нього презервативом. Корисна модель складається з кільця 1, розміром 50-140 мм, яке являє собою замкнений об'єкт круглої, овальної, трикутної, або змішаної форми з отвором у середині, що має в перерізі профіль у вигляді кола, овалу, трикутника або прямокутника, та яке із краю кільця має паз 2 по всьому периметру, або ж паз може бути переривчастим. Паз 2 може бути розташований із зовнішньої частини кільця, або збоку на його торці з краю. Паз 2 може мати клиноподібну форму для міцної фіксації м'якого кільця 3 презерватива 4 в ньому в одному положенні й запобігання його розмотування або вискакування з пазу. Кільце може бути зроблено з пластмаси або металу, або іншого підходящого матеріалу. Корисна модель працює у такий спосіб. Після одягання презерватива та розкочування його на усю довжину, пристрій надягається до рівня м'якого кільця презерватива та із цього положення м'яке кільце презерватива натягується й фіксується в пазу кільця. Після цього пристрій готовий до використання. Таким чином запропонована корисна модель дозволяє створювати з оболонки презерватива захисну мембрану, запобігає сповзанню й самовільному скручуванню презерватива під час полового акта, запобігає втраті презерватива, перешкоджає проникненню непокритої презервативом частини органа у вологе середовище, з якого чужорідна рідина може ввійти під оболонку або вийти з неї. Корисна модель складається лише з однієї деталі, яку легко виготовити з полімерних матеріалів або металу. Цій пристрій простий та зручний у використанні. 55 1 UA 83528 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Кільце для підвищення захисних властивостей презерватива, яке являє собою замкнений об'єкт круглої, овальної, трикутної або змішаної форми з отвором у середині, що має в перерізі профіль у вигляді кола, овалу, трикутника або прямокутника, яке відрізняється тим, що з краю кільця є паз, у якому може фіксуватися м'яке кільце відкритої частини традиційного чоловічого презерватива. 2. Кільце для підвищення захисних властивостей презерватива за п. 1, яке відрізняється тим, що паз переривчастий. 3. Кільце для підвищення захисних властивостей презерватива за п. 1, яке відрізняється тим, що паз має клиноподібну форму. 2 UA 83528 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
