Викрутка з антиковзним стрижнем

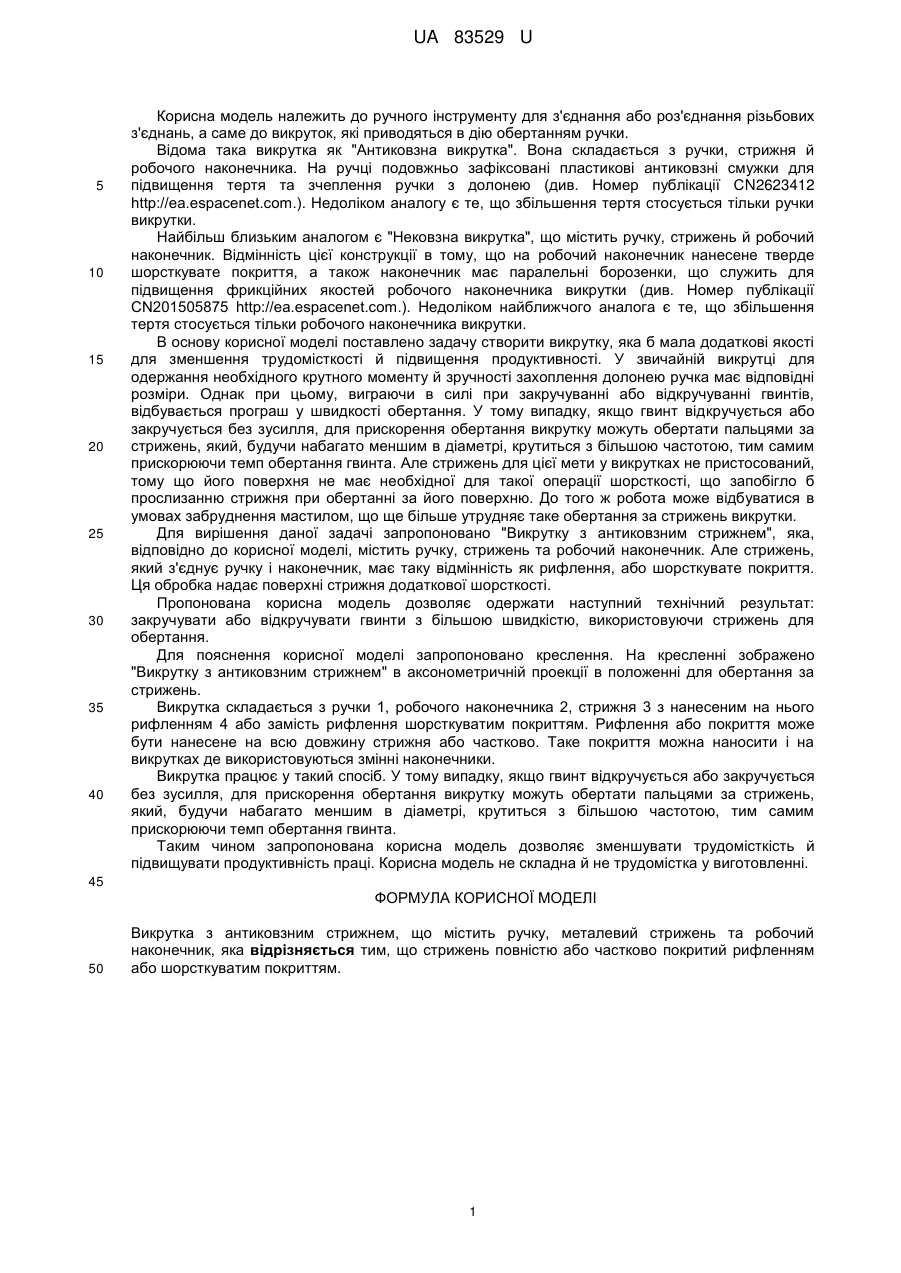

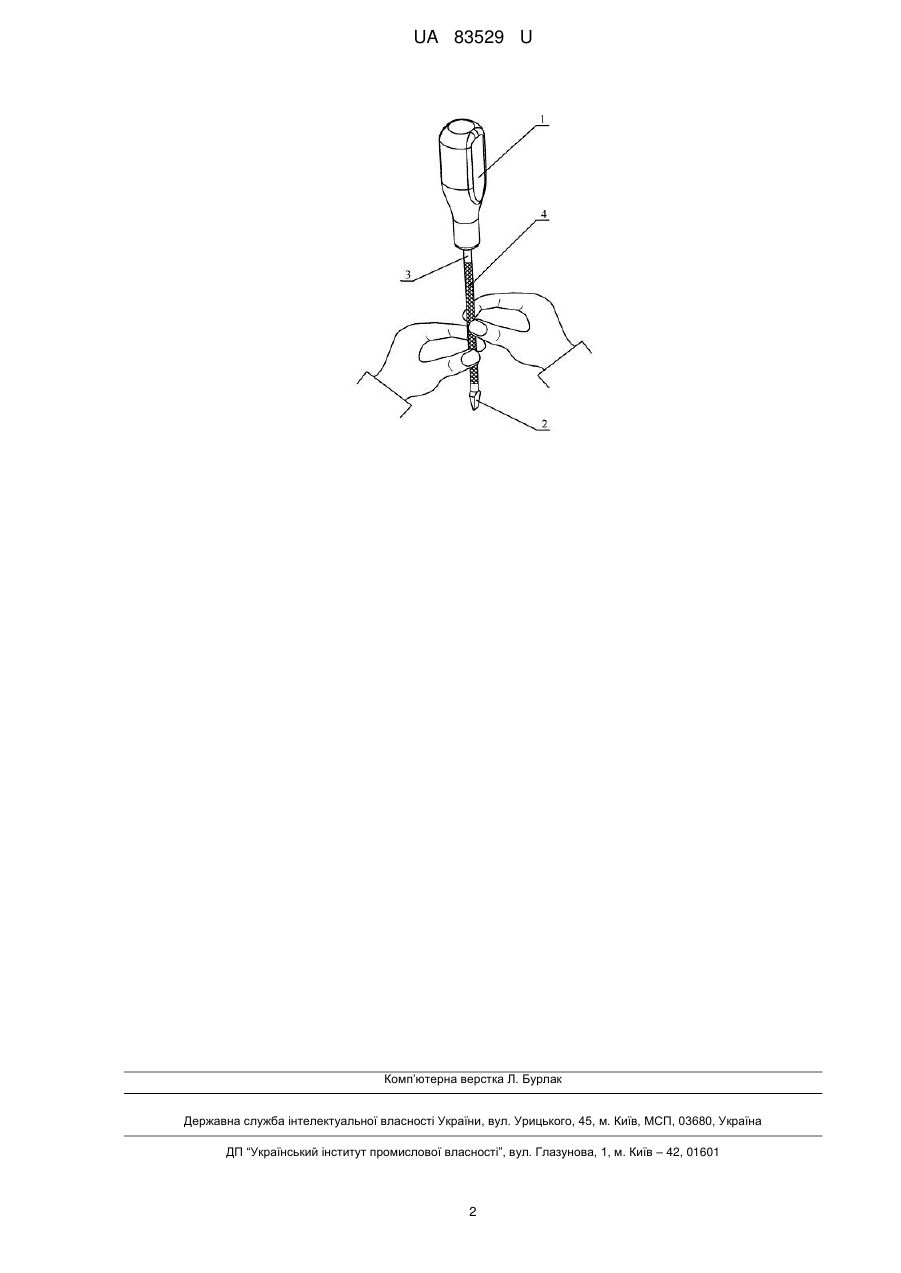

Реферат: UA 83529 U UA 83529 U 5 10 15 20 25 30 35 40 Корисна модель належить до ручного інструменту для з'єднання або роз'єднання різьбових з'єднань, а саме до викруток, які приводяться в дію обертанням ручки. Відома така викрутка як "Антиковзна викрутка". Вона складається з ручки, стрижня й робочого наконечника. На ручці подовжньо зафіксовані пластикові антиковзні смужки для підвищення тертя та зчеплення ручки з долонею (див. Номер публікації CN2623412 http://ea.espacenet.com.). Недоліком аналогу є те, що збільшення тертя стосується тільки ручки викрутки. Найбільш близьким аналогом є "Нековзна викрутка", що містить ручку, стрижень й робочий наконечник. Відмінність цієї конструкції в тому, що на робочий наконечник нанесене тверде шорсткувате покриття, а також наконечник має паралельні борозенки, що служить для підвищення фрикційних якостей робочого наконечника викрутки (див. Номер публікації CN201505875 http://ea.espacenet.com.). Недоліком найближчого аналога є те, що збільшення тертя стосується тільки робочого наконечника викрутки. В основу корисної моделі поставлено задачу створити викрутку, яка б мала додаткові якості для зменшення трудомісткості й підвищення продуктивності. У звичайній викрутці для одержання необхідного крутного моменту й зручності захоплення долонею ручка має відповідні розміри. Однак при цьому, виграючи в силі при закручуванні або відкручуванні гвинтів, відбувається програш у швидкості обертання. У тому випадку, якщо гвинт відкручується або закручується без зусилля, для прискорення обертання викрутку можуть обертати пальцями за стрижень, який, будучи набагато меншим в діаметрі, крутиться з більшою частотою, тим самим прискорюючи темп обертання гвинта. Але стрижень для цієї мети у викрутках не пристосований, тому що його поверхня не має необхідної для такої операції шорсткості, що запобігло б прослизанню стрижня при обертанні за його поверхню. До того ж робота може відбуватися в умовах забруднення мастилом, що ще більше утрудняє таке обертання за стрижень викрутки. Для вирішення даної задачі запропоновано "Викрутку з антиковзним стрижнем", яка, відповідно до корисної моделі, містить ручку, стрижень та робочий наконечник. Але стрижень, який з'єднує ручку і наконечник, має таку відмінність як рифлення, або шорсткувате покриття. Ця обробка надає поверхні стрижня додаткової шорсткості. Пропонована корисна модель дозволяє одержати наступний технічний результат: закручувати або відкручувати гвинти з більшою швидкістю, використовуючи стрижень для обертання. Для пояснення корисної моделі запропоновано креслення. На кресленні зображено "Викрутку з антиковзним стрижнем" в аксонометричній проекції в положенні для обертання за стрижень. Викрутка складається з ручки 1, робочого наконечника 2, стрижня 3 з нанесеним на нього рифленням 4 або замість рифлення шорсткуватим покриттям. Рифлення або покриття може бути нанесене на всю довжину стрижня або частково. Таке покриття можна наносити і на викрутках де використовуються змінні наконечники. Викрутка працює у такий спосіб. У тому випадку, якщо гвинт відкручується або закручується без зусилля, для прискорення обертання викрутку можуть обертати пальцями за стрижень, який, будучи набагато меншим в діаметрі, крутиться з більшою частотою, тим самим прискорюючи темп обертання гвинта. Таким чином запропонована корисна модель дозволяє зменшувати трудомісткість й підвищувати продуктивність праці. Корисна модель не складна й не трудомістка у виготовленні. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Викрутка з антиковзним стрижнем, що містить ручку, металевий стрижень та робочий наконечник, яка відрізняється тим, що стрижень повністю або частково покритий рифленням або шорсткуватим покриттям. 1 UA 83529 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
