Посудина для приготування їжі

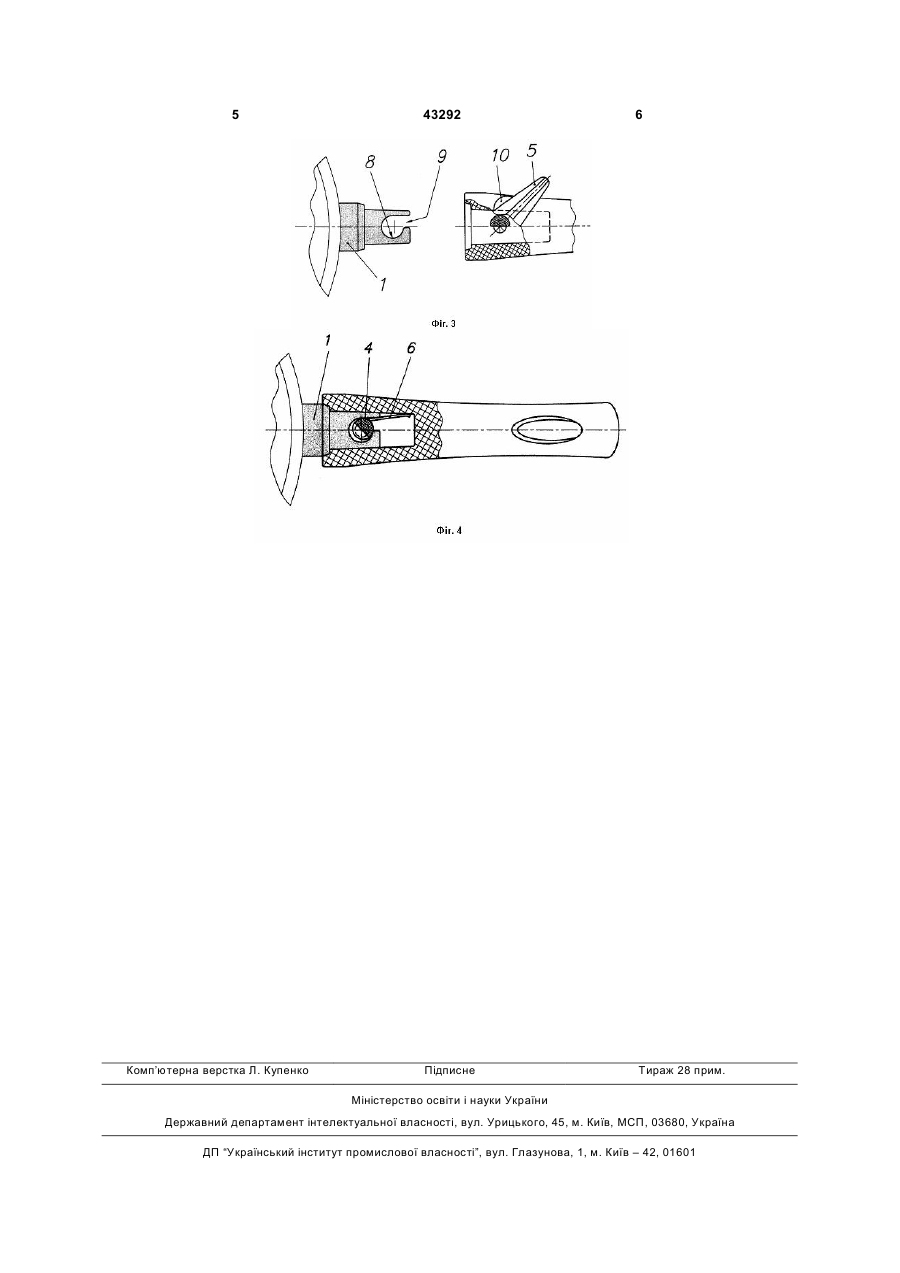

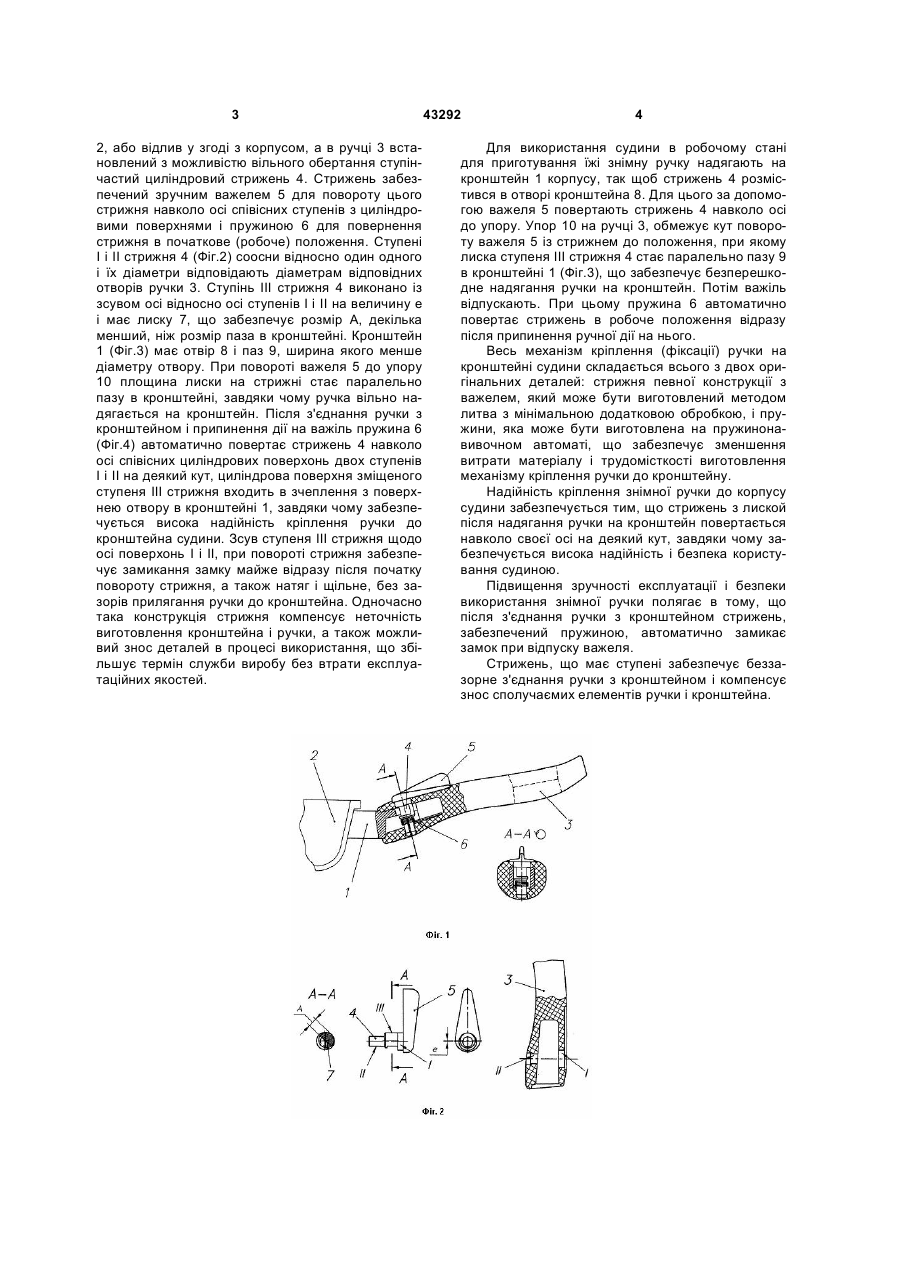

1. Посудина для приготування їжі, що містить ємність з кронштейном, закріпленим на корпусі посудини, знімну ручку, вузол кріплення ручки до кронштейна, яка відрізняється тим, що кронштейн має отвір і паз, а вузол кріплення ручки до кронштейна виконаний у вигляді встановленого з можливістю вільного обертання циліндрового 3 2, або відлив у згоді з корпусом, а в ручці 3 встановлений з можливістю вільного обертання ступінчастий циліндровий стрижень 4. Стрижень забезпечений зручним важелем 5 для повороту цього стрижня навколо осі співісних ступенів з циліндровими поверхнями і пружиною 6 для повернення стрижня в початкове (робоче) положення. Ступені І і II стрижня 4 (Фіг.2) соосни відносно один одного і їх діаметри відповідають діаметрам відповідних отворів ручки 3. Ступінь III стрижня 4 виконано із зсувом осі відносно осі ступенів І і II на величину е і має лиску 7, що забезпечує розмір А, декілька менший, ніж розмір паза в кронштейні. Кронштейн 1 (Фіг.3) має отвір 8 і паз 9, ширина якого менше діаметру отвору. При повороті важеля 5 до упору 10 площина лиски на стрижні стає паралельно пазу в кронштейні, завдяки чому ручка вільно надягається на кронштейн. Після з'єднання ручки з кронштейном і припинення дії на важіль пружина 6 (Фіг.4) автоматично повертає стрижень 4 навколо осі співісних циліндрових поверхонь двох ступенів І і II на деякий кут, циліндрова поверхня зміщеного ступеня III стрижня входить в зчеплення з поверхнею отвору в кронштейні 1, завдяки чому забезпечується висока надійність кріплення ручки до кронштейна судини. Зсув ступеня III стрижня щодо осі поверхонь І і II, при повороті стрижня забезпечує замикання замку майже відразу після початку повороту стрижня, а також натяг і щільне, без зазорів прилягання ручки до кронштейна. Одночасно така конструкція стрижня компенсує неточність виготовлення кронштейна і ручки, а також можливий знос деталей в процесі використання, що збільшує термін служби виробу без втрати експлуатаційних якостей. 43292 4 Для використання судини в робочому стані для приготування їжі знімну ручку надягають на кронштейн 1 корпусу, так щоб стрижень 4 розмістився в отворі кронштейна 8. Для цього за допомогою важеля 5 повертають стрижень 4 навколо осі до упору. Упор 10 на ручці 3, обмежує кут повороту важеля 5 із стрижнем до положення, при якому лиска ступеня III стрижня 4 стає паралельно пазу 9 в кронштейні 1 (Фіг.3), що забезпечує безперешкодне надягання ручки на кронштейн. Потім важіль відпускають. При цьому пружина 6 автоматично повертає стрижень в робоче положення відразу після припинення ручної дії на нього. Весь механізм кріплення (фіксації) ручки на кронштейні судини складається всього з двох оригінальних деталей: стрижня певної конструкції з важелем, який може бути виготовлений методом литва з мінімальною додатковою обробкою, і пружини, яка може бути виготовлена на пружинонавивочном автоматі, що забезпечує зменшення витрати матеріалу і трудомісткості виготовлення механізму кріплення ручки до кронштейну. Надійність кріплення знімної ручки до корпусу судини забезпечується тим, що стрижень з лиской після надягання ручки на кронштейн повертається навколо своєї осі на деякий кут, завдяки чому забезпечується висока надійність і безпека користування судиною. Підвищення зручності експлуатації і безпеки використання знімної ручки полягає в тому, що після з'єднання ручки з кронштейном стрижень, забезпечений пружиною, автоматично замикає замок при відпуску важеля. Стрижень, що має ступені забезпечує беззазорне з'єднання ручки з кронштейном і компенсує знос сполучаємих елементів ручки і кронштейна. 5 Комп’ютерна верстка Л. Купенко 43292 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
