Малеолярний гвинт

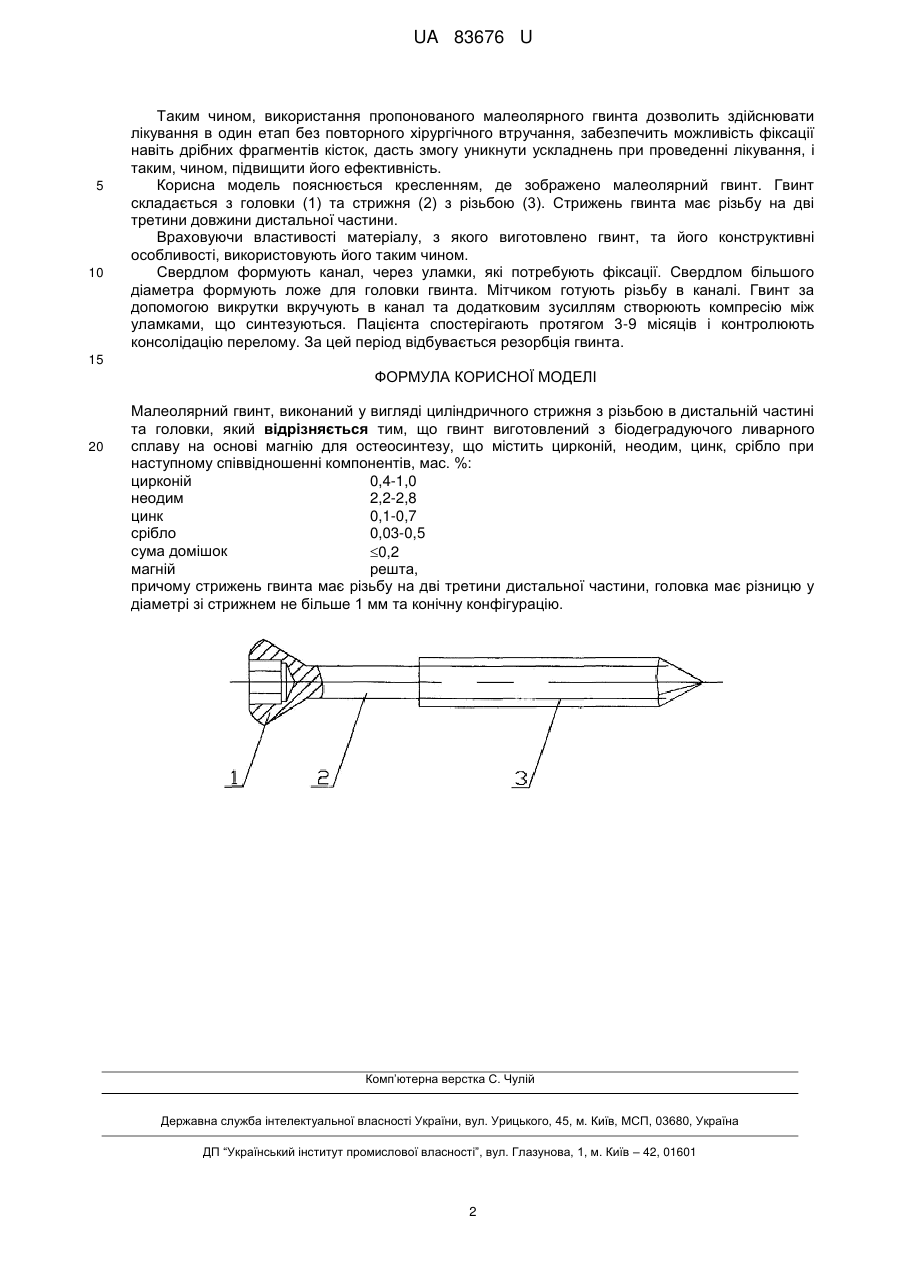

Реферат: Малеолярний гвинт виконаний у вигляді циліндричного стрижня з різьбою в дистальній частині і головки та виготовлений з біодеградуючого ливарного сплаву на основі магнію для остеосинтезу, що містить цирконій, неодим, цинк, срібло. При цьому стрижень гвинта має різьбу на дві третини дистальної частини, головка має різницю у діаметрі зі стрижнем не більше 1 мм та конічну конфігурацію. UA 83676 U (54) МАЛЕОЛЯРНИЙ ГВИНТ UA 83676 U UA 83676 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, а саме ортопедії і травматології та медичної техніки, і може бути використана у лікуванні переломів різної локалізації, наприклад щиколотки, виростків тощо, при фіксації невеликих фрагментів кісток. Значну кількість травматичних пошкоджень кісток та структур опорно-рухового апарату лікують шляхом проведення остеосинтезу, тобто операції поєднання відломків кісток за допомогою спеціальних фіксаційних засобів. У ряді випадків остеосинтез абсолютно показаний, хоча такий спосіб лікування має певні недоліки, з яких головним є те, що після зрощення кісток такий гвинт треба видаляти. Відомий ряд гвинтів для остеосинтезу, наприклад гвинт стрижневий малеолярний (www.osteosyn.yaroslavl.ru), який виконаний у вигляді циліндричного стрижня та головки. Стрижень в дистальній частині покритий різьбою. Гвинт виконаний з титану. Ми будемо вважати його прототипом. Спільними суттєвими ознаками прототипу та корисної моделі, що пропонується, є те, що гвинт виконаний у вигляді циліндричного стрижня з різьбою в дистальній частині та головки. Недоліком такого гвинта є те, що після зрощення кісток необхідно проводити повторне хірургічне втручання і його видаляти. Після видалення гвинта залишається кісткова порожнина. У деяких випадках після цього можливе виникнення кісткових кист, зменшення щільності кісткової маси, що буде негативно впливати на опороздатність кінцівки. В основу корисної моделі поставлена задача удосконалення малеолярного гвинта шляхом виготовлення його з біодеградуючого матеріалу та зміни форми елементів гвинта, що забезпечить можливість уникнути повторних операцій з видалення гвинта, дасть змогу проводити остеосинтез малих уламків кісток, забезпечити підвищення ефективності лікування та уникнути ускладнень. Поставлена задача вирішується тим, що в гвинті, який виконаний у вигляді циліндричного стрижня з різьбою в дистальній частині та головки, згідно з корисною моделлю гвинт виготовлений з біодеградуючого ливарного сплаву на основі магнію для остеосинтезу, що містить цирконій, неодим, цинк, срібло при наступному співвідношенні компонентів, мас. %: цирконій 0,4-1,0 неодим 2,2-2,8 цинк 0,1-0,7 срібло 0,03-0,5 сума домішок 0,2 магній решта, причому стрижень гвинта має різьбу на дві третини дистальної частини, головка має різницю у діаметрі зі стрижнем не більше 1 мм та конічну конфігурацію. Причинно-наслідковий зв'язок між сукупністю ознак та результатом, що досягається, полягає у такому. Виконання гвинта з біодеградуючого сплаву у запропонованій формі відповідає деформаційним властивостям даного матеріалу. Ливарний сплав, з якого виготовлено гвинт, має значні переваги у порівнянні з відомими. При проведенні остеосинтезу із застосуванням гвинтів із зазначеного сплаву магнію проліферативна активність клітин, що беруть участь у формуванні кісткової тканини, не порушується. Механічна тривкість гвинта відповідає механічній міцності кістки. Присутність Mg у сплаві, з якого виготовлено гвинт, покращує адгезію імплантату з остеоцитом та не затримує розвиток клітини. Сплав спричинює локальну антибактеріальну дію в області імплантата. Наявність у сплаві мікродобавки срібла забезпечує зменшення ризику розвитку запальних ускладнень у зоні введення імплантата та підвищення його міцності, пластичності. Мікродобавки подрібнюють структуру, зменшуючи розчинність сплаву, тобто можна регулювати його розчинність і одержувати необхідні строки його розчинення в організмі. Сплав є нетоксичним та не канцерогенним, за механічними властивостями більш наближений до структури кортикального шару кістки. В процесі розсмоктування гвинта (протягом приблизно 9 місяців) кістковий канал повністю відновлюється. Різьба саме на дві третини дистальної частини дозволить здійснювати компресію дрібних фрагментів кісток за рахунок збільшення площі гвинтової компресії. Запропоновані розміри головки гвинта та її конічна форма дозволить занурювати її у кісткову тканину майже повністю, тобто буде зменшений контакт гвинта з м'якимитканинами. Це забезпечить зменшення корозійної дії електролітного середовища організму на гвинт та витримування необхідного терміну перебування гвинта в кістці. 1 UA 83676 U 5 10 Таким чином, використання пропонованого малеолярного гвинта дозволить здійснювати лікування в один етап без повторного хірургічного втручання, забезпечить можливість фіксації навіть дрібних фрагментів кісток, дасть змогу уникнути ускладнень при проведенні лікування, і таким, чином, підвищити його ефективність. Корисна модель пояснюється кресленням, де зображено малеолярний гвинт. Гвинт складається з головки (1) та стрижня (2) з різьбою (3). Стрижень гвинта має різьбу на дві третини довжини дистальної частини. Враховуючи властивості матеріалу, з якого виготовлено гвинт, та його конструктивні особливості, використовують його таким чином. Свердлом формують канал, через уламки, які потребують фіксації. Свердлом більшого діаметра формують ложе для головки гвинта. Мітчиком готують різьбу в каналі. Гвинт за допомогою викрутки вкручують в канал та додатковим зусиллям створюють компресію між уламками, що синтезуються. Пацієнта спостерігають протягом 3-9 місяців і контролюють консолідацію перелому. За цей період відбувається резорбція гвинта. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Малеолярний гвинт, виконаний у вигляді циліндричного стрижня з різьбою в дистальній частині та головки, який відрізняється тим, що гвинт виготовлений з біодеградуючого ливарного сплаву на основі магнію для остеосинтезу, що містить цирконій, неодим, цинк, срібло при наступному співвідношенні компонентів, мас. %: цирконій 0,4-1,0 неодим 2,2-2,8 цинк 0,1-0,7 срібло 0,03-0,5 сума домішок 0,2 магній решта, причому стрижень гвинта має різьбу на дві третини дистальної частини, головка має різницю у діаметрі зі стрижнем не більше 1 мм та конічну конфігурацію. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
