Механічний універсальний пристрій для відстрілу набоїв, споряджених метальним снарядом несмертельної дії, а також газових та шумових набоїв
Номер патенту: 83684
Опубліковано: 11.08.2008
Автори: Шапаренко Сергій Анатолійович, Матвійчук Микола Володимирович, Голуб Юрій Миколайович, Вознюк Віктор Іванович, Писаренко Віктор Григорович
Формула / Реферат

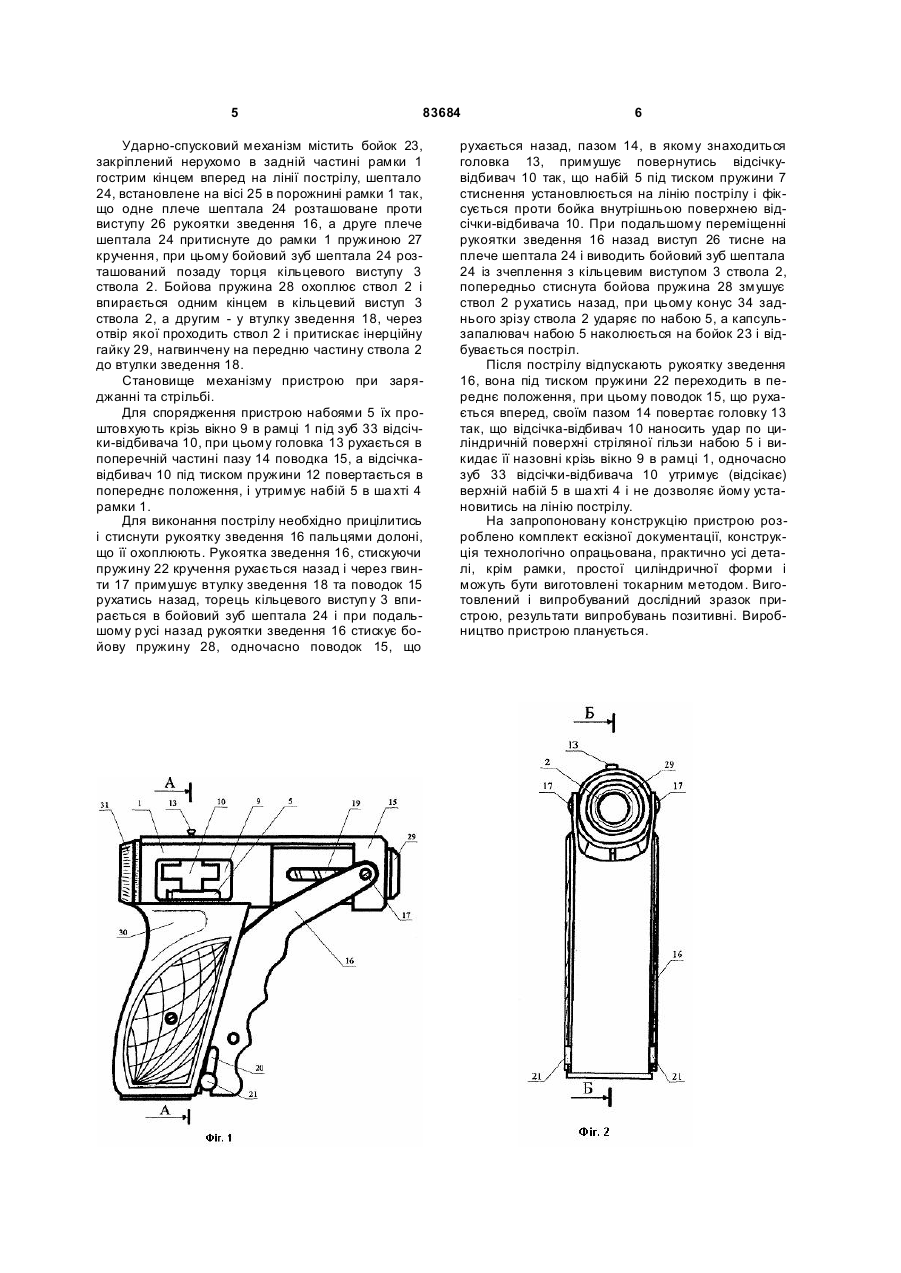

Механічний універсальний пристрій для відстрілу набоїв, споряджених метальним снарядом несмертельної дії, а також газових та шумових набоїв, що містить ствол, рамку з рукояткою, який відрізняється тим, що ствол виконаний без обмежувачів і здатний рухатись в поздовжньому циліндричному каналі рамки, при цьому в задній частині ствола виконаний конус, в рукоятці рамки виконана прямокутна шахта для набоїв, розташованих в два ряди, при цьому набої притиснуті до відсічки-відбивача подавачем, приєднаним до пружини стиснення, другий кінець якої впирається у кришку, що закриває нижню частину рамки, в порожнині рамки закріплена на осі відсічка-відбивач, головка якої входить в поздовжній паз повідка, розташованого поверх рамки і приєднаного до рукоятки зведення, яка під тиском пружини кручення знаходяться в передньому положенні, фіксується висями на рукоятці і має обмеження руху вперед гвинтами кріплення повідка та рукоятки зведення, які впираються у передню частину пазів рамки і угвинчені у втулку зведення, крізь отвір якої проходить ствол, а інерційна гайка, що нагвинчена на передню частину ствола, притиснута до втулки зведення попередньо стиснутою бойовою пружиною, в задній частині рамки на лінії пострілу закріплений нерухомо гострим кінцем вперед бойок, шептало, розміщене на осі в порожнині рамки так, що одне його плече розташоване проти виступу рукоятки зведення, а друге притиснуте до рамки пружиною кручення, при цьому бойовий зуб шептала розташований позаду торця кільцевого виступу ствола, охопленого бойовою пружиною стиснення циліндричної форми, яка одним кінцем впирається у кільцевий виступ ствола, а іншим - у втулку зведення.
Текст

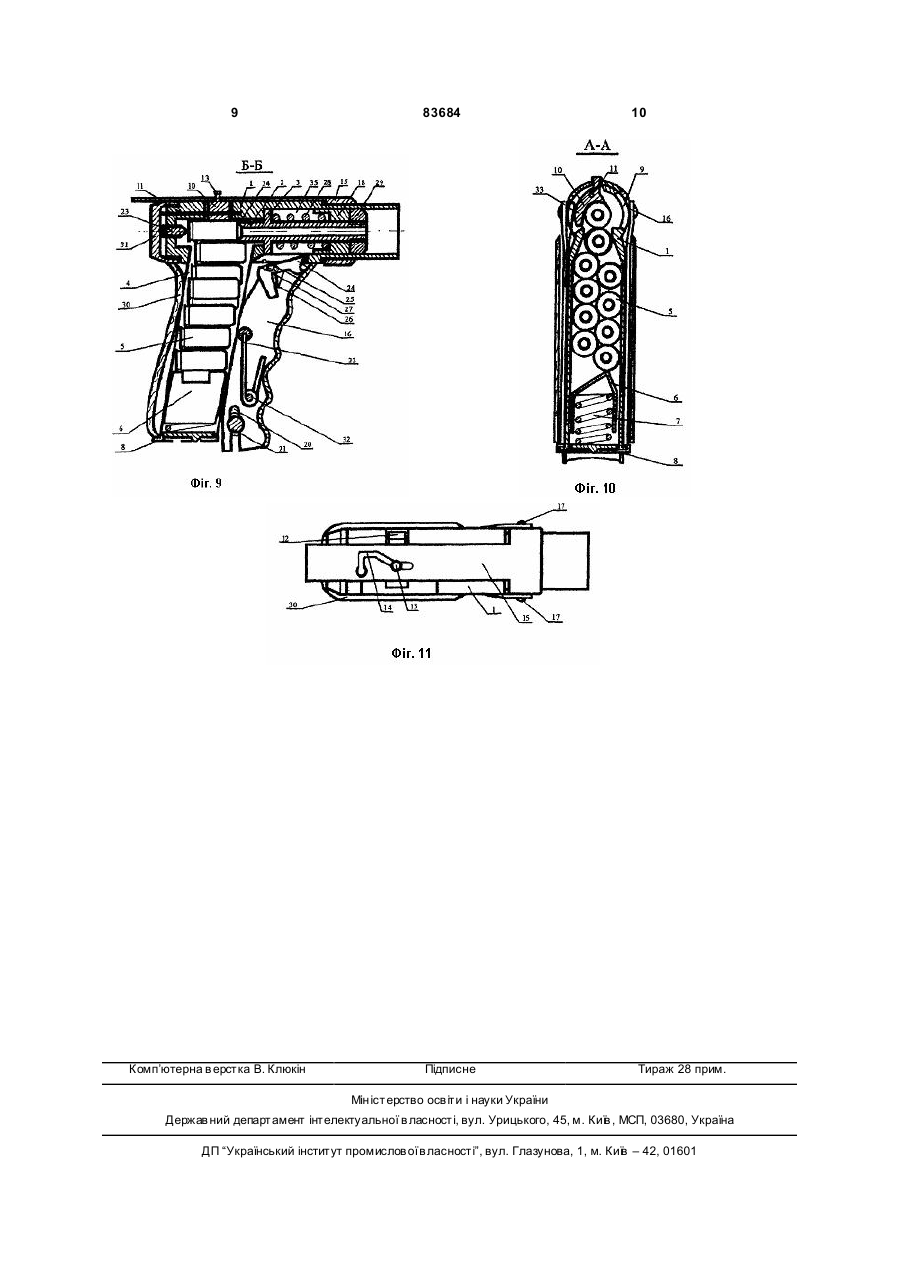

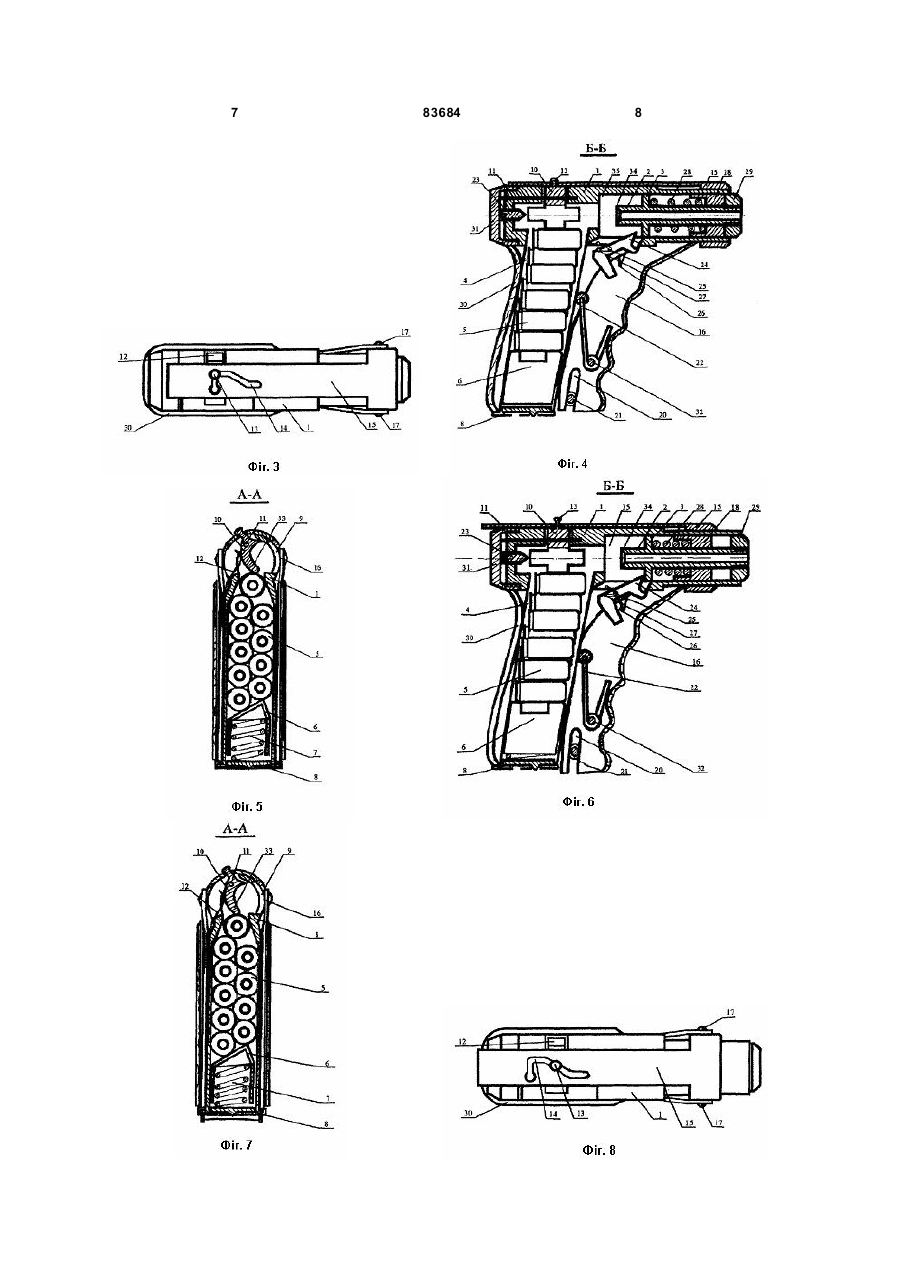

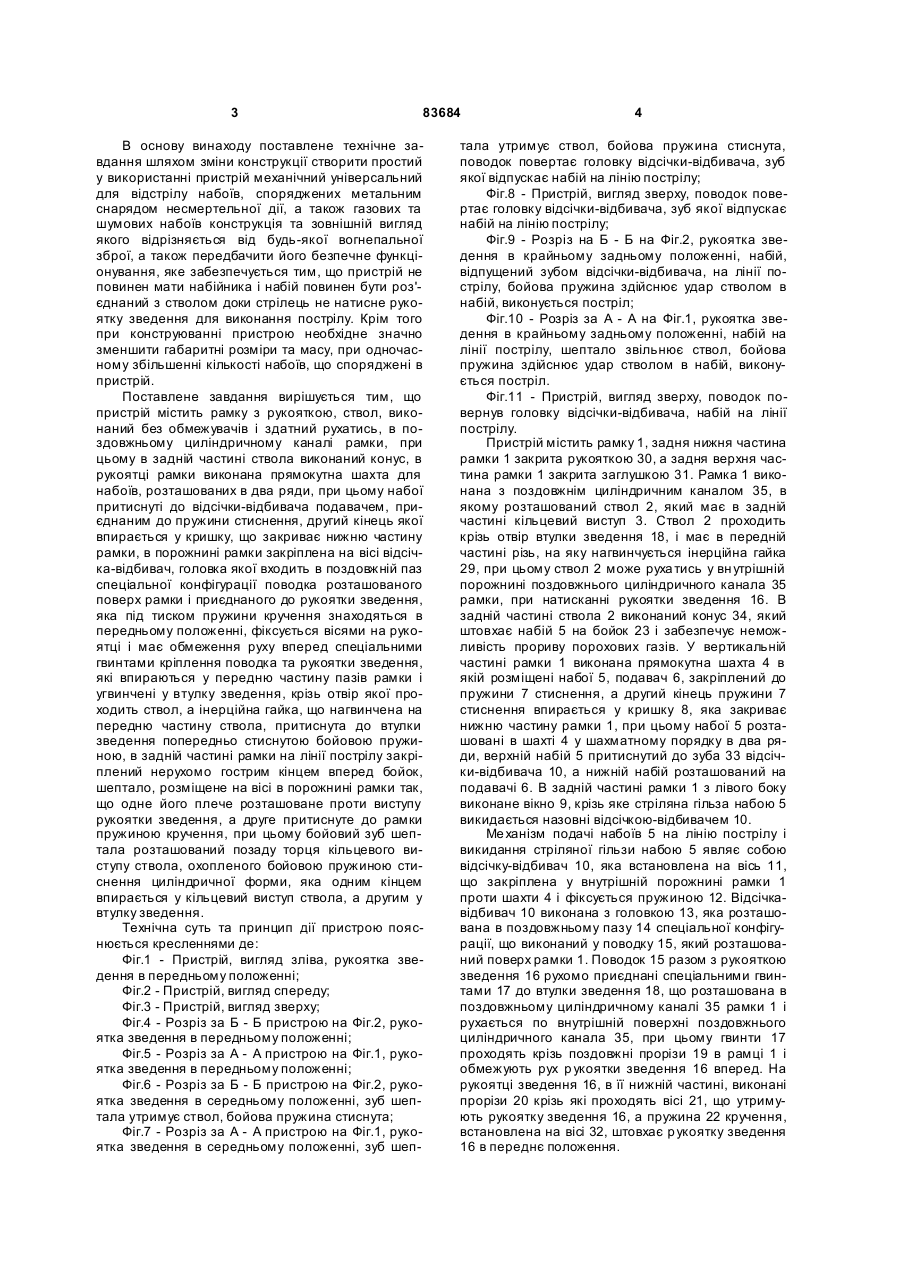

Механічний універсальний пристрій для відстрілу набоїв, споряджених метальним снарядом несмертельної дії, а також газових та шумових набоїв, що містить ствол, рамку з рукояткою, який відрізняє ться тим, що ствол виконаний без обмежувачів і здатний рухатись в поздовжньому циліндричному каналі рамки, при цьому в задній частині ствола виконаний конус, в р укоятці рамки виконана прямокутна ша хта для набоїв, розташованих в два ряди, при цьому набої притиснуті до відсічки-відбивача подавачем, приєднаним до C2 2 (19) 1 3 83684 В основу винаходу поставлене технічне завдання шляхом зміни конструкції створити простий у використанні пристрій механічний універсальний для відстрілу набоїв, споряджених метальним снарядом несмертельної дії, а також газових та шумових набоїв конструкція та зовнішній вигляд якого відрізняється від будь-якої вогнепальної зброї, а також передбачити його безпечне функціонування, яке забезпечується тим, що пристрій не повинен мати набійника і набій повинен бути роз'єднаний з стволом доки стрілець не натисне рукоятку зведення для виконання пострілу. Крім того при конструюванні пристрою необхідне значно зменшити габаритні розміри та масу, при одночасному збільшенні кількості набоїв, що споряджені в пристрій. Поставлене завдання вирішується тим, що пристрій містить рамку з рукояткою, ствол, виконаний без обмежувачів і здатний рухатись, в поздовжньому циліндричному каналі рамки, при цьому в задній частині ствола виконаний конус, в рукоятці рамки виконана прямокутна шахта для набоїв, розташованих в два ряди, при цьому набої притиснуті до відсічки-відбивача подавачем, приєднаним до пружини стиснення, другий кінець якої впирається у кришку, що закриває нижню частину рамки, в порожнині рамки закріплена на вісі відсічка-відбивач, головка якої входить в поздовжній паз спеціальної конфігурації поводка розташованого поверх рамки і приєднаного до рукоятки зведення, яка під тиском пружини кручення знаходяться в передньому положенні, фіксується вісями на рукоятці і має обмеження руху вперед спеціальними гвинтами кріплення поводка та рукоятки зведення, які впираються у передню частину пазів рамки і угвинчені у втулку зведення, крізь отвір якої проходить ствол, а інерційна гайка, що нагвинчена на передню частину ствола, притиснута до втулки зведення попередньо стиснутою бойовою пружиною, в задній частині рамки на лінії пострілу закріплений нерухомо гострим кінцем вперед бойок, шептало, розміщене на вісі в порожнині рамки так, що одне його плече розташоване проти виступу рукоятки зведення, а друге притиснуте до рамки пружиною кручення, при цьому бойовий зуб шептала розташований позаду торця кільцевого виступу ствола, охопленого бойовою пружиною стиснення циліндричної форми, яка одним кінцем впирається у кільцевий виступ ствола, а другим у втулку зведення. Технічна суть та принцип дії пристрою пояснюється кресленнями де: Фіг.1 - Пристрій, вигляд зліва, рукоятка зведення в передньому положенні; Фіг.2 - Пристрій, вигляд спереду; Фіг.3 - Пристрій, вигляд зверху; Фіг.4 - Розріз за Б - Б пристрою на Фіг.2, рукоятка зведення в передньому положенні; Фіг.5 - Розріз за А - А пристрою на Фіг.1, рукоятка зведення в передньому положенні; Фіг.6 - Розріз за Б - Б пристрою на Фіг.2, рукоятка зведення в середньому положенні, зуб шептала утримує ствол, бойова пружина стиснута; Фіг.7 - Розріз за А - А пристрою на Фіг.1, рукоятка зведення в середньому положенні, зуб шеп 4 тала утримує ствол, бойова пружина стиснута, поводок повертає головку відсічки-відбивача, зуб якої відпускає набій на лінію пострілу; Фіг.8 - Пристрій, вигляд зверху, поводок повертає головку відсічки-відбивача, зуб якої відпускає набій на лінію пострілу; Фіг.9 - Розріз на Б - Б на Фіг.2, рукоятка зведення в крайньому задньому положенні, набій, відпущений зубом відсічки-відбивача, на лінії пострілу, бойова пружина здійснює удар стволом в набій, виконується постріл; Фіг.10 - Розріз за А - А на Фіг.1, рукоятка зведення в крайньому задньому положенні, набій на лінії пострілу, шептало звільнює ствол, бойова пружина здійснює удар стволом в набій, виконується постріл. Фіг.11 - Пристрій, вигляд зверху, поводок повернув головку відсічки-відбивача, набій на лінії пострілу. Пристрій містить рамку 1, задня нижня частина рамки 1 закрита рукояткою 30, а задня верхня частина рамки 1 закрита заглушкою 31. Рамка 1 виконана з поздовжнім циліндричним каналом 35, в якому розташований ствол 2, який має в задній частині кільцевий виступ 3. Ствол 2 проходить крізь отвір втулки зведення 18, і має в передній частині різь, на яку нагвинчується інерційна гайка 29, при цьому ствол 2 може руха тись у вн утрішній порожнині поздовжнього циліндричного канала 35 рамки, при натисканні рукоятки зведення 16. В задній частині ствола 2 виконаний конус 34, який штовхає набій 5 на бойок 23 і забезпечує неможливість прориву порохових газів. У вертикальній частині рамки 1 виконана прямокутна шахта 4 в якій розміщені набої 5, подавач 6, закріплений до пружини 7 стиснення, а другий кінець пружини 7 стиснення впирається у кришку 8, яка закриває нижню частину рамки 1, при цьому набої 5 розташовані в шахті 4 у шахматному порядку в два ряди, верхній набій 5 притиснутий до зуба 33 відсічки-відбивача 10, а нижній набій розташований на подавачі 6. В задній частині рамки 1 з лівого боку виконане вікно 9, крізь яке стріляна гільза набою 5 викидається назовні відсічкою-відбивачем 10. Ме ханізм подачі набоїв 5 на лінію пострілу і викидання стріляної гільзи набою 5 являє собою відсічку-відбивач 10, яка встановлена на вісь 11, що закріплена у внутрішній порожнині рамки 1 проти шахти 4 і фіксується пружиною 12. Відсічкавідбивач 10 виконана з головкою 13, яка розташована в поздовжньому пазу 14 спеціальної конфігурації, що виконаний у поводку 15, який розташований поверх рамки 1. Поводок 15 разом з рукояткою зведення 16 рухомо приєднані спеціальними гвинтами 17 до втулки зведення 18, що розташована в поздовжньому циліндричному каналі 35 рамки 1 і рухається по внутрішній поверхні поздовжнього циліндричного канала 35, при цьому гвинти 17 проходять крізь поздовжні прорізи 19 в рамці 1 і обмежують рух р укоятки зведення 16 вперед. На рукоятці зведення 16, в її нижній частині, виконані прорізи 20 крізь які проходять вісі 21, що утримують рукоятку зведення 16, а пружина 22 кручення, встановлена на вісі 32, штовхає р укоятку зведення 16 в переднє положення. 5 83684 Ударно-спусковий механізм містить бойок 23, закріплений нерухомо в задній частині рамки 1 гострим кінцем вперед на лінії пострілу, шептало 24, встановлене на вісі 25 в порожнині рамки 1 так, що одне плече шептала 24 розташоване проти виступу 26 рукоятки зведення 16, а друге плече шептала 24 притиснуте до рамки 1 пружиною 27 кручення, при цьому бойовий зуб шептала 24 розташований позаду торця кільцевого виступу 3 ствола 2. Бойова пружина 28 охоплює ствол 2 і впирається одним кінцем в кільцевий виступ 3 ствола 2, а другим - у втулку зведення 18, через отвір якої проходить ствол 2 і притискає інерційну гайку 29, нагвинчену на передню частину ствола 2 до втулки зведення 18. Становище механізму пристрою при заряджанні та стрільбі. Для спорядження пристрою набоями 5 їх проштовхують крізь вікно 9 в рамці 1 під зуб 33 відсічки-відбивача 10, при цьому головка 13 рухається в поперечній частині пазу 14 поводка 15, а відсічкавідбивач 10 під тиском пружини 12 повертається в попереднє положення, і утримує набій 5 в ша хті 4 рамки 1. Для виконання пострілу необхідно прицілитись і стиснути рукоятку зведення 16 пальцями долоні, що її охоплюють. Рукоятка зведення 16, стискуючи пружину 22 кручення рухається назад і через гвинти 17 примушує втулку зведення 18 та поводок 15 рухатись назад, торець кільцевого виступ у 3 впирається в бойовий зуб шептала 24 і при подальшому р усі назад рукоятки зведення 16 стискує бойову пружину 28, одночасно поводок 15, що 6 рухається назад, пазом 14, в якому знаходиться головка 13, примушує повернутись відсічкувідбивач 10 так, що набій 5 під тиском пружини 7 стиснення установлюється на лінію пострілу і фіксується проти бойка внутрішньою поверхнею відсічки-відбивача 10. При подальшому переміщенні рукоятки зведення 16 назад виступ 26 тисне на плече шептала 24 і виводить бойовий зуб шептала 24 із зчеплення з кільцевим виступом 3 ствола 2, попередньо стиснута бойова пружина 28 змушує ствол 2 р ухатись назад, при цьому конус 34 заднього зрізу ствола 2 ударяє по набою 5, а капсульзапалювач набою 5 наколюється на бойок 23 і відбувається постріл. Після пострілу відпускають рукоятку зведення 16, вона під тиском пружини 22 переходить в переднє положення, при цьому поводок 15, що рухається вперед, своїм пазом 14 повертає головку 13 так, що відсічка-відбивач 10 наносить удар по циліндричній поверхні стріляної гільзи набою 5 і викидає її назовні крізь вікно 9 в рамці 1, одночасно зуб 33 відсічки-відбивача 10 утримує (відсікає) верхній набій 5 в ша хті 4 і не дозволяє йому установитись на лінію пострілу. На запропоновану конструкцію пристрою розроблено комплект ескізної документації, конструкція технологічно опрацьована, практично усі деталі, крім рамки, простої циліндричної форми і можуть бути виготовлені токарним методом. Виготовлений і випробуваний дослідний зразок пристрою, результати випробувань позитивні. Виробництво пристрою планується. 7 83684 8 9 Комп’ютерна в ерстка В. Клюкін 83684 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanical universal device for shooting cartridges equipped with non-fatal effect missiles and gas and noise cartridges
Автори англійськоюShaparenko Serhii Anatoliiovych, Vozniuk Viktor Ivanovych, Pysarenko Viktor Hryhorovych, Holub Yurii Mykolaiovych, Matviichuk Mykola Volodymyrovych
Назва патенту російськоюМеханическое универсальное устройство для отстрела зарядов, снаряженных метательным снарядом несмертельного действия, а также газовых и шумовых зарядов
Автори російськоюШапаренко Сергей Анатольевич, Вознюк Виктор Иванович, Писаренко Виктор Григорьевич, Голуб Юрий Николаевич, Матвийчук Николай Владимирович
МПК / Мітки
МПК: F41C 3/00
Мітки: споряджених, дії, відстрілу, метальним, універсальний, газових, снарядом, несмертельної, механічний, також, набоїв, пристрій, шумових
