Риштування для будівельно-монтажних робіт

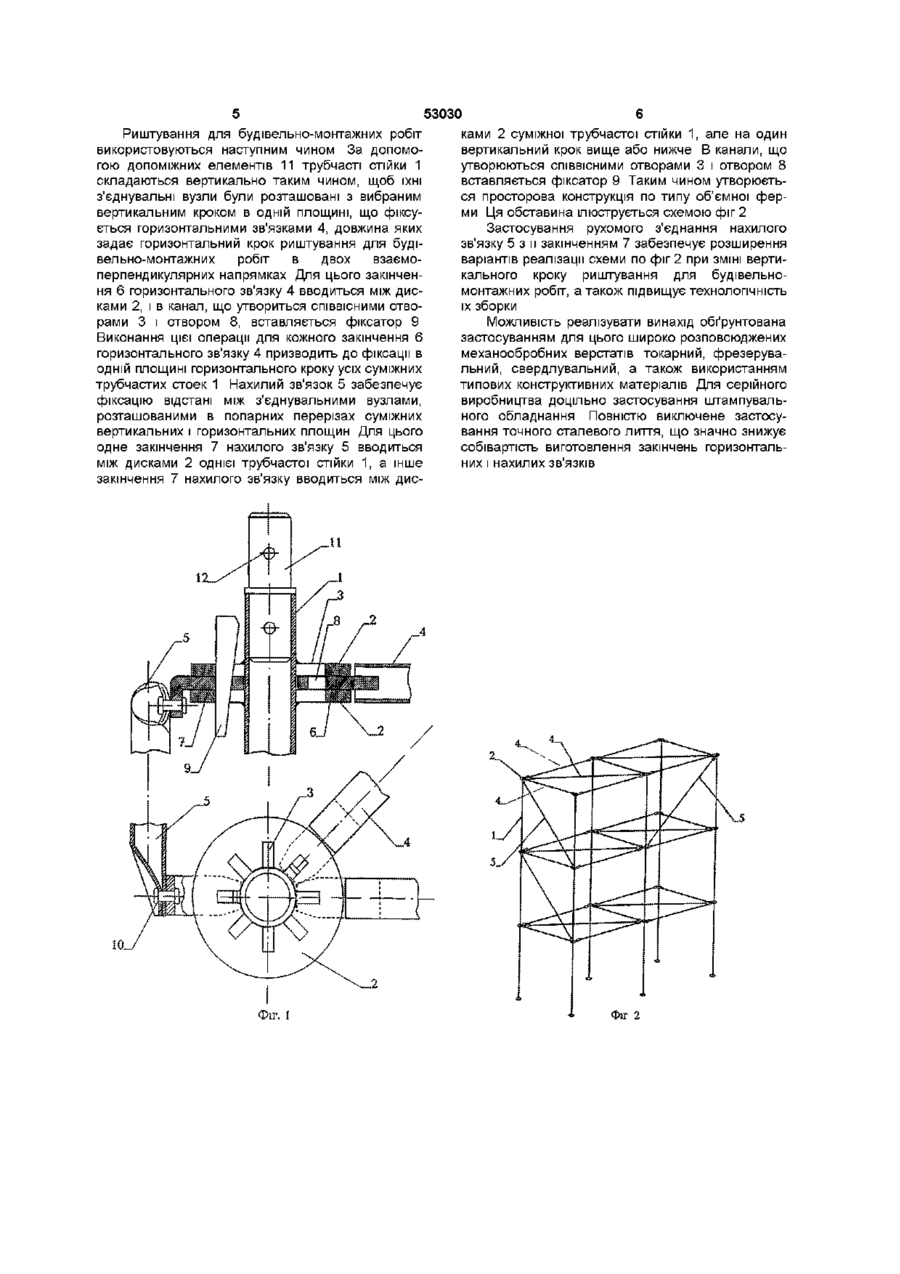

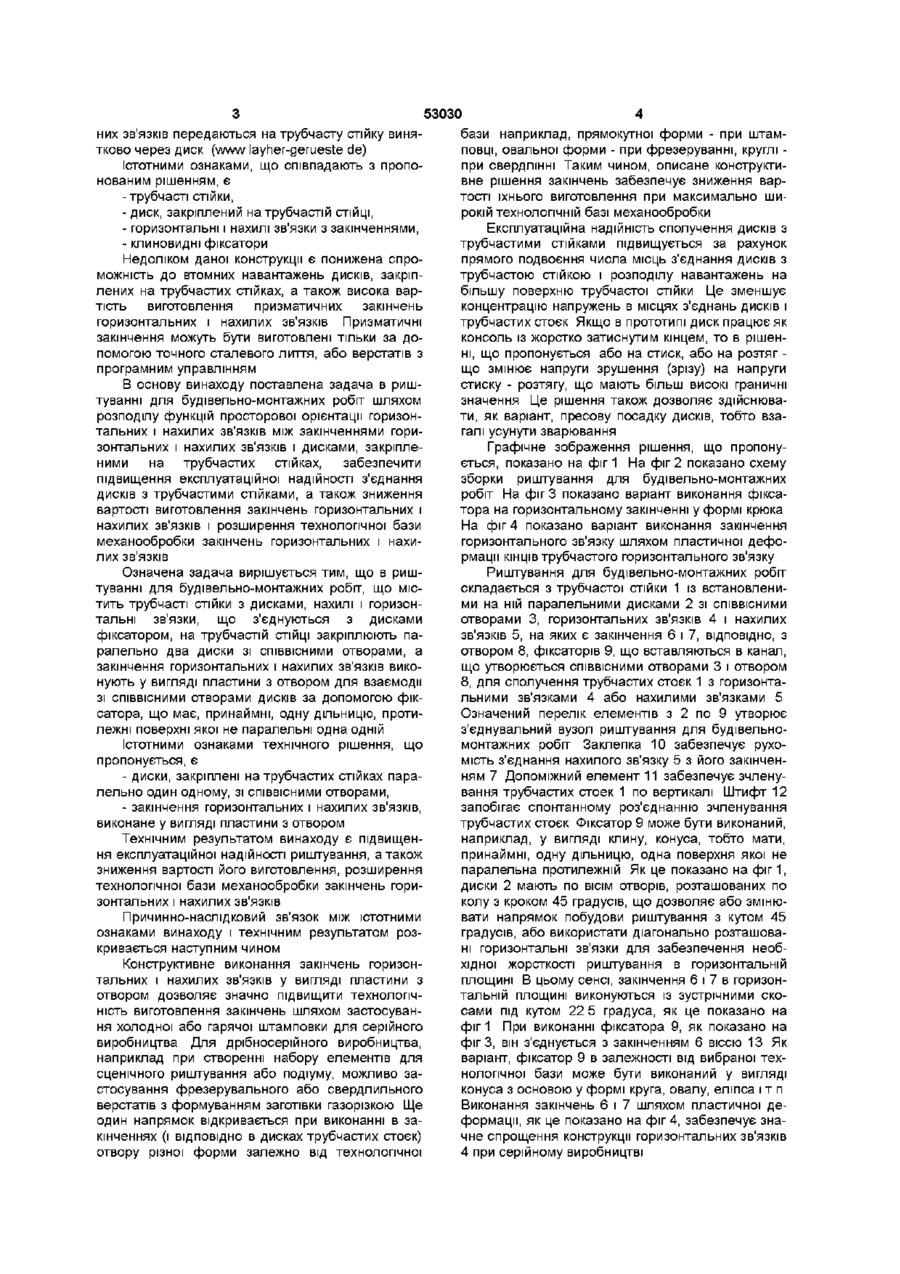

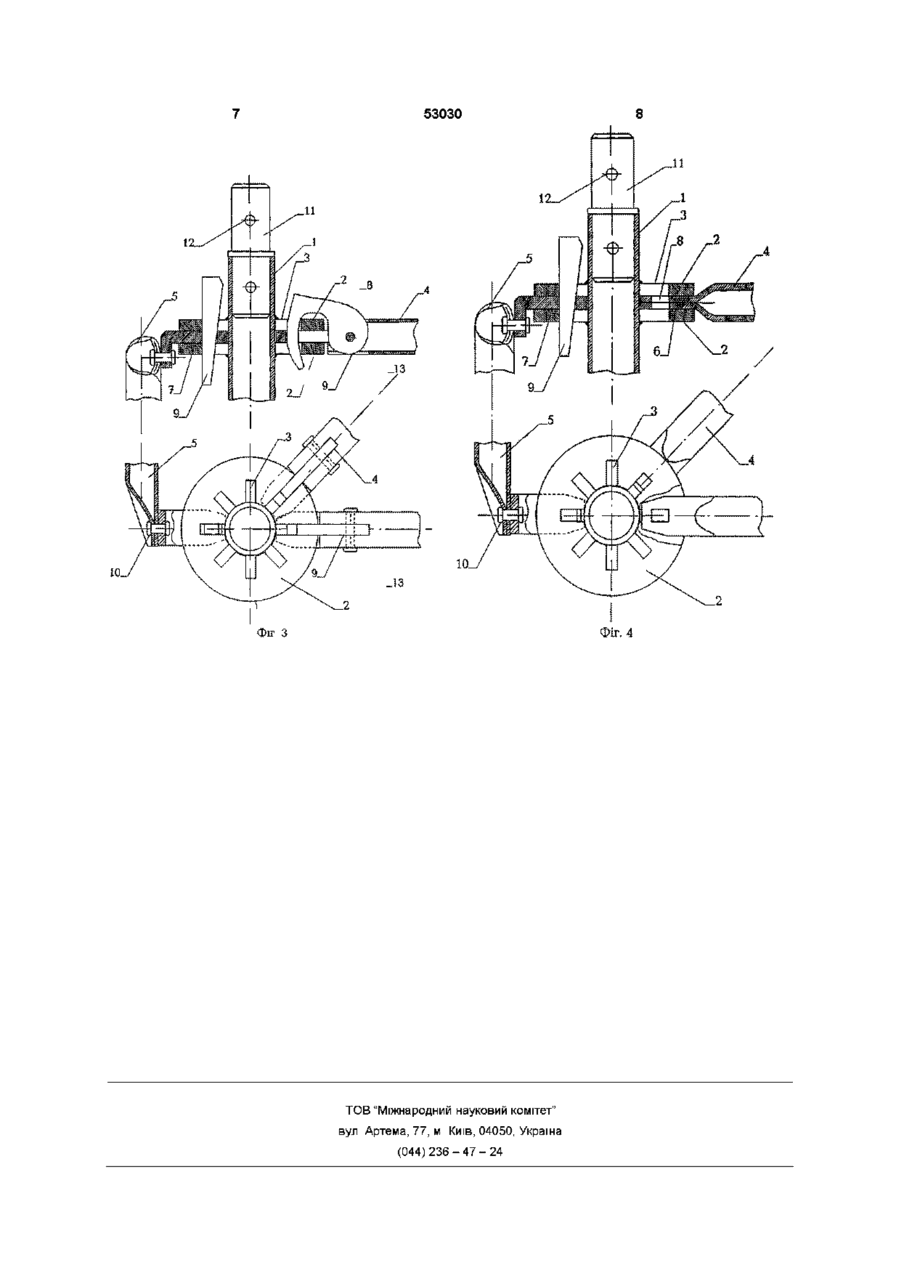

1 Риштування для будівельно-монтажних робіт, що містить трубчасту стійку з розміщеним на ній диском з отворами, похилі і горизонтальні зв'язки із закінченнями і фіксатори, яке відрізняється тим, що на трубчастій СТІЙЦІ Винахід відноситься до засобів для спорудження риштування і може бути використаний на підприємствах, що здійснюють будівництво, а також для виробництва риштування або конструкцій, що використовують такі самі принципи, наприклад, для спорудження сценічних конструкцій, декорацій та інших тимчасових споруд Відомо трубчасте риштування для будівельномонтажних робіт, що включає стійки, зв'язки і з'єднання між ними, що зроблені у вигляді жорстко прикріплених до стоєк обойм із гніздами, в яких розміщені закріплені на торцах зв'язків крюки На кожному торці розміщено по два крюки, розташованих на протилежних сторонах зв'язку Нижні крюки заходять в обойму, непорушно закріплену на трубі, а на верхні крюки «одягається» рухома обойма (а с СРСР № 981544 кл Е 04 G 7/24 1981 Р) Недоліком даної конструкції є підвищені вимоги до точності взаємного розташування елементів з'єднання в процесі виготовлення, а також великий обсяг механічної обробки (токарно-фрезерні роботи) Істотними ознаками, що співпадають з пропонованим рішенням, є -трубчасті стійки, Відомо риштування для будівельно-монтажних робіт, що включає стійки, зв'язки, на кінцях яких виконані планки з отвором, замки для закріплення зв'язків ДО СТОЄК у ВИГЛЯДІ Г-образних рухомих скоб і опорних елементів у вигляді косинок, жорстко закріплених на стойках, а також фіксатори зі ско закріплюють паралельно два диски зі СПІВВІСНИМИ отворами, а закінчення горизонтальних і нахилених зв'язків виконують у вигляді пластини з отвором для взаємодії зі СПІВВІСНИМИ отворами дисків за допомогою фіксатора, що має принаймні одну ділянку, протилежні поверхні якої не паралельні одна одній 2 Риштування по п 1, яке відрізняється тим, що закінчення горизонтальних зв'язків виконують шляхом пластичної деформації КІНЦІВ самого горизонтального зв'язка сами на боковій поверхні (а с СРСР № 962534 кл Е 04 G 7/24 1981 р) Істотними ознаками, що співпадають з пропонованим рішенням, є - стійки, - планки з отвором на кінцях зв'язків, - фіксатори зі скосами на боковій поверхні Недоліком цієї конструкції є підвищена імовірність втомного руйнування зварного шва в місцях з'єднання косинок зі стійкой, а також неможливість забезпечити з'єднання в одній площині з кутовим кроком, що відрізняється від 90 градусів Відомо риштування для будівельно-монтажних робіт фірми Layher (Німеччина), що складається з трубчастих стоєк, трубчастих горизонтальних і нахил их зв'язків Горизонтальні і нахилі зв'язки мають призматичні закінчення з отвором в вертикальній площині і горизонтальним прорізом Нахилі зв'язки та їх призматичні закінчення з'єднують шарніром На трубчастій СТІЙЦІ закріплено диск з отворами, ВІДПОВІДНИМИ отвору в вертикальній площині в призматичному закінченні Диск входить в горизонтальний проріз призматичного закінчення горизонтального або нахилого зв'язку, і в з'єднання вертикально вставляється клиновидний фіксатор, при цьому горизонтальний проріз в призматичному закінченні спільно з диском забезпечує орієнтацію зв'язка в вертикальной площині, а отвір в вертикальній площині спільно з клиновидним фіксатором забезпечує орієнтацію зв'язка в горизонтальной площині Все вертикальне навантаження, крутячі моменти в площинах горизонталь О со о со ю 53030 них зв'язків передаються на трубчасту стійку винятково через диск (www layher-gerueste de) Істотними ознаками, що співпадають з пропонованим рішенням, є -трубчасті стійки, - диск, закріплений на трубчастій СТІЙЦІ, - горизонтальні і нахилі зв'язки з закінченнями, - клиновидні фіксатори Недоліком даної конструкції є понижена спроможність до втомних навантажень дисків, закріплених на трубчастих стійках, а також висока вартість виготовлення призматичних закінчень горизонтальних і нахил их зв'язків Призматичні закінчення можуть бути виготовлені тільки за допомогою точного сталевого лиття, або верстатів з програмним управлінням В основу винаходу поставлена задача в риштуванні для будівельно-монтажних робіт шляхом розподілу функцій просторової орієнтації горизонтальних і нахилих зв'язків МІЖ закінченнями горизонтальних і нахилих зв'язків І дисками, закріпленими на трубчастих стійках, забезпечити підвищення експлуатаційної надійності з'єднання дисків з трубчастими стійками, а також зниження вартості виготовлення закінчень горизонтальних і нахилих зв'язків І розширення технологічної бази механообробки закінчень горизонтальних і нахилих зв'язків Означена задача вирішується тим, що в риштуванні для будівельно-монтажних робіт, що містить трубчасті стійки з дисками, нахилі і горизонтальні зв'язки, що з'єднуються з дисками фіксатором, на трубчастій СТІЙЦІ закріплюють паралельно два диски зі СПІВВІСНИМИ отворами, а закінчення горизонтальних і нахилих зв'язків виконують у вигляді пластини з отвором для взаємодії зі СПІВВІСНИМИ отворами дисків за допомогою фіксатора, що має, принаймні, одну дільницю, протилежні поверхні якої не паралельні одна одній Істотними ознаками технічного рішення, що пропонується, є - диски, закріплені на трубчастих стійках паралельно один одному, зі СПІВВІСНИМИ отворами, - закінчення горизонтальних і нахилих зв'язків, виконане у вигляді пластини з отвором Технічним результатом винаходу є підвищення експлуатаційної надійності риштування, а також зниження вартості його виготовлення, розширення технологічної бази механообробки закінчень горизонтальних і нахилих зв'язків Причинно-наслідковий зв'язок між істотними ознаками винаходу і технічним результатом розкривається наступним чином Конструктивне виконання закінчень горизонтальних і нахилих зв'язків у вигляді пластини з отвором дозволяє значно підвищити технологічність виготовлення закінчень шляхом застосування холодної або гарячої штамповки для серійного виробництва Для дрібносерійного виробництва, наприклад при створенні набору елементів для сценічного риштування або подіуму, можливо застосування фрезерувального або свердлильного верстатів з формуванням заготівки газорізкою Ще один напрямок відкривається при виконанні в закінченнях (і ВІДПОВІДНО В дисках трубчастих стоєк) отвору різної форми залежно від технологічної бази наприклад, прямокутної форми - при штамповці, овальної форми - при фрезеруванні, круглі при свердлінні Таким чином, описане конструктивне рішення закінчень забезпечує зниження вартості їхнього виготовлення при максимально широкій технологічній базі механообробки Експлуатаційна надійність сполучення дисків з трубчастими стійками підвищується за рахунок прямого подвоєння числа місць з'єднання дисків з трубчастою стійкою і розподілу навантажень на більшу поверхню трубчастої стійки Це зменшує концентрацію напружень в місцях з'єднань дисків і трубчастих стоєк Якщо в прототипі диск працює як консоль із жорстко затиснутим кінцем, то в рішенні, що пропонується або на стиск, або на розтяг що змінює напруги зрушення (зрізу) на напруги стиску - розтягу, що мають більш високі граничні значення Це рішення також дозволяє здійснювати, як варіант, пресову посадку дисків, тобто взагалі усунути зварювання Графічне зображення рішення, що пропонується, показано на фіг 1 На фіг 2 показано схему зборки риштування для будівельно-монтажних робіт На фіг 3 показано варіант виконання фіксатора на горизонтальному закінченні у формі крюка На фіг 4 показано варіант виконання закінчення горизонтального зв'язку шляхом пластичної деформації КІНЦІВ трубчастого горизонтального зв'язку Риштування для будівельно-монтажних робіт складається з трубчастої стійки 1 із встановленими на ній паралельними дисками 2 зі СПІВВІСНИМИ отворами 3, горизонтальних зв'язків 4 і нахилих зв'язків 5, на яких є закінчення 6 і 7, ВІДПОВІДНО, З отвором 8, фіксаторів 9, що вставляються в канал, що утворюється СПІВВІСНИМИ отворами 3 і отвором 8, для сполучення трубчастих стоєк 1 з горизонтальними зв'язками 4 або нахил йми зв'язками 5 Означений перелік елементів з 2 по 9 утворює з'єднувальний вузол риштування для будівельномонтажних робіт Заклепка 10 забезпечує рухомість з'єднання нахилого зв'язку 5 з його закінченням 7 Допоміжний елемент 11 забезпечує зчленування трубчастих стоек 1 по вертикалі Штифт 12 запобігає спонтанному роз'єднанню зчленування трубчастих стоєк Фіксатор 9 може бути виконаний, наприклад, у вигляді клину, конуса, тобто мати, принаймні, одну дільницю, одна поверхня якої не паралельна протилежній Як це показано на фіг 1, диски 2 мають по ВІСІМ отворів, розташованих по колу з кроком 45 градусів, що дозволяє або змінювати напрямок побудови риштування з кутом 45 градусів, або використати діагонально розташовані горизонтальні зв'язки для забезпечення необхідної жорсткості риштування в горизонтальній площині В цьому сенсі, закінчення 6 і 7 в горизонтальній площині виконуються із зустрічними скосами під кутом 22 5 градуса, як це показано на фіг 1 При виконанні фіксатора9, як показано на фіг 3, він з'єднується з закінченням 6 віссю 13 Як варіант, фіксатор 9 в залежності від вибраної технологічної бази може бути виконаний у вигляді конуса з основою у формі круга, овалу, еліпса і т п Виконання закінчень 6 і 7 шляхом пластичної деформації, як це показано на фіг 4, забезпечує значне спрощення конструкції горизонтальних зв'язків 4 при серійному виробництві 53030 Риштування для будівельно-монтажних робіт використовуються наступним чином За допомогою допоміжних елементів 11 трубчасті стійки 1 складаються вертикально таким чином, щоб їхні з'єднувальні вузли були розташовані з вибраним вертикальним кроком в одній площині, що фіксується горизонтальними зв'язками 4, довжина яких задає горизонтальний крок риштування для будівельно-монтажних робіт в двох взаємоперпендикулярних напрямках Для цього закінчення 6 горизонтального зв'язку 4 вводиться між дисками 2, і в канал, що утвориться СПІВВІСНИМИ отворами 3 і отвором 8, вставляється фіксатор 9 Виконання цієї операції для кожного закінчення 6 горизонтального зв'язку 4 призводить до фіксації в одній площині горизонтального кроку усіх суміжних трубчастих стоек 1 Нахилий зв'язок 5 забезпечує фіксацію відстані між з'єднувальними вузлами, розташованими в попарних перерізах суміжних вертикальних і горизонтальних площин Для цього одне закінчення 7 нахилого зв'язку 5 вводиться між дисками 2 однієї трубчастої стійки 1, а інше закінчення 7 нахилого зв'язку вводиться між дис ками 2 суміжної трубчастої стійки 1, але на один вертикальний крок вище або нижче В канали, що утворюються СПІВВІСНИМИ отворами 3 і отвором 8 вставляється фіксатор 9 Таким чином утворюється просторова конструкція по типу об'ємної ферми Ця обставина ілюструється схемою фіг 2 Застосування рухомого з'єднання нахилого зв'язку 5 з и закінченням 7 забезпечує розширення варіантів реалізації схеми по фіг 2 при ЗМІНІ вертикального кроку риштування для будівельномонтажних робіт, а також підвищує технологічність їх зборки Можливість реалізувати винахід обґрунтована застосуванням для цього широко розповсюджених механообробних верстатів токарний, фрезерувальний, свердлувальний, а також використанням типових конструктивних матеріалів Для серійного виробництва доцільно застосування штампувального обладнання Повністю виключене застосування точного сталевого лиття, що значно знижує собівартість виготовлення закінчень горизонтальних і нахилих зв'язків 11 ФІГ. І ФІГ 2 53030 Фіг. 4 Фіг З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
