Гвинтовий двошнековий змішувач

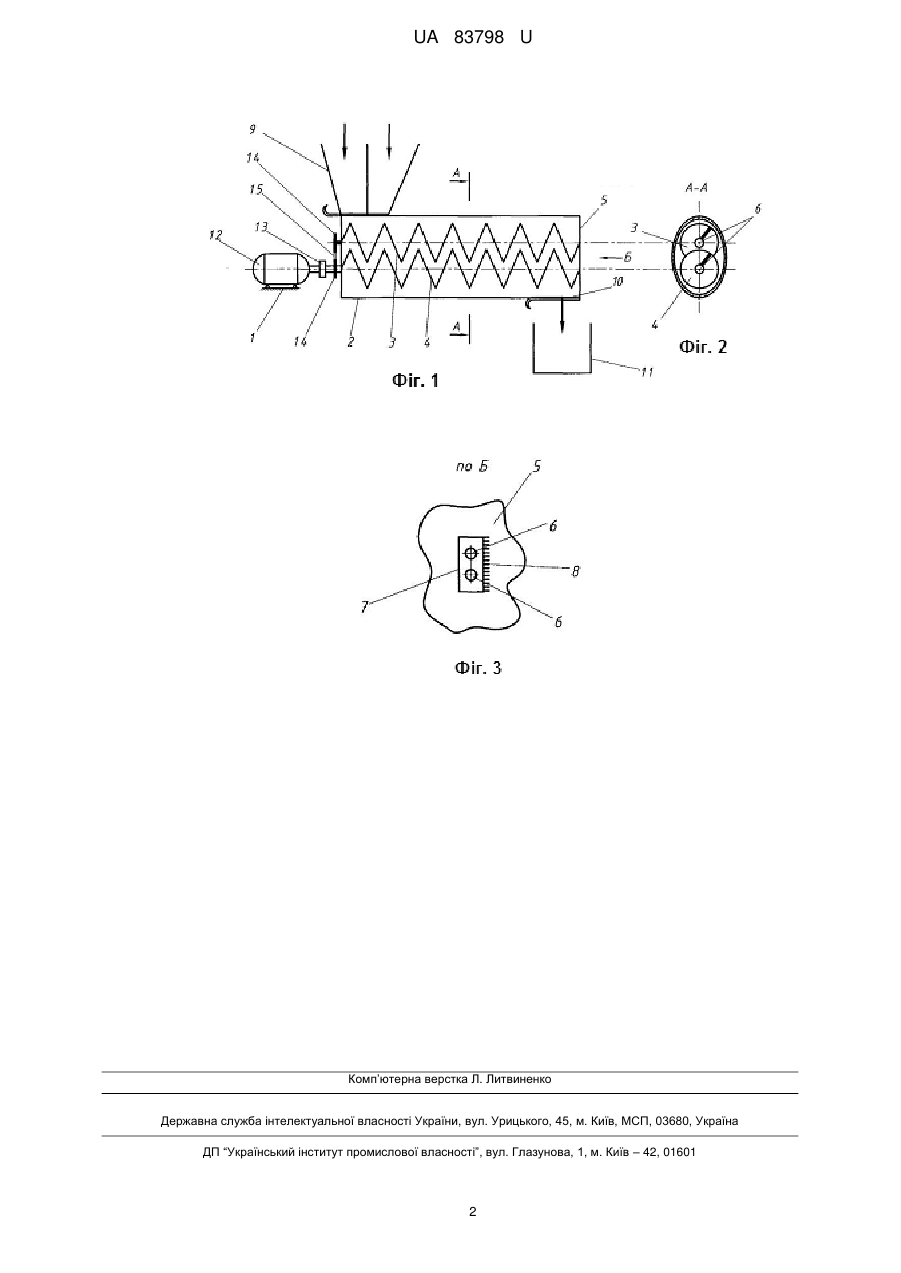

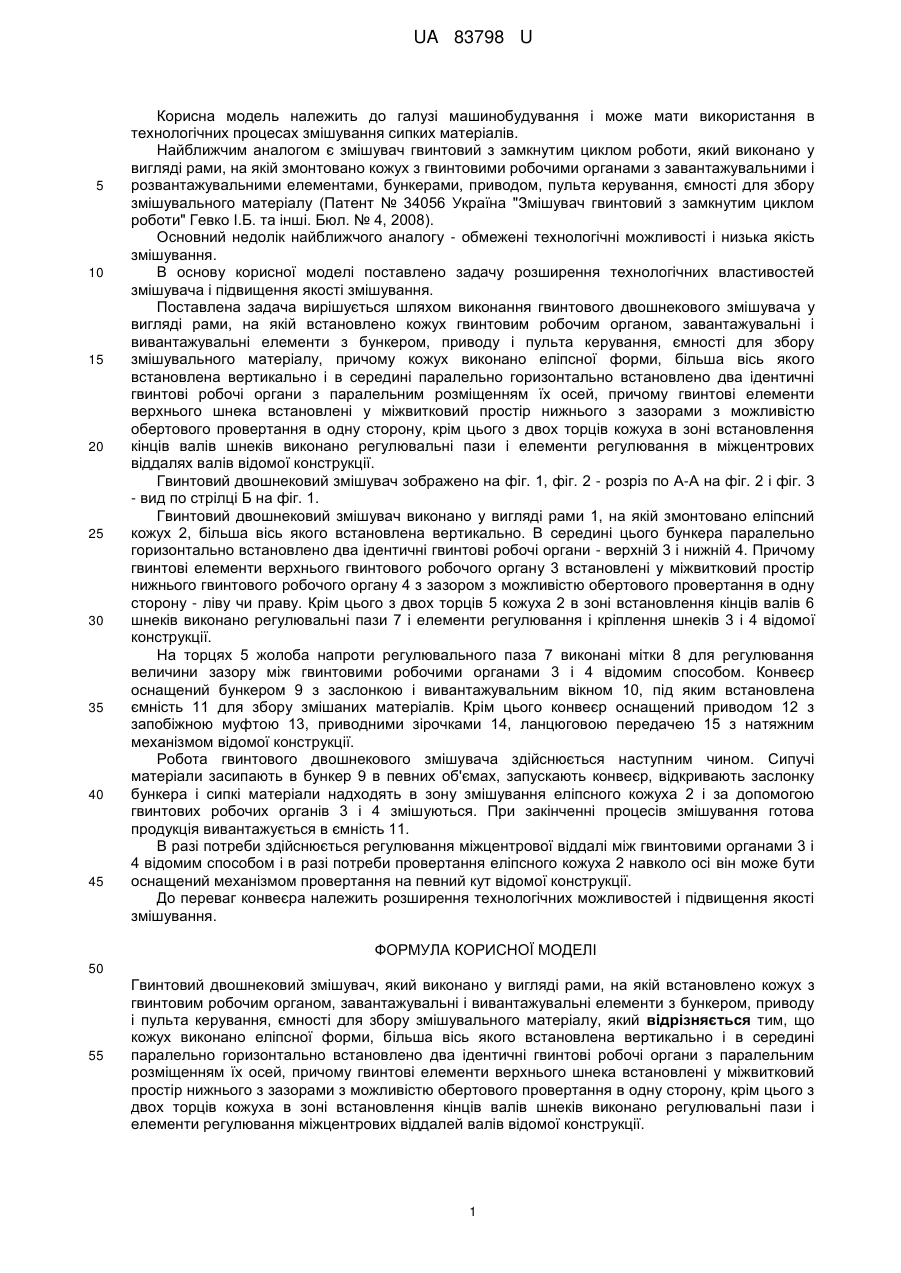

Реферат: Гвинтовий двошнековий змішувач містить раму, кожух, гвинтовий робочий орган, завантажувальні і вивантажувальні елементи, бункер, привід, пульт керування, ємності для збору змішувального матеріалу, додаткові гвинтові робочі органи, вали, шнеки, регулювальні пази, елементи регулювання. Кожух виконано еліпсної форми. UA 83798 U (12) UA 83798 U UA 83798 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і може мати використання в технологічних процесах змішування сипких матеріалів. Найближчим аналогом є змішувач гвинтовий з замкнутим циклом роботи, який виконано у вигляді рами, на якій змонтовано кожух з гвинтовими робочими органами з завантажувальними і розвантажувальними елементами, бункерами, приводом, пульта керування, ємності для збору змішувального матеріалу (Патент № 34056 Україна "Змішувач гвинтовий з замкнутим циклом роботи" Гевко І.Б. та інші. Бюл. № 4, 2008). Основний недолік найближчого аналогу - обмежені технологічні можливості і низька якість змішування. В основу корисної моделі поставлено задачу розширення технологічних властивостей змішувача і підвищення якості змішування. Поставлена задача вирішується шляхом виконання гвинтового двошнекового змішувача у вигляді рами, на якій встановлено кожух гвинтовим робочим органом, завантажувальні і вивантажувальні елементи з бункером, приводу і пульта керування, ємності для збору змішувального матеріалу, причому кожух виконано еліпсної форми, більша вісь якого встановлена вертикально і в середині паралельно горизонтально встановлено два ідентичні гвинтові робочі органи з паралельним розміщенням їх осей, причому гвинтові елементи верхнього шнека встановлені у міжвитковий простір нижнього з зазорами з можливістю обертового провертання в одну сторону, крім цього з двох торців кожуха в зоні встановлення кінців валів шнеків виконано регулювальні пази і елементи регулювання в міжцентрових віддалях валів відомої конструкції. Гвинтовий двошнековий змішувач зображено на фіг. 1, фіг. 2 - розріз по А-А на фіг. 2 і фіг. 3 - вид по стрілці Б на фіг. 1. Гвинтовий двошнековий змішувач виконано у вигляді рами 1, на якій змонтовано еліпсний кожух 2, більша вісь якого встановлена вертикально. В середині цього бункера паралельно горизонтально встановлено два ідентичні гвинтові робочі органи - верхній 3 і нижній 4. Причому гвинтові елементи верхнього гвинтового робочого органу 3 встановлені у міжвитковий простір нижнього гвинтового робочого органу 4 з зазором з можливістю обертового провертання в одну сторону - ліву чи праву. Крім цього з двох торців 5 кожуха 2 в зоні встановлення кінців валів 6 шнеків виконано регулювальні пази 7 і елементи регулювання і кріплення шнеків 3 і 4 відомої конструкції. На торцях 5 жолоба напроти регулювального паза 7 виконані мітки 8 для регулювання величини зазору між гвинтовими робочими органами 3 і 4 відомим способом. Конвеєр оснащений бункером 9 з заслонкою і вивантажувальним вікном 10, під яким встановлена ємність 11 для збору змішаних матеріалів. Крім цього конвеєр оснащений приводом 12 з запобіжною муфтою 13, приводними зірочками 14, ланцюговою передачею 15 з натяжним механізмом відомої конструкції. Робота гвинтового двошнекового змішувача здійснюється наступним чином. Сипучі матеріали засипають в бункер 9 в певних об'ємах, запускають конвеєр, відкривають заслонку бункера і сипкі матеріали надходять в зону змішування еліпсного кожуха 2 і за допомогою гвинтових робочих органів 3 і 4 змішуються. При закінченні процесів змішування готова продукція вивантажується в ємність 11. В разі потреби здійснюється регулювання міжцентрової віддалі між гвинтовими органами 3 і 4 відомим способом і в разі потреби провертання еліпсного кожуха 2 навколо осі він може бути оснащений механізмом провертання на певний кут відомої конструкції. До переваг конвеєра належить розширення технологічних можливостей і підвищення якості змішування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Гвинтовий двошнековий змішувач, який виконано у вигляді рами, на якій встановлено кожух з гвинтовим робочим органом, завантажувальні і вивантажувальні елементи з бункером, приводу і пульта керування, ємності для збору змішувального матеріалу, який відрізняється тим, що кожух виконано еліпсної форми, більша вісь якого встановлена вертикально і в середині паралельно горизонтально встановлено два ідентичні гвинтові робочі органи з паралельним розміщенням їх осей, причому гвинтові елементи верхнього шнека встановлені у міжвитковий простір нижнього з зазорами з можливістю обертового провертання в одну сторону, крім цього з двох торців кожуха в зоні встановлення кінців валів шнеків виконано регулювальні пази і елементи регулювання міжцентрових віддалей валів відомої конструкції. 1 UA 83798 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
