Рамковий стереотаксис з рухомою дугою

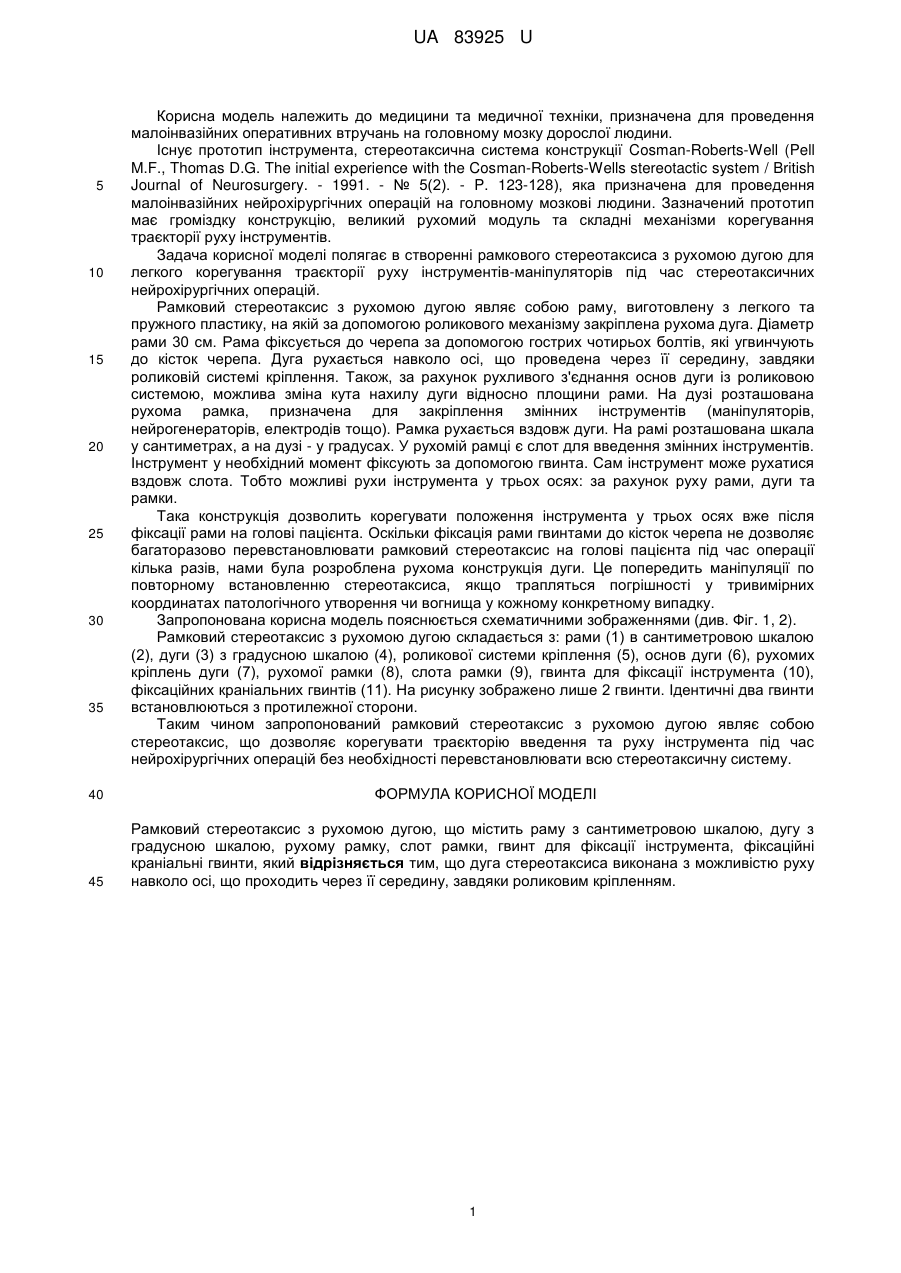

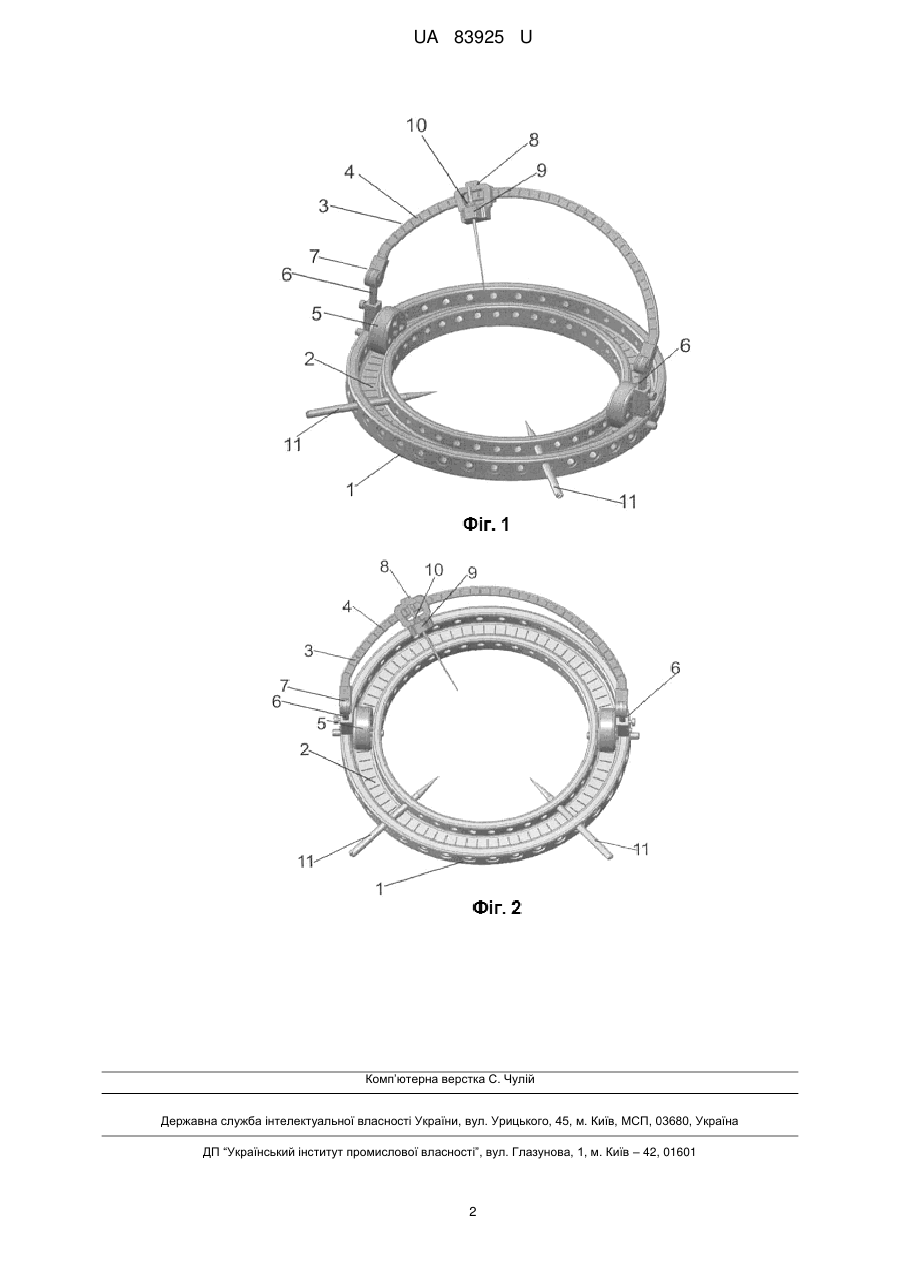

Реферат: Рамковий стереотаксис з рухомою дугою містить раму з сантиметровою шкалою, дугу з градусною шкалою, рухому рамку, слот рамки, гвинт для фіксації інструмента, фіксаційні краніальні гвинти. Дуга стереотаксиса виконана з можливістю руху навколо осі, що проходить через її середину, завдяки роликовим кріпленням. UA 83925 U (54) РАМКОВИЙ СТЕРЕОТАКСИС З РУХОМОЮ ДУГОЮ UA 83925 U UA 83925 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини та медичної техніки, призначена для проведення малоінвазійних оперативних втручань на головному мозку дорослої людини. Існує прототип інструмента, стереотаксична система конструкції Cosman-Roberts-Well (Pell M.F., Thomas D.G. The initial experience with the Cosman-Roberts-Wells stereotactic system / British Journal of Neurosurgery. - 1991. - № 5(2). - P. 123-128), яка призначена для проведення малоінвазійних нейрохірургічних операцій на головному мозкові людини. Зазначений прототип має громіздку конструкцію, великий рухомий модуль та складні механізми корегування траєкторії руху інструментів. Задача корисної моделі полягає в створенні рамкового стереотаксиса з рухомою дугою для легкого корегування траєкторії руху інструментів-маніпуляторів під час стереотаксичних нейрохірургічних операцій. Рамковий стереотаксис з рухомою дугою являє собою раму, виготовлену з легкого та пружного пластику, на якій за допомогою роликового механізму закріплена рухома дуга. Діаметр рами 30 см. Рама фіксується до черепа за допомогою гострих чотирьох болтів, які угвинчують до кісток черепа. Дуга рухається навколо осі, що проведена через її середину, завдяки роликовій системі кріплення. Також, за рахунок рухливого з'єднання основ дуги із роликовою системою, можлива зміна кута нахилу дуги відносно площини рами. На дузі розташована рухома рамка, призначена для закріплення змінних інструментів (маніпуляторів, нейрогенераторів, електродів тощо). Рамка рухається вздовж дуги. На рамі розташована шкала у сантиметрах, а на дузі - у градусах. У рухомій рамці є слот для введення змінних інструментів. Інструмент у необхідний момент фіксують за допомогою гвинта. Сам інструмент може рухатися вздовж слота. Тобто можливі рухи інструмента у трьох осях: за рахунок руху рами, дуги та рамки. Така конструкція дозволить корегувати положення інструмента у трьох осях вже після фіксації рами на голові пацієнта. Оскільки фіксація рами гвинтами до кісток черепа не дозволяє багаторазово перевстановлювати рамковий стереотаксис на голові пацієнта під час операції кілька разів, нами була розроблена рухома конструкція дуги. Це попередить маніпуляції по повторному встановленню стереотаксиса, якщо трапляться погрішності у тривимірних координатах патологічного утворення чи вогнища у кожному конкретному випадку. Запропонована корисна модель пояснюється схематичними зображеннями (див. Фіг. 1, 2). Рамковий стереотаксис з рухомою дугою складається з: рами (1) в сантиметровою шкалою (2), дуги (3) з градусною шкалою (4), роликової системи кріплення (5), основ дуги (6), рухомих кріплень дуги (7), рухомої рамки (8), слота рамки (9), гвинта для фіксації інструмента (10), фіксаційних краніальних гвинтів (11). На рисунку зображено лише 2 гвинти. Ідентичні два гвинти встановлюються з протилежної сторони. Таким чином запропонований рамковий стереотаксис з рухомою дугою являє собою стереотаксис, що дозволяє корегувати траєкторію введення та руху інструмента під час нейрохірургічних операцій без необхідності перевстановлювати всю стереотаксичну систему. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Рамковий стереотаксис з рухомою дугою, що містить раму з сантиметровою шкалою, дугу з градусною шкалою, рухому рамку, слот рамки, гвинт для фіксації інструмента, фіксаційні краніальні гвинти, який відрізняється тим, що дуга стереотаксиса виконана з можливістю руху навколо осі, що проходить через її середину, завдяки роликовим кріпленням. 1 UA 83925 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
