Спосіб обробки тіл обертання електричною дугою

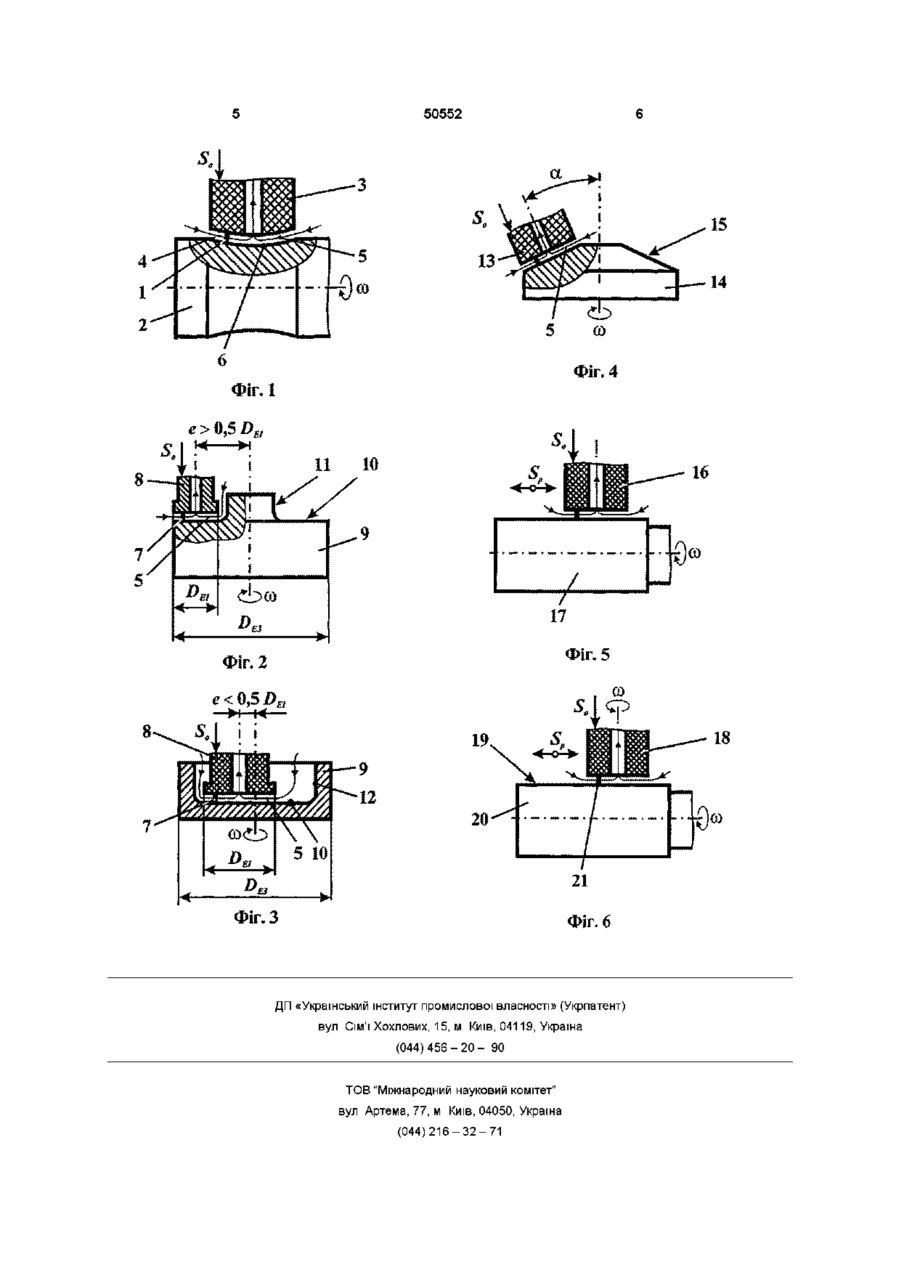

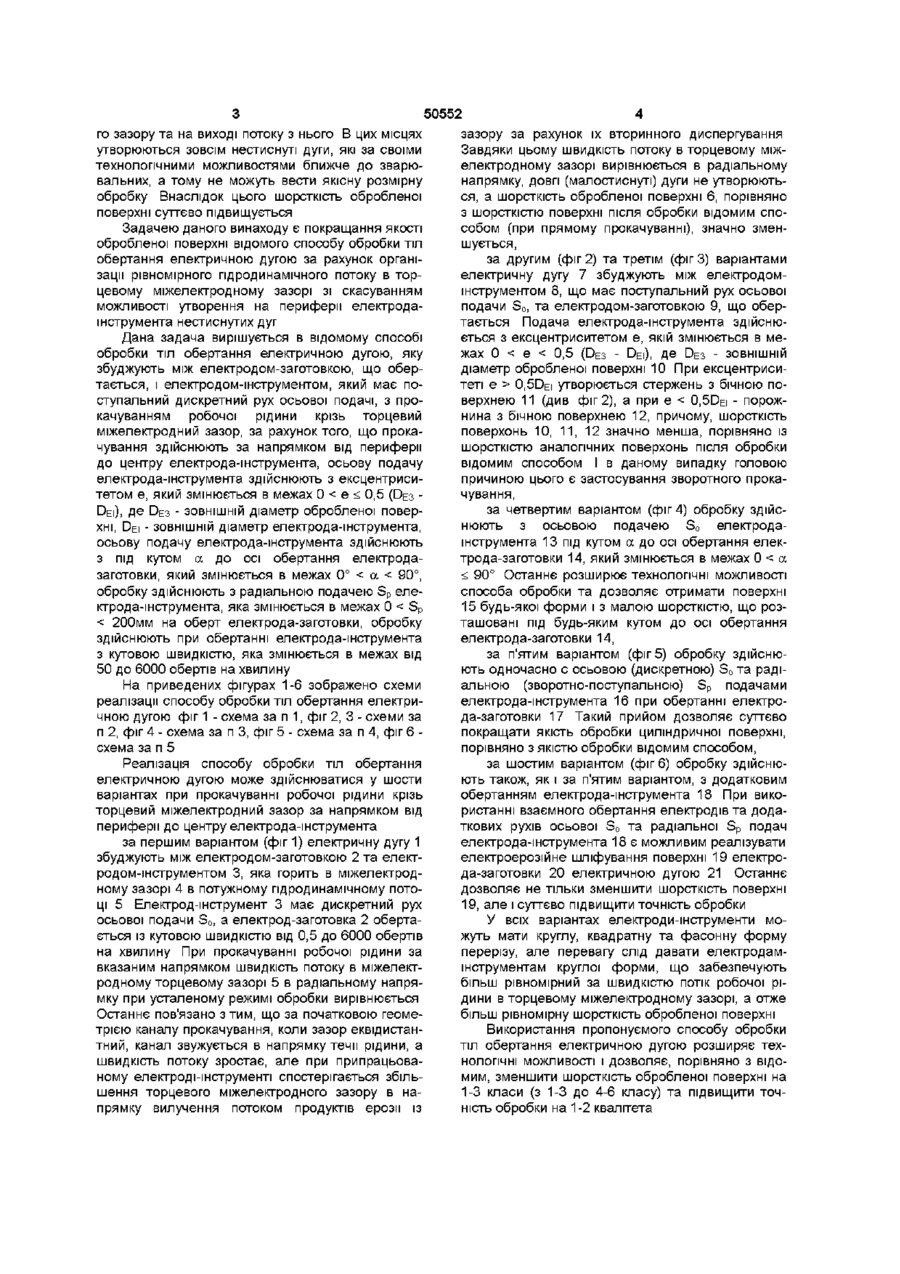

1 Спосіб обробки тіл обертання електричною дугою, що включає збудження дуги між електродом-заготовкою, що обертається, і електродомінструментом, який має поступальний дискретний рух осьової подачі, з прокачуванням робочої рідини крізь торцевий міжелектродний зазор, який відрізняється тим, що прокачування здійснюють за напрямком від периферії до центра електродаінструмента 2 Спосіб за п 1, який відрізняється тим, що осьо ву подачу електрода-інструмента здійснюють з ексцентриситетом є, який змінюється в межах 0 < еСС0,5 (DE3 - DEI), де DE3 - ЗОВНІШНІЙ діаметр оброблюваної поверхні, DEI - ЗОВНІШНІЙ діаметр електрода-інструмента 3 Спосіб за п 1, який відрізняється тим, що осьову подачу електрода-інструмента здійснюють під кутом а до осі обертання електрода-заготовки, який змінюється в межах 0° < а < 90° 4 Спосіб за п 1, який відрізняється тим, що обробку здійснюють з радіальною подачею S p електрода-інструмента, яка змінюється в межах 0,5DEI утворюється стержень з бічною поверхнею 11 (див фіг 2), а при є < 0,5DEI - порожнина з бічною поверхнею 12, причому, шорсткість поверхонь 10, 11, 12 значно менша, порівняно із шорсткістю аналогічних поверхонь після обробки відомим способом І в даному випадку головою причиною цього є застосування зворотного прокачування, за четвертим варіантом (фіг 4) обробку здійснюють з осьовою подачею S o електродаінструмента 13 під кутом а до осі обертання електрода-заготовки 14, який змінюється в межах 0 < а < 90° Останнє розширює технологічні можливості способа обробки та дозволяє отримати поверхні 15 будь-якої форми і з малою шорсткістю, що розташовані під будь-яким кутом до осі обертання електрода-заготовки 14, за п'ятим варіантом (фіг 5) обробку здійснюють одночасно с осьовою (дискретною) S o та радіальною (з во ротно-поступальною) S p подачами електрода-інструмента 16 при обертанні електрода-заготовки 17 Такий прийом дозволяє суттєво покращати якість обробки циліндричної поверхні, порівняно з якістю обробки відомим способом, за шостим варіантом (фіг 6) обробку здійснюють також, як і за п'ятим варіантом, з додатковим обертанням електрода-інструмента 18 При використанні взаємного обертання електродів та додаткових рухів осьової S o та радіальної S p подач електрода-інструмента 18 є можливим реалізувати електроерозійне шліфування поверхні 19 електрода-заготовки 20 електричною дугою 21 Останнє дозволяє не тільки зменшити шорсткість поверхні 19, але і суттєво підвищити точність обробки У всіх варіантах електроди-інструменти можуть мати круглу, квадратну та фасонну форму перерізу, але перевагу слід давати електродамінструментам круглої форми, що забезпечують більш рівномірний за швидкістю потік робочої рідини в торцевому міжелектродному зазорі, а отже більш рівномірну шорсткість обробленої поверхні Використання пропонуємого способу обробки тіл обертання електричною дугою розширяє технологічні можливості і дозволяє, порівняно з відомим, зменшити шорсткість обробленої поверхні на 1-3 класи (з 1-3 до 4-6 класу) та підвищити точність обробки на 1-2 квалітета 50552 14 Фіг. 4 11 10 ш Фіг. 5 Фіг. 2 є < 0,5 DE1 19 Фіг. З Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
