Спосіб забезпечення прямолінійності багатоопорної балкової конструкції

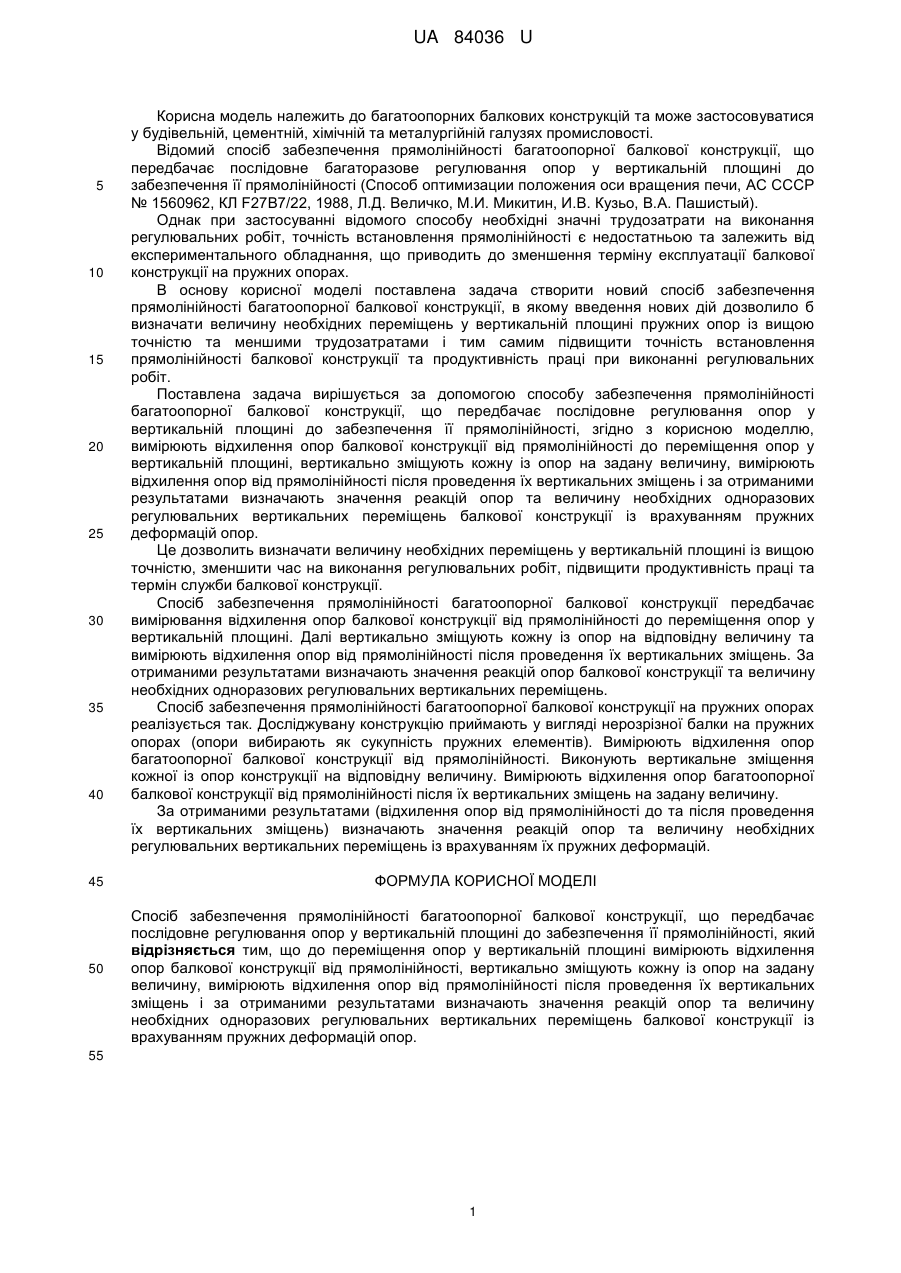

Реферат: UA 84036 U UA 84036 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до багатоопорних балкових конструкцій та може застосовуватися у будівельній, цементній, хімічній та металургійній галузях промисловості. Відомий спосіб забезпечення прямолінійності багатоопорної балкової конструкції, що передбачає послідовне багаторазове регулювання опор у вертикальній площині до забезпечення її прямолінійності (Способ оптимизации положения оси вращения печи, АС СССР № 1560962, КЛ F27B7/22, 1988, Л.Д. Величко, М.И. Микитин, И.В. Кузьо, В.А. Пашистый). Однак при застосуванні відомого способу необхідні значні трудозатрати на виконання регулювальних робіт, точність встановлення прямолінійності є недостатньою та залежить від експериментального обладнання, що приводить до зменшення терміну експлуатації балкової конструкції на пружних опорах. В основу корисної моделі поставлена задача створити новий спосіб забезпечення прямолінійності багатоопорної балкової конструкції, в якому введення нових дій дозволило б визначати величину необхідних переміщень у вертикальній площині пружних опор із вищою точністю та меншими трудозатратами і тим самим підвищити точність встановлення прямолінійності балкової конструкції та продуктивність праці при виконанні регулювальних робіт. Поставлена задача вирішується за допомогою способу забезпечення прямолінійності багатоопорної балкової конструкції, що передбачає послідовне регулювання опор у вертикальній площині до забезпечення її прямолінійності, згідно з корисною моделлю, вимірюють відхилення опор балкової конструкції від прямолінійності до переміщення опор у вертикальній площині, вертикально зміщують кожну із опор на задану величину, вимірюють відхилення опор від прямолінійності після проведення їх вертикальних зміщень і за отриманими результатами визначають значення реакцій опор та величину необхідних одноразових регулювальних вертикальних переміщень балкової конструкції із врахуванням пружних деформацій опор. Це дозволить визначати величину необхідних переміщень у вертикальній площині із вищою точністю, зменшити час на виконання регулювальних робіт, підвищити продуктивність праці та термін служби балкової конструкції. Спосіб забезпечення прямолінійності багатоопорної балкової конструкції передбачає вимірювання відхилення опор балкової конструкції від прямолінійності до переміщення опор у вертикальній площині. Далі вертикально зміщують кожну із опор на відповідну величину та вимірюють відхилення опор від прямолінійності після проведення їх вертикальних зміщень. За отриманими результатами визначають значення реакцій опор балкової конструкції та величину необхідних одноразових регулювальних вертикальних переміщень. Спосіб забезпечення прямолінійності багатоопорної балкової конструкції на пружних опорах реалізується так. Досліджувану конструкцію приймають у вигляді нерозрізної балки на пружних опорах (опори вибирають як сукупність пружних елементів). Вимірюють відхилення опор багатоопорної балкової конструкції від прямолінійності. Виконують вертикальне зміщення кожної із опор конструкції на відповідну величину. Вимірюють відхилення опор багатоопорної балкової конструкції від прямолінійності після їх вертикальних зміщень на задану величину. За отриманими результатами (відхилення опор від прямолінійності до та після проведення їх вертикальних зміщень) визначають значення реакцій опор та величину необхідних регулювальних вертикальних переміщень із врахуванням їх пружних деформацій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб забезпечення прямолінійності багатоопорної балкової конструкції, що передбачає послідовне регулювання опор у вертикальній площині до забезпечення її прямолінійності, який відрізняється тим, що до переміщення опор у вертикальній площині вимірюють відхилення опор балкової конструкції від прямолінійності, вертикально зміщують кожну із опор на задану величину, вимірюють відхилення опор від прямолінійності після проведення їх вертикальних зміщень і за отриманими результатами визначають значення реакцій опор та величину необхідних одноразових регулювальних вертикальних переміщень балкової конструкції із врахуванням пружних деформацій опор. 55 1 UA 84036 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
