Спосіб ремонту залізобетонних опор магістральних трубопроводів

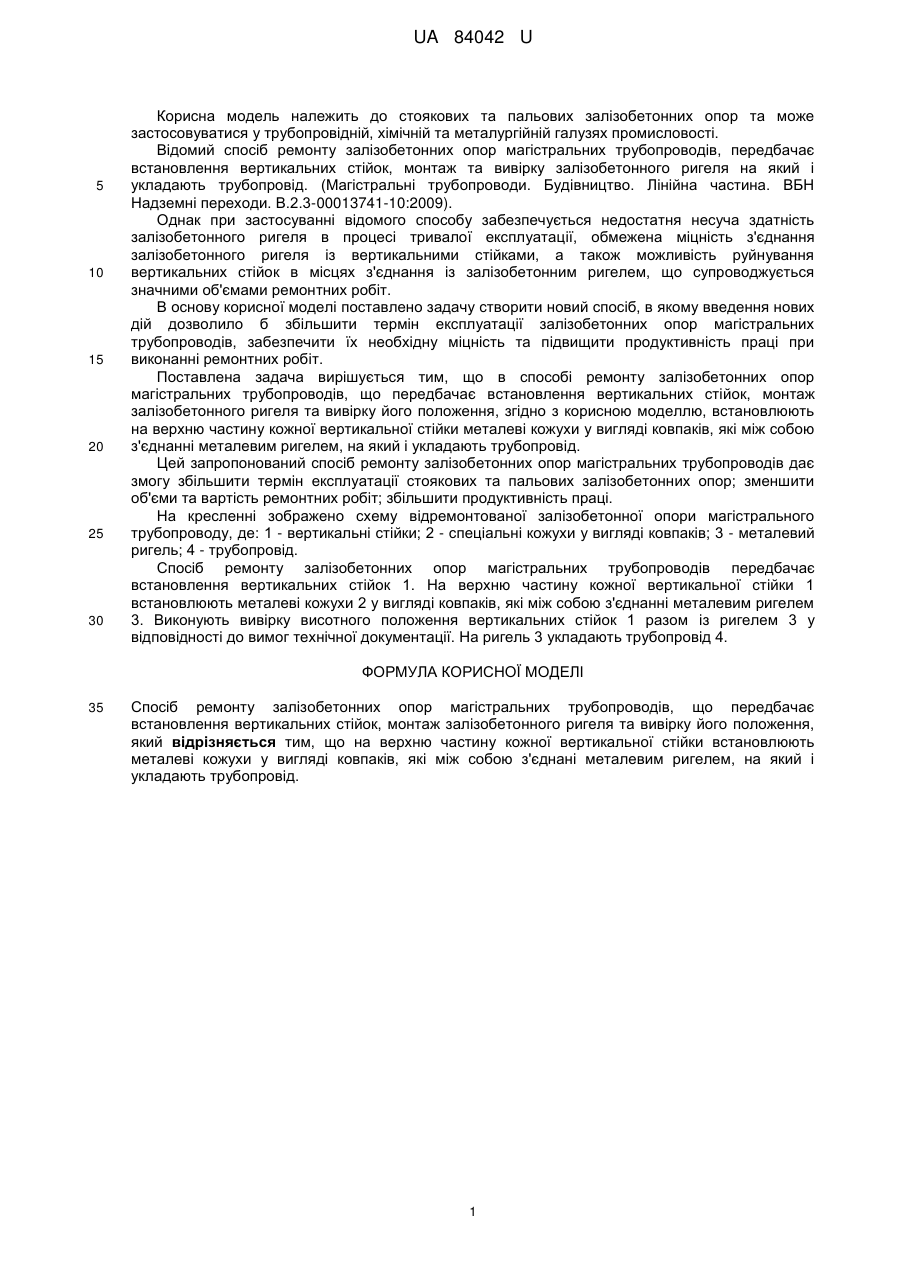

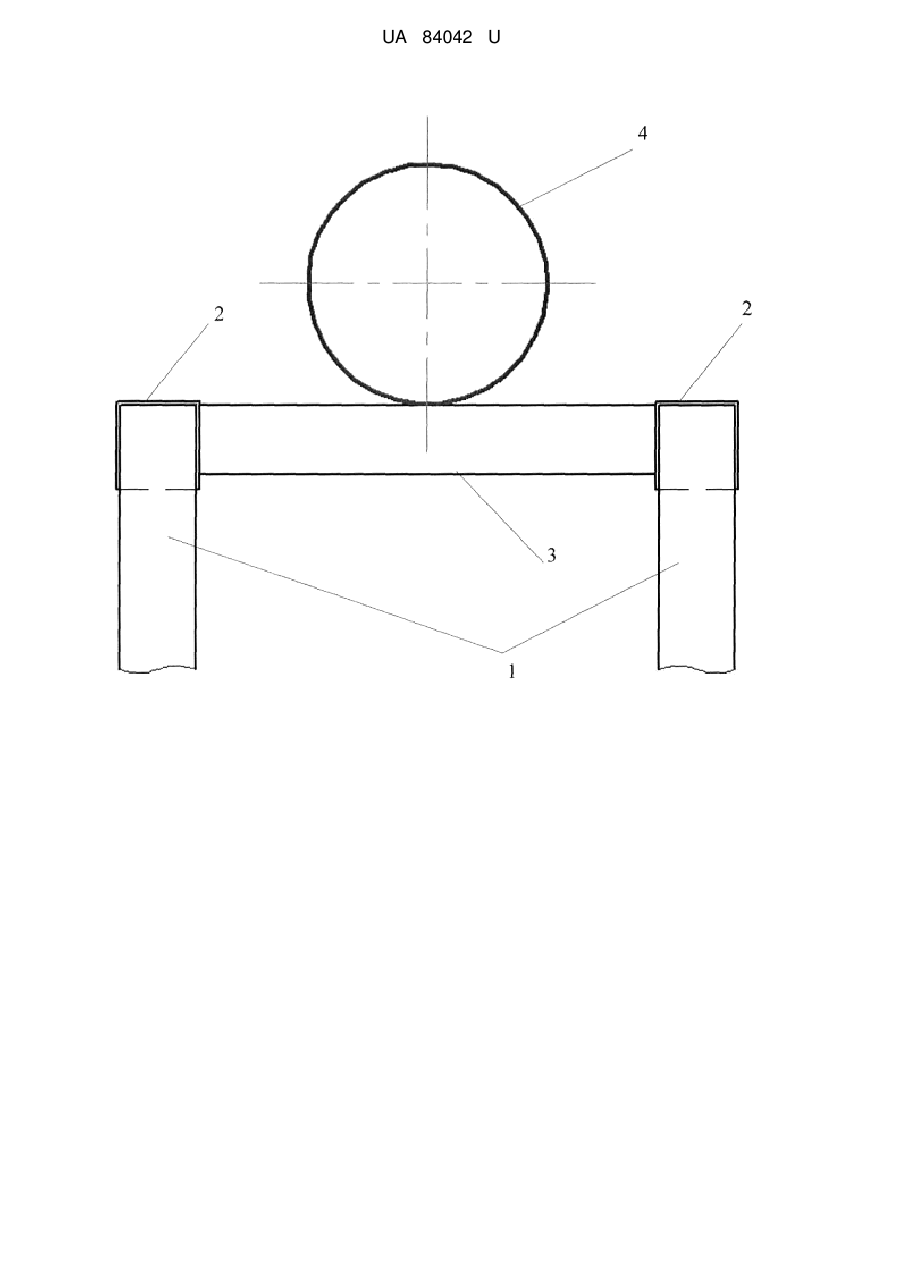

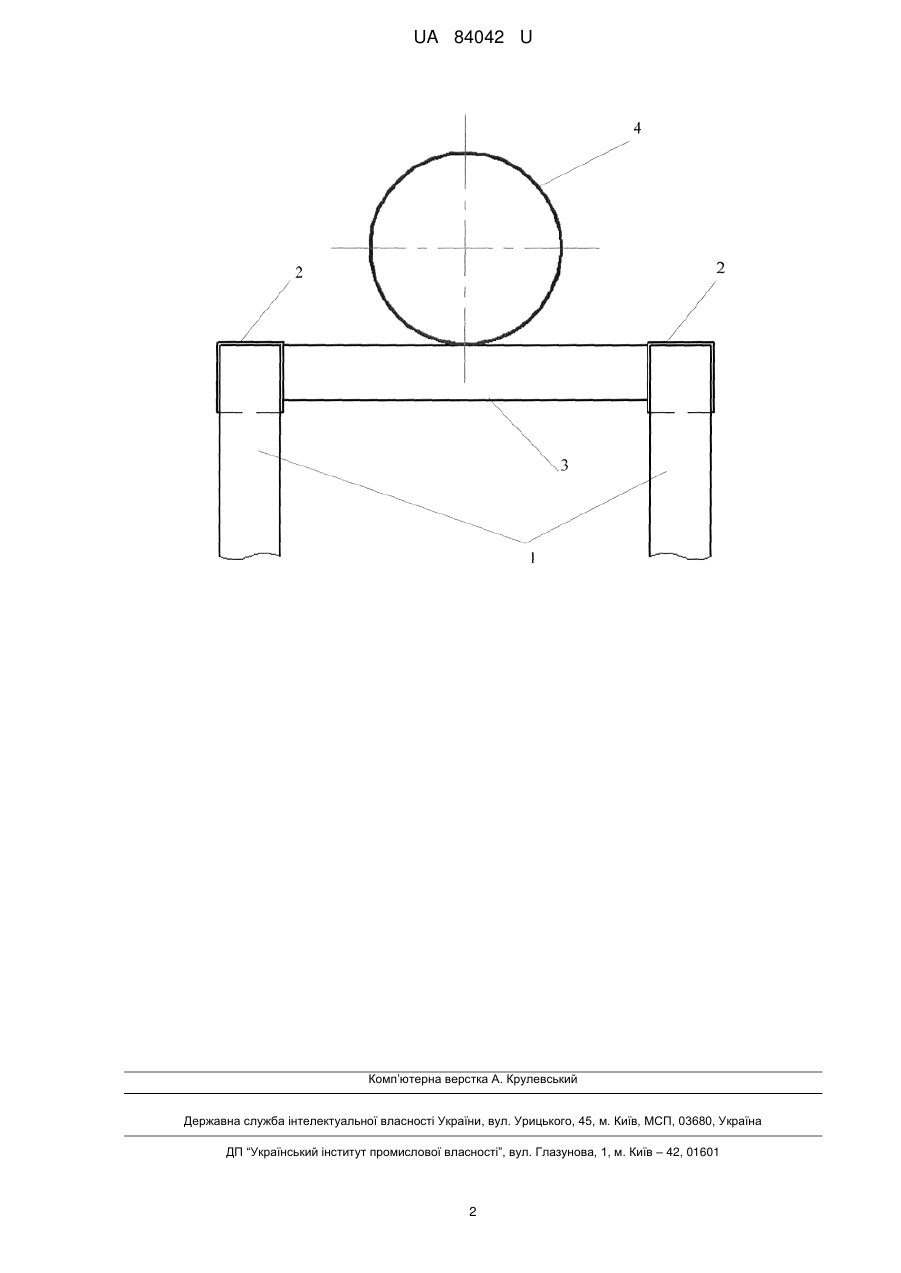

Реферат: Спосіб ремонту залізобетонних опор магістральних трубопроводів передбачає встановлення вертикальних стійок, монтаж залізобетонного ригеля та вивірку його положення. При цьому на верхню частину кожної вертикальної стійки встановлюють металеві кожухи у вигляді ковпаків, які між собою з'єднані металевим ригелем, на який і укладають трубопровід. UA 84042 U (54) СПОСІБ РЕМОНТУ ЗАЛІЗОБЕТОННИХ ОПОР МАГІСТРАЛЬНИХ ТРУБОПРОВОДІВ UA 84042 U UA 84042 U 5 10 15 20 25 30 Корисна модель належить до стоякових та пальових залізобетонних опор та може застосовуватися у трубопровідній, хімічній та металургійній галузях промисловості. Відомий спосіб ремонту залізобетонних опор магістральних трубопроводів, передбачає встановлення вертикальних стійок, монтаж та вивірку залізобетонного ригеля на який і укладають трубопровід. (Магістральні трубопроводи. Будівництво. Лінійна частина. ВБН Надземні переходи. В.2.3-00013741-10:2009). Однак при застосуванні відомого способу забезпечується недостатня несуча здатність залізобетонного ригеля в процесі тривалої експлуатації, обмежена міцність з'єднання залізобетонного ригеля із вертикальними стійками, а також можливість руйнування вертикальних стійок в місцях з'єднання із залізобетонним ригелем, що супроводжується значними об'ємами ремонтних робіт. В основу корисної моделі поставлено задачу створити новий спосіб, в якому введення нових дій дозволило б збільшити термін експлуатації залізобетонних опор магістральних трубопроводів, забезпечити їх необхідну міцність та підвищити продуктивність праці при виконанні ремонтних робіт. Поставлена задача вирішується тим, що в способі ремонту залізобетонних опор магістральних трубопроводів, що передбачає встановлення вертикальних стійок, монтаж залізобетонного ригеля та вивірку його положення, згідно з корисною моделлю, встановлюють на верхню частину кожної вертикальної стійки металеві кожухи у вигляді ковпаків, які між собою з'єднанні металевим ригелем, на який і укладають трубопровід. Цей запропонований спосіб ремонту залізобетонних опор магістральних трубопроводів дає змогу збільшити термін експлуатації стоякових та пальових залізобетонних опор; зменшити об'єми та вартість ремонтних робіт; збільшити продуктивність праці. На кресленні зображено схему відремонтованої залізобетонної опори магістрального трубопроводу, де: 1 - вертикальні стійки; 2 - спеціальні кожухи у вигляді ковпаків; 3 - металевий ригель; 4 - трубопровід. Спосіб ремонту залізобетонних опор магістральних трубопроводів передбачає встановлення вертикальних стійок 1. На верхню частину кожної вертикальної стійки 1 встановлюють металеві кожухи 2 у вигляді ковпаків, які між собою з'єднанні металевим ригелем 3. Виконують вивірку висотного положення вертикальних стійок 1 разом із ригелем 3 у відповідності до вимог технічної документації. На ригель 3 укладають трубопровід 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб ремонту залізобетонних опор магістральних трубопроводів, що передбачає встановлення вертикальних стійок, монтаж залізобетонного ригеля та вивірку його положення, який відрізняється тим, що на верхню частину кожної вертикальної стійки встановлюють металеві кожухи у вигляді ковпаків, які між собою з'єднані металевим ригелем, на який і укладають трубопровід. 1 UA 84042 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
