Спосіб тимчасового підсилення залізобетонних опор ліній електропередач

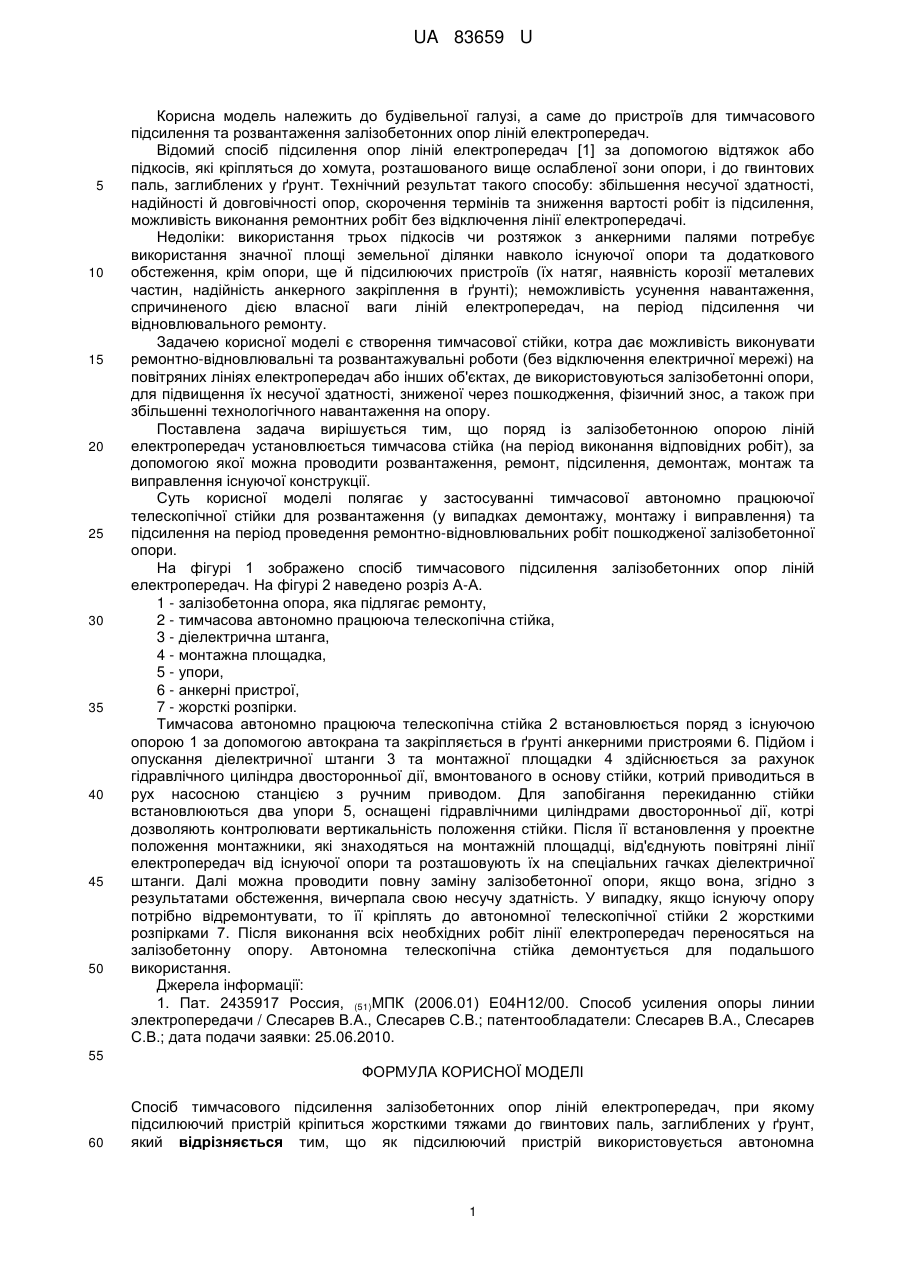

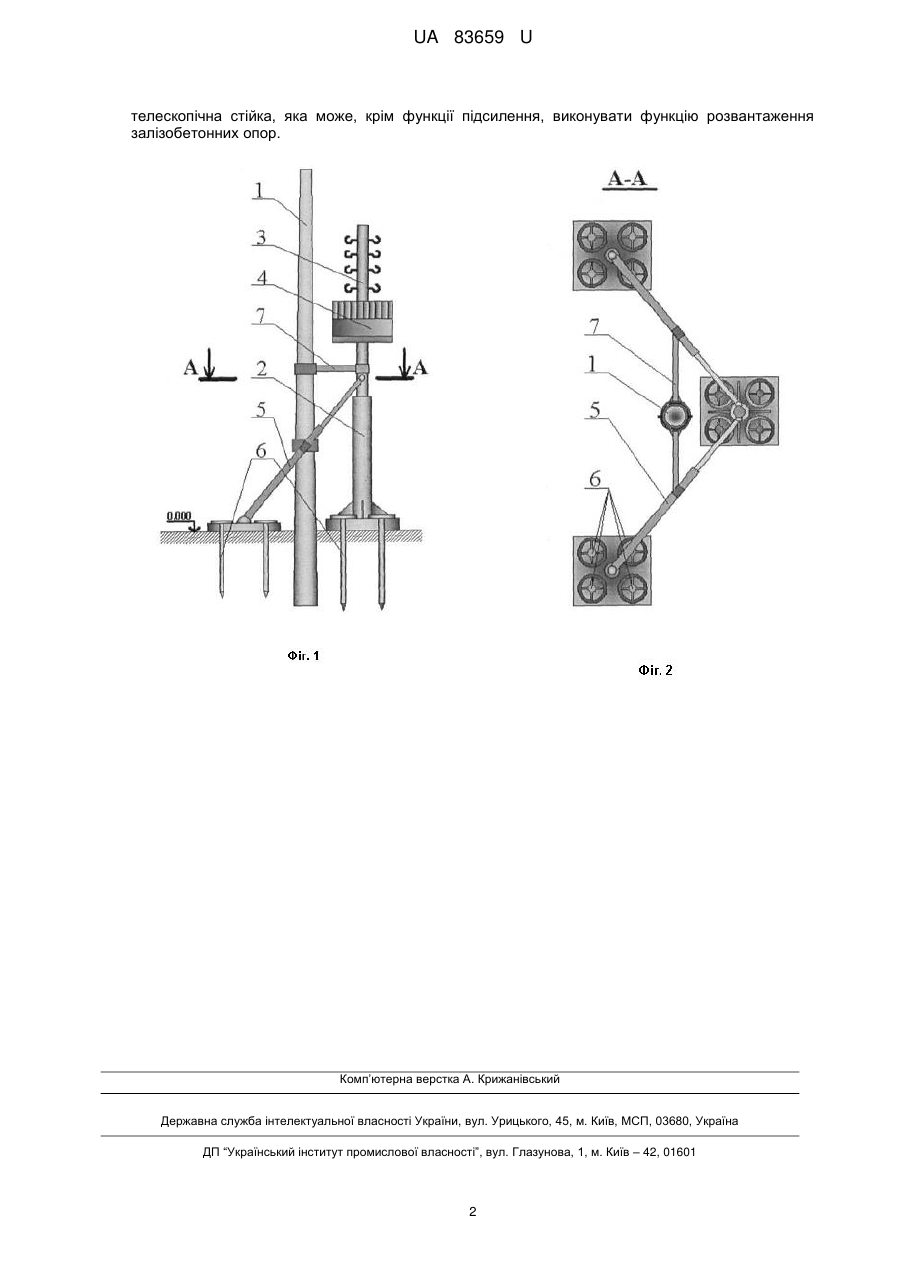

Реферат: Спосіб тимчасового підсилення залізобетонних опор ліній електропередач, при якому підсилюючий пристрій кріпиться жорсткими тяжами до гвинтових паль, заглиблених у ґрунт. Як підсилюючий пристрій використовується автономна телескопічна стійка, яка може, крім функції підсилення, виконувати функцію розвантаження залізобетонних опор. UA 83659 U (54) СПОСІБ ТИМЧАСОВОГО ПІДСИЛЕННЯ ЗАЛІЗОБЕТОННИХ ОПОР ЛІНІЙ ЕЛЕКТРОПЕРЕДАЧ UA 83659 U UA 83659 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельної галузі, а саме до пристроїв для тимчасового підсилення та розвантаження залізобетонних опор ліній електропередач. Відомий спосіб підсилення опор ліній електропередач [1] за допомогою відтяжок або підкосів, які кріпляться до хомута, розташованого вище ослабленої зони опори, і до гвинтових паль, заглиблених у ґрунт. Технічний результат такого способу: збільшення несучої здатності, надійності й довговічності опор, скорочення термінів та зниження вартості робіт із підсилення, можливість виконання ремонтних робіт без відключення лінії електропередачі. Недоліки: використання трьох підкосів чи розтяжок з анкерними палями потребує використання значної площі земельної ділянки навколо існуючої опори та додаткового обстеження, крім опори, ще й підсилюючих пристроїв (їх натяг, наявність корозії металевих частин, надійність анкерного закріплення в ґрунті); неможливість усунення навантаження, спричиненого дією власної ваги ліній електропередач, на період підсилення чи відновлювального ремонту. Задачею корисної моделі є створення тимчасової стійки, котра дає можливість виконувати ремонтно-відновлювальні та розвантажувальні роботи (без відключення електричної мережі) на повітряних лініях електропередач або інших об'єктах, де використовуються залізобетонні опори, для підвищення їх несучої здатності, зниженої через пошкодження, фізичний знос, а також при збільшенні технологічного навантаження на опору. Поставлена задача вирішується тим, що поряд із залізобетонною опорою ліній електропередач установлюється тимчасова стійка (на період виконання відповідних робіт), за допомогою якої можна проводити розвантаження, ремонт, підсилення, демонтаж, монтаж та виправлення існуючої конструкції. Суть корисної моделі полягає у застосуванні тимчасової автономно працюючої телескопічної стійки для розвантаження (у випадках демонтажу, монтажу і виправлення) та підсилення на період проведення ремонтно-відновлювальних робіт пошкодженої залізобетонної опори. На фігурі 1 зображено спосіб тимчасового підсилення залізобетонних опор ліній електропередач. На фігурі 2 наведено розріз А-А. 1 - залізобетонна опора, яка підлягає ремонту, 2 - тимчасова автономно працююча телескопічна стійка, 3 - діелектрична штанга, 4 - монтажна площадка, 5 - упори, 6 - анкерні пристрої, 7 - жорсткі розпірки. Тимчасова автономно працююча телескопічна стійка 2 встановлюється поряд з існуючою опорою 1 за допомогою автокрана та закріпляється в ґрунті анкерними пристроями 6. Підйом і опускання діелектричної штанги 3 та монтажної площадки 4 здійснюється за рахунок гідравлічного циліндра двосторонньої дії, вмонтованого в основу стійки, котрий приводиться в рух насосною станцією з ручним приводом. Для запобігання перекиданню стійки встановлюються два упори 5, оснащені гідравлічними циліндрами двосторонньої дії, котрі дозволяють контролювати вертикальність положення стійки. Після її встановлення у проектне положення монтажники, які знаходяться на монтажній площадці, від'єднують повітряні лінії електропередач від існуючої опори та розташовують їх на спеціальних гачках діелектричної штанги. Далі можна проводити повну заміну залізобетонної опори, якщо вона, згідно з результатами обстеження, вичерпала свою несучу здатність. У випадку, якщо існуючу опору потрібно відремонтувати, то її кріплять до автономної телескопічної стійки 2 жорсткими розпірками 7. Після виконання всіх необхідних робіт лінії електропередач переносяться на залізобетонну опору. Автономна телескопічна стійка демонтується для подальшого використання. Джерела інформації: 1. Пат. 2435917 Россия, (51)МПК (2006.01) Е04Н12/00. Способ усиления опоры линии электропередачи / Слесарев В.А., Слесарев С.В.; патентообладатели: Слесарев В.А., Слесарев С.В.; дата подачи заявки: 25.06.2010. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб тимчасового підсилення залізобетонних опор ліній електропередач, при якому підсилюючий пристрій кріпиться жорсткими тяжами до гвинтових паль, заглиблених у ґрунт, який відрізняється тим, що як підсилюючий пристрій використовується автономна 1 UA 83659 U телескопічна стійка, яка може, крім функції підсилення, виконувати функцію розвантаження залізобетонних опор. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
