Перевантажувальний пристрій

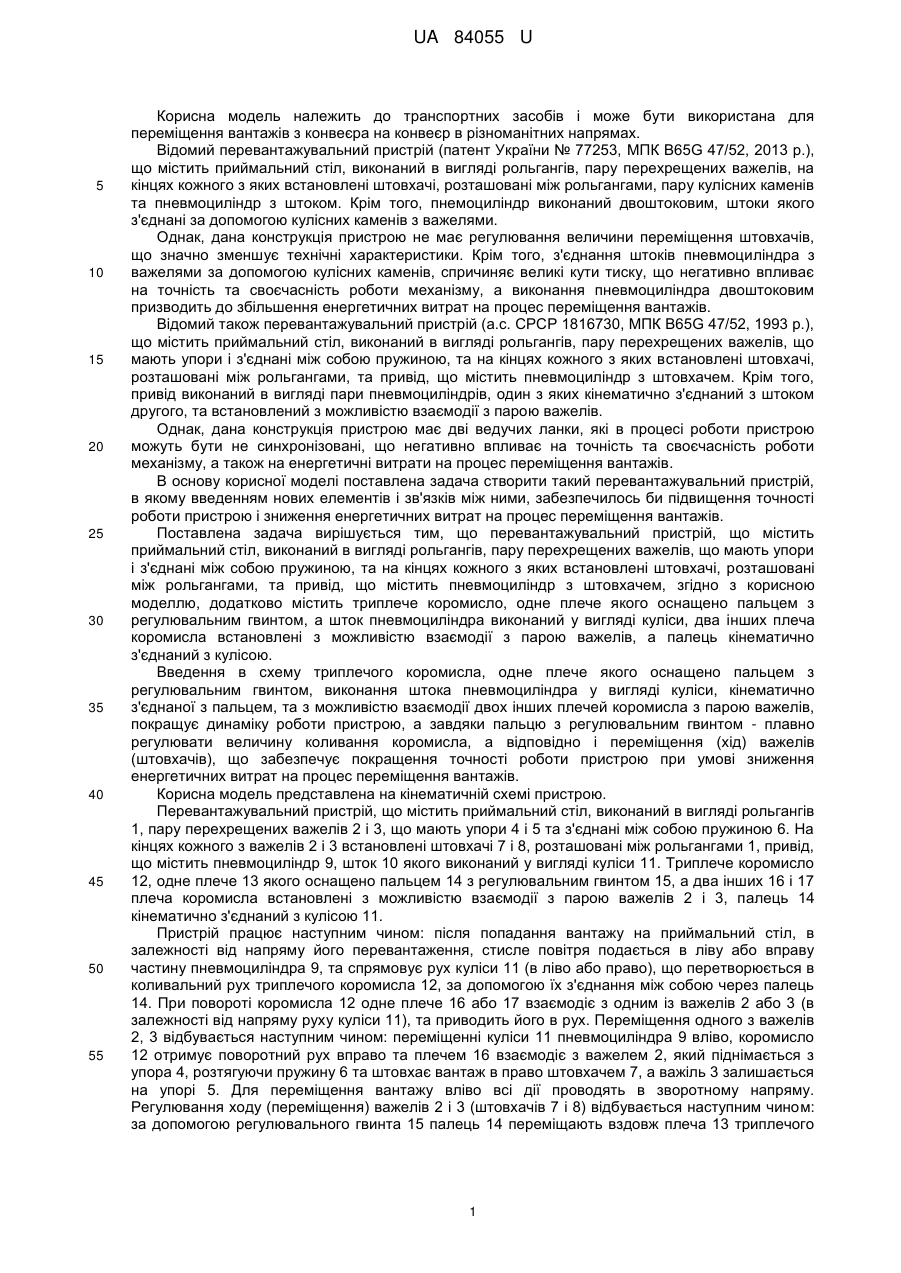

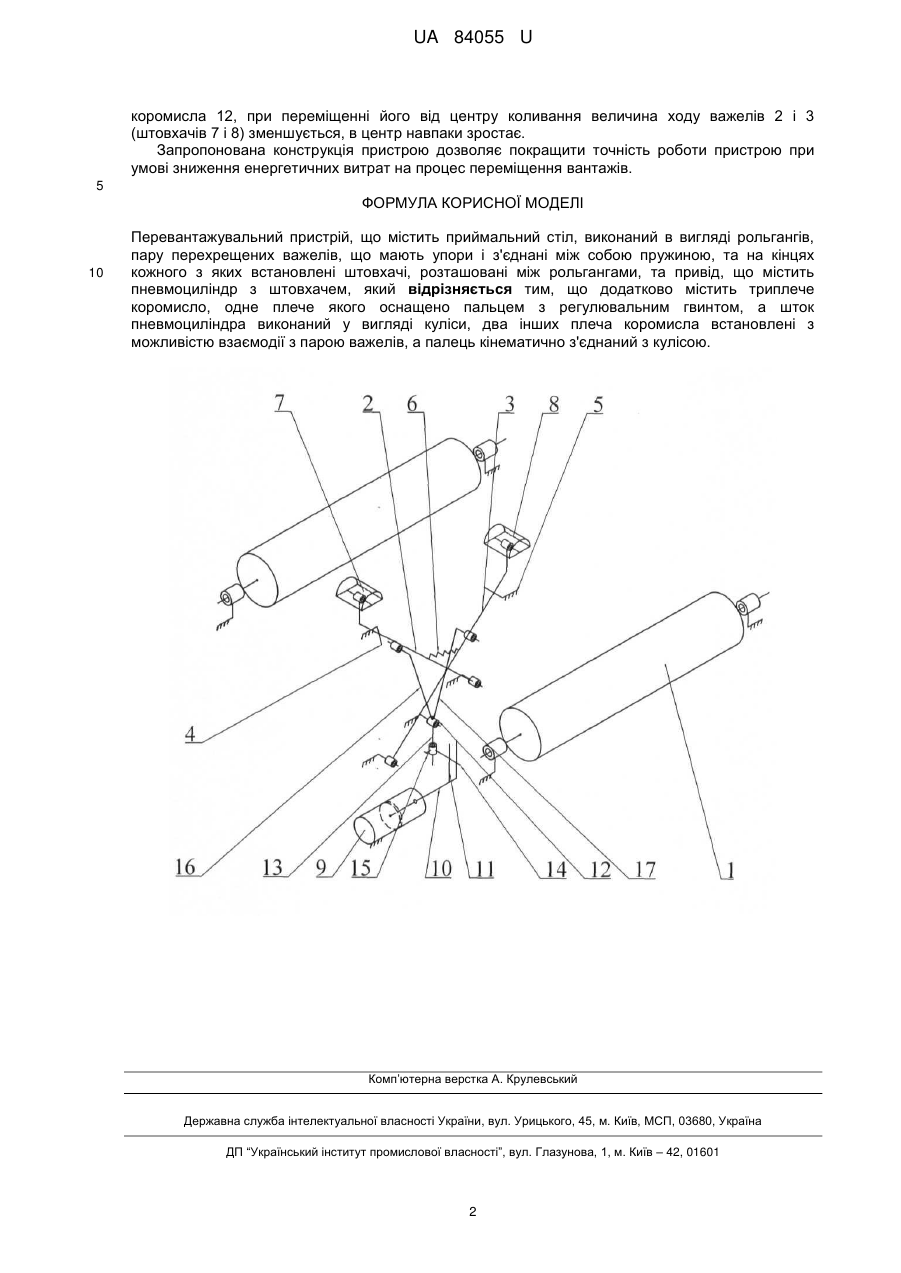

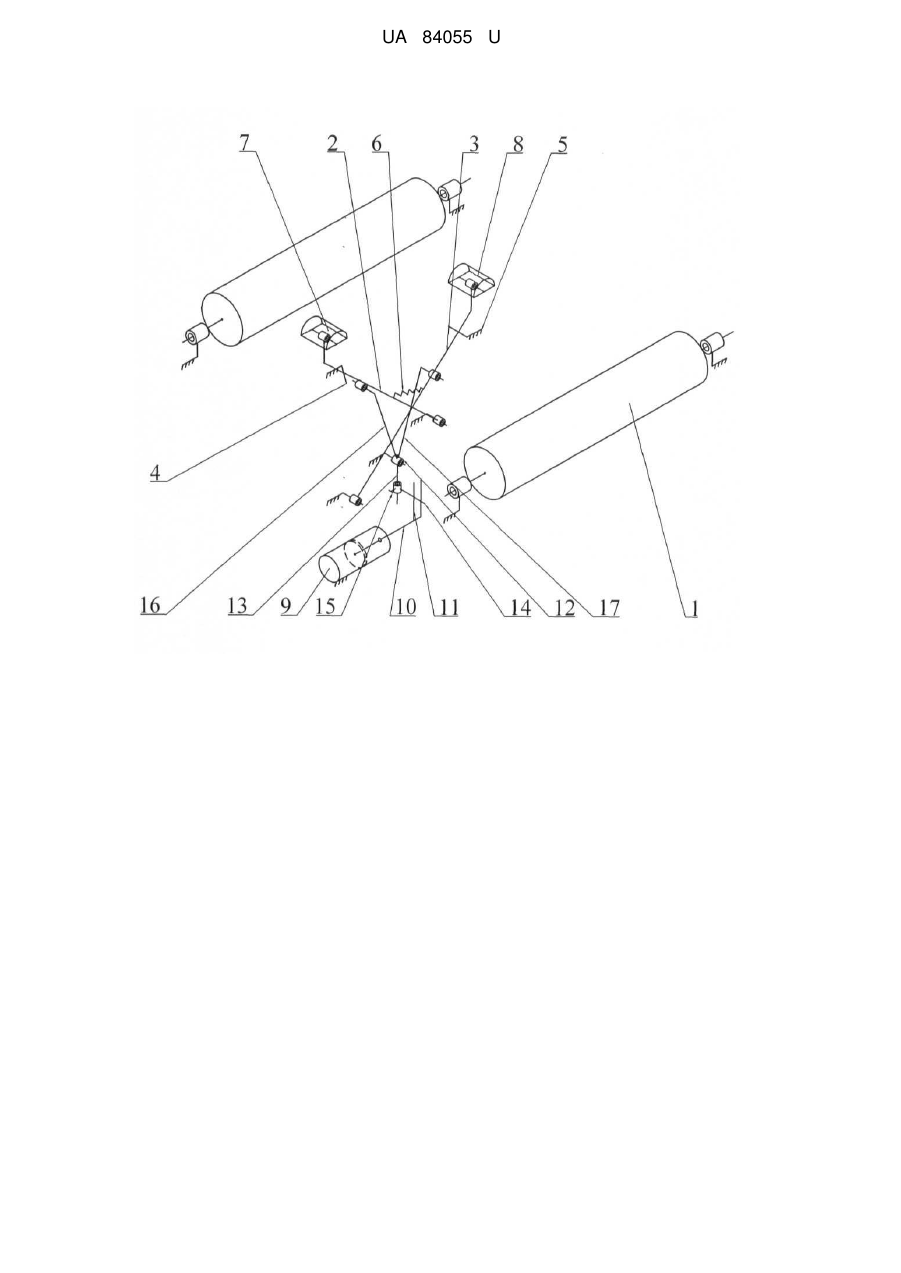

Реферат: UA 84055 U UA 84055 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до транспортних засобів і може бути використана для переміщення вантажів з конвеєра на конвеєр в різноманітних напрямах. Відомий перевантажувальний пристрій (патент України № 77253, МПК B65G 47/52, 2013 p.), що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, на кінцях кожного з яких встановлені штовхачі, розташовані між рольгангами, пару кулісних каменів та пневмоциліндр з штоком. Крім того, пнемоциліндр виконаний двоштоковим, штоки якого з'єднані за допомогою кулісних каменів з важелями. Однак, дана конструкція пристрою не має регулювання величини переміщення штовхачів, що значно зменшує технічні характеристики. Крім того, з'єднання штоків пневмоциліндра з важелями за допомогою кулісних каменів, спричиняє великі кути тиску, що негативно впливає на точність та своєчасність роботи механізму, а виконання пневмоциліндра двоштоковим призводить до збільшення енергетичних витрат на процес переміщення вантажів. Відомий також перевантажувальний пристрій (а.с. СРСР 1816730, МПК B65G 47/52, 1993 p.), що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, що мають упори і з'єднані між собою пружиною, та на кінцях кожного з яких встановлені штовхачі, розташовані між рольгангами, та привід, що містить пневмоциліндр з штовхачем. Крім того, привід виконаний в вигляді пари пневмоциліндрів, один з яких кінематично з'єднаний з штоком другого, та встановлений з можливістю взаємодії з парою важелів. Однак, дана конструкція пристрою має дві ведучих ланки, які в процесі роботи пристрою можуть бути не синхронізовані, що негативно впливає на точність та своєчасність роботи механізму, а також на енергетичні витрати на процес переміщення вантажів. В основу корисної моделі поставлена задача створити такий перевантажувальний пристрій, в якому введенням нових елементів і зв'язків між ними, забезпечилось би підвищення точності роботи пристрою і зниження енергетичних витрат на процес переміщення вантажів. Поставлена задача вирішується тим, що перевантажувальний пристрій, що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, що мають упори і з'єднані між собою пружиною, та на кінцях кожного з яких встановлені штовхачі, розташовані між рольгангами, та привід, що містить пневмоциліндр з штовхачем, згідно з корисною моделлю, додатково містить триплече коромисло, одне плече якого оснащено пальцем з регулювальним гвинтом, а шток пневмоциліндра виконаний у вигляді куліси, два інших плеча коромисла встановлені з можливістю взаємодії з парою важелів, а палець кінематично з'єднаний з кулісою. Введення в схему триплечого коромисла, одне плече якого оснащено пальцем з регулювальним гвинтом, виконання штока пневмоциліндра у вигляді куліси, кінематично з'єднаної з пальцем, та з можливістю взаємодії двох інших плечей коромисла з парою важелів, покращує динаміку роботи пристрою, а завдяки пальцю з регулювальним гвинтом - плавно регулювати величину коливання коромисла, а відповідно і переміщення (хід) важелів (штовхачів), що забезпечує покращення точності роботи пристрою при умові зниження енергетичних витрат на процес переміщення вантажів. Корисна модель представлена на кінематичній схемі пристрою. Перевантажувальний пристрій, що містить приймальний стіл, виконаний в вигляді рольгангів 1, пару перехрещених важелів 2 і 3, що мають упори 4 і 5 та з'єднані між собою пружиною 6. На кінцях кожного з важелів 2 і 3 встановлені штовхачі 7 і 8, розташовані між рольгангами 1, привід, що містить пневмоциліндр 9, шток 10 якого виконаний у вигляді куліси 11. Триплече коромисло 12, одне плече 13 якого оснащено пальцем 14 з регулювальним гвинтом 15, а два інших 16 і 17 плеча коромисла встановлені з можливістю взаємодії з парою важелів 2 і 3, палець 14 кінематично з'єднаний з кулісою 11. Пристрій працює наступним чином: після попадання вантажу на приймальний стіл, в залежності від напряму його перевантаження, стисле повітря подається в ліву або вправу частину пневмоциліндра 9, та спрямовує рух куліси 11 (в ліво або право), що перетворюється в коливальний рух триплечого коромисла 12, за допомогою їх з'єднання між собою через палець 14. При повороті коромисла 12 одне плече 16 або 17 взаємодіє з одним із важелів 2 або 3 (в залежності від напряму руху куліси 11), та приводить його в рух. Переміщення одного з важелів 2, 3 відбувається наступним чином: переміщенні куліси 11 пневмоциліндра 9 вліво, коромисло 12 отримує поворотний рух вправо та плечем 16 взаємодіє з важелем 2, який піднімається з упора 4, розтягуючи пружину 6 та штовхає вантаж в право штовхачем 7, а важіль 3 залишається на упорі 5. Для переміщення вантажу вліво всі дії проводять в зворотному напряму. Регулювання ходу (переміщення) важелів 2 і 3 (штовхачів 7 і 8) відбувається наступним чином: за допомогою регулювального гвинта 15 палець 14 переміщають вздовж плеча 13 триплечого 1 UA 84055 U коромисла 12, при переміщенні його від центру коливання величина ходу важелів 2 і 3 (штовхачів 7 і 8) зменшується, в центр навпаки зростає. Запропонована конструкція пристрою дозволяє покращити точність роботи пристрою при умові зниження енергетичних витрат на процес переміщення вантажів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Перевантажувальний пристрій, що містить приймальний стіл, виконаний в вигляді рольгангів, пару перехрещених важелів, що мають упори і з'єднані між собою пружиною, та на кінцях кожного з яких встановлені штовхачі, розташовані між рольгангами, та привід, що містить пневмоциліндр з штовхачем, який відрізняється тим, що додатково містить триплече коромисло, одне плече якого оснащено пальцем з регулювальним гвинтом, а шток пневмоциліндра виконаний у вигляді куліси, два інших плеча коромисла встановлені з можливістю взаємодії з парою важелів, а палець кінематично з'єднаний з кулісою. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
