Двозавитковий спіральний відвід

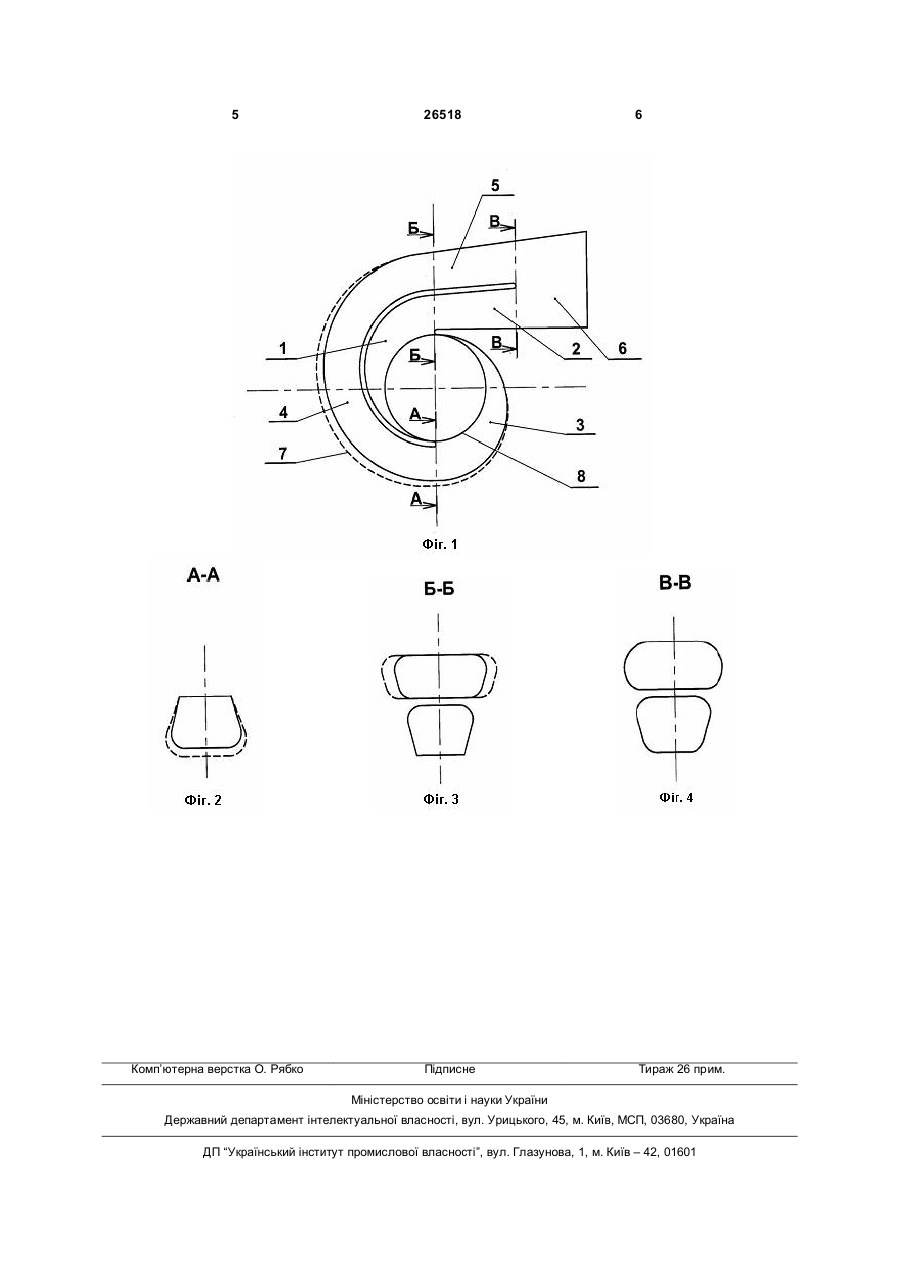

Двозавитковий спіральний відвід, що містить внутрішній канал, який має спіральну і дифузорну ділянки, і зовнішній канал, який має спіральну ді 3 дних перерізів ділянки, наступної за перевідною ділянкою в зовнішньому каналі, і дифузорної ділянки внутрішнього каналу рівні, а вихідний переріз спіральної ділянки зовнішнього каналу має площу, що перевищує площу вихідного перерізу спіральної ділянки внутрішнього каналу, відповідно до корисної моделі вводяться в зовнішньому каналі перевідна дифузорна ділянка і наступна за нею конфузорна ділянка. Застосування перевідної ділянки дифузорною сприяє зменшенню швидкостей у її ділянці, а отже, і зменшенню гідравлічних втрат, а наступної за нею ділянки конфузорною збільшує швидкості до величини, що мають місце на виході з дифузорної ділянки внутрішнього каналу, при цьому площа прохідного перерізу на вході в перевідну ділянку, дифузорність перевідної ділянки і конфузорна ділянка виконуються такими, щоб за рахунок зниження швидкості забезпечити рівність гідравлічних втрат у зовнішньому і внутрішньому каналах. Дифузорність перевідної ділянки зовнішнього каналу може виконуватися зміною профілю спіральної утворюючої каналів, або зміною ширини каналу за рахунок бічних стінок відводу, або тим і іншим одночасно. Конфузорність ділянки, наступної за перевідною, може виконуватися шляхом зміни бічних стінок відводу, зміною профілю спіральної утворюючої каналів, чи тим і іншим одночасно. При такому проектуванні спірального двозавиткового відводу забезпечується однакова витрата через внутрішній і зовнішній канали і, при рівних площах на виході з конфузорної і дифузорної ділянок, досягаються однакові швидкості на виході з зовнішнього і внутрішнього каналів, а отже, на вході в загальний дифузорний канал. Таким чином, у результаті використання корисної моделі, що заявляється, забезпечується технічний результат, що полягає у вирівнюванні швидкостей на виході з внутрішнього і зовнішнього каналів і вирівнюванні витрат через обидва канали, що приводить до зменшення гідравлічних втрат у загальному дифузорному каналі і рівномірного відбору витрати по колу за робочим колесом, а отже, до вирівнювання тиску і зменшенню радіальної сили. Корисна модель, що заявляється, пояснюється кресленнями, на яких представлені: Фіг.1 - двозавитковий спіральний відвід, конструктивна схема; 26518 4 Фіг.2 - вихідний переріз спіральної ділянки зовнішнього каналу, переріз А-А на Фіг.1; Фіг.3 - вихідні перерізи перевідної дифузорної ділянки зовнішнього каналу і спіральної ділянки внутрішнього каналу, переріз Б-Б на Фіг.1; Фіг.4 - вихідні перерізи конфузорної ділянки зовнішнього каналу і дифузорної ділянки внутрішнього каналу, переріз В-В на фіг. 1. Двозавитковий спіральний відвід містить внутрішній канал, що складається з спіральної 1 (Фіг.1) і дифузорної 2 ділянок, і зовнішній канал, що складається з спіральної ділянки 3, зміщеної щодо спіральної ділянки 1 на кут, рівний 180°, перевідної дифузорної 4 і конфузорної 5 ділянок. Загальний дифузорний канал 6 сполучений з конфузорною ділянкою 5 зовнішнього каналу і дифузорною ділянкою 2 внутрішнього каналу. Вихідний переріз спіральної ділянки 3 має площу, що перевищує площу вихідного перерізу спіральної ділянки 1. Канали мають спіральну утворюючу 7. По колу 8 спірального відводу відбувається вирівнювання тиску. Дифузорність перевідної ділянки 4 зовнішнього" каналу може виконуватися зміною профілю спіральної утворюючої 7 каналів (Фіг.1) чи зміною ширини каналу за рахунок бічних стінок відводу (Фіг.2, Фіг.3), або тим і іншим одночасно. Конфузорність ділянки, наступної за перевідною, може виконуватися шляхом зміни бічних стінок відводу, зміною профілю спіральної утворюючої каналів, чи тим і іншим одночасно. Вихідні перерізи конфузорної ділянки 5 зовнішнього каналу і дифузорної ділянки 2 внутрішнього каналу рівні (Фіг.4). Відвід працює таким чином. Потік рідини після робочого колеса (на кресленні не показано) по спіральних ділянках 1, 3, перевідній дифузорній 4, конфузорній 5 і дифузорній 2 ділянках внутрішнього і зовнішнього каналів, надходить у загальний дифузорний канал 6. Дифузорність перевідного каналу 4 і конфузорність наступної за нею ділянки 5 у зовнішньому каналі забезпечують однакові швидкості на вході в загальний дифузорний канал 6. Використання пропонованої конструкції відводу в порівнянні з прототипом забезпечує зменшення гідравлічних втрат у загальному дифузорному каналі і вирівнювання тиску по колу спірального відводу. 5 Комп’ютерна верстка О. Рябко 26518 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
