Пристрій для ігор “belsky chess”

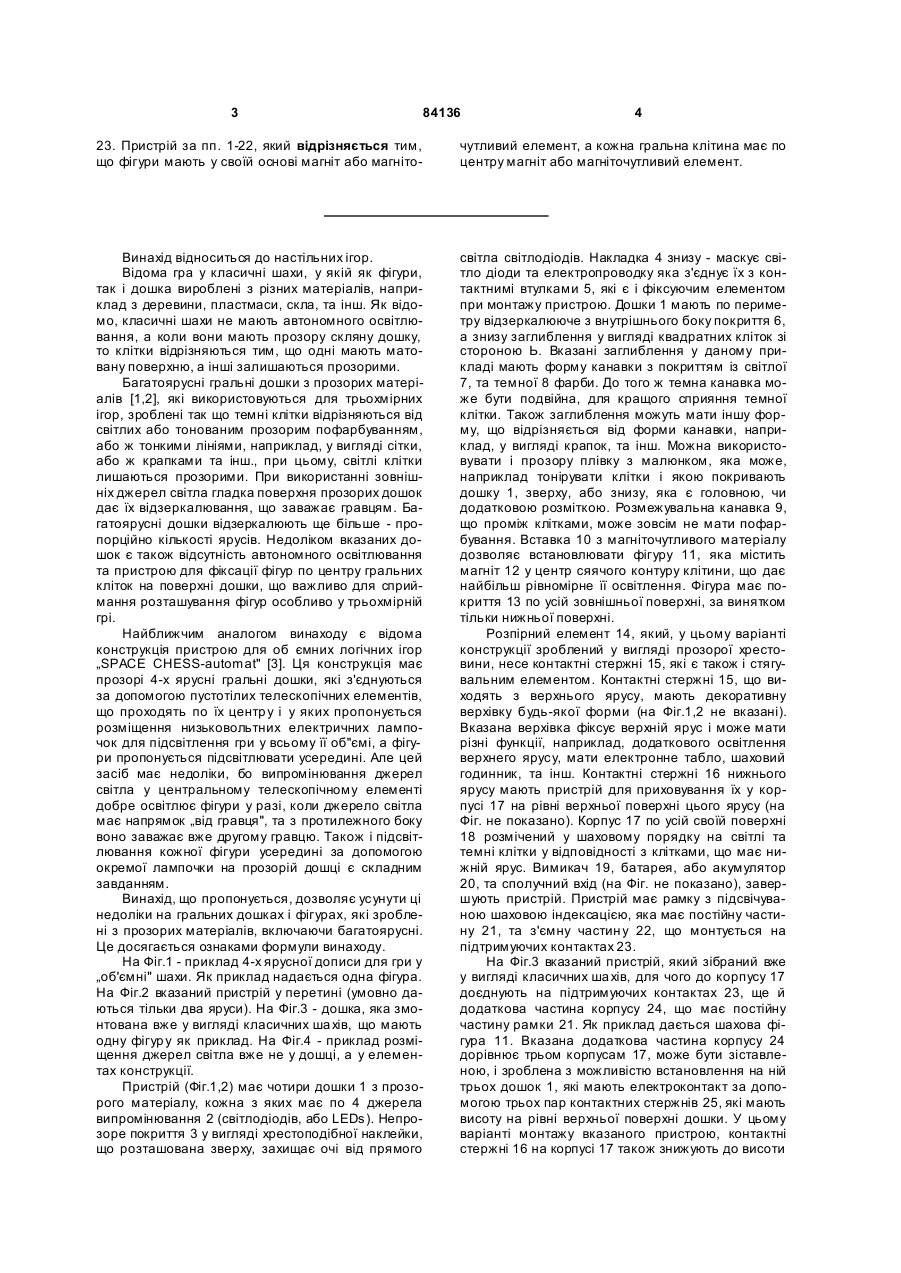

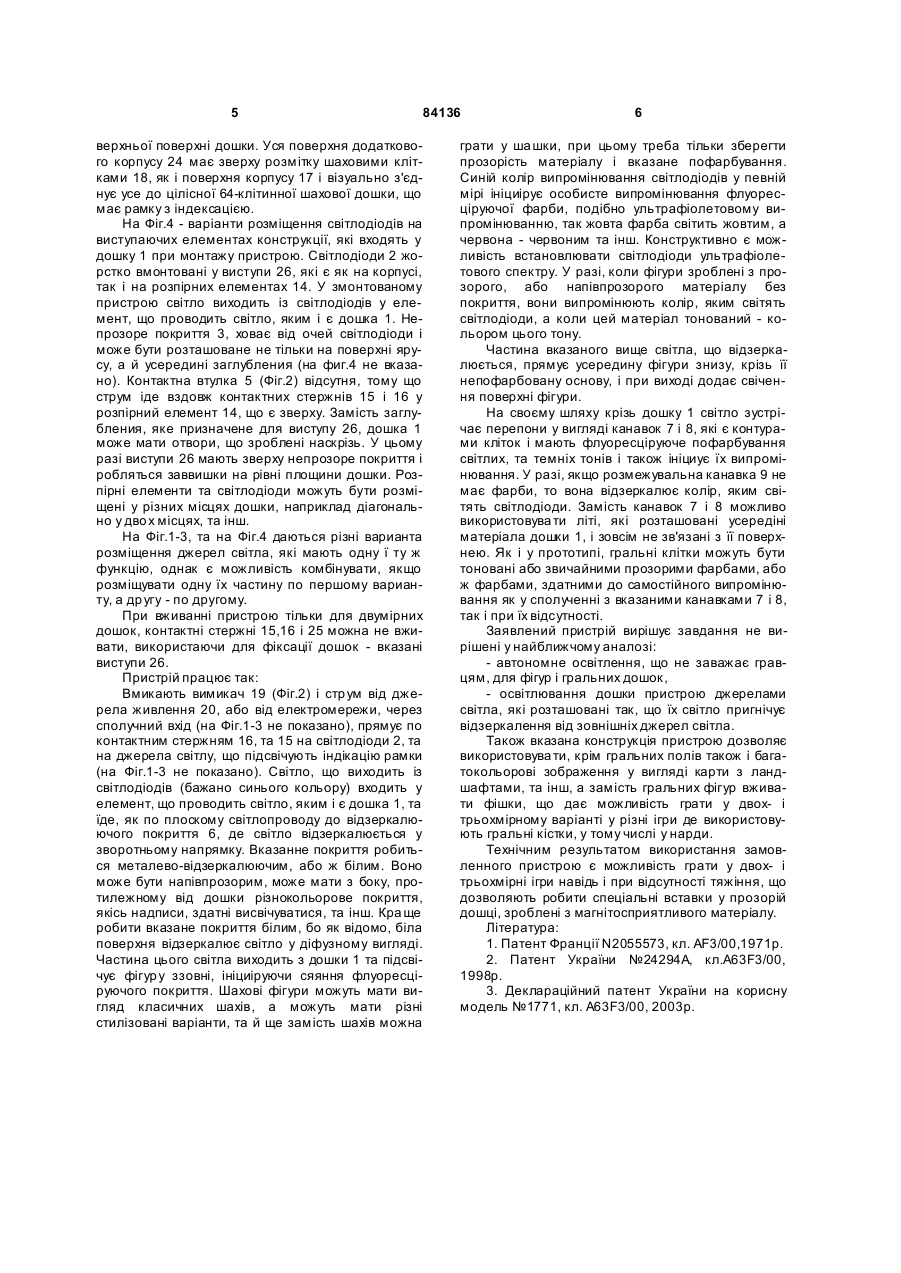

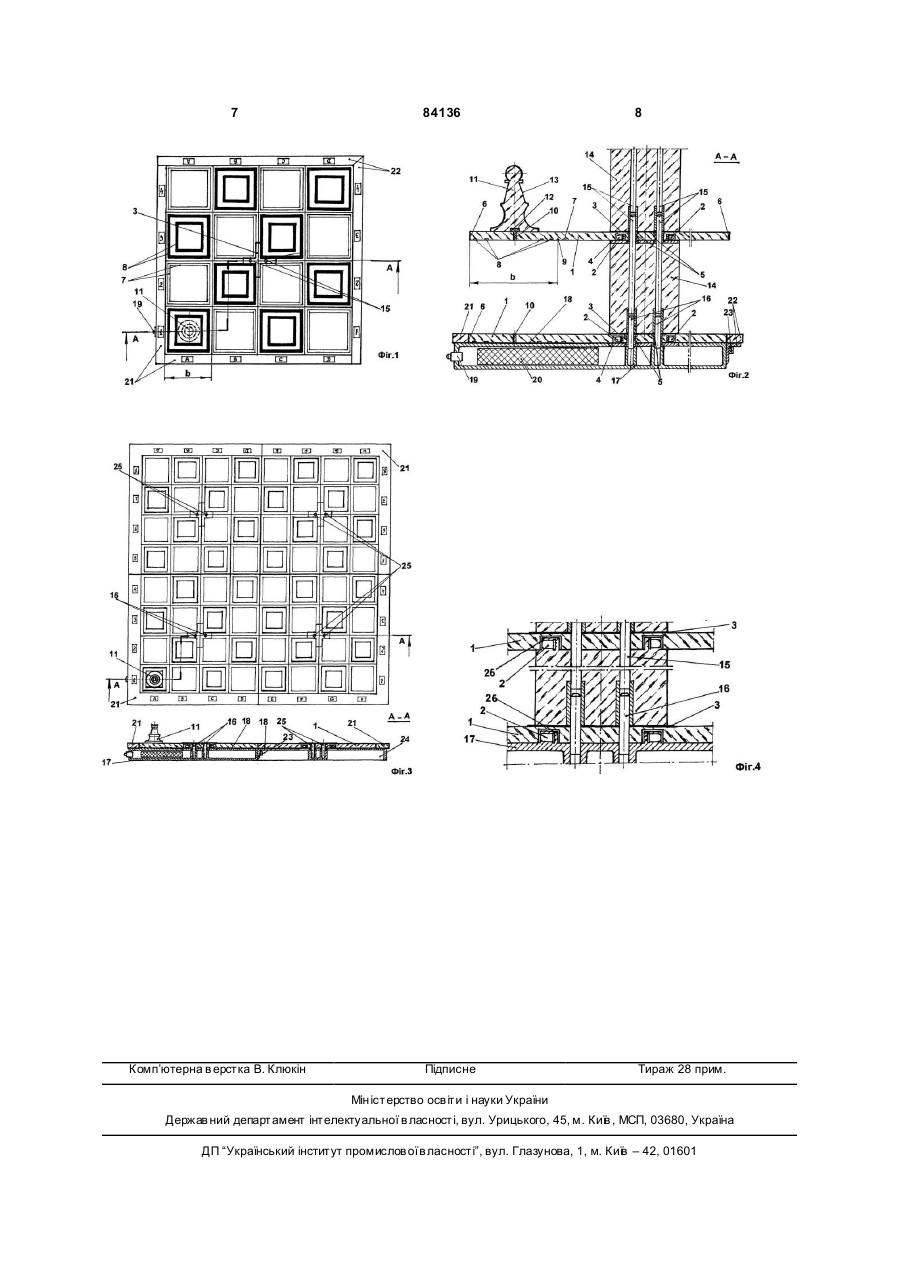

1. Пристрій для гри, що містить: - гральну дошку із розміткою для гри, яка принаймні частково виконана з прозорого матеріалу, - гральні фігури, - пристрій для освітлення дошки та гральних фігур, що має джерело світла, світло з якого прямує у вказану дошку, який відрізняється тим, що випромінювання вказаного джерела світла має напрямок у гральну дошку паралельно її зовнішній поверхні. 2. Пристрій за п. 1, який відрізняється тим, що по усьому зовнішньому контуру вказаної дошки розміщено непрозоре або напівпрозоре покриття. 3. Пристрій за пп. 1, 2, який відрізняється тим, що покриття з боку, що розташований до дошки, виконано віддзеркалюючим. 4. Пристрій за пп. 1-3, який відрізняється тим, що розмітка для гри виконана у вигляді ліній необхідних кольорів. 5. Пристрій за п. 4, який відрізняється тим, що розмітка виконана у вигляді ліній на поверхні дошки знизу або ж зверху. 6. Пристрій за пп. 4, 5, який відрізняється тим, що лінії виконані з прозорістю, меншою, ніж решта грального поля. 7. Пристрій за пп. 4-6, який відрізняється тим, що лінії виконані у вигляді деяких заглибленостей. 8. Пристрій за п. 4, який відрізняється тим, що розмітка виконана у вигляді деяких ліній усередині прозорого матеріалу дошки. 9. Пристрій за пп. 4-8, який відрізняється тим, що гральна розмітка виконана так, що темні поля мають лінії, які є завширшки більші, ніж світлі поля. 2 (19) 1 3 84136 4 23. Пристрій за пп. 1-22, який відрізняється тим, що фігури мають у своїй основі магніт або магніто чутливий елемент, а кожна гральна клітина має по центру магніт або магніточутливий елемент. Винахід відноситься до настільних ігор. Відома гра у класичні шахи, у якій як фігури, так і дошка вироблені з різних матеріалів, наприклад з деревини, пластмаси, скла, та інш. Як відомо, класичні шахи не мають автономного освітлювання, а коли вони мають прозору скляну дошку, то клітки відрізняються тим, що одні мають матовану поверхню, а інші залишаються прозорими. Багатоярусні гральні дошки з прозорих матеріалів [1,2], які використовуються для трьохмірних ігор, зроблені так що темні клітки відрізняються від світлих або тонованим прозорим пофарбуванням, або ж тонкими лініями, наприклад, у вигляді сітки, або ж крапками та інш., при цьому, світлі клітки лишаються прозорими. При використанні зовнішніх джерел світла гладка поверхня прозорих дошок дає їх відзеркалювання, що заважає гравцям. Багатоярусні дошки відзеркалюють ще більше - пропорційно кількості ярусів. Недоліком вказаних дошок є також відсутність автономного освітлювання та пристрою для фіксації фігур по центру гральних кліток на поверхні дошки, що важливо для сприймання розташування фігур особливо у трьохмірній грі. Найближчим аналогом винаходу є відома конструкція пристрою для об ємних логічних ігор „SPACE CHESS-automat" [3]. Ця конструкція має прозорі 4-х ярусні гральні дошки, які з'єднуються за допомогою пустотілих телескопічних елементів, що проходять по їх центр у і у яких пропонується розміщення низьковольтних електричних лампочок для підсвітлення гри у всьому її об"ємі, а фігури пропонується підсвітлювати усередині. Але цей засіб має недоліки, бо випромінювання джерел світла у центральному телескопічному елементі добре освітлює фігури у разі, коли джерело світла має напрямок „від гравця", та з протилежного боку воно заважає вже другому гравцю. Також і підсвітлювання кожної фігури усередині за допомогою окремої лампочки на прозорій дошці є складним завданням. Винахід, що пропонується, дозволяє усунути ці недоліки на гральних дошках і фігурах, які зроблені з прозорих матеріалів, включаючи багатоярусні. Це досягається ознаками формули винаходу. На Фіг.1 - приклад 4-х ярусної дописи для гри у „об'ємні" шахи. Як приклад надається одна фігура. На Фіг.2 вказаний пристрій у перетині (умовно даються тільки два яруси). На Фіг.3 - дошка, яка змонтована вже у вигляді класичних ша хів, що мають одну фігур у як приклад. На Фіг.4 - приклад розміщення джерел світла вже не у дошці, а у елементах конструкції. Пристрій (Фіг.1,2) має чотири дошки 1 з прозорого матеріалу, кожна з яких має по 4 джерела випромінювання 2 (світлодіодів, або LEDs). Непрозоре покриття 3 у вигляді хрестоподібної наклейки, що розташована зверху, захищає очі від прямого світла світлодіодів. Накладка 4 знизу - маскує світло діоди та електропроводку яка з'єднує їх з контактнимі втулками 5, які є і фіксуючим елементом при монтажу пристрою. Дошки 1 мають по периметру відзеркалююче з внутрішнього боку покриття 6, а знизу заглиблення у вигляді квадратних кліток зі стороною Ь. Вказані заглиблення у даному прикладі мають форму канавки з покриттям із світлої 7, та темної 8 фарби. До того ж темна канавка може бути подвійна, для кращого сприяння темної клітки. Також заглиблення можуть мати іншу форму, що відрізняється від форми канавки, наприклад, у вигляді крапок, та інш. Можна використовувати і прозору плівку з малюнком, яка може, наприклад тонірувати клітки і якою покривають дошку 1, зверху, або знизу, яка є головною, чи додатковою розміткою. Розмежувальна канавка 9, що проміж клітками, може зовсім не мати пофарбування. Вставка 10 з магніточутливого матеріалу дозволяє встановлювати фігуру 11, яка містить магніт 12 у центр сяячого контуру клітини, що дає найбільш рівномірне її освітлення. Фігура має покриття 13 по усій зовнішньої поверхні, за винятком тільки нижньої поверхні. Розпірний елемент 14, який, у цьому варіанті конструкції зроблений у вигляді прозорої хрестовини, несе контактні стержні 15, які є також і стягувальним елементом. Контактні стержні 15, що виходять з верхнього ярусу, мають декоративну верхівку будь-якої форми (на Фіг.1,2 не вказані). Вказана верхівка фіксує верхній ярус і може мати різні функції, наприклад, додаткового освітлення верхнего ярусу, мати електронне табло, шаховий годинник, та інш. Контактні стержні 16 нижнього ярусу мають пристрій для приховування їх у корпусі 17 на рівні верхньої поверхні цього ярусу (на Фіг. не показано). Корпус 17 по усій своїй поверхні 18 розмічений у шаховому порядку на світлі та темні клітки у відповідності з клітками, що має нижній ярус. Вимикач 19, батарея, або акумулятор 20, та сполучний вхід (на Фіг. не показано), завершують пристрій. Пристрій має рамку з підсвічуваною шаховою індексацією, яка має постійну частину 21, та з'ємну частин у 22, що монтується на підтримуючих контактах 23. На Фіг.3 вказаний пристрій, який зібраний вже у вигляді класичних ша хів, для чого до корпусу 17 доєднують на підтримуючих контактах 23, ще й додаткова частина корпусу 24, що має постійну частину рамки 21. Як приклад дається шахова фігура 11. Вказана додаткова частина корпусу 24 дорівнює трьом корпусам 17, може бути зіставленою, і зроблена з можливістю встановлення на ній трьох дошок 1, які мають електроконтакт за допомогою трьох пар контактних стержнів 25, які мають висоту на рівні верхньої поверхні дошки. У цьому варіанті монтажу вказаного пристрою, контактні стержні 16 на корпусі 17 також знижують до висоти 5 84136 верхньої поверхні дошки. Уся поверхня додаткового корпусу 24 має зверху розмітку шаховими клітками 18, як і поверхня корпусу 17 і візуально з'єднує усе до цілісної 64-клітинної шахової дошки, що має рамку з індексацією. На Фіг.4 - варіанти розміщення світлодіодів на виступаючих елементах конструкції, які входять у дошку 1 при монтажу пристрою. Світлодіоди 2 жорстко вмонтовані у виступи 26, які є як на корпусі, так і на розпірних елементах 14. У змонтованому пристрою світло виходить із світлодіодів у елемент, що проводить світло, яким і є дошка 1. Непрозоре покриття 3, ховає від очей світлодіоди і може бути розташоване не тільки на поверхні ярусу, а й усередині заглубления (на фиг.4 не вказано). Контактна втулка 5 (Фіг.2) відсутня, тому що струм іде вздовж контактних стержнів 15 і 16 у розпірний елемент 14, що є зверху. Замість заглубления, яке призначене для виступу 26, дошка 1 може мати отвори, що зроблені наскрізь. У цьому разі виступи 26 мають зверху непрозоре покриття і робляться заввишки на рівні площини дошки. Розпірні елементи та світлодіоди можуть бути розміщені у різних місцях дошки, наприклад діагонально у дво х місцях, та інш. На Фіг.1-3, та на Фіг.4 даються різні варианта розміщення джерел світла, які мають одну ї ту ж функцію, однак є можливість комбінувати, якщо розміщувати одну їх частину по першому варианту, а др угу - по другому. При вживанні пристрою тільки для двумірних дошок, контактні стержні 15,16 і 25 можна не вживати, використаючи для фіксації дошок - вказані виступи 26. Пристрій працює так: Вмикають вимикач 19 (Фіг.2) і стр ум від джерела живлення 20, або від електромережи, через сполучний вхід (на Фіг.1-3 не показано), прямує по контактним стержням 16, та 15 на світлодіоди 2, та на джерела світлу, що підсвічують індікацію рамки (на Фіг.1-3 не показано). Світло, що виходить із світлодіодів (бажано синього кольору) входить у елемент, що проводить світло, яким і є дошка 1, та їде, як по плоскому світлопроводу до відзеркалюючого покриття 6, де світло відзеркалюється у зворотньому напрямку. Вказанне покриття робиться металево-відзеркалюючим, або ж білим. Воно може бути напівпрозорим, може мати з боку, протилежномувід дошки різнокольорове покриття, якісь надписи, здатні висвічуватися, та інш. Кра ще робити вказане покриття білим, бо як відомо, біла поверхня відзеркалює світло у діфузному вигляді. Частина цього світла виходить з дошки 1 та підсвічує фігур у ззовні, ініциіруючи сяяння флуоресціруючого покриття. Шахові фігури можуть мати вигляд класичних шахів, а можуть мати різні стилізовані варіанти, та й ще замість шахів можна 6 грати у ша шки, при цьому треба тільки зберегти прозорість матеріалу і вказане пофарбування. Синій колір випромінювання світлодіодів у певній мірі ініциірує особисте випромінювання флуоресціруючої фарби, подібно ультрафіолетовому випромінюванню, так жовта фарба світить жовтим, а червона - червоним та інш. Конструктивно є можливість встановлювати світлодіоди ультрафіолетового спектру. У разі, коли фігури зроблені з прозорого, або напівпрозорого матеріалу без покриття, вони випромінюють колір, яким світять світлодіоди, а коли цей матеріал тонований - кольором цього тону. Частина вказаного вище світла, що відзеркалюється, прямує усередину фігури знизу, крізь її непофарбовану основу, і при виході додає свічення поверхні фігури. На своєму шляху крізь дошку 1 світло зустрічає перепони у вигляді канавок 7 і 8, які є контурами кліток і мають флуоресціруюче пофарбування світлих, та темніх тонів і також ініциує їх випромінювання. У разі, якщо розмежувальна канавка 9 не має фарби, то вона відзеркалює колір, яким світять світлодіоди. Замість канавок 7 і 8 можливо використовува ти літі, які розташовані усередіні матеріала дошки 1, і зовсім не зв'язані з її поверхнею. Як і у прототипі, гральні клітки можуть бути тоновані або звичайними прозорими фарбами, або ж фарбами, здатними до самостійного випромінювання як у сполученні з вказаними канавками 7 і 8, так і при їх відсутності. Заявлений пристрій вирішує завдання не вирішені у найближчому аналозі: - автономне освітлення, що не заважає гравцям, для фігур і гральних дошок, - освітлювання дошки пристрою джерелами світла, які розташовані так, що їх світло пригнічує відзеркалення від зовнішніх джерел світла. Також вказана конструкція пристрою дозволяє використовува ти, крім гральних полів також і багатокольорові зображення у вигляді карти з ландшафтами, та інш, а замість гральних фігур вживати фішки, що дає можливість грати у двох- і трьохмірному варіанті у різні ігри де використовують гральні кістки, у тому числі у нарди. Технічним результатом використання замовленного пристрою є можливість грати у двох- і трьохмірні ігри навідь і при відсутності тяжіння, що дозволяють робити спеціальні вставки у прозорій дошці, зроблені з магнітосприятливого матеріалу. Література: 1. Патент Франції N2055573, кл. AF3/00,1971р. 2. Патент України №24294А, кл.А63F3/00, 1998р. 3. Деклараційний патент України на корисну модель №1771, кл. A63F3/00, 2003p. 7 Комп’ютерна в ерстка В. Клюкін 84136 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
