Спосіб визначення хибних луна-сигналів відбиття поверхневої хвилі

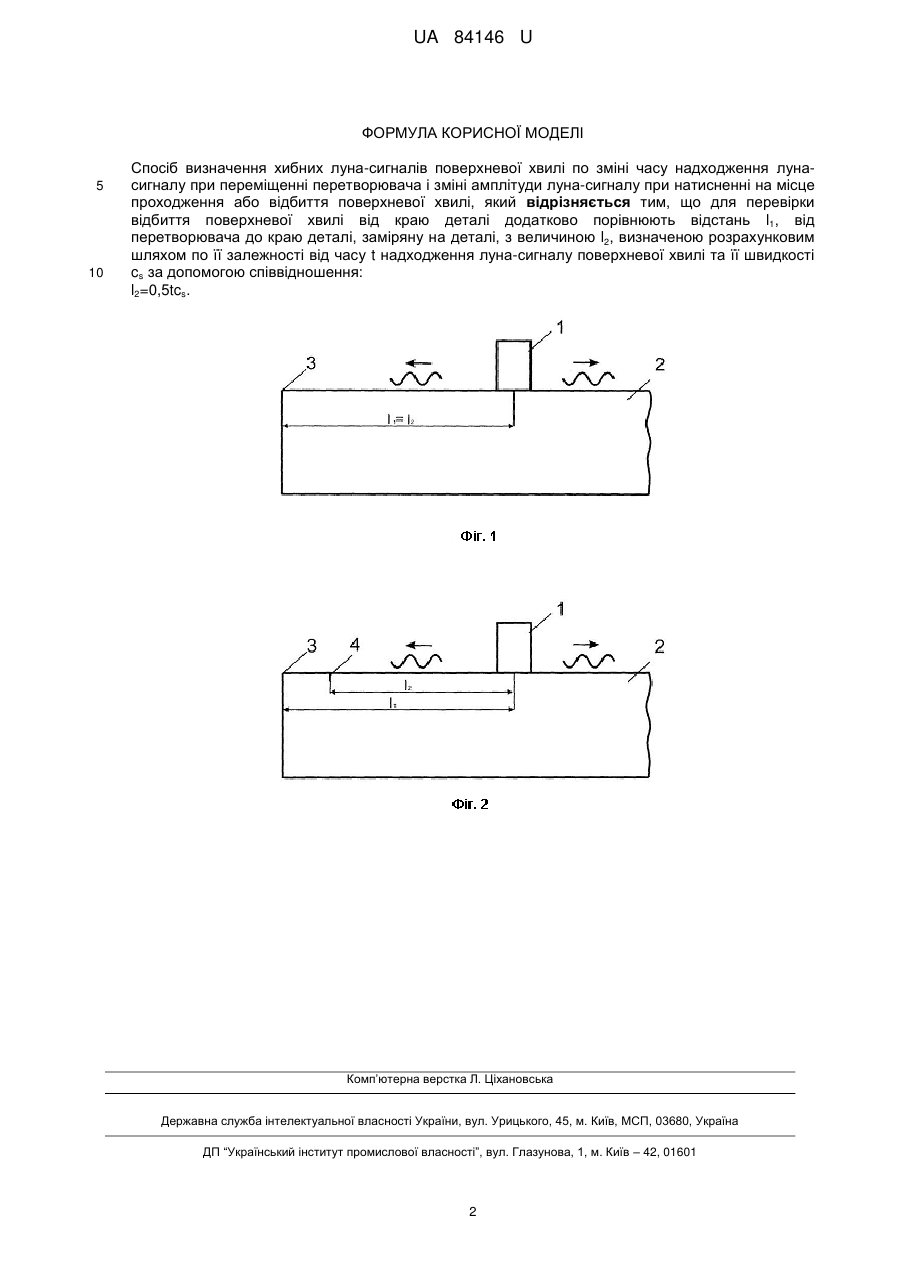

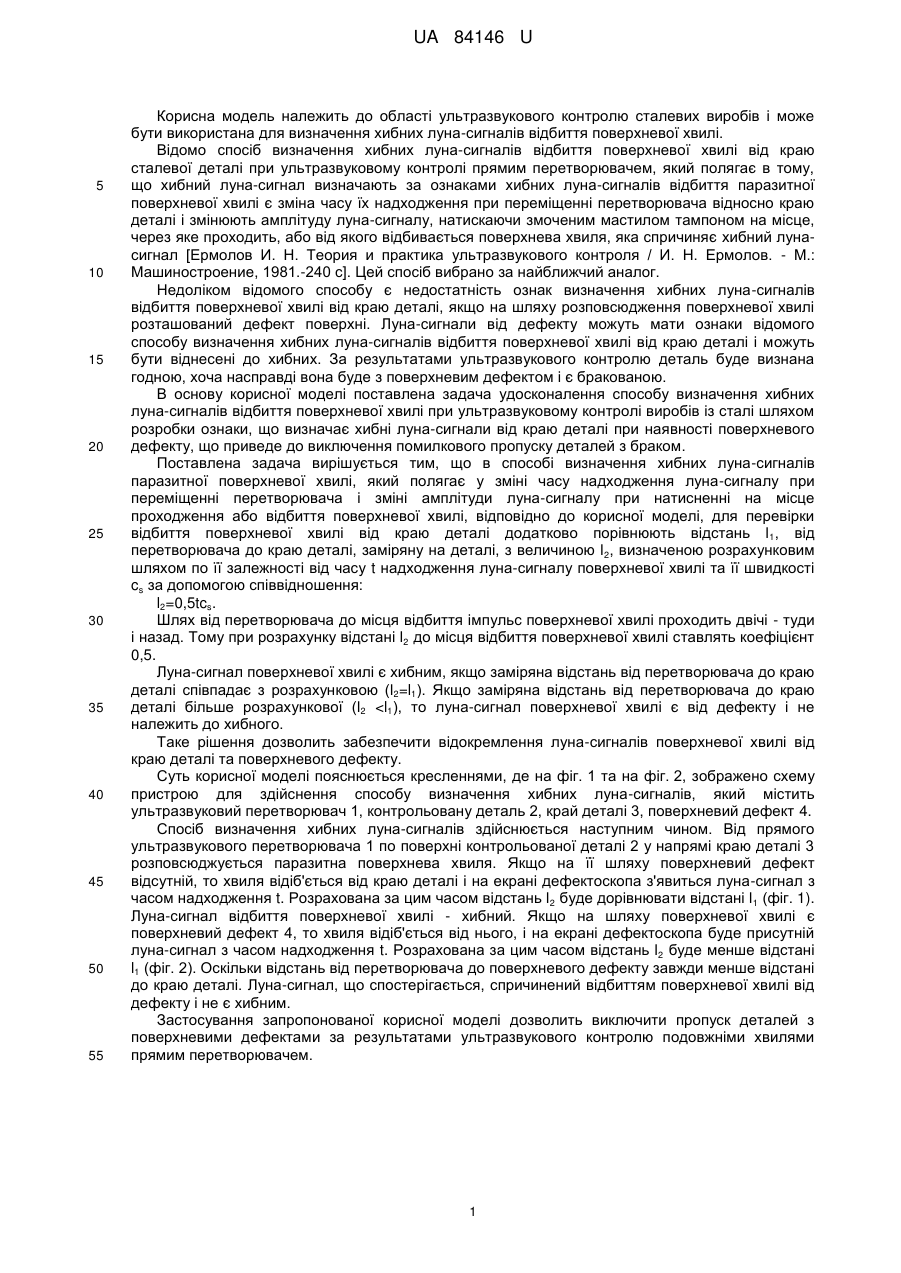

Реферат: UA 84146 U UA 84146 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області ультразвукового контролю сталевих виробів і може бути використана для визначення хибних луна-сигналів відбиття поверхневої хвилі. Відомо спосіб визначення хибних луна-сигналів відбиття поверхневої хвилі від краю сталевої деталі при ультразвуковому контролі прямим перетворювачем, який полягає в тому, що хибний луна-сигнал визначають за ознаками хибних луна-сигналів відбиття паразитної поверхневої хвилі є зміна часу їх надходження при переміщенні перетворювача відносно краю деталі і змінюють амплітуду луна-сигналу, натискаючи змоченим мастилом тампоном на місце, через яке проходить, або від якого відбивається поверхнева хвиля, яка спричиняє хибний лунасигнал [Ермолов И. Н. Теория и практика ультразвукового контроля / И. Н. Ермолов. - М.: Машиностроение, 1981.-240 с]. Цей спосіб вибрано за найближчий аналог. Недоліком відомого способу є недостатність ознак визначення хибних луна-сигналів відбиття поверхневої хвилі від краю деталі, якщо на шляху розповсюдження поверхневої хвилі розташований дефект поверхні. Луна-сигнали від дефекту можуть мати ознаки відомого способу визначення хибних луна-сигналів відбиття поверхневої хвилі від краю деталі і можуть бути віднесені до хибних. За результатами ультразвукового контролю деталь буде визнана годною, хоча насправді вона буде з поверхневим дефектом і є бракованою. В основу корисної моделі поставлена задача удосконалення способу визначення хибних луна-сигналів відбиття поверхневої хвилі при ультразвуковому контролі виробів із сталі шляхом розробки ознаки, що визначає хибні луна-сигнали від краю деталі при наявності поверхневого дефекту, що приведе до виключення помилкового пропуску деталей з браком. Поставлена задача вирішується тим, що в способі визначення хибних луна-сигналів паразитної поверхневої хвилі, який полягає у зміні часу надходження луна-сигналу при переміщенні перетворювача і зміні амплітуди луна-сигналу при натисненні на місце проходження або відбиття поверхневої хвилі, відповідно до корисної моделі, для перевірки відбиття поверхневої хвилі від краю деталі додатково порівнюють відстань l 1, від перетворювача до краю деталі, заміряну на деталі, з величиною l2, визначеною розрахунковим шляхом по її залежності від часу t надходження луна-сигналу поверхневої хвилі та її швидкості cs за допомогою співвідношення: l2=0,5tcs. Шлях від перетворювача до місця відбиття імпульс поверхневої хвилі проходить двічі - туди і назад. Тому при розрахунку відстані l2 до місця відбиття поверхневої хвилі ставлять коефіцієнт 0,5. Луна-сигнал поверхневої хвилі є хибним, якщо заміряна відстань від перетворювача до краю деталі співпадає з розрахунковою (l2=l1). Якщо заміряна відстань від перетворювача до краю деталі більше розрахункової (l2
