Пристрій для установки фасадних вікон

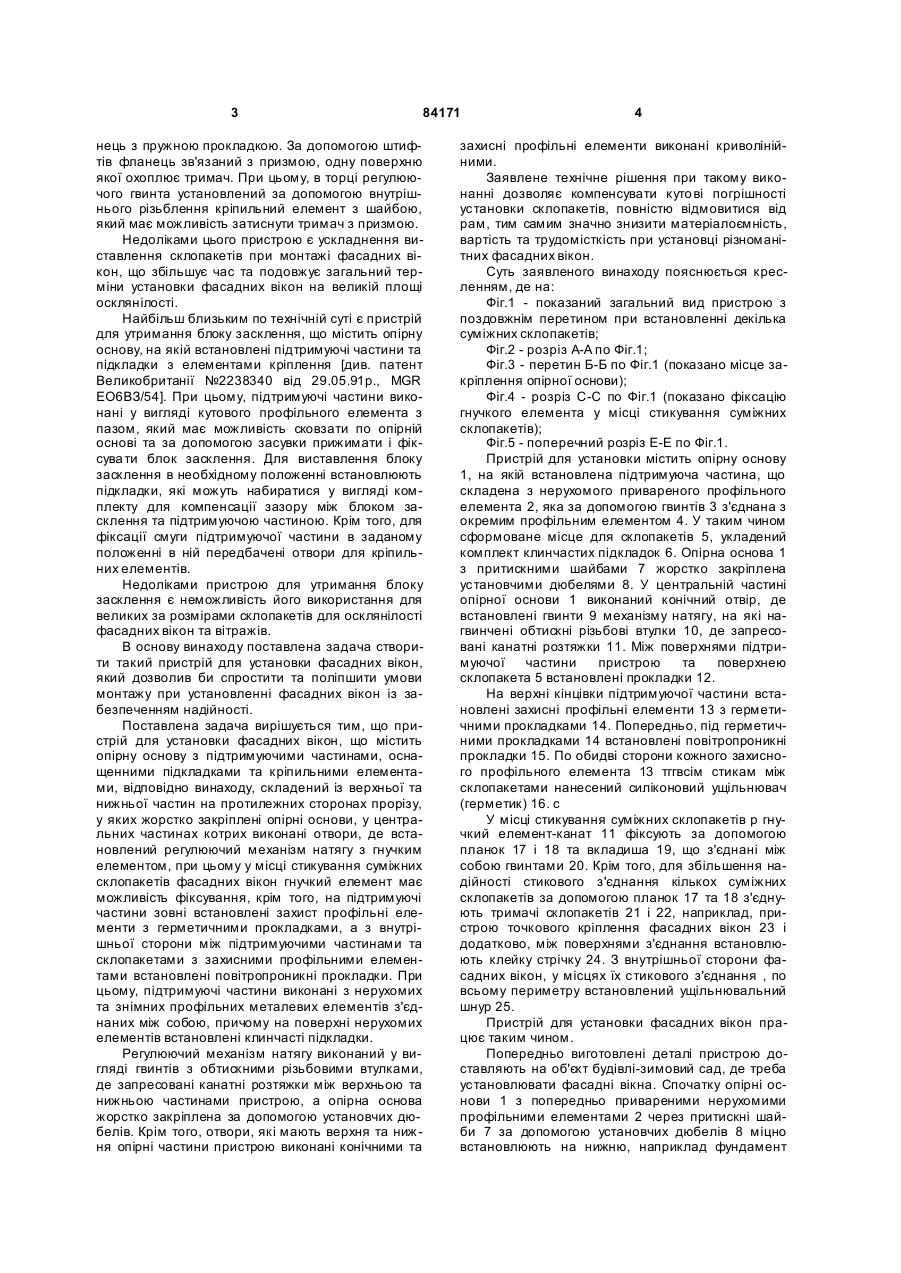

1. Пристрій для установки фасадних вікон, що містить опорну основу з підтримуючими частинами, оснащеними підкладками та кріпильними елементами, який відрізняється тим, що пристрій складений із верхньої та нижньої частин на протилежних сторонах прорізу, у яких жорстко закріплені опорні основи, у центральних частинах яких виконані отвори, де встановлений регулюючий механізм натягу у вигляді гвинтів з обтискними різьбовими втулками, між якими запресований канат, установлений між верхньою та нижньою C2 2 (19) 1 3 84171 нець з пружною прокладкою. За допомогою штифтів фланець зв'язаний з призмою, одну поверхню якої охоплює тримач. При цьому, в торці регулюючого гвинта установлений за допомогою внутрішнього різьблення кріпильний елемент з шайбою, який має можливість затиснути тримач з призмою. Недоліками цього пристрою є ускладнення виставлення склопакетів при монтажі фасадних вікон, що збільшує час та подовжує загальний терміни установки фасадних вікон на великій площі осклянілості. Найбільш близьким по технічній суті є пристрій для утримання блоку засклення, що містить опірну основу, на якій встановлені підтримуючі частини та підкладки з елементами кріплення [див. патент Великобританії №2238340 від 29.05.91р., МGR ЕО6ВЗ/54]. При цьому, підтримуючі частини виконані у вигляді кутового профільного елемента з пазом, який має можливість сковзати по опірній основі та за допомогою засувки прижимати і фіксува ти блок засклення. Для виставлення блоку засклення в необхідному положенні встановлюють підкладки, які можуть набиратися у вигляді комплекту для компенсації зазору між блоком засклення та підтримуючою частиною. Крім того, для фіксації смуги підтримуючої частини в заданому положенні в ній передбачені отвори для кріпильних елементів. Недоліками пристрою для утримання блоку засклення є неможливість його використання для великих за розмірами склопакетів для осклянілості фасадних вікон та вітражів. В основу винаходу поставлена задача створити такий пристрій для установки фасадних вікон, який дозволив би спростити та поліпшити умови монтажу при установленні фасадних вікон із забезпеченням надійності. Поставлена задача вирішується тим, що пристрій для установки фасадних вікон, що містить опірну основу з підтримуючими частинами, оснащенними підкладками та кріпильними елементами, відповідно винаходу, складений із верхньої та нижньої частин на протилежних сторонах прорізу, у яких жорстко закріплені опірні основи, у центральних частинах котрих виконані отвори, де встановлений регулюючий механізм натягу з гнучким елементом, при цьому у місці стикування суміжних склопакетів фасадних вікон гнучкий елемент має можливість фіксування, крім того, на підтримуючі частини зовні встановлені захист профільні елементи з герметичними прокладками, а з внутрішньої сторони між підтримуючими частинами та склопакетами з захисними профільними елементами встановлені повітропроникні прокладки. При цьому, підтримуючі частини виконані з нерухомих та знімних профільних металевих елементів з'єднаних між собою, причому на поверхні нерухомих елементів встановлені клинчасті підкладки. Регулюючий механізм натягу виконаний у вигляді гвинтів з обтискними різьбовими втулками, де запресовані канатні розтяжки між верхньою та нижньою частинами пристрою, а опірна основа жорстко закріплена за допомогою установчих дюбелів. Крім того, отвори, які мають верхня та нижня опірні частини пристрою виконані конічними та 4 захисні профільні елементи виконані криволінійними. Заявлене технічне рішення при такому виконанні дозволяє компенсувати куто ві погрішності установки склопакетів, повністю відмовитися від рам, тим самим значно знизити матеріалоємність, вартість та трудомісткість при установці різноманітних фасадних вікон. Суть заявленого винаходу пояснюється кресленням, де на: Фіг.1 - показаний загальний вид пристрою з поздовжнім перетином при встановленні декілька суміжних склопакетів; Фіг.2 - розріз A-A по Фіг.1; Фіг.3 - перетин Б-Б по Фіг.1 (показано місце закріплення опірної основи); Фіг.4 - розріз C-C по Фіг.1 (показано фіксацію гнучкого елемента у місці стикування суміжних склопакетів); Фіг.5 - поперечний розріз E-E по Фіг.1. Пристрій для установки містить опірну основу 1, на якій встановлена підтримуюча частина, що складена з нерухомого привареного профільного елемента 2, яка за допомогою гвинтів 3 з'єднана з окремим профільним елементом 4. У таким чином сформоване місце для склопакетів 5, укладений комплект клинчастих підкладок 6. Опірна основа 1 з притискними шайбами 7 жорстко закріплена установчими дюбелями 8. У центральній частині опірної основи 1 виконаний конічний отвір, де встановлені гвинти 9 механізму натягу, на які нагвинчені обтискні різьбові втулки 10, де запресовані канатні розтяжки 11. Між поверхнями підтримуючої частини пристрою та поверхнею склопакета 5 встановлені прокладки 12. На верхні кінцівки підтримуючої частини встановлені захисні профільні елементи 13 з герметичними прокладками 14. Попередньо, під герметичними прокладками 14 встановлені повітропроникні прокладки 15. По обидві сторони кожного захисного профільного елемента 13 тггвсім стикам між склопакетами нанесений силіконовий ущільнювач (герметик) 16. с У місці стикування суміжних склопакетів р гнучкий елемент-канат 11 фіксують за допомогою планок 17 і 18 та вкладиша 19, що з'єднані між собою гвинтами 20. Крім того, для збільшення надійності стикового з'єднання кількох суміжних склопакетів за допомогою планок 17 та 18 з'єднують тримачі склопакетів 21 і 22, наприклад, пристрою точкового кріплення фасадних вікон 23 і додатково, між поверхнями з'єднання встановлюють клейку стрічку 24. З внутрішньої сторони фасадних вікон, у місцях їх стикового з'єднання , по всьому периметру встановлений ущільнювальний шнур 25. Пристрій для установки фасадних вікон працює таким чином. Попередньо виготовлені деталі пристрою доставляють на об'єкт будівлі-зимовий сад, де треба установлювати фасадні вікна. Спочатку опірні основи 1 з попередньо привареними нерухомими профільними елементами 2 через притискні шайби 7 за допомогою установчих дюбелів 8 міцно встановлюють на нижню, наприклад фундамент 5 84171 будівлі, та на верхню, стельову її частин у. Далі за допомогою гвинтів 3 прикручують окремі профільні елементи 4 через прокладки (не позначені) до нерухомих профільних елементів 2, формують підтримуючу частин у та місце для склопакетів 5 і встановлюють їх, під якими попередньо розміщують клинчасті підкладки 6, а між боковими поверхнями склопакетів 5 та підтримуючій частини встановлюють прокладки 12. Після цього виставляють та регулюють склопакети 5 у вертикальній площині клинчастими підкладками 6. Потім монтують механізм натягу, яким визначають місце стику між суміжними склопакетами 5. Для цього у конічні отвори опірної основи 1 встановлюють гвинти 9, як на нижню, так і на верхню частини віконного перерізу та на них накручують різьбові обтискні втулки 10 з запресованим канатом 11. Далі встановлюють необхідну кількість таких механізмів в залежності від розмірів склопакетів 5 по всьому периметру прорізу, де треба встановити фасадні вікна. Відносно кожного механізму натягу монтують склопакети 5, починаючи з нижнього ряду до верхньої частини прорізу. При цьому, у кожному місці стикування суміжних склопакетів, для їх утримання, з'єднують планки 17, 18 з вкла 6 дишем 19 та тримачами склопакетів 21 та 22, наприклад, пристрою для точкової установки вікон 23 та фіксують гвинтами 20. f Після повної установки фасадних вікон по всій площин прорізу, остаточно натягають канат 11 за допомогою гвинта 9 з застосуванням додаткових приладів до необхідної розрахункової величини. Зовні встановлюють захисний профільний елемент 13 з герметичною прокладкою 14, а з внутрішньої сторони, з захисним профільним елементом 13 встановлюють повітропроникні прокладки 15 по всьому периметру фасадних вікон. З внутрішньої сторони встановлених фасадних вікон по всім стикам суміжних склопакетів 5 накладають і закріплюють ущільнювальний шнур 25, а зовні, усі стики суміжних склопакетів 5, заливають герметиком 16. У випадку, коли розмір віконного прорізу невеликий і достатньо встановити один ряд фасадних вікон, можна використовувати пристрій без застосування механізму натягу. Таким чином, що використання пристрою установки для фасадних вікон дозволяє спростити та поліпшити умови монтажу при установленні фасадних вікон із забезпеченням надійності та значно знизити вартість монтажу. 7 Комп’ютерна в ерстка В. Клюкін 84171 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
