Трубчастий елемент теплообмінника
Номер патенту: 50070
Опубліковано: 25.05.2010
Автори: Скіданов Андрій Сергійович, Велігорська Юлія Володимирівна, Степанюк Андрій Романович, Кушпій Дмитро Анатолійович
Формула / Реферат
Трубчастий елемент теплообмінника, який відрізняється тим, що являє собою гладку трубку, на яку приварюється рухома пружина по всій довжині труби, при цьому пружина приварюється так, що може вільно обертатися під потоком рідини.
Текст

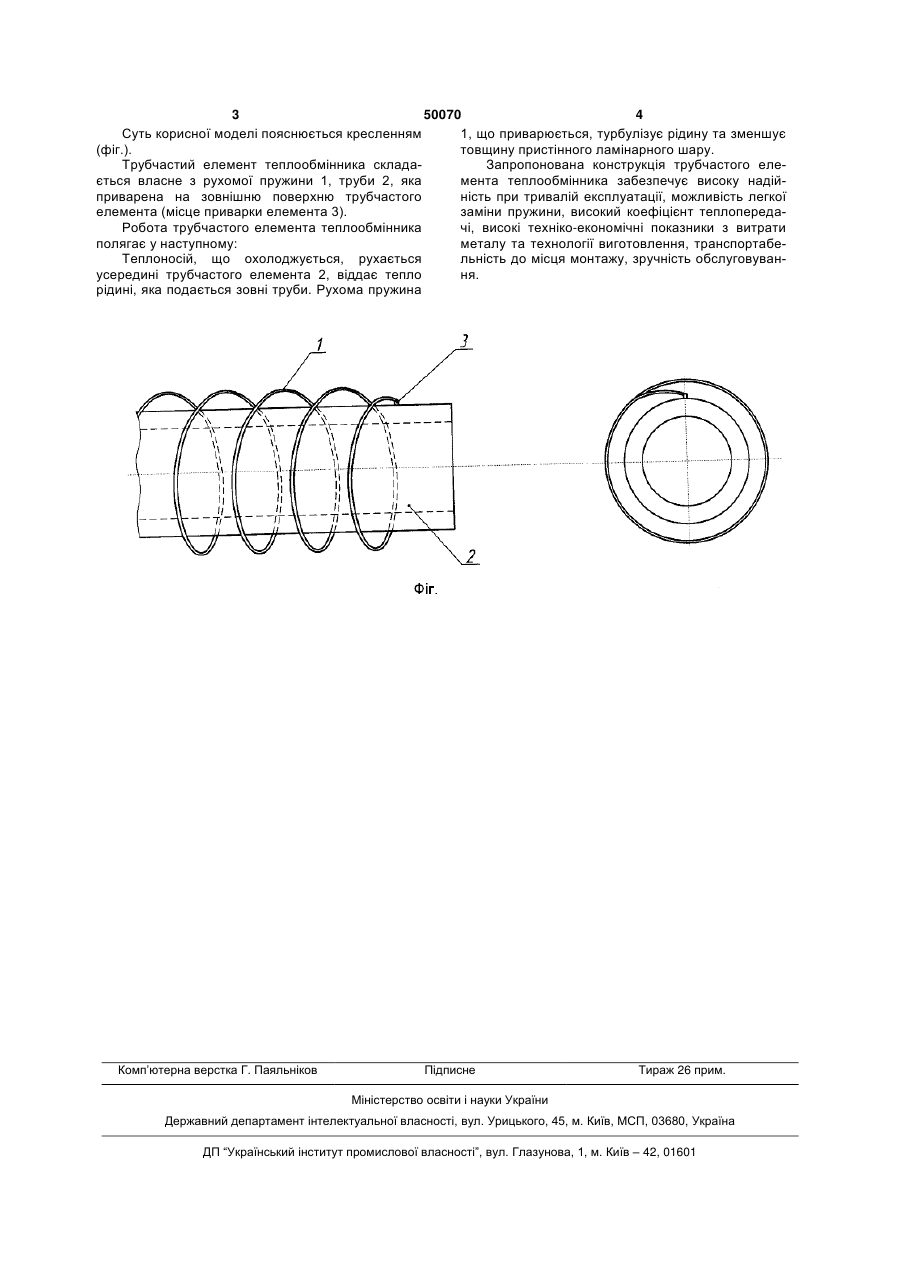

Трубчастий елемент теплообмінника, який відрізняється тим, що являє собою гладку трубку, на яку приварюється рухома пружина по всій довжині труби, при цьому пружина приварюється так, що може вільно обертатися під потоком рідини. (19) (21) u200911897 (22) 20.11.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ВЕЛІГОРСЬКА ЮЛІЯ ВОЛОДИМИРІВНА, КУШПІЙ ДМИТРО АНАТОЛІЙОВИЧ, СКІДАНОВ АНДРІЙ СЕРГІЙОВИЧ, СТЕПАНЮК АНДРІЙ РОМАНОВИЧ 3 50070 4 Суть корисної моделі пояснюється кресленням 1, що приварюється, турбулізує рідину та зменшує (фіг.). товщину пристінного ламінарного шару. Трубчастий елемент теплообмінника складаЗапропонована конструкція трубчастого елеється власне з рухомої пружини 1, труби 2, яка мента теплообмінника забезпечує високу надійприварена на зовнішню поверхню трубчастого ність при тривалій експлуатації, можливість легкої елемента (місце приварки елемента 3). заміни пружини, високий коефіцієнт теплопередаРобота трубчастого елемента теплообмінника чі, високі техніко-економічні показники з витрати полягає у наступному: металу та технології виготовлення, транспортабеТеплоносій, що охолоджується, рухається льність до місця монтажу, зручність обслуговуванусередині трубчастого елемента 2, віддає тепло ня. рідині, яка подається зовні труби. Рухома пружина Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTubular element of heat exchanger
Автори англійськоюVelihorska Yulia Volodymyrivna, Kushpii Dmytro Anatoliiovych, Skidanov Andrii Serhiiovych, Stepaniuk Andrii Romanovych
Назва патенту російськоюТрубчатый элемент теплообменника
Автори російськоюВелигорская Юлия Владимировна, Кушпий Дмитрий Анатолиевич, Скиданов Андрей Сергеевич, Степанюк Андрей Романович
МПК / Мітки
Мітки: теплообмінника, елемент, трубчастий
